本設計以單項橋式整流橋芯片、LM317 電源芯片、MC34063 控制芯片為核心，以電感、電阻、電容為輔助元器件，包括整流、穩壓、濾波、升壓四個模塊電路?？蓪崿F(xiàn)雙路輸出直流電，即一路是 220V 交流電轉換為可調穩壓+12V～+18V 電源，另外一路是在輸入電壓+12V～+18V 條件下，輸出電壓為+36V 電壓。

　　設計并制作兩路輸出的交流變換為直流，直流升壓的穩壓電源。

　　1）直流電源的第一路的輸出。穩壓電源在輸入電壓 220V、50HZ、電壓變化范圍+15%～-20%條件下：a.輸出電壓為可調范圍為+12V～+18V；b.最大輸出電流為 1A；c.電壓調整率不大于 0.5%，負載調整率不大于 2%；d.最高輸入電壓、滿載時的輸出紋波電壓不大于 10mV。

　　2）直流電源的第二路輸出。DC-DC 變換器，在輸入電壓+12V～+18V 條件下：a.輸出電壓為+36V；b.最大輸出電流為 750mA；c.電壓調整率不大于 1.5%，負載調整率不大于 3%；d. 最高輸入電壓、滿載時的輸出紋波電壓不大于1.2V；e.具有過流及短路保護功能；f.排除短路故障后，自動恢復為正常狀態；g.提高電壓調整率和負載調整率；h.提高 DC-DC 變換器的輸出電壓、增大直流輸出的帶載能力。

　　題目要求設計制作兩路輸出的交流變換為直流的穩壓電源，輸出的第一路要求在輸入電壓 220V、50HZ 條件下輸出電壓為可調范圍為+12V～+18V，在輸入電壓+12V～+18V 條件下，輸出電壓為+36V。

　　本設計采用了單項橋式整流電路進行整流，并進行濾波得到較穩定的直流，再采用 LM317 對輸出電壓進行穩壓，通過調節滑動變阻器得到第一路輸出即+12V～+18V 可調直流。

　　將第一路得到的低壓直流電做為第二路的輸入，通過 Boost 升壓變換電路可得到+36V 的直流電壓（采用 PWM 脈寬調節技術控制開關管占空比），以達到題目的設計要求。

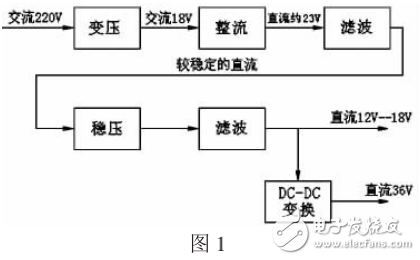

　　下圖為原理方框圖。
