      電子發燒友網>電子資料下載>電源技術>LTC4366浪涌抑制器工作原理詳解

      LTC4366浪涌抑制器工作原理詳解

      2017-12-10 | rar | 0.5 MB | 次下載 | 1積分

      資料介紹

      　LTC4366浪涌抑制器可保護負載免遭高壓瞬變的損壞。通過控制一個外部N溝道MOSFET的柵極，LTC4366可在過壓瞬變過程中調節輸出。在MOSFET兩端承載過壓的情況下，負載可以保持運作狀態。在返回線路中布設一個電阻器可隔離LTC4366，并允許其隨電源向上浮動；因此，輸出電壓的上限僅取決于高值電阻器的可用性和MOSFET的額定規格。
      　　一個可調的過壓定時器能在浪涌期間避免損壞MOSFET，而一個附加的9s定時器則為MOSFET提供了冷卻周期。停機引腳負責在停機期間將靜態電流減小至14A以下。在 一個故障發生之后，LTC4366-1將鎖斷，而LTC4366-2則將執行自動重試操作。
      　　LTC4366浪涌抑制器工作原理詳解
      LTC4366浪涌抑制器工作原理詳解

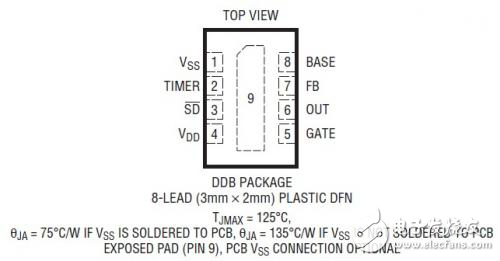

      　　LTC4366引腳圖
      　　引腳功能：
      　　BASE：用于外部PNP并聯穩壓器的基極驅動器輸出。該引腳連接至一個內部6.2V齊納二極管（其負極接至OUT引腳） 的正極。在期望較低的靜態電流但禁止使用一個較大的VSS電阻器時，將一個外部PNP的基極連接至該引腳 （此PNP 的集電極接地，而發射極則連接至 VSS）。不用時 把該引腳連接至 VSS。裸露焊盤：裸露襯墊可以置于開路狀態或連接至 VSS。
      MOSFET Linear 浪涌抑制器 LTC4366
