      開關電源原理與設計之反轉式串聯開關電源

      2017-11-02 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　反轉式串聯開關電源的工作原理

      　　圖 1-7 是另一種串聯式開關電源，一般稱為反轉式串聯開關電源。這種反轉式串聯開關電源與一般串聯式開關電源的區別是，這種反轉式串聯開關電源輸出的電壓是負電壓，正好與一般串聯式開關電源輸出的正電壓極性相反;并且由于儲能電感 L 只在開關 K 關斷時才向負載輸出電流，因此，在相同條件下，反轉式串聯開關電源輸出的電流比串聯式開關電源輸出的電流小一倍。

      　　在一般電路中大部分都是使用單極性電源，但在一些特殊場合，有時需要兩組電源，其中一組為負電源。因此，選用圖 1-7 所示的反轉式串聯開關電源作為負電源是很方便的。

      開關電源原理與設計之反轉式串聯開關電源

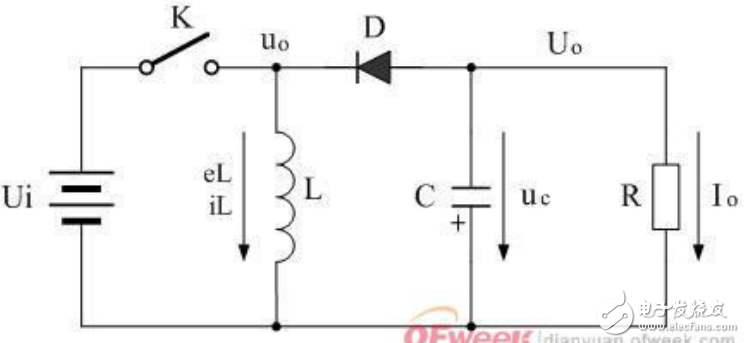

      　　圖 1-7 中，Ui 為輸入電源，K 為控制開關，L 為儲能電感，D 為整流二極管，C 為儲能濾波電容，R 為負載電阻。當控制開關 K 接通的時候，輸入電源 Ui 開始對儲能電感 L 加電，流過儲能電感 L 的電流開始增加，同時電流在儲能電感中也要產生磁場;當控制開關 K 由接通轉為關斷的時候，儲能電感會產生反電動勢，使電流繼續流動，并通過整流二極管 D 進行整流，再經電容儲能濾波，然后向負載 R 提供電流輸出?？刂崎_關 K 不斷地反復接通和關斷過程，在負載 R 上就可以得到一個負極性的電壓輸出。
