[組圖]6瓦調頻(FM)廣播放大器

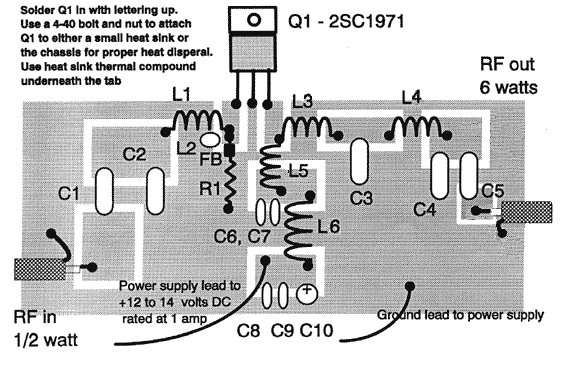

6瓦調頻(FM)廣播放大器

元件清單

數量	元件參數及描述	編號
2	470 pF 云母電容	C1, C5
1	75 pF 云母電容	C2
1	39 pF 云母電容，或25 - 80p 云母微調電容	C3
1	12 pF 云母電容，或10 - 50p 云母微調電容	C4
2	0.001 uF 瓷介電容 (標記 102, .001, 或 1n)	C6, C8
2	0.1 uF 瓷介電容 (標記 104, .1, 或 100n)	C7, C9
1	22 uF 電解電容 (注意正負級)	C10
1	用直徑1.2mm銅線繞成的空心線圈直徑6.5mm 1匝	L1
1	1 uH 扼流電感（RF choke）	L2
1	用直徑1.2mm銅線繞成的空心線圈直徑6.5mm 2匝拉長到4mm	L3
1	用直徑1.2mm銅線繞成的空心線圈直徑6.5mm 3匝拉長到6mm	L4
2	用直徑0.8mm銅線繞成的空心線圈直徑6.5mm 5匝拉長到8mm	L5, L6
1	56歐姆電阻在Q1基級端套上一個磁珠	R1
1	2SC1971 RF 晶體管	Q1

閱讀全文
