分析了基于WPAN的語音通信系統（VoWPAN）的優點，設計并研制了應用在石油井場的VoWPAN系統。該系統包括音頻網關和語音終端2部分，能夠提供音頻網關到語音終端之間點到點、點到多點的無線語音通信。

　　通過采用高密度封裝的藍牙模塊和集成化的設計，減小了系統的尺寸。針對語音終端待機時間短的問題，采用休眠模式、減小掃描窗長度、增大掃描間隔、關閉主機接口等措施，降低了功耗。通過分離音頻網關的主機和射頻前端，簡化了天線的設計難度，降低了成本，克服了某些場合的屏蔽效應。采用規范的藍牙通信協議，可以與普通的藍牙產品兼容。經測試，系統的通信距離可達100m。該系統已成功應用于國內許多油田的井場控制。

　　作為現有骨干網絡（如因特網、公眾電話網和公眾移動通信網）的一種補充和延伸，無線個域網（wireless personal area network，WPAN）技術的應用方興未艾，基于WPAN的語音通信系統（voice overWPAN，VoWPAN）已逐漸成為一種新的應用。通過VoWPAN，人們可以無縫地接入現有的公眾電話網（public switched telephone network，PSTN），在家庭、辦公室等室內場合使用手機通信但發射功率極小且僅花費固定網絡的資費。對于固定和移動通信網絡運營商來說，引入VoWPAN，可以通過不同于有線或公眾蜂房系統的電話業務，為企業、商場和家庭用戶提供通信服務，從而有效擴展網絡覆蓋率，提高市場競爭力。

　　藍牙（Bluetooth）作為WPAN的關鍵技術之一，應用于VoWPAN具有廣闊的前景。本文把藍牙作為VoWPAN的主要技術，在參考國際藍牙專業組（special interesting group，SIG）提出的藍牙語音應用參考模型的基礎上，著重闡述其在井場無線通信VoWPAN中的應用，給出了一種新型的VoWPAN系統的設計和研制，包括其軟、硬件結構和工作流程；然后分析其性能，特別是系統的電流消耗，給出了降低功耗的方法；最后剖析了VoWPAN尚存的問題和今后的發展方向。

　　VoWPAN的關鍵技術

　　VoWPAN利用PSTN網絡的普遍性和成熟性，在家庭和企業環境中，通過使用WPAN語音終端，在WPAN覆蓋范圍內自由組網免費通話或者通過PSTN撥打市話。一般來說，VoWPAN系統應滿足以下要求：

　　1）采用的語音編碼應具有較小的時延。目前，比較常見的語音編碼調制技術，主要有脈沖編碼調制（pulse codemodulation，PCM）和增量調制。為了提高增量調制的動態范圍進而提高信噪比，通常采用連續可變斜率增量調制（continuous variableslope delta，CVSD）。測試表明，在同樣的信息傳輸速率條件下CVSD的性能優于PCM，其誤碼率即使達到4%，話音質量也可以接受。

　　2）必須能夠抵御WPAN環境中存在的各種干擾。跳頻技術采用正交的偽隨機跳變圖案以避免“碰撞”，具有很強的抗干擾能力。但是在一個分散的系統中不可能有理想正交的跳頻圖案，這就導致了2個或多個用戶同時在同一頻隙上發送信號，即產生碰撞，碰撞概率隨著系統中網絡數量的增加而增加。另外，在藍牙的工作頻帶內還有很多使用跳頻技術的系統。

　　3）應嚴格限制幾何尺寸，同時具有規范的接口，從而可以方便地集成到現有的語音終端設備中（如無線對講機、蜂窩電話等）。鑒于本系統的典型應用是要將語音終端佩戴在用戶頭上，其體積和質量都有非常嚴格的要求。

　　根據上述要求，本系統采用了DELTA公司的DFBM-CF121藍牙模塊，集成了CSRBC02、PCM編解碼器、Flash存儲和晶振等部件，其尺寸僅為10.5mm×10.5mm×2.0mm。藍牙技術規范的開放性保證了設備制造商可以自由地選用其專利協議或常用的公共協議，在此基礎上開發新的應用。本文提出的語音通信系統就是在其核心協議的基礎上，對語音終端和音頻網關進行了控制、管理應用程序的開發。

　　藍牙1.1標準規定用于傳輸語音的鏈路是同步面向連接鏈路（synchronous connection-oriented，SCO），支持對稱、電路交換和點到點連接。目前藍牙112標準和210標準增加了增強型同步面向連接鏈路（extended synchronous connection-oriented，eSCO），eSCO是在標準的SCO鏈路上增加一些擴展機制，使得鏈路能夠支持更靈活的數據包格式、包內的數據內容、時隙周期，同時還允許加入同步比特。另外，eSCO支持有限的數據重傳，增強了同步傳輸過程中的錯誤檢測和重傳機制，非常適合傳輸話音。

　　藍牙的跳頻序列周期很長，具有很強的抗干擾性能，可大大降低不同類型網絡間和相同類型網絡間的干擾，有利于對同步要求很高的語音業務。

　　另外，SIG也致力于開發藍牙在語音方面的新應用。SIG早在藍牙1.1標準發布時就給出了有關藍牙語音應用的若干參考模型，包括無繩電話應用模型（cordless telephone profile，CTP）、對講機應用模型（intercom profile，IntP）、耳機應用模型（head setprofile，HSP）、車載免提應用模型（hand freeprofile，HFP）等。目前，SIG又提出了一些新的語音應用參考模型，比如寬帶語音應用模型（wide band speech，WB-Speech），采用16kHz采樣率，符合藍牙1.2標準規定的支持錯誤檢測和重傳機制的同步鏈路。此外，SIG還不斷提出語音應用模型的新版本（例如HFP1.5，CTP1.2，IntP1.2版本等），具有更高的連接速度、更有效的錯誤檢測和流量控制、更強的同步能力。

　　由于藍牙技術在語音傳輸方面的優勢，必將使其成為VoWPAN的關鍵技術。

　　VoWPAN通信系統的設計與實現

　　藍牙VoWPAN通信系統原理如圖1所示。通信系統采用藍牙技術，以藍牙電話應用框架為參考，充分利用了藍牙語音質量好、體積小、功耗低、成本低和抗干擾能力強的特點，實現了語音終端與音頻網關之間點到點、點到多點通信的無線語音接入系統。其中，語音終端可以是本文所述的藍牙語音終端，也可以是普通的藍牙耳機、帶有藍牙功能的蜂窩手機、支持藍牙功能的筆記本電腦等。

　　本文主要介紹已經成功應用于石油井場的語音通信系統，該系統是VoWPAN技術在石油鉆井平臺現場的應用。井場示意圖如圖2所示，整個系統以鉆井平臺上的司鉆控制室為中心，通信范圍覆蓋井架、發電裝置、泥漿裝置等設施。工作人員在覆蓋區內可以自由地進行通話。在井場內部局域網內形成VoWPAN的應用。由于采用了免提設計，工作人員使用時甚至不需要用手按鍵，因此特別適合無法用手接聽時的場合。如果司鉆控制臺接有電話線，只需在網關端加入電話處理模塊，覆蓋區內的工作人員可以通過司鉆控制臺撥打電話。

　　相對于VoWPAN在家庭、辦公室應用，系統在尺寸、節能、抗干擾等方面有更高的要求。因此，本文所述井場的語音通信系統完全可以應用在醫院、家庭、辦公室等各種場合。

　　硬件設計框圖

　　整個系統可分為語音終端和音頻網關2個部分。井場藍牙語音通信系統硬件框圖如圖3所示。其中，語音終端以本文提出的藍牙語音終端為例加以說明。

　　藍牙語音終端包括藍牙模塊、電源管理、按鍵以及耳麥等器件。其中，藍牙模塊包括基帶、射頻、主機和PCM編解碼器。本設計中的藍牙基帶和射頻電路由CSR公司的BlueCore02芯片、Balum、功放、低噪放、收發切換開關、濾波器和一些外圍電路組成。CSRBC02藍牙芯片由射頻接收器、射頻發射器、射頻合成器、物理層DSP硬件引擎、猝發狀態控制器、微處理器、內存管理單元等部分組成。

　　CSRBC02藍牙芯片內置微處理器單元和RAM，只要擴展一個4Mbit的Flash存儲器，就可以充當主機的角色，從而直接在CSRBC02芯片上運行藍牙協議棧、按鍵掃描等工作，無需外擴專門的處理器。藍牙協議規定了用于藍牙的語音編碼為64kbit/s的PCM編碼（可以是A律、μ律或線性PCM編碼）或者64kbit/s的CVSD編碼。而CSRBC02藍牙芯片支持PCM編碼，并提供同步PCM接口。在本設計中采用Motorola的線性PCMCO2DECMC145483及其外圍芯片構成PCM編解碼電路。MC145483提供同步/異步PCM碼流接口，可以把話音信號采樣、量化、編碼成13bit線性PCM信號，也可把線性PCM信號轉換成模擬語音信號傳輸?shù)秸Z音終端的揚聲器。

　　電源管理包括了穩壓電路、電平轉換電路以及開關電路。由于藍牙芯片、Flash芯片工作在不同的電壓，所以要采用電平轉換電路。而藍牙的工作電流變化范圍很大，從休眠模式（deep sleep）的工作電流小于1mA到SCO鏈路建立的60mA，加上藍牙射頻端收發狀態頻繁切換，功率放大器頻繁開關，因此對穩壓芯片提出了較高的要求。另外，為了保證整個語音終端的正常工作，還必須對電源（電池）進行檢測，一旦發現電源供電不足，應直接向用戶報警并關機。

　　為了體現終端的便攜性和易操作性，本設計將按鍵設計成多功能單鍵，也就是說，一鍵實現接聽、掛機、調節音量和開關機等功能。區分用戶操作的工作盡量由軟件實現。

　　音頻網關由藍牙模塊和網關控制模塊2部分組成。由于網關相對于終端在設備體積、供電、移動性等方面要求都較寬裕。因此，為了增大通信距離，可以在網關端藍牙射頻電路的發射端加入增益20dB的功率放大器。相同地，在接收端加入高增益的低噪聲放大器，使得藍牙模塊的射頻參數符合藍牙class1的要求。

　　CSRBC02內置微處理器負責運行藍牙協議棧內的各層協議。在不影響藍牙主體協議運行的前提下，用戶可以根據需要編寫一些應用程序。如果只需實現功能簡單的系統，則系統內不需要外擴一個微處理器。但在本系統內，由于網關結構較為復雜，處理器負荷較大且控制引腳較多，所以本系統采用了一塊功能較強的處理器，用來控制藍牙模塊、液晶顯示、存儲器及鍵盤等。

　　本設計中，液晶顯示模塊選用以HD44780作為控制器的字符型液晶顯示模塊。鍵盤采用4×4矩陣譯碼鍵盤。為了節省I/O口資源，采用I2C接口的E2PROM來存儲語音終端的相關信息。圖4為本文所述語音通信系統的實物照片。

　　軟件設計框圖

　　本系統的軟件設計主要是在藍牙核心協議的基礎上，分別對語音終端和音頻網關的控制、應用程序進行了開發。系統的軟件設計結構圖如圖5所示。

　　如圖5所示藍牙的4個核心協議分別是：基帶協議（Baseband），鏈路管理協議（link manage protocol，LMP），邏輯鏈路控制和適應協議（logicallink control and adaptation protocol，L2CAP）和服務發現協議（service discovery protocol，SDP）。Baseband定義了時隙、幀結構、組包以及鏈路上的流控。LMP負責管理鏈路狀態、協調各個設備以及電源模式和工作周期等任務。L2CAP為上層協議提供數據服務。SDP主要由服務信息記錄數據庫和發現/瀏覽服務功能兩大部分組成，在藍牙系統中起著至關重要的作用。

　　本文提出的語音通信系統以4個藍牙核心協議為基礎，對語音終端和音頻網關進行了控制、管理應用程序的開發。另外，音頻網關還包括鍵盤控制、液晶屏顯示控制、RAM存儲等人機接口的軟件開發。藍牙音頻網關和語音終端的軟件設計流程圖如圖6所示。

　　

????? 系統實現

　　藍牙語音終端與藍牙音頻網關之間的語音傳輸控制通過在藍牙串口仿真協議（RFCOMM）層傳輸AT電話控制指令來實現。整個通信系統的工作過程分為2個部分，即配對和連接過程。本系統在進行連接操作之前必須進行配對操作。配對過程的作用是使得終端和網關之間建立起惟一的16字節的共享識別碼。這個識別碼可以起到加密鑒權的作用，增加了用戶通信的安全性和保密性。一旦產生了識別碼，通信雙方就可以直接鑒別對方而無需多余的操作。識別碼被分別存儲在雙方的存儲器中。一旦完成配對過程，以后無需再次配對，除非任何一方丟失了識別碼。

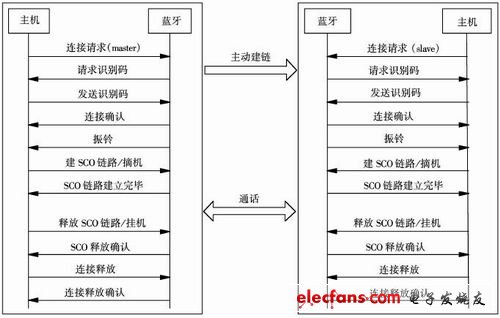

　　在系統中，將藍牙芯片及其核心協議統稱為藍牙模塊，而將用來運行用戶定義程序的微處理器稱為主機，由此得到如圖7所示的連接過程。

　　工作過程：系統內的藍牙設備只工作在3種狀態，即配對狀態、待機狀態、連接狀態。程序規定，若藍牙工作在除以上3種狀態之外的其他未知狀態，將強制回到待機狀態。網關和終端的默認狀態是待機狀態。

　　有語音通話要求的一方跳出待機狀態，向?qū)Ψ桨l(fā)起建鏈請求。先以網關向終端發起建鏈請求為例加以說明。首先，用戶通過鍵盤輸入要撥打語音終端的號碼，主機根據這個號碼，到存儲器中去取和這個號碼相對應的藍牙設備地址和連接識別碼。由于每一個藍牙設備都有一個惟一的48bit的IEEE指定地址，所以可以根據地址來惟一確定一個設備。網關獲得要建鏈對象的地址和連接識別碼，就可以通過鑒權、建鏈等過程，在2個設備之間建立起異步無連接鏈路（asynchronous connection-less，ACL），進入連接狀態。這時，網關會向語音終端以AT命令的形式發送振鈴信號，使得通信雙方同時響鈴。一旦終端用戶有摘機動作后，SCO鏈路建立，雙方可以正常通話。通話完畢以后，網關與終端任何一方有掛機動作后，SCO，ACL鏈路依次被釋放，雙方回到待機狀態。

　　若由語音終端發起建鏈請求，即語音終端呼叫網關，語音終端會以主設備的身份與網關建立連接。連接時，語音終端會將本地藍牙地址發送給音頻網關。而網關則會根據該地址，在液晶屏上顯示來電號碼，并在連接建立以后響鈴。網關應答后，SCO鏈路建立。同樣地，通話完畢網關與終端任何一方有掛機動作后，SCO，ACL鏈路依次被釋放，雙方回到待機狀態。圖8為本文所述語音通信系統的產品照片。

　　系統性能分析

　　與低頻電路的設計不同，微波電路和系統的設計都必須考慮其阻抗匹配問題。其根本原因是低頻電路中所傳送的是電壓和電流，而微波電路中所傳輸?shù)氖菍?dǎo)行電磁波，不匹配就會引起嚴重的反射。雖然系統采用的藍牙芯片在射頻端內置輸入阻抗為50Ω的匹配裝置，因此可直接連接天線而無需匹配。但是在某些特殊場合，周圍環境并非是自由場，特別是井場控制室，完全是屏蔽室。因此，必須將發射天線延長到室外或者是相對比較空曠的地方。延長線的使用，會帶來功率損耗、阻抗匹配等問題。

　　傳輸線損耗的主要影響，首先是使導行波的振幅衰減，其次是傳輸線的相位常數與頻率有關而使波的傳播速度與頻率有關，引起色散效應。負載與傳輸線之間不匹配，使負載產生反射，因而線上有反射波，負載不能吸收全部入射頻率。對于本文所述的系統來說，傳輸線選用同軸電纜線，天線是負載。當傳輸線有損耗時，定義η為傳輸效率，它表示傳輸線輸出和輸入端的傳送功率之比，長為l的傳輸線效率由下式表示：

　　完全匹配時，反射系數Γl=0，

　　η=e-2αl （2）

　　假設傳輸線衰減常數α=0105Np/m，長度l=10m，有

　　η=e-5=-1Np=-81686dB （3）

　　這幾乎是射頻端功放增益的一半。如要獲得很小的衰減系數，必須采用波導管，這導致成本增加，使用也很不方便。本系統采用的方法如圖9所示，將藍牙射頻信號的傳輸改為基帶信號的傳輸，即將電路與音頻網關的主機部分分離。藍牙通過連接線將接收到的PCM信號傳輸?shù)揭纛l網關的PCM編解碼器上。由于傳輸?shù)氖荘CM碼流，利用數字信號的可再生性，可以以比較小的誤碼率傳輸語音信號。經試驗，藍牙收發模塊的天線采用倒置F型平面天線（PIFA），在使用了20m的普通雙絞線后，語音通話距離在空曠地帶能達到100m，通話質量幾乎沒有降低，從而大大簡化天線設計難度，降低設計成本。

　　移動通信設備是用戶隨身攜帶的移動設備，節電問題至關重要。本系統中語音終端的電流消耗如表1所示。

　　本系統中，語音終端為移動設備，音頻網關為固定設備。所以研究語音終端的節電問題更有意義。經試驗驗證，語音終端的電流主要是消耗在藍牙芯片上。完成配對以后，藍牙處于待機狀態或連接狀態，由于連接狀態相對待機狀態時間較短，所以如何減小藍牙處于待機狀態的電流消耗就顯得尤為重要。

　　表1　語音終端電流消耗情況

　　從節電的角度來說，最省電的語音終端應該是在被呼叫時才進入工作模式。在沒有被呼叫時處于“睡眠”狀態，這是節電的極限情況。設某語音終端n的第i次被呼開始于Tnis，結束于Tnie，在討論的時間內共有I次呼叫，這種極限節電狀態尋呼機的加電時間可表示為

　　事實上，語音終端不可能事先知道Tnis，為此語音終端應以一定的時間間隔進行掃描以便及時響應網關的呼叫。定義固定的時間間隔為掃描間隔Tinv，掃描持續時間稱為掃描窗口Twin，則有Tinv≤Tnie-Tnis，且Twin≤Tinv。假定呼叫持續時間Tnie-Tnis是掃描間隔的整數倍，則在語音終端n的第i次被呼周期內經歷的掃描周期的個數N和掃描持續時間Tscan可表示為

　　若定義一次呼叫周期內總的掃描持續時間與呼叫持續時間的比值為語音終端的節電效率，并用ηp表示，則有

　　CSRBC02藍牙芯片定義Tinv和Twin必須是時間長度625μs的時隙的整數倍，且滿足11.52ms≤Tinv，Twin≤2156s。取Tinv=2.56s，Twin=11.52

　　ms，有

　　ηp=0145% （8）

　　圖10所示為語音終待機時的電流消耗。

　　雖然理論上可以獲得很高的節電效率，但實際中由于藍牙自身的機制，在掃描窗口以外的時間內不可能完全不消耗電流。因此減小藍牙處于待機狀態的電流消耗也十分重要。CSRBC02提供了一種非常有效的節電模式———休眠模式。如果使能休眠模式，藍牙在沒有連接時，只要條件滿足就自動進入該模式。為了讓藍牙進入休眠模式，程序設計上應避免使用時間長度小于100ms的定時器。因?yàn)槭褂脮r(shí)間長度小于100ms的定時器會使得藍牙芯片需要等待而無法進入休眠模式。同時，應關閉主機接口（UART，USB等）。任何通過主機接口傳遞的消息都會阻止藍牙芯片進入休眠模式。

　　經試驗證明，不使能休眠模式時，語音終端處于待機狀態時的平均電流消耗比使能休眠模式時高5～6mA。

　　為了進一步降低語音終端的電流消耗，設計時還應采用功耗較低的電壓器件，例如功耗較低的指示燈、電源芯片、功放芯片等。

　　結語

　　本文所述的應用于石油井場的語音通信系統，通過采取抗壓防爆等措施，完全可以克服井場電壓不穩、電磁干擾強、環境惡劣等因素。系統設計上充分挖掘藍牙的跳頻擴頻技術和語音傳輸能力，采用簡化天線設計和多種節電措施，使得系統具有語音質量好、兼容性好、功耗低、抗干擾能力強的特點，實現了無線個域網內語音終端與音頻網關之間點到點、點到多點的語音通信。經現場試驗，通信范圍可達100m，是VoWPAN技術的典型應用。通過與南京新華夏科技開發公司合作，目前該系統已經廣泛應用于中石化各石油局，部分已遠銷俄羅斯、南美等地區。

　　系統無需修改即可應用在醫院、家庭、辦公室等場合。但VoWPAN目前還處于起步階段。要真正讓越來越多的人接受VoWPAN，必須向用戶提供更低的總擁有成本、更高的網絡利用率、更大的操作靈活性以及能夠吸引人的新服務等。BluetoothSIG正致力于推出諸如智能電話控制（advanced phone control）、電話簿信息（subscribe rnumber information）、電話簿接入（phone book access）等更加智能和方便的新應用框架。
