1 概述

在專用通信系統中，電話會議是不可缺少的功能，如部隊的指揮調度、車站的站場調度、話務轉接臺的三方會議、會議錄音等都會用會議功能。目前，市場上出現的會議信號合成器處理專用集成電路芯片主要有Motorla公司的MC145611、Mitel公司的MT8924、SGS-湯姆遜公司的M34116。M34116有以下主要技術特點：

*可匯接1～64方會方式通話；

*最多可達29組會議；

*可在3種模式下同時工作，會議、透明傳輸和聲音產生；

*典型的比特率為1356/1544/2048/4096Kb/s；

*兼容所有PCM幀格式；

*A/μ律可選；

*每一個通道為相同的優先級；

*從發送到接收有一個幀又一個時隙的延時；

*各通道的增益從0～15dB可控；

*聲音產生從3.9MHz到3938Hz，最小間隔為3.9Hz；

*在并行口上有7種不同的聲音輸出，最多4種不同持續頻率；

*一種最多可編程32種不同持續頻率的聲音旋律；

*5V供電；

*兼容TTL電平輸入和TTL/CMOS電平輸出。

2 功能描述

2.1 引腳說明

M34116為24引腳雙列直插封裝，引腳如圖1所示。

2.2 內部結構

當系統組織一個電話會議時，參加會議的任一臺話機接口的輸出信號都必須同時送到其余所有話機接接收端。換而言之，會議中每一個接口的接收端所收到的信號就是除本身外其余所有話機接口輸出的模擬話音信號的疊加。在數字交換中，由于話音信號的二進制非線性編碼（A/μ律）特性，不允許將來自若干路接二進信號簡單地相加。圖2為M34116內部結構圖。會議芯片須占用一對母線，交換網輸出的PCM信號由芯片的PCM I愼腳輸入，經串-并變換后，輸入線性化電路。線性化后的各引時隙（抽樣）加上控制系統端口的衰減或增益電平被送入加法器相加，加完后的結果通過POWER 10再線性化后送入幀RAM中。哪些時隙構成一個會議，由控制系統經數據總線中口寫入。當一個接口發起一個會議時，控制系統為該會議編排一個1～29的編號。此后，其它接噪中根據需要加入已經存在會議，或重新組織另一個會議?？刂葡到y(tǒng)由數據總線口將各會議的編號及參加每個會議的各時隙的編號寫入會議RAM中，地加法器對各信號正確地組合相加。加法器輸出的信號經非線性化電路還原為A/μ律編碼信號，最后有并一串變換電路恢復為串行輸出，送往對應的交換網絡PCM輸入總線。

    2.3 功能說明

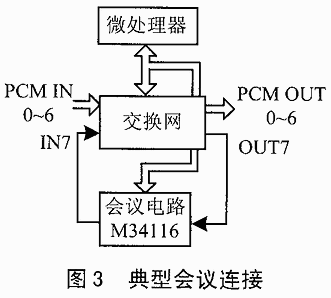

M34116是專為PCM數字交換應用而設計的器件，能匯接64方會議和最多29組會議。M34116與交換網絡、微處理器連接中圖3所法。交換網可以采用M3488或MT8980D等數字交換網絡。經過PCM編碼后，其輸出時隙比輸入時隙延時一個幀（加一個時隙），因此，做會議接續時應延時一個時隙。輸入、輸出關系如圖4所示。M34116對每種工作模式的每一通道具有可編程衰減 或增益控制，輸入/輸出的范圍均為±15dB。

3 控制字軟件設置

微處理器對M34116的控制是通過設置以下命令字實現的。先通過設置操作模式，發送操作模式，進行指令設置和功能選擇。擴展位E=1，F(xiàn)1、F0設置PCM字節格式。F1、F0=00無位翻轉，F(xiàn)1、F0=01偶位翻轉，F(xiàn)1、F0=10奇位翻轉，F(xiàn)1、F0=11所有位翻轉。M34116必須復位后設置操作模式。

3.1 會議接續（指令1）

該指令由5個字節組成：前4個字節為數據字節，第5個字節為控制字。第1個字節的內容為會議組編號及會議啟動位S，當S=1時，本組會議的所有寄存器清0，只有當接入一組新會議的第1個時隙時，才置S為1，P4～P0對應會議組編寫（1～29）；第2個字節為輸入衰減或增益控制，AI4=1時，為增益控制，AI4=0時，為衰減控制，AI3～AI0為設置的值（0～15dB）；第3個字節為輸出衰減或增益控制；第4個字節為時隙選擇，PT=1時，在加入會議前的PCM抽樣信號翻轉，用于回波抑制；第5個字節為控制字。

3.2 透明接續（指令2）

該指令是M34116的另一功能，為其一時隙的PCM輸入輸出的衰減或增益電平調整，延時一個幀和一個時隙。該時隙不是會議參加方。

3.3 拆線（指令3）

拆掉是一會議成員，結束透明接續或結束產生產生，都要用該指令一一拆線。

3.4 溢出信息（指令4）

單字節指令，讀取會議溢出，通過設置空位選擇B1～B0（0～3）。該指令之后，當讀有效時，根據選擇值讀取數據總線上數據，判斷哪此會議溢出。

3.5 聲音產生

指定增益或衰減的聲音時隙和聲音序列。該聲音序列由最多4對持續聲音和最多32對持續頻率旋律組成，頻率范圍為3.9Hz～3938Hz，持續范圍為32ms～8610ms。既可以指定所有時隙，也可以用FFHEX字節結束。M34116不斷地指定或者拆線。旋律可編程為正弦波或方波。

最多可同時產生7個聲音和1個旋律時隙，聲音和旋律產生的指令格式相同。第1個字節為輸出增益或衰減，第2個字節為時隙號，第3個字節為操作碼，F(xiàn)FHEX字節為結束碼，Sn7～Sn0為頻率間隔(n范圍為1～4)，Tn為旋律（n范圍為1～32）。

3.6 狀態信息

狀態指令用來讀取指令寄存器或聲音旋律寄存器的內容，通過指定時隙號讀取狀態字節。這些字節包括：會議號或透明模式或聲音或未連續，輸入/輸出衰減或增益。若為聲音模式，則讀取聲音的持續頻率序列。第1個字節為時隙選擇，第2個字節為控制字。當設置讀取時隙后，后續讀取的值依賴該時序的操作類型（P4～P0）。P4～P0=0，為拆線狀態，后續讀取的數據無效；P4～P0=1～29，為會議號；P4～P0=30聲音或旋律操作，后續讀取的為聲音序列；P4～P0=31，為透明接續。

4 M34116典型連接電路

M34116典型應用電路如圖5所示。微處理器為MCS-51系列單片機W77E58P，交換網采用敏迪公司MT8980D。由于交換網采用的是4.096Mb/s時鐘，F(xiàn)0i是其同步信號（8kHz）輸入，置低后，C4i的第一個下降沿啟動內部時鐘，而M34116則是在C4i的第一個下降沿啟動，所以，在使用同一時鐘時，在M34116引腳CLK與交換網的C4i引腳間加一反向電路。在電話會議期間，控制系統可靠需要向參加會議的用戶發送一些提示信號音。當外電路在TF端輸入一個頻率為f的方波時，M34116可能在PCM OUT端輸出一個頻率為f的正弦波PCM信號；當TD為高電平時，芯片輸出信號音，同時關閉PCM話音信號。當TD為低電平時，信號音輸出禁止，恢復正常的PCM輸出。信號音從哪些時隙輸出可由單片機寫入適當?shù)目刂谱忠?guī)定，本文只介紹實現會議功能，故將TD與TF引腳接地。

5 M34116在專網中的應用程序實例

根據前面的介紹，通過圖5的接口電路，處理器可以對控制字讀寫，完成所需的功能。本文簡要列舉會議的組織、加入、拆線，其它控制字可參考這些用例。

#define unch unsigned char

#define DATA34116 8001 //數據地址

#define CTRL34116 8000 //控制地址

#define START_CONF 0XFF//會議開始

#define JION_CONF 0X00 //加入會議

5.1 組織會議

/*參數ConfNumb：會議號（1～29）。MeetInGain：會議輸入增益。MeetOutGain：會議輸出增益。ChannelNumb:會議時隙。Flag：新會議開始標志*/

#pragma disable

void ConnetConf(unch ConfNumb,unch ChannelNumb,unch MeetInGain,unch MeetOutGain,unch Flag){

if(Flag==START_CONF){

XBYTE[DATA34116]=0x10|ConfNumb;/*創建的會議號*/

XBYTE[DATA34]=MeetInGain；/*輸入增益*/

XBYTE[DATA34116]=MeetOutGain; /*輸出增益*/

}

else if(Flag=JION_CONF){

XBYTE[DATA34116]=0x1F & ConfNumb;/*會議號*/

XBYTE[DATA34116]=MeetInGain；/*輸入增益*/

XBYTE[DATA34116]=MeetOutGain; /*輸出增益*/

}

XBYTE[DATA34116]=0x40|ChannelNumb;/*會議時隙*/

XBYTE[CTRL34116=0x07;/*寫控制字*/

}

5.2 拆線

/*參數ChannelNumb:會議時隙*/

#pragma disable

void DisconnetConf(unch ChannelNumb)

{

XBYTE[DATA34116]=0x1F & ChannelNumb;/*會議時隙*/

XBYTE[CTRL34116]=0x0F； /*寫控制字*/

}

圖5

    5.3 三方會議

A、B、C三方欲組織一會議。假設A母線為HW_A，時隙為tsa；B母線為HW_B，時隙為tsb；C母線為HW_C，時隙為tsc；輸入輸出增益均為0，HW_CONF為M34116的母線。

（1）會議初始化

ConnectConf(1,0,0,1,START_CONF);

//創建會議，會議號為1，時隙為1

ConnectConf(1,0,0,2,JOIN_CONF);//時隙2加入會議

ConnectConf(1,0,0,3,JOIN_CONF);//時隙3加入會議

（2）時隙交換

connect(HWA,tsa,HW_CONF,1);//將A的時隙與會議時隙1進行雙向連接

connect(HWB,tsb,HW_CONF,2);//可參考《單片機與嵌入式系統應用》2002.7

connect(HWC,tsc，HW_CONF，3)；//或參考MT8980D數據手冊

這樣就組成了三方會議。還可以將會議母線為HW_CONF、時隙為5送到專用操作臺，組成多方式或交母會議。注意，時隙必須是5。因為輸出時隙比輸入時隙延時一個幀又一個時隙。
