電子管組成的無線對講機的制作與設計

這種便攜式輕便的收發話機，制作容易，適合于各農業社和正在大量發展的人民公社對各生產隊的指揮，以及隊與隊之間的聯系之用。各社、隊仿制時，請按國家規定辦理手續。

58型無線電步談機是安徽省郵電器材廠的產品。這是一種收發兩用便攜式無線電臺，適合于移動性較大的短距離無線電通信，最大通話距離為5公里。由于工作頻率選擇于超短波范圍，因此使用步談機作聯絡時應選擇平坦地區，兩機之間無巨大障礙物。在山區使用時，應保持兩機之間無山巔阻隔，不然將嚴重影響通話。

線路說明

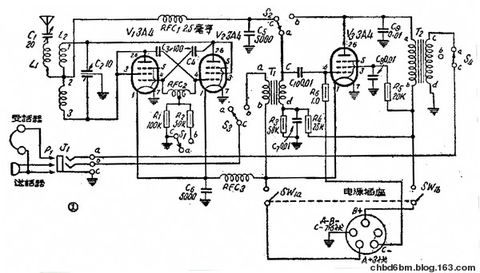

這架機器共用三只3A4電子管，2只收話時作超再生檢波，發話時作高頻振蕩；另一只收話時作低放，發話時作調幅。收發話用四刀雙擲波段開關S控制，收話時旋向a,發話時旋向b（圖1）。這里用三芯塞子P1，三芯塞孔J1和機件相聯，為的是使用方便一些。

收話????收話時V1、V2完成超再生檢波，檢波后的音頻電壓經S2，C10加到V3的第一柵極上，由V3放大后輸入受話器的受話器（耳機）。

兩只3A4組成的推挽振蕩器，由于柵漏電阻R1的阻值高（100千歐），因而產生音頻間歇振蕩，于是振蕩器便成為自滅式超再生檢波器，間歇振蕩所產生的熄滅電壓，使振蕩隨熄滅頻率交替地引起振蕩或停止振蕩，始終保持檢波器工作在振蕩與不振蕩之間。因此靈敏度比一般再生要高得多。

在沒有外來信號時，由于振蕩的產生是由毫無規則的雜亂電壓所引起，因此屏流變化也不規則，結果在受話器內可聽到一種超再生接收機所特有的“咝咝”聲，調節天線電容C1，使天線回路和振蕩回路諧振，咝咝聲最大，也就是接收機靈敏度最高的時候。

當有高頻信號經天線回路到交連到振蕩回路時，如果這個信號電壓大于雜亂電壓，那么它就代替雜亂電壓發生振蕩，因而屏流穩定不變，咝咝聲消失。當機件裝妥后，如果零件良好，接線無誤，便可聽到上述的咝咝聲。

如果輸入信號是已經話音調幅的已調波，則檢波管屏流將隨話音變化，受話器里便可聽到對方的說話。

發信???發話時T1經S3、塞孔J1的接點b，把送話器（話筒）接通，S4切斷受話器。S1將R2、R3并聯；并聯后柵漏電阻阻值降低，使V1、V2從原來的間歇振蕩變成連續振蕩，振蕩電能經L1和C1交連到天線輻射出去。同時S2將V1、V2的屏極電源改接到V3的屏極，經T2初級再接到乙電源。實際上V1、V2的屏壓是由乙電源和T2初級的交流電壓相串聯的，當對送話器說話時，音頻電壓經T1升壓后交連到V3（這時當調幅管用）的柵極，經V3放大后作調幅用。由于T2是V3的屏極負荷，因此T2初級里的交流電壓是隨音頻信號變化而變化，達到了屏極調幅的目的。

零?件?說?明

零件的一般規格已在圖1中注明，C1是小型空氣式可變電容器，最大容量20微微法，也可用云母介質半調整電容器或15-45微微法瓷介可變電容器代替。

C2是小型空氣可變分列式電容器，容量3-10微微法。買不到時也可用最大容量為50微微法單連空氣可變電容器改制。改制方法如下：如果原來電容器共有動片、定片各4片，先將第二和第四片動片拆掉不用（假設靠旋鈕一端的一第一片），然后將定片全部拆下，把定片和定片墊圈上原來穿支柱螺絲小孔的直徑擴大0.5~1公厘，重新裝上去的時候，在定片最外面加兩片焊片和兩只絕緣墊圈，同時將中間一只金屬墊圈也換用絕緣墊圈，并將固定支柱加絕緣套管再穿入定片和各墊圈，這樣兩組定片便相互絕緣也和支柱絕緣，組成了一只分裂式電容器，改裝后定片結構剖面見圖2?甲。改裝后的電容器，與L2配合后，頻率約在26~29兆之間。

C3、C4、C5和C6是云母固定電容器，C3、C4的容量要一樣，誤差不超過5%。其余電容器可用紙介的。

L1是直徑40公厘的空心線圈，用2.3公厘漆包線繞2圈。架空套在L2的中段，一頭直接焊在L2的是點，另一頭接C1（圖2乙）。L2也是空心線圈，直徑25公厘，用同號線間繞8圈，為了減少介質損耗，線圈兩頭可直接焊在C2的兩組定片焊片上。

RFC2是用4節蜂房式2.5毫亨的高頻扼流圈，在第2和第3節中間抽一頭接R1、R2。RFC3是用0.27公厘漆包線在6公厘直徑的絕緣管上密繞40圈。

T1、T2用3S4輸出變壓器改繞，把原來3歐的次級線圈拆掉不用，改用直徑0.13公厘漆包線繞500圈作送話器輸入（T1）和受話器輸出（T2）。

天線全長3公尺，用兩端套有螺紋的4節空心紫銅管或鋁管接起來使用。

其他像電子管V1、V2的性能要一樣，使這兩只管子工作平衡，管座用瓷質的，以減少高頻損耗。

裝??置

全部零件除天線、電池外，均裝在長170公厘、寬130公厘、高50公厘的鋁質底板上。高頻部分的接線越短越好，V1、V2的接線和零件排列要盡量對稱，以避免電子管工作不平衡，造成某一只電子管工作過重而損壞。各零件在底板上和底板下的排列見圖3、圖4、圖5。

C2僅需在雙方校準頻率時動一下，校準后不必再動。因此它的旋軸不必伸到面板外面，只要在它的旋軸頂端鋸一條槽，以便使用起子調整。同時在對準旋軸的面板上開一個6~8公厘的洞，好讓起子伸進去調整。

天線電容器C1裝在一塊厚3~5公厘的膠木板上，膠木板固定在底板的側面。膠木板的上下各裝一只厚約1公厘帶孔的彎角硬銅片，天線桿就從上面的彎角銅片孔中穿入用螺絲固定在下面彎角銅片上，下面的銅片也當作天線的接線和C1相聯（圖2丙）。

收發用4波段開關S的接線見圖2丁。

校?準?和?使?用

機器裝好并檢查接線無誤后，接上電源，插入天線和送受話器塞子，把SW閉合，S放在a的位置，受話器里可聽到咝咝聲。將C2動片旋出一半，調整C1至某一點時，咝咝聲最大。如果咝咝聲隨增加而增大，到容量最大時仍然不出現一最響點，可增加L1的圈數；反之，就需要減少的圈數。直到調整C1至某點時咝咝聲最響，再增減C1的容量，咝咝聲均隨之減小為止。這時天線已經和調諧回路諧振，C1不必再動。

收信部分調整好后，把S放在b的位置，機器就從收話轉換成發話。用氖管（霓虹筆）放在L2上，氖管即發光，對送話器說話時，氖管光度隨話音閃動，機器工作正常，不必再進行調整了。

單機試驗后，再進行雙方通話試驗。試驗時，兩機相距10公尺以外，距離過近會使作收話用的機件損壞，甲機先開，S放在a位置，受話器內即聽到咝咝聲，然后通知乙機開機，乙機C2放在中間位置，S放在b的位置，暫時不要對送話器說話，此時調節甲機的C2到某一點時，受話器內的咝咝聲突然低落，這時兩機的頻率已一致，雙方可以通話了。由于機器收發合用同一電路，因此只能作單工通信，即甲方說話時，乙方只能收聽，要等甲方說話完畢，把S放到a的位置（這時乙方受話器內咝咝聲突增，表示甲方已在受話位置），乙方方可把S放到b的位置向甲方說話。

線?路?改?進

上面的線路好處是制作容易，但收發開關裝在機器上，使用不方便。

這里把收發用的4刀雙擲開關取消。改用6V/30mA帶有4副接點的直流繼電器RY代替，SW2是繼電器的電源開關，可以放在送話器的手柄上，只要用握送受話器的手指按下SW，機器就從收話轉換成發話。方便不少。平時SW2是斷路的，各接點的接線和通斷如圖6甲所示。當SW2按下時，繼電器接通電源，S1的C、B點閉合，S2的C和A斷開和B閉合，S3的C、B閉合，S4的C、A斷開。作用和用手動的收發轉換開關一樣。由于在送受話器上增加了一只SW2，就多出了一根接線，所以塞子P1和塞孔J1也要改用兩只二芯塞子P2、P3和塞孔J2、J3。接線見圖6乙。但安裝時要注意塞孔J2要和底板絕緣。

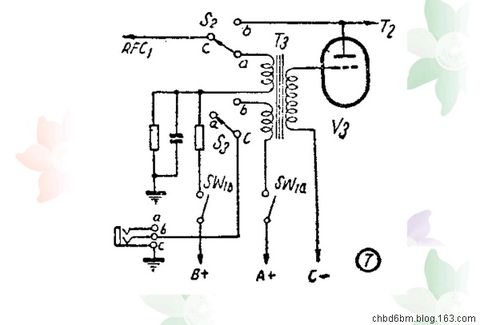

另外收話時，檢波和低放改為用變壓器交連，聲音可稍響。僅需將圖1中L3的輸入部分稍加改動，增加一只兩用變壓器T3，并取消C10、R6，其余部分不動，改動部分線路見圖7。T3的數據如下：鐵心是窗口31×10公厘的E形硅鋼片。用直徑0.2公厘的漆包線繞500圈用送話器輸入，用0.14公厘漆包線繞3000作初級，0.08公厘漆包線繞10000圈作次級。（安徽省郵電器材廠供稿）
