1、引言

　　為了有效防止和杜絕偷漏電現象的發生，提高用電檢查的效率，降低用電檢查工作人員的勞動量，提高設備運行的安全性、經濟性，結合電力生產調度管理的發展需求和特點，建立基于GPRS無線通訊技術的計量箱智能報警系統是非常必要的。

　　2、計量箱智能報警系統的概況

　　2.1計量箱智能報警系統的研究背景

　　從已經發生的竊電案件觀察，當前竊電行為呈現技術化和多樣性特點，而目前多數電子鎖產品以僅采用現場鎖具管理為主要目的，存在以下缺陷：

　　(1)無法對計量箱狀態進行檢測。

　　(2)電子鎖開閉工況無法實時傳回主站系統。

　　(3)不具備防竊電功能。

　　按照國家電網公司智能電網建設十二五規劃，電能計量在裝備現代化上將不斷提升，自動化水平越來越高，自動采集范圍將從電能采集擴大到防盜、防竊電、用電監測、節能調控。

　　2.2計量箱智能報警系統的技術方案

　　智能報警電子鎖利用電子技術取代傳統鎖芯，用芯片控制鎖具開啟和閉合，同時可以檢測計量箱的工作情況，實現計量采集點的開門報警、震動報警、磁干擾或磁攻擊報警、斷電報警、零電流報警和紅外干擾報警等功能，通過聯防分析，防止漏報和誤報。

　　智能報警電子鎖采用分體式設計，具有抗破壞，適應性強，易于安裝的特點，普遍適用于各類計量箱和基于SG186設計的新型智能表箱。采用有源與無源相結合的設計，具有使用壽命長，報警實時性好，易于維護的特點。通過將偵測到的有關防竊電報警信號與電子鎖記錄和實際計量的用電數據進行綜合對比、聯防分析，進一步提高了防竊電報警的準確率。

　　2.3計量箱智能報警系統的技術優勢

　　與已往的技術相比，新型計量箱智能報警系統的技術優勢體現在：

　　(1)新型防竊電遠程報警電子鎖裝置，可以實現通過安裝在竊電風險較大的計量箱里，全年7×24小時不間斷運行檢測表箱狀態，以便及時報警，減少竊電損失。

　　(2)新型報警信息通過上傳到主站進行分析、報警和展現，為現場稽查提供有效依據，為案件取證提供有力數據。

　　(3)采用分體式設計，具有抗破壞，適應性強，易于安裝的特點，普遍適用于各類計量箱和基于SG186設計的新型智能表箱。

　　(4)采用有源與無源相結合的設計，具有使用壽命長，報警實時性好，易于維護的特點。

　　(5)通過將偵測到的有關防竊電報警信號與電子鎖記錄和實際計量的用電數據進行綜合對比、聯防分析，進一步提高了防竊電報警的準確率。

　　2.2GPRS無線通訊技術在計量箱智能報警系統中的應用

　　2.2.1GPRS無線通訊系統

　　GPRS是通用無線分組業務的縮寫(GeneralPacketRadioSystem)，它采用TDMA方式傳輸語音，采用分組的方式傳輸數據，GPRS方式理論帶寬可達171.2Kbps，是介于第二代和第三代之間的一種技術，通常稱為2.5G。

　　2.2.2系統工作原理

　　計量箱智能報警系統組成：遠程報警電子鎖裝置，手持終端，主站系統三個部分。其中遠程報警電子鎖和手持終端為硬件設備。主站系統分為通訊主站，應用系統兩個部分。

　　通訊主站采用windowsservice系統服務結構設計實現服務伺服，用于處理專業報警器與系統之間的通訊連接，分為通訊服務器和應用服務器兩部分，分別部署在通訊服務器和應用服務器上，之間利用隔離設備做安全隔離，以保證公司內網絡安全。

　　電力企業輸電線路全工況監測系統

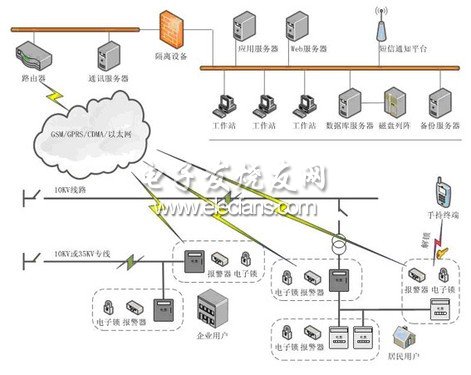

　　利用數據采集設備和GPRS設備，可以同時對多個子站進行實時數據傳輸，使每個計量箱的監測數據都能夠?qū)崟r的顯示在主站上。其原理結構見圖1。

?

　　圖1
