摘 要： 根據實例介紹GSM手機中射頻收發器接收端的低噪聲放大器（LNA）到表面聲波濾波器（SAW Filter）之間的差分匹配電路的計算方法。

　　0 引言

　　接收靈敏度是GSM手機射頻性能的重要指標，匹配電路的調整是優化接收靈敏度的主要方法。常見的GSM手機射頻接收電路如圖1所示，需要調整的匹配電路主要有兩部份， 一部份是單端匹配電路， 是調整SAWFilter單端輸入端口至天線端口路徑的阻抗到50歐姆；另一部份是差分匹配電路，是調整差分路徑的阻抗?jié)M足SAW Filter負載阻抗的要求。一般大家都比較熟悉單端匹配電路的調試方法，本文介紹的是如何根據SAWFilter和RF Transceiver規格書的要求來計算差分匹配電路的值。

　　圖1 GSM接收電路框圖

　　1 差分匹配電路的計算方法

　　本文以MTK的GSM Transceiver AD6548和Murata的SAW Filter SAFEK881MFL0T00R00為例，按照六個步驟，通過圖解和計算公式詳細介紹差分匹配電路的計算方法。

　　1.1 根據RF Transceiver的規格書計算單端LNA輸入阻抗

　　根據AD6548的規格書，接收端LNA輸入阻抗如表1所示：

　　表1

　　以GSM850頻段為例，輸入阻抗85-J110的電路模型是一個電阻串聯一個電抗原件，+J表示感性原件，-J表示容性原件。這里是一個85 Ohms的電阻串聯一個110 Ohms的容性原件。我們可以按照如圖2所示的步驟把串聯電路轉換成單端等效電路：

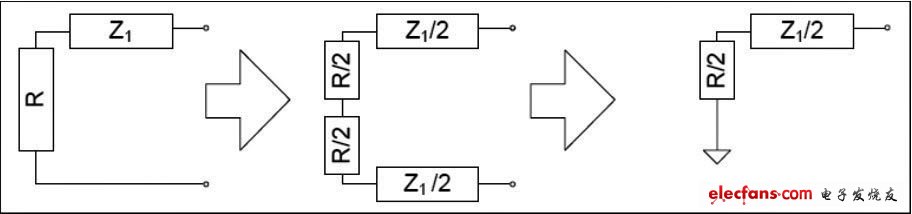

　　圖2 串聯電路轉換成單端等效電路。

　　圖中R=85 Ohms，Z1=-110 Ohms.

　　我們能計算出：R/2=42.5 Ohms，Z1/2=-55 Ohms.
