電路功能與優勢

　　圖1所示PLL電路采用13 GHz小數N分頻頻率合成器、寬帶有源環路濾波器和VCO，5°以?xún)?nèi)的200 MHz跳頻相位建立時間短于5 μs。

　　采用帶寬為2.4 MHz的有源環路濾波器獲得該性能。由于ADF4159鑒頻鑒相器（PFD）最大頻率為110 MHz，并且AD8065運算放大器具有145 MHz的高增益帶寬積，因此可獲得該寬帶寬環路濾波器性能。

　　有源濾波器中使用的AD8065運算放大器能夠采用24 V電源電壓工作，允許控制調諧電壓為0 V至18 V的大多數寬帶VCO。

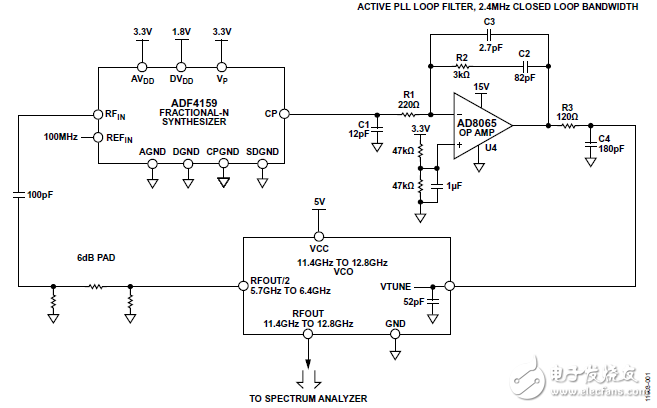

　　圖1. ADF4159、有源環路濾波器AD8065以及11.4 GHz至12.8 GHz VCO的功能框圖 （原理示意圖： 未顯示所有連接和去耦）

　　電路描述

　　在PLL和VCO頻率合成系統中，獲得低于5 μs的頻率和相位建立時間需極寬的環路帶寬。環路帶寬（LBW）定義控制環路的速度。更寬的LBW允許更快的建立時間，但會犧牲相位噪聲和雜散信號的衰減能力。圖1所示電路將ADF4159鎖定至12 GHz VCO （MACOM MAOC-009269）的RFOUT/2信號（~6 GHz）。然而，具有RFOUT/2信號且最高為24 GHz的VCO可配合ADF4159使用，因?yàn)樗С值淖罡逺F輸入為13 GHz。

　　ADF4159小數N分頻頻率合成器

　　在小數N分頻架構PLL中，來自調制器（SDM）的噪聲在PFD頻率（fPFD）的一半處達到峰值。例如，如果小數N分頻PLL的PFD頻率為32 MHz，則未經濾波的SDM噪聲在16 MHz處達到峰值。SDM噪聲使環路不穩定，導致PLL無法鎖定。圖2顯示此條件下的仿真相位噪聲曲線。

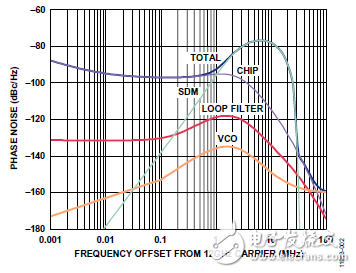

　　圖2. 12 GHz輸出時的相位噪聲曲線（fPFD = 32 MHz，LBW = 2.4 MHz）

　　ADF4159的最大PFD頻率為110 MHz。這表示未經濾波的SDM噪聲將在55 MHz處達到峰值。圖3顯示PFD頻率為110 MHz時的相位噪聲曲線。SDM噪聲出現在距離載波較大的偏移處，因此采用環路濾波器可將其濾除。

　　圖3. 12 GHz輸出時的相位噪聲曲線（fPFD = 110 MHz，LBW = 2.4 MHz）

　　ADF4159較高的最大PFD頻率同樣很重要，因?yàn)榻ㄗh將LBW保持在1/10 PFD頻率以下，以保證穩定性。

　　ADF4159的最大RF輸入頻率為13 GHz。在該電路配置中，ADF4159實際上由VCO RFOUT/2信號驅動。這表示當VCO主要輸出12 GHz時，ADF4159實際上鎖定在6 GHz。

　　該配置意味著可以使用24 GHz VCO，從而12 GHz的RFOUT/2信號反饋回ADF4159。評估板的尺寸可支持各種32引腳5 mm × 5 mm LFCSP VCO。

　　ADF4159內部電荷泵的電源電壓為3.3 V。然而，很多寬帶VCO要求具有最高18 V的調諧電壓。為了滿足這一要求，需要使用有源環路濾波器。有源濾波器將ADF4159的輸出調諧范圍與運算放大器的增益相乘。更多詳情，請參見本電路筆記的AD8065部分。

　　ADF4159支持可編程電荷泵電流特性。該特性允許用戶輕松修改環路濾波器的動態特性而無需改變物理元器件。在本電路的2.5 mA電荷泵電流下，LBW設計為2.4 MHz?？梢越档碗姾杀秒娏鳎瑥亩稍诓粚?duì)環路濾波器元件做出物理改變的情況下降低LBW。

　　該電路的ADIsimPLL仿真請參見CN0302設計支持包
