隨著國內TD-SCDMA網絡的大規模建設，3G網絡日漸成熟，給用戶帶來了精彩的3G業務體驗，無線數據業務進入了一個全新的時代。作為TD-SCDMA的演進技術，LTE業務更具優勢，具體體現在：高帶寬、高數據速率、延遲降低、端到端成本降低。

　　通信網絡投資巨大，在未來向TD-LTE演進的建設中，如何挖掘和利用已有TD-SCDMA網絡資源，實現平滑演進，如何實現多制式共存，保護運營商投資是業界需要重點研究的新課題。這就要求設備能夠在平滑演進的基礎上實現兩網共模組網，即用一套設備同時支持TD-SCDMA和TD-LTE兩種制式。如果能夠實現這一目標，那么運營商現在在TD-SCDMA網絡上的投資將能在未來網絡發展中實現價值最大化。這不但符合電信運營發展的規律，有利于運營商對資源的充分利用，而且能夠使用戶平滑過渡到TD-LTE網絡。為了實現這一目標，業界主流廠商一直在不懈地努力。

　　中興通訊TD/TD-LTE融合演進方案

　　TD-SCDMA系統目前均采用BBU+RRU架構，因此在向TD-LTE基站的演進中，應從BBU、RRU和天面三方面來考慮。

　　超大容量緊湊型BBU，輕松實現雙模共存

　　中興通訊BBU采用了統一的SDR平臺，可以實現多制式共平臺的平滑演進。多模大容量BBU B8300可同時支持多種無線接入技術，包括GSM、TD-SCDMA和TD-LTE。

　　● B8300采用處于業界領先地位的高集成度基帶板，最大容量可以支持108CS，全面滿足各種應用場景的組網需求以及基帶池的靈活應用，滿足TD/TD-LTE共模時單板槽位和容量的需求；

　　● 各種制式使用的主控板硬件平臺一致，GSM/TD/LTE可以共用主控板；

　　● 基帶板硬件平臺一致，軟件升級即可平滑擴展到多模應用；

　　● 領先的接口傳輸容量，率先支持GE接口，共計27個Ir接口，業界最多，全面滿足融合演進及各種場景的需求。

　　RRU平滑支持TD/TD-LTE雙模

　　中興通訊已經推出了系列化雙模RRU，可以全面滿足室內、室外覆蓋需求。

　　對于TD/TD-LTE網絡融合，雙頻RRU至少需要45MHz工作帶寬（F頻段30MHz+A頻段15MHz），以滿足未來TD和LTE雙模共存的容量需求。30MHz工作帶寬RRU無法滿足F+A全頻段雙模共存的容量需求，需要新增單頻RRU。中興通訊室外雙頻8通道RRU支持F+A頻段45MHz工作帶寬，可滿足F6C+LTE20MHz+A9C的容量需求（如圖1所示），一勞永逸，支撐網絡中長期發展。

　　圖1 TD/TD-LTE容量需求示意圖

　　同時，RRU支持3個6G光口，既兼容現網設備，又滿足網絡長期發展要求：

　　● 從帶寬上考慮，無論是在1.6MHz還是1.4MHz載波帶寬下，2光口均無法滿足RRU至少45MHz工作帶寬的Ir流量帶寬需求，而3光口可以滿足TD15C+TDL20M（45MHz工作帶寬）的Ir流量帶寬需求；

　　● 從運維角度考慮，TDL的Ir接口標準化前，TDS和TDL數據分流有利于網絡管理運維， 2光口無法滿足TDS/TDL數據分流的容量要求，只有3光口可以滿足TDS/TDL數據分流的容量要求；

　　● 從現網BBU的擴容需求考慮，采用2.5G的光模塊，2光口只支持TDS12C，不滿足F+A全頻段組網容量需求，而3光口可支持TDS18C，滿足F+A全頻段組網容量需求。

　　此外，室內E頻段RRU采用雙通道設計，支持平滑演進到TD-LTE，支持MIMO技術應用。

　　TD/TD-LTE可共用現網雙極化8天線

　　目前TD-SCDMA系統中采用智能天線技術，大多數為寬頻系列天線，可在LTE頻段內使用?？紤]到TD-LTE的平滑演進，減少建網成本，中興通訊創新地提出TD-LTE 雙極化8天線單雙流自適應Beamforming技術，TD/TD-LTE可共用現網雙極化8天線，無需新增抱桿和天線。

　　演進保護投資、創新著眼未來

　　優秀的解決方案必須切實貼合客戶需求，保證客戶利益最大化，并且能著眼未來，助客戶長遠發展。中興通訊TD/TD-LTE雙網融合方案除了能實現平滑演進、保護現網投資外，還可以支撐靈活的運營方案。

　　隨著3G時代的來臨，視頻監控、移動視頻會議、移動郵箱等業務對上行速率提出更高要求。在成熟的3G網絡中，上下行流量比例在1:2到1:3左右，上行帶寬至少需要1Mbps，才能為用戶提供良好的網絡感受。

　　不同頻段異時隙配比，上行帶寬翻倍，提升用戶感知

　　在多頻段組網方案下，如果統一2:4時隙配置，單載波上行速率只能達到550kbps，很難滿足3G業務對上行速率的要求；如果統一3:3時隙配置，將犧牲部分下行速率，也不能滿足業務需要。中興通訊支持不同頻段異時隙配比方案，可以在不同頻段采用不同的時隙配置，來適應不對稱業務的需求，并為后續TD-LTE演進提供靈活的配置模式。

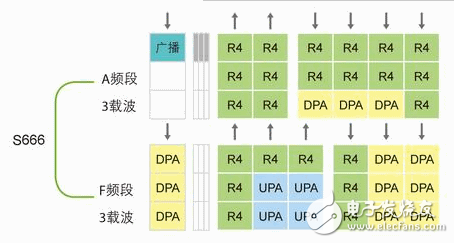

　　對于同一頻段，全網采用相同時隙配置，A頻段采用2:4時隙配置，F(xiàn)頻段采用3:3時隙配置（如圖2所示），可避免產生交叉時隙干擾；而不同頻段的載波數目不同，上下行流量比例可靈活變化，適應不同階段的需要。

　　圖2 不同頻段異時隙配比示意圖

　　不同頻段異時隙配比，有利于TD/TD-LTE共存

　　支持不同頻段異時隙組網的雙模RRU，可根據LTE的上下時隙比來調整自身上行時隙比，不會受制于TD A頻段的時隙配置，充分發揮TDD技術特有的優勢，實現網絡靈活部署。

　　不同頻段異時隙配比要求基站RRU設備提供硬件支持，中興通訊的雙頻RRU已經完全支持不同頻段異時隙配比，滿足不對稱業務運營需求，為后續網絡建設做好充分準備。

　　助力中國移動網絡融合演進

　　在TD/TD-LTE網絡融合方面，中興通訊與中國移動攜手展開了廣泛的合作。2010年5月，在中國移動實驗室通過了F頻段和E頻段共模和轉模測試，完成了業務上下載的驗證，充分說明中興通訊系統設備支持TD/TD-LTE雙模工作。同時，中興通訊支持LTE演進相關的RRU產品在LTE模式下的RF指標已經通過中國移動研究院組織的相關測試，包括發射功率、ACLR、EVM、接收靈敏度等均符合LTE應用的指標要求。

　　在2010年北京國際通信展覽會上，中興通訊將演示TD/TD-LTE雙網融合方案，率先實現BBU+室外8通道RRU同時在TD/TD-LTE模式下工作。這將使雙網演進與融合簡單易行，幫助運營商充分利舊現網資源，降低TD-LTE網絡建設和運維成本，減小對機房和天面的需求，大大降低網絡建設的難度，加快網絡建設速度，大幅節省CAPEX/OPEX，實現節能減排。
