傳統的通信系統一般都是定頻通信系統，要傳送的信息使用固定的帶寬，信號被調制到固定的頻帶上，然后在信道（無線或有線） 中傳送。在此信道中其他任何信號都將是對有用信號的干擾，所以具有這種特性的通信系統被稱為是一種獨占信道的定頻通信系統。與此不同的是，超寬帶 （Ultra Wideband ，UWB） 無線通信系統或稱瞬間脈沖無線電系統發射的無線信號并不專門占據固定帶寬，而是跨越很寬的無線頻譜（一般在1～10GHz 之間） ，且功率很低，與背景“噪聲”差不多，因而不會對工作于同一頻率的其他無線信號造成干擾。

UWB 通信系統有許多優異的性能特點，即信號的功率譜密度極低，UWB 系統發射的功耗比傳統的無線電技術所需功耗要低得多，可以用平均不足1mW的功率覆蓋數英里范圍內，甚至用低增益天線時也能正常工作。特別可貴的是對其它無線系統具有低干擾特性和自身具有的強抗多徑干擾能力;實現起來比建造普通的擴頻系統簡單，成本低。正是由于上述特點，使得UWB 通信技術在個人通信、樓內通信、高速局域網、無繩電話、保安系統、近距離高精度定位等方面得到了廣泛應用。

TM-UWB 技術及其特性

TM-UWB 信號

在一般通信系統中， “寬帶信號”是指具有大的調制帶寬和高的數據傳輸率信號。而超寬帶信號是指發射信號的分?jǐn)?shù)帶寬（Fractional Bandwidths ， FBW） （指信號帶寬B 與中心頻率f c 之比，即B/ f c） 大于0. 25 或25 %，它通常是通過對具有很陡上升和下降時間的沖激脈沖進行直接調制，從而獲得具有千兆赫茲（GHz） 量級帶寬的調制信號，因而又稱為“基帶信號”或“無載波信號”。它的帶寬很寬，頻譜常從直流延伸到GHz 量級。該信號具有高分辨率、高處理增益、低竊獲、信息含量大和能探測隱蔽目標等優點，因而得到廣泛應用。

TM-UWB 通信系統是一種嶄新的通信系統，它能在傳輸媒介中以低功率、類似噪聲的信號傳輸數據、話音甚至圖像。由于采用TM-UWB 技術發射的無線信號跨越很寬的無線頻譜，而功率譜密度又很低，與背景“噪聲”差不多，因而不會對工作于同一頻段的其它無線設備造成干擾。

傳輸波形的選取

一般而言，應用TM-UWB 技術的通信系統發射的不是正弦波信號，而是脈沖間隔嚴格受控的高斯單周超短時脈沖，一般工作脈寬為0. 2～1. 5ns ，重復周期為25～1 000ns。超短時單周脈沖決定了信號的帶寬很寬，這種系統常采用時間（脈沖位置） 調制來攜帶信息和進行信道編碼。TM-UWB 通信系統接收機直接將收到的射頻信號轉換成基帶數字或模擬輸出信號，只用一級前端交叉相關器即可把電磁脈沖序列轉換為基帶信號，不用傳統通信設備中的中頻級，大大地降低了通信系統設備的復雜性。一個比特信息通常被擴展到多個單周超短時脈沖，接收機相關地綜合適當?shù)拿}沖數目來恢復被發送的信息。

高斯單周超短時脈沖

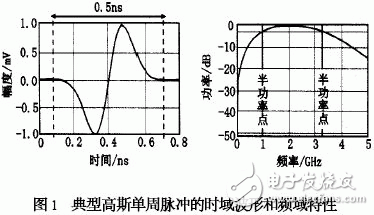

在TM-UWB 射頻技術中最基本和最重要的任務就是首先要獲得實際應用中可實現的高斯單周脈沖。圖1 顯示了一個典型高斯單周超短時脈沖（中心頻率為2GHz）的時域波形和頻域特性曲線。

高斯單周脈沖的時域和頻域數學模型可分別表示為

式中，A 為脈沖峰值幅度，τ是一個時間延遲長度，此處等于脈沖持續時間， t 為時間， f 為頻率，由此可推出中心頻率f 0 = 1/τ，半功率帶寬Wb = f 0 ×116 %這樣可得到脈沖寬度為0. 5ns 的高斯單周脈沖，其中心頻率為2GHz ，半功率帶寬約為2GHz。

單周脈沖序列

TM-UWB 系統在實際通信中使用的是單周脈沖的長序列，而不是單個單周脈沖。數據調制和信道編碼等都是通過改變脈沖序列的時間間隔來實現的。圖2 顯示了單周脈沖串的時域和頻域特性。由于時域信號規則的重復周期性引起頻譜的離散化，從而出現了強烈的能量尖峰，這些尖峰將會對傳統的無線通信設備和信號造成干擾，這是不期望出現的。

由于十分規則的時域脈沖序列將不會攜帶任何有用的信息，同時改變時域脈沖序列的規則周期性還可降低頻譜中出現的能量尖峰，因此在信息調制和信道編碼中常常采用時間調制（TM）技術或稱為脈沖位置調制（Pulse Position Modulation ，PPM）技術。

TM-UWB 信號處理

信息調制
