Adjusting the Contrast of LCD Display with MAX5438 and M AX749

WAN Li, YU Dan, CHENG Yuan, CHEN Guangdong

(Department of Control Science and Engineering, Huazhong University of Science and Technology, Wuhan 430074, China)

　　Key words: negative voltages; LCD; adjusting of contrast

1數字電位器調節
　　這是用數字電位器使固定負偏壓變?yōu)榭烧{(diào)負偏壓從而調節對比度的方法。以下以應用廣泛的MAX5438為例，介紹一種實用的對比度負偏壓調節方案。
1.1MAX5438芯片介紹
　　MAX5438是MAXIM公司生產的7位128階數字電位器。內部結構圖如圖1，它由1個7位移位寄存器，1個7位數據鎖存器，解碼模塊，電位器和控制時鐘邏輯組成。MAX5438的控制信號包括3個輸入信號：芯片選擇()，數據輸入(DIN)和串行時鐘(SCLK)，數字邏輯由一個+2.7V～+5.25V的電壓驅動。其內部電阻兩端的電壓由外部通過VDD及VSS提供，VDD與VSS之間的電壓必須大于9V小于31.5V。這使得MAX5838在輸入電壓的選擇上具有很大的靈活性。同時，MAX5438的外部電路非常簡單，幾乎不需要任何外接元件就可實現對輸入電壓的調節輸出。

下降，然后在SCLK引腳上模擬時鐘信號，在每個時鐘的上升沿，一位數據就從DIN引腳被讀入串行移位寄存器，8位數據需要8個時鐘脈沖來完成輸入。需要注意的是，數據位D7是沒意義的，所以，在第二個脈沖的上升沿才讀入真正的MSB。所有數據位輸入完后，應從低變高，這時數據被鎖存到電位器控制寄存器，通過解碼電路使電阻滑片W的位置隨輸入數據而改變。時序如圖2所示。

　　用MAX5438S實現負壓可調的硬件電路如圖3所示。固定負偏壓由MAX202芯片提供，單片機的3個I/O引腳與MAX5438的3個控制信號相連。
　　由于MAX5438內部沒有EPROM，無法記錄滑片的位置，所以在程序的開始就要先寫入一個數據給它作為以后調節的起始值。這可以通過電路的實際情況選擇一個對所用液晶比較合適的值來作為起始值，這樣可以大大降低對比度的調節次數。起始值的范圍在00至7F之間，這兩個值分別對應輸出的最小和最大電壓。在如圖2的實際電路中，MAX5438的輸入電壓是MAX202提供的-12V，輸出電壓的范圍是-9V～0V由于具有128階的調節能力，輸出電壓變化的最小值為9/128即約0.1V。對大部分液晶來說，負偏壓在-8V～-9V時顯示效果較好，所以起始值在02至06之間比較合適。進入對比度調節菜單后，通過按鍵來增加或減少初始值，每按一次鍵，就把新值送入MAX5438來改變其輸出電壓。

　　這是用DC-DC變換器產生可調負偏壓從而調節對比度的方法。這種方法適用于系統電路中沒有可用負偏壓或負偏壓不能滿足需要的情況，下面以MAX749為例介紹其一般使用方法。
2.1MAX749的功能說明

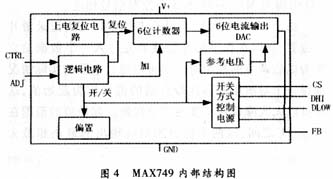

　　MAX749為倒相式PFM開關穩壓器。輸入電壓+2V至+6V，即可產生負的LCD偏置電壓，輸出電壓可達-100V以上，可通過內部數模轉換器進行調節，或通過一個PWM信號或電位器進行調節。MAX749采用獨特的電流控制方案，既減小了靜態電流，又提高了效率。關斷方式下，靜態電流僅為15mA。MAX749在關斷方式下仍保持DAC的設定值，簡化了軟件控制。用MAX749產生負電壓時，外部電路可以用P溝道MOSFET管驅動，也可以用PNP晶體管驅動，輸入電壓可以利用數字調節，也可以利用電位器進行調節。其內部結構圖如圖4所示。

　　用MOSFET管驅動可以輸出較大的電流與電壓，轉換效率也較高，其電路如圖5所示。

　　初始上電或復位后，計數器復位為中間值32，輸出VOUT=RFB×13.3μA，之后ADJ每來一個上升脈沖，計數器便加1，輸出電壓增加RFB×0.208μA，到達滿量程輸出時再來一個脈沖時計數器復位到零，輸出電壓變?yōu)樽钚。琕OUT=RFB×6.67μA，之后ADJ來一個脈沖輸出電壓又增加RFB×0 .208μA。由于計數器只能自加，即輸出電壓的值只能隨著ADJ的脈沖逐漸減小，給對比度調節帶來不便。為了解決這個問題，需要從硬件和軟件兩個方面去設計。
　　硬件上，要根據所用液晶選擇一個阻值合適的RFB，使計數器在中間值32時就能提供比液晶所需負壓值還要大的負壓，但RFB也不能太大，否則RFB×0.20 8μA也會相應增大影響對比度調節的精度。軟件上，通過按鍵來增加或減少需要發送給MAX 74 9的脈沖個數。每按一次鍵，就先發信號使MAX749復位，然后通過單片機引腳往ADJ發送相應個脈沖。這樣在實際調節中，就可以以計數器在32時的輸出電壓作為起始，脈沖的個數越多，輸出的負壓值就越低，脈沖的個數越少，輸出的負壓值就越高，起到調節液晶顯示器對比度的作用。
