電子發燒友網核心提示：本文介紹了采用自帶24位A/D轉換器的MSC1210微處理器為核心器件，小波分析算法處理數據為技術關鍵，并通過比較分析監護指標，利用報警、界面提示和啟動聲振器方式來提醒和自動采取相應措施的智能電腦胎兒監護系統。臨床實驗表明：該系統具有較高的檢測精度、較好的實時性和精確、友好的智能控制。

　　1.引言

　　圍產期和分娩過程中對胎兒進行監護，可以及時發現胎兒宮內缺氧、窘迫等危重癥狀，降低胎兒死亡率，提高分娩質量。傳統胎兒監護系統較為復雜，功耗較高，人為干擾多，不便于家庭監護和自我監護。

　　智能胎兒監護系統選用TI公司生產的帶24位A/D轉換器并具有較強的模擬性能和數字處理能力的MSC1210微處理器，該微處理器把輸入通道選擇、緩沖、放大、增益調整、A/D轉換和數字處理集成到單片電路上，僅用一片集成電路即可實現胎心率、宮縮壓力和胎動次數等監護指標的數據采集和對語音器、聲振器的控制。智能胎兒監控的控制依據是胎心率，如何精確及時得到胎心率是智能胎兒監護系統的控制前提。針對胎心多普勒信號具有信噪比低、非平穩的隨機性特點，計算胎心率時出現1/2、2/3和2倍心率，導致控制失誤，這里運用小波分析結合雙重閾值算法，準確、實時得到胎心率，確保了智能控制的有效進行。

　　2.智能電腦胎兒監護系統硬件設計

　　2.1智能電腦胎兒監護系統結構

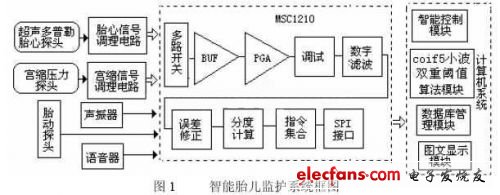

　　智能電腦胎兒監護系統框圖如圖1所示。主要由超聲多普勒胎心探頭、宮縮探頭、胎動探頭，胎心信號調理電路(低通濾波、絕對值運算和包絡提取等)、宮縮壓力信號調理電路、語音控制、聲振器、MSC1210微處理器和計算機處理系統組成。以MSC1210和計算機處理系統為核心。

　　MSC1210控制監護指標的采集和通信，接收電腦命令控制語音器和聲振器。計算機系統實現智能控制、通信控制、數據處理算法、監控顯示等功能模塊。
