一、項目概述

　　1.1 引言

　　血氧飽和度（SaO2）是衡量人體血液攜帶氧能力的生理參數，在臨床診斷中有著十分重要的意義。血氧飽和度的測量方法可分為有創測量和無創測量兩種。有創測量方法是先進行人體采血，再利用血氣分析儀進行電化學分析，測出血氧分壓PO2，計算SaO2。該方法比較麻煩，且不能進行連續的監測。無創測量主要采用雙光束透射式方法，由不同波長的紅光和紅外光通過生物組織的吸光度相對變化值之比推算SaO2。

　　由于生物組織是一種強散射、弱吸收、各向異性的復雜光學系統 ，不完全符合經典的Beer—Lambert吸收定律，因而導致了紅光和紅外光吸光度相對變化測量值之比（R／IR 值）與動脈血氧飽和度（SaO2 ）之間的關系只能采用近似的方法建立數學模型。同時，無創脈搏血氧計內部產生的光源的非理想性引起的誤差也使得測量精度普遍低于有創測量的精度。本設計針對上述問題進行了深入的研究，提出了一種新型無創便攜式脈動血氧計的設計方案，可以證明，本設計所研制的脈動血氧計可以提高血氧飽和度的測量精度。

　　1.2 項目背景/選題動機

　　足夠的氧供給是生命的基礎，動脈血氧飽和度是反映血氧的重要參數，其測定在臨床醫療中有著十分重要的意義。盡管采用范斯勒克法對血樣進行精確的測量是有效的，但該法不能連續監測，測定過程繁瑣，給醫護人員帶來了極大的不便，給病人帶來痛苦。脈搏血氧儀Pulse oximeter具有無創傷、連續、快速、準確監測動脈血氧飽和度SaO2的功能，已得到醫學界的承認并進入了臨床應用，尤其適于危重病人手術監護。脈搏血氧儀可廣泛應用于手術室、恢復室、急救病房以及體育鍛煉和睡眠等方面的研究。AVR32系列微控制器具有低功耗與高模擬性能等優點。在單芯片便攜式醫療儀器上應用具有很大的優勢?？梢詫a(chǎn)品的外圍器件數量減到最小。本設計中還可以通過控制LED燈的開啟時間與工作頻率進一步減小功耗，使整個系統實現超低功耗，對環境友好。

　　二、需求分析

　　2.1 功能要求

　　通過外接一個光學探頭采集血氧飽和度與心率等參數并通過LCD顯示。光學探頭包括兩個LED，一個是可見紅光LED，一個是紅外光LED，探頭可以放置在手指尖或是耳垂等部位。當兩種LED光線通過身體后，MCU通過檢測這兩種光強度的變化來計算人體內的血氧含量。當人體內的血氧濃度與心率低于某個設定值時，血氧儀即可發出某種報警信號提示用戶。系統架構如圖1所示：

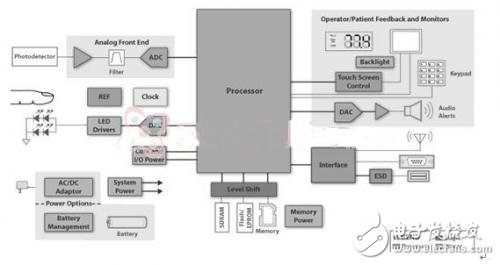

　　圖1 系統架構

　　2.2 性能要求

　　●測量方式：雙波長測量；

　　●數值顯示：大屏幕LED或LCD顯示，SaO2、脈搏數值清晰可見，不受環境光線限制，適用于各種急救場所；

　　●脈搏顯示：三色分析系統，LED快捷地顯示脈搏質量；

　　●測量范圍：血氧飽和度：0—100% 心率：18—300搏/分鐘；

　　●測量精度：血氧飽和度：±1S.D 心率：±3%；

　　●可連接成人、兒童、新生兒的探頭；

　　●能儲存資料，快速靈敏的SaO2數值，適宜于睡眠分析以及能通過USB等通訊方與PC機通訊

　　●可顯示當前時間、溫度等信息；

　　●可電池供電：六節AA電池，可連續工作24小時以上 。
