電池過流保護片基本知識介紹

2009年11月27日 14:40 m.brongaenegriffin.com 作者：佚名 用戶評論（0）
關鍵字：過流保護片(6297)

電池過流保護片基本知識介紹

過流保護片概述：過流保護片是專門用于防止由于濫充電而引起的電池過溫，電池過溫是電池組設計人員主要關心的問題。鋰電池組中盡管有過壓及過流檢測安全保護電路，（包括集成電路及為在有過強的靜電放電、溫度過高以及短路的情況下半導體電路會出現故障。）但在電壓保護電路失效而又沒有溫度保護的情況下，電池就會在過充或?yàn)E充時產生過多熱量，使電池破裂、漏液、冒煙、甚至燃燒。
華巨公司推出一種新型圓型過流保護片，與以往產品相比電阻低，該器件能同時起到過流保護及過溫保護的作用，專為降低電池組阻抗、滿足更長工作時間要求的便攜式電子產品而設計。特別適合于鋰離子及鎳氫等對溫度較為敏感的二次（可充電）電池。
　　電池過流保護片和電池組里面的原電池串聯在一起，無論溫升是由短路造成的還是由過充引起的，器件都可以發揮保護作用，無須熱熔斷絲或雙金屬斷路器。此條狀器件采用鎳做引腳，尺寸又小又薄，可直接焊到原電池上，既節省空間，又降低安裝費用

一、圓型電池過流保護片

●Disc PTC產品尺寸

　Model
型號

I hold

Vmax

I max

Trip Time

Rmin

Rmax

A

Vdc

A

A

T(s)

Ω

Ω

PTC-3870D

3.50

15

40

12.50

10.00

0.008

0.045

PTC-3871D

2.50

15

40

10.00

6.00

0.018

0.065

PTC-3872N

3.00

15

40

12.00

5.00

0.015

0.060

PTC-3873N

3.00

15

40

10.00

5.00

0.017

0.065

PTC-3874N

2.50

15

40

10.00

5.00

0.014

0.060

PTC-3875N

2.80

15

40

5.00

80.00

0.015

0.060

PTC-3876N

1.20

15

40

10.00

10.00

0.015

0.078

PTC-3877N

1.20

15

40

10.00

5.00

0.025

0.072

PTC-3878N

1.40

15

40

8.00

1.00

0.040

0.100

PTC-3879N

2.20

15

40

10.00

5.00

0.005

0.055

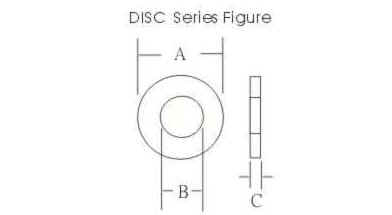

●Disc PTC product characteristics(23℃)

Model
型號

A

B

C

Electrode Material

電極材料

MAX

MAX

MAX

PTC-3870D

14.15

7.55

0.36

Ni/Cu

PTC-3871D

15.15

9.05

0.36

Ni/Cu

PTC-3872N

16.10

10.15

0.38

Ni

PTC-3873N

16.33

11.05

0.35

Ni

PTC-3874N

16.10

10.15

0.36

Ni

PTC-3875N

14.45

6.35

0.38

Ni

PTC-3876N

15.45

9.05

0.36

Ni

PTC-3877N

15.80

9.05

0.34

Ni

PTC-3878N

11.75

5.55

0.36

Ni

PTC-3879N

16.05

8.05

0.36

Ni

二、帶狀電池過流保護片

●RFS系列過流保護片產品尺寸

Model
型號

　		 A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
RFS-070 19.9 22.1 4.9 5.2 0.7 1.2 5.5 5.5 3.9 4.1
RFS-120 19.9 22.1 4.9 5.2 0.6 1.0 5.5 5.5 3.9 4.1
RFS-175 20.9 23.1 4.9 5.2 0.6 1.0 4.1 4.1 3.9 4.1
RFS-200 21.3 23.4 10.2 11.0 0.5 1.1 5.0 5.0 4.8 5.4
RFS-350 28.4 31.8 13.0 13.5 0.5 1.1 6.3 6.3 6.0 6.6
RFS-420 30.6 32.4 12.9 13.6 0.5 1.1 5.0 5.0 6.0 6.7

●RFS系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W

RFS-070 0.70 1.45 3.5 5.0 15 100 0.100 0.200 0.7
RFS-120 1.20 2.70 6.0 5.0 15 100 0.085 0.16 0.8
RFS-175 1.75 3.80 8.75 5.0 15 100 0.050 0.090 0.9
RFS-200 2.00 4.40 10.0 4.0 30 100 0.30 0.60 1.6
RFS-350 3.5 6.3 20 3.0 30 100 0.017 0.031 1.9
RFS-420 4.2 7.6 20 6.0 30 100 0.012 0.024 2.2

●LV系列過流保護片產品尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
LV110 23.6 25.6 2.7 2.9 - 0.7 7.0 7.0 2.3 2.5
LV170 20.9 22.9 4.9 5.3 0.5 0.8 6.0 6.0 3.9 4.1
LV175 21.2 23.2 3.5 3.7 - 0.7 5.6 5.6 2.9 3.1
LV210 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1
LV220 21.1 23.3 3.5 3.9 0.6 0.8 5.1 5.1 2.9 3.1
LV230 23.9 23.1 4.9 5.1 - 0.7 4.1 4.1 3.9 4.1
LV270 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1

●LV系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W

LV110 1.1 2.7 7.00 5.0 16 100 0.038 0.070 0.7
LV170 1.7 3.4 8.50 5.0 16 100 0.030 0.052 0.7
LV175 1.75 3.6 8.75 5.0 16 100 0.029 0.051 0.8
LV210 2.1 4.7 10.0 5.0 16 100 0.018 0.030 1.2
LV220 2.2 5.3 11.0 5.0 16 60 0.017 0.029 0.8
LV230 2.3 5.0 10.0 5.0 12 100 0.012 0.018 1.4
LV270 2.7 6.5 13.5 5.0 16 60 0.012 0.018 1.2

●LR系列過流保護片尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
LR-070 19.0 22.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-100 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-170 16.0 18.0 4.9 5.2 0.6 0.8 5.0 5.0 3.9 4.1
LR-175 20.0 23.0 3.5 3.8 0.6 0.8 5.0 5.0 2.9 3.1
LR-180 23.0 25.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-190 20.0 22.5 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-200 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-260 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-300 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-350 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-380 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-450 25.0 28.0 10.0 15.5 0.6 1.0 5.0 5.0 4.9 5.1
LR-550 30.0 35.0 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-600 28.0 30.0 6.9 14.5 0.6 1.0 6.0 6.0 5.9 6.1
LR-730 27.0 29.0 13.9 14.5 0.9 1.0 6.0 6.0 5.9 6.1
LR-900 45.0 48.0 7.5 8.5 0.9 1.3 6.0 6.0 5.9 6.1
LR-1300 61.0 66.0 9.4 10.0 0.9 1.3 6.0 6.0 5.9 6.1
LR-1410 58.0 60.0 13.4 14.0 0.9 1.3 6.0 6.0 5.9 6.1

●LR 系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W

LR-070 0.70 1.45 3.5 5.0 15 100 0.100 0.200 0.70
LR-100 1.00 2.5 5.0

7.0

16 100 0.070 0.130 0.90
LR-170 1.70 3.4 8.5 5.0 16 100 0.030 0.052 0.70
LR-175 1.75 3.6 8.5 5.0 16 100 0.030 0.050 0.80
LR-180 1.8 3.8 9.0 2.9 16 100 0.040 0.050 1.0
LR-190 1.9 4.2 10.0 3.0 16 100 0.039 0.079 1.9
LR-200 2.0 4.4 10.0 4.0 16 100 0.030 0.060 1.6
LR-260 2.6 5.8 13.0 5.0 16 100 0.020 0.042 1.0
LR-300 3.0 6.3 15.0 4.0 20 100 0.015 0.031 1.7
LR-350 3.5 7.2 20.0 3.0 20 100 0.017 0.031 1.9
LR-380 3.8 8.3 19.0 5.0 20 100 0.013 0.026 1.2
LR-450 4.5 8.9 22.5 5.0 20 100 0.011 0.020 1.4
LR-550 5.5 10.5 27.5 5.0 20 100 0.009 0.016 2.0
LR-600 6.0 11.7 30.0 5.0 20 100 0.007 0.014 1.7
LR-730 7.3 14.1 30.0 5.0 20 100 0.006 0.012 1.9
LR-900 9.0 17.0 45.0 5.0 20 100 0.004 0.010 2.5
LR-1300 13.0 21.2 50.0 10.0 20 100 0.004 0.007 2.2
LR-1410 14.1 26.2 70.0 5.0 20 100 0.003 0.005 2.2

●RFV系列過流保護片產品尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
RFV-110 23.6 25.6 2.7 2.9 - 0.7 7.0 7.0 2.3 2.5
RFV-170 15.4 17.5 7.0 7.4 0.5 0.8 4.0 4.0 3.9 4.1
RFV-175 21.2 23.2 3.5 3.7 - 0.7 5.6 5.6 2.9 3.1
RFV-200 20.9 23.1 4.1 4.5 - 0.8 3.0 3.0 3.9 4.1
RFV-210 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1
RFV-240 23.8 26.2 4.9 5.3 - 0.8 3.5 3.5 3.9 4.1

●RFV系列過流保護片產品電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W

RFV-110 1.1 2.7 7.0 5.0 16 100 0.038 0.070 0.7
RFV-170 1.7 3.4 8.5 3.0 16 100 0.030 0.052 1.0
RFV-175 1.75 3.6 8.75 5.0 16 100 0.029 0.051 0.8
RFV-200 2.0 4.7 10.0 5.0 16 100 0.018 0.030 1.2
RFV-210 2.1 4.7 10.0 5.0 16 100 0.018 0.030 1.2
RFV-240 2.4 5.9 12.0 5.0 16 100 0.014 0.026 1.0
