2.組成邏輯電路
電路“與門”邏輯電路。其邏輯表達式為P=A．B.兩只光敏管串聯，只有當輸入邏輯電平A=1、B=1時，輸出P=1。同理，還可以組成“或門”、“與非門”、“或非門”等邏輯電路。

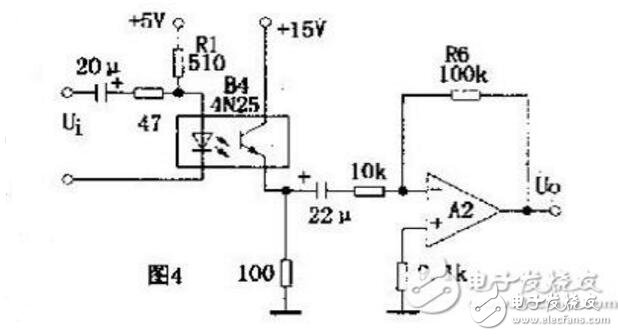

3.隔離耦合電路
這是一個典型的交流耦合放大電路．適當選取發光回路限流電阻Rl，使B4的電流傳輸比為一常數，即可保證該電路的線性放大作用。
4.門廳照明燈自動控制電路
A是四組模擬電子開關（S1~S4）：S1，S2，S3并聯（可增加驅動功率及抗干擾能力）用于延時電路，當其接通電源后經R4，B6驅動雙向可控硅VT，VT直接控制門廳照明燈H；S4與外接光敏電阻Rl等構成環境光線檢測電路。當門關閉時，安裝在門框上的常閉型干簧管KD受到門上磁鐵作用，其觸點斷開，S1，S2，S3處于數據開狀態。晚間主人回家打開門，磁鐵遠離KD，KD觸點閉合。此時9V電源整流后經R1向C1充電，C1兩端電壓很快上升到9V，整流電壓經S1，S2，S3和R4使B6內發光管發光從而觸發雙向可控硅導通，VT亦導通，H點亮，實現自動照明控制作用。房門關閉后，磁鐵控制KD，觸點斷開，9V電源停止對C1充電，電路進入延時狀態。C1開始對R3放電，經一段時間延遲后，C1兩端電壓逐漸下降到S1，S2，S3的開啟電壓（1.5v）以下，S1，S2，S3恢復斷開狀態，導致B6截止，VT亦截止，H熄來，實現延時關燈功能。
