　　運算放大器(簡稱"運放")是具有很高放大倍數的電路單元。在實際電路中，通常結合反饋網絡共同組成某種功能模塊。由于早期應用于模擬計算機中，用以實現數學運算，故得名"運算放大器".運放是一個從功能的角度命名的電路單元，可以由分立的器件實現，也可以實現在半導體芯片當中。隨著半導體技術的發展，大部分的運放是以單芯片的形式存在。運放的種類繁多，廣泛應用于電子行業當。運算放大器的效能都已經逐漸接近理想運算放大器的要求。早期的運算放大器是使用真空管設計，現在則多半是集成電路式的元件。但是如果系統對于放大器的需求超出集成電路放大器的需求時，常常會利用分立式元件來實現這些特殊規格的運算放大器。

　　運算放大器是差分輸入、單端輸出的極高增益放大器，常用于高精度模擬電路，因此必須精確測量其性能。但在開環測量中，其開環增益可能高達10或更高，而拾取、雜散電流或塞貝克(熱電偶)效應可能會在放大器輸入端產生非常小的電壓，這樣誤差將難以避免。

　　不要再反復檢查您的電阻值了!在增益單元中設計某個放大器時，為這項工作選擇備選放大器時您需要了解一些事情。例如，您的信號最大帶寬 (SBW) 是多少?放大器閉環噪聲增益 (NG) 是多少，以及考慮中的放大器的增益帶寬產品 (GBWP) 是什么?另外，您想要容許多少增益誤差?閉環噪聲增益就是放大器增益，就像一個小電壓源與運算放大器同相輸入串聯。

　　讓我們通過例子來說明這個問題。例如，以1 MHz信號帶寬 (SBW) 開始，圖 1 所示放大器電路噪聲增益(NG = 1 + 9R/R)為10V/V.圖1還顯示了具有相對于該電路剛好足夠帶寬的放大器的開環頻率響應;或者您認為合適的開環頻率響應。放大器 GBWP 為 16 MHz.

?

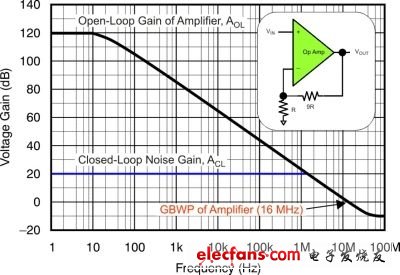

　　圖1:該電壓反饋放大器的開環增益和閉環增益具有16 MHz的增益帶寬產品和10 V/V的電路噪聲增益。

　　由圖 1 所示可知，像它這樣的運算放大器可以支持 1 MHz 頻率 10 V/V (20 dB) 的增益，但我們需要進一步研究。SBW 開環增益曲線的增益為：

?

　　在我們的例子中，1 MHz頻率下放大器的開環增益 (AVOL-SBW) 等于 16 V/V.但是，沒什么好抱怨的。該電路的閉環增益誤差等于 NG/(AOL-SBW + NG)。在我們的例子中，1 MHz 閉環增益誤差等于 0.385,即 38.5% 的增益誤差!

　　就該電路而言，如果您想要容許放大器 0.05 的增益誤差，同時您知道因產品和溫度的不同，放大器的 GBWP 會改變 30% 最大值，則您需要一個具有 247 MHz GBWP 的放大器。產品選擇部分的指導公式如下：

?

　　在為您的電路選擇放大器時，請使用該公式獲得一次過關。在您確定放大器的帶寬以后，您便可以開始深入研究您應用的其它重要放大器特性，例如：電壓補償或噪聲。
