實際上，在手機界關于堆棧式CMOS傳感器的概念的討論并不多，倒是影像界的人士更關心一些。既然Find 5這次首次使用了，那接下來也將會有更多的廠商會使用到這項技術，包括蘋果、三星、索尼等等，屆時看點將會非常豐富，甚至可能會出人意料。比如下一代iPhone的攝像頭怎么升級？會升級成啥樣？現在，終于有盼頭了。

　　閑話不多扯，還是要回歸到我們講的“堆棧式CMOS”傳感器技術上來。堆棧式CMOS，英文名稱叫做“Stacked CMOS”，翻譯過來有時也會被稱作是“積層式CMOS”，實際上這些概念指的是同一種東西。說到堆棧式CMOS，還是要先講講索尼。

　　從索尼說起

　　在傳感器領域，排名靠前的幾家廠商分別是索尼、松下、OmniVision、Aptina、三星、佳能等，其中索尼的手機攝像頭技術令其他幾家廠商難以企及，同時市場份額也有著明顯差距。拿2011年的傳感器市場份額來看，索尼一家就占了30%以上，超過了第二名一倍還要多。傳感器一定程度上彰顯出了索尼在光學領域的卓越造詣。

　　背照式CMOS

　　對于手機攝像頭而言，里面使用到的傳感器一般都是CMOS傳感器。早期的CMOS有個明顯的缺點，就是當電流變化時容易產生熱量，最終造成畫面出現雜點影響成像質量。這個時候，CMOS是無法和CCD相提并論的。

　　隨著科技的不斷進步，CMOS缺點也逐步得到解決。2008年的6月，索尼公司宣布了背照式CMOS傳感器，在業界引起了巨大反響。接下來，越來越多的相機開始配備背照式的CMOS，直至今天，CMOS已經得到了非常廣泛的應用。特別是在手機上，幾乎全部已被CMOS覆蓋。

　　iPhone 4開始采用背照式CMOS

　　背照式CMOS也就是有時候說的“BSI”，優勢是，拍照的時候在夜拍和高感的時候成像效果會更好一些。

　　為什么背照式CMOS成像更好？

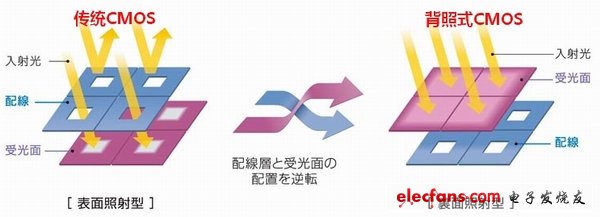

　　背照式CMOS的設計方式不同，相比傳統的CMOS成像效果也更好。傳統的表面照射型攝像頭傳感器的光電二極管位于整個芯片的最下層，而A/D轉換器和放大電路位于光電二極管上層，因此光電二極管離透鏡的距離更遠，光線更容易損失。同時，這些線路連接層還會阻塞從色彩濾鏡到達光電二極管的光路，因此直接導致實際能夠感光更少。而背照式攝像頭傳感器解決了這樣的問題。背照式CMOS傳感器比傳統CMOS傳感器在靈敏度會上有質的飛躍，結果就是在低光照度下的對焦能力和畫質有極大的提升。下面一張圖片可以直觀看出兩者區別。

　　但是，改變了CMOS的方向意味著承載二極管的板子要非常薄，大概是傳統CMOS的百分之一，對生產工藝與微處理的技術要求相當高，這在前幾年來講是有不小難度的，不過科技發展時過境遷，現在技術水平已經完全可以達到要求，因此背照式CMOS也得到廣泛應用。特別是高端一點的手機，都會使用背照式CMOS，如小米2、索尼LT26i、蘋果iPhone 4等等。

　　索尼Exmor R CMOS

　　為了拉升品牌高度，索尼將自家的背照式CMOS統一命名為“Exmor R CMOS”品牌，相信大部分人都已聽過。現在主流的旗艦手機，如iPhone 5、三星Galaxy S3、三星Galaxy Note 2、索尼LT26ii等，都使用到了索尼家的傳感器產品，當然這里僅僅指的是主攝像頭。單純拿蘋果來看，iPhone 4使用的攝像頭還是由OmniVision提供，也是背照式，到了4S以后就全面換成了索尼提供，這一定程度反應出了索尼背照式CMOS技術的先進性。另外，出于成本限制，蘋果在The New iPad和iPad 4上使用的攝像頭傳感器并不是由索尼提供，因此拍照水平比較一般。

　　說回索尼Exmor R CMOS。到現在為止，Exmor R CMOS已經積累了非常好的用戶口碑，已經是高端攝像頭的代名詞，可以說是“功成名就”。就連同樣生產傳感器的三星，都使用索尼的產品，可見其不可替代性非同一般。

　　高富帥Exmor R CMOS是怎樣煉成的？

　　除了索尼以外，其他廠家如上面說的松下、OmniVision、Aptina、三星等，都有能力生產背照式CMOS攝像頭。但為什么他們的背照式能力不如索尼呢？原因還是核心技術。技術改變命運，技術成就人生啊。下面講講高富帥Exmor R CMOS是怎樣煉成的。

　　要了解原因，還需更深層地討論。索尼家的背照式CMOS使用的是SOI（Silicon on Insulator）晶圓，SOI晶圓有利于進行研磨減薄，越薄就越易于采光，采光能力出色，就可以得到更好的成像效果。其他廠商，如三星、OmniVision等，大部分使用的是普通硅晶圓（體硅晶圓）。厚度上，SOI晶圓可以做到體硅晶圓的1/30左右，成像效果優勢可想而知。但是它的成本也要高出3-4倍，總體下來，索尼背照式CMOS的價格也并不低。盡管如此，目前旗艦手機依然對這顆CMOS情有獨鐘，索尼出品Exmor R CMOS已經成為高端拍照的象征。
