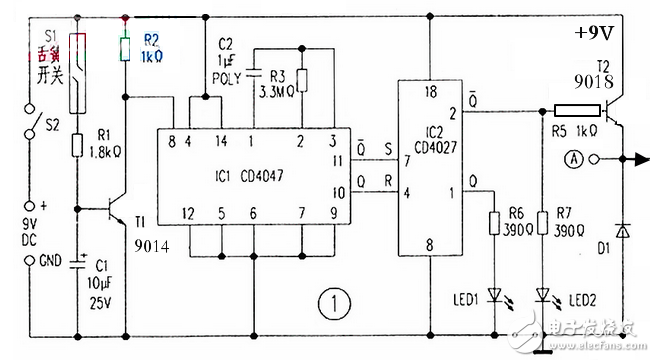

控制部分以CD4047和CD4027兩塊芯片為核心構成。CD4047（ICl）連接成正沿觸發的單穩態多諧振蕩器電路模式，用來對CD4027（IC2）進行置位和復位操作。IC1輸出端脈沖寬度取決于連接在其①、②腳之間的R3和C2的取值。
在正常情況下．
大門是關閉的，
這時舌簧開關S1閉合，晶體管T1導通，單穩電路IC1保持在待機狀態，其輸出腳⑩為低電位。
當大門被打開時，
舌簧開關S1斷開，T1停止導電．其集電極由低至高的電位變化送至IC1⑧腳后使IC1觸發，其⑩腳送出持續期約為10秒的正脈沖。與此同時，其互補腳⑩變低電位。IC1的輸出用來置位和復位IC2。
IC2是一塊低功率的雙J-K主從觸發器芯片，觸發器根據時鐘信號的上升沿改變其狀態。IC2連接成在其復位腳④接收到高電位脈沖時，其輸出腳Q變高；而在置位腳⑦接收到高電位脈沖時，其Q輸出腳變低，同時其互補腳②變高，這可使LED2發光，并驅動晶體管T2導通，激活后面的報警電路。
從汽車電池輸入12VDC輸出220V交流50Hz或60Hz的方波信號。
主體部分是IC CD4047和LM358的集成電路和晶體管2SC1061和2N3055。
變壓器次級為220V 12v-012v初級。
電流3A為輸出功率超過100w
注意：
C1 = 0.1uf金屬化薄膜電容器，5%的公差。
RR1 = 47k 50Hz輸出，39k為輸出。
3、逆變器100W 12V至220V由晶體管
逆變器100w IC 4047 + 2N3055（PCB）
變頻器選用NE555，2N3055 12V至220V 300W
變頻器選用NE555，2N3055 12V至220V 300W
對逆變器的300w DC24V AC220V NE555，ca3130，15003
12v 220V逆變器的500w 2N3055
逆變器100w IC 4047 + 2N3055（PCB）
4、CD4047和IRF540 MOSFET的逆變器的電路圖

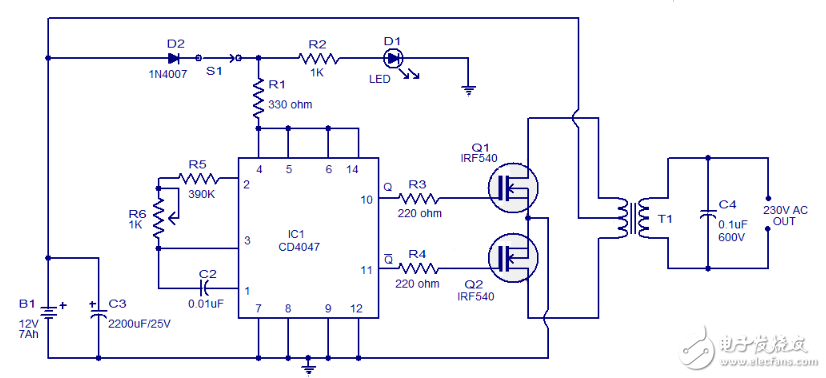

下面是一個簡單的100瓦的使用IC CD4047和IRF540 MOSFET的逆變器的電路圖。該電路簡單，成本低，甚至可以組裝一個veroboard。
CD4047是一種低功耗的CMOS非穩態/單穩態多諧振蕩器IC。在這里，它是連接生產0.01S 180度相IC的引腳10和11兩個脈沖序列作為一個非穩態多諧振蕩器。引腳10連接到Q1和11腳的大門是連接到Q2的柵極。電阻R3和R4防止裝載各自的MOSFET的IC。當?shù)?0腳是高第一季度進行電流流通過的上半部分占輸出交流電壓的正半的變壓器的初級。當11腳高第二季度進行電流流通過在相反方向的變壓器初級的下半部的，它的輸出交流電壓的負半帳戶。
電路圖：
注意事項：
B1可以將一個12V / 6AH鉛酸蓄電池。
Q1和Q2必須安裝適當?shù)纳崞?/p>
T1可以是一個9-0-9 V小學，中學，230V 150VA變壓器。
5、基于CD4047制作的12V到220V逆變器電路圖
12V到220V逆變器電路圖
如何計算變壓器的額定值
其基本公式為：功率P = 電壓V×電流I
例如，如果我們想輸出一個220W功率的220V電壓，那么我們就需要1A的輸出電流。然后在輸入端，電壓為12V時至少需要18.3A的電流，因為：12V * 18.3A ≈ 220W。變壓器效率損耗這里不考慮。
