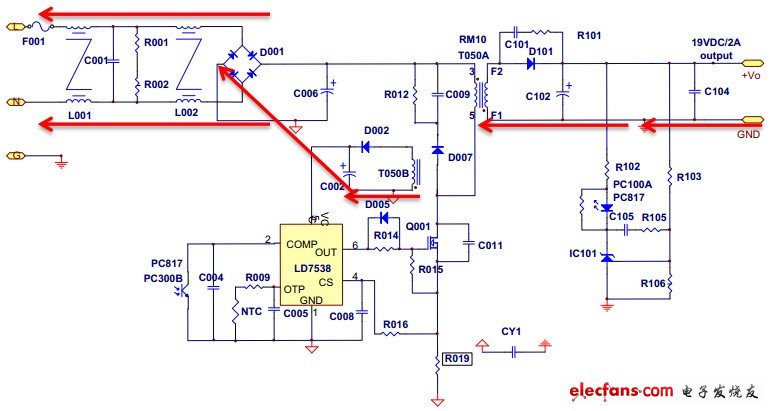

除了Y電容外，電荷也會由輸出的地經由變壓器二次側耦合至一次側，因此變壓器初級側的Vcc走線也需注意，如圖五所示，將變壓器的地直接接至Vcc電容的地后，直接接至橋式整流的地，再回到火線或中線，可讓電荷經由初級側的火線與中線快速將能量釋放。

圖五

　　除了一次側變壓器的地之外，變壓器Vcc的正端也會耦合電荷，其會經過Vcc Diode再進入IC Vcc的正端（圖六），若IC的Vcc太敏感或不夠強壯即會造成IC誤動作或損壞，一般加強的方法有：

　　1. 在靠近IC的Vcc pin對地增加一MLCC電容，吸收Vcc的突波電壓。

　　2. 在Vcc進IC的路徑上串聯(lián)一Bead，抑制其突波電流。

　　3. 在Vcc進IC的路徑上串聯(lián)一電阻，抑制其突波電壓與電流。

?
圖六

　　在疏導路徑上，我們會在Y電容兩端會加一尖端放電的銅箔（如圖七黑色框框所示），當初次級的電荷電壓累積到某個電壓值時，可透過此銅箔做放電，一般經驗值是1mm等于1KV，例如放電銅箔尖端的距離為5mm，即表示當電壓高過5KV時，會藉由此尖端將電荷由次級側回到初級側，因此次級側對初級側的電壓即可壓制在5KV以下，如此即可增加次級的靜電耐受性，一般Y電容兩端的放電銅箔距離即為安規(guī)的最小空間距離。

　　另外，切換式電源供應器為了符合EMI要求，會在輸入端放入共模電感，此電感的高頻阻抗會阻礙電荷的放電，因此也會在共模電感的同相兩端加一尖端放電的銅箔（如圖七紅色框框所示）來幫助電荷的移動。因為為同電位，所以兩尖端的距離愈小愈好，只需考慮產在線不會連錫的距離即可。
