描述

　　LTC?2752 是一款雙通道、16 位乘法串行輸入、電流輸出數模轉換器。該器件采用 3V 至 5V 單工作電源，并在整個溫度范圍內保證單調性。在未做任何調節的情況下，LTC2752A 在整個溫度范圍內提供了完整的 16 位性能 (±1LSB INL 和 DNL 最大 值)。這款 SoftSpanTM DAC提供了 6 種可通過三線式 SPI 串行接口來設置的輸出范圍 (高達 ±10V)，也可通過引腳搭接以在一種輸出范圍內運作。

　　任何片內寄存器 (包括 DAC 輸出范圍設定值) 均只需一個指令周期便能夠完成讀取，以進行驗證;而且，如果您改變了寄存器的內容，則更改過的寄存器將在下一個指令周期中自動回讀。

　　該器件還提供了電壓控制型偏移和增益調節;而且，上電復位電路和 CLR 引腳兩者都將 DAC 輸出復位至 0V，而這與輸出范圍無關。

　　特點

　　可通過編程或引腳搭接來提供 6 種輸出范圍：

　　0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V

　　最大 16 位 INL 誤差：在整個溫度范圍內為 ±1LSB

　　在整個溫度范圍內可保證單調

　　干擾脈沖：0.6nV?s (3V)、2.2nV?s (5V)

　　所有片內寄存器的串行回讀

　　1μA 最大電源電流

　　2.7V 至 5.5V 單電源操作

　　16 位穩定時間：2μs

　　電壓控制型偏移和增益修整

　　清至 0V 和上電復位至 0V (這與輸出范圍無關)

　　48 引腳 7mm x 7mm LQFP 封裝

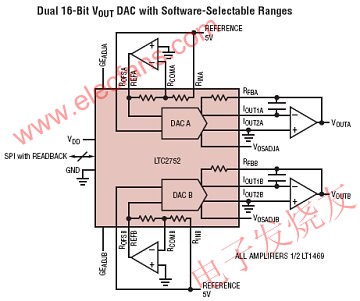

　　Typical Application

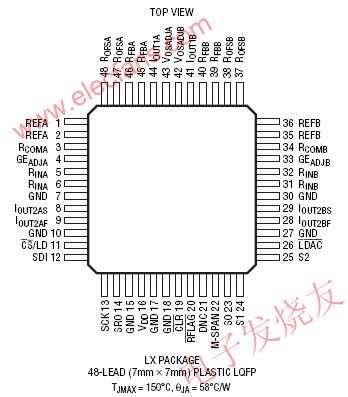

　　封裝

　　應用

　　高分辨率偏移和增益調節

　　過程控制和工業自動化

　　自動測試設備

　　數據采集系統
