PCB上過孔大小,對散熱的影響會怎樣?

wFVr_Hardware_1 ? 來源:互聯網 ? 作者:佚名 ? 2017-09-13 14:49 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在自然對流散熱產品中,PCB上的過孔大小對散熱的影響是很大的,但是具體有多大,還不知道,我們就從簡單的產品分析開始,以單個芯片的過孔參數為對象,研究過孔參數變化對導熱系數的影響:

條件:

4層板 PCB 尺寸100x100x1.6mm芯片尺寸:40x40x3mm過孔范圍:40x40mm過孔鍍銅厚度:0.025mm過孔間距:1.2mm過孔之間填充:空氣

針對過孔,主要有以下幾個參數對散熱有影響:

過孔的直徑過孔的數量過孔銅箔的厚度

當然手工也可以計算(并聯導熱):

不過既然有了軟件,我們可以利用軟件快速的計算出各種組合的變化:1 過孔的直徑影響(其他參數不變)

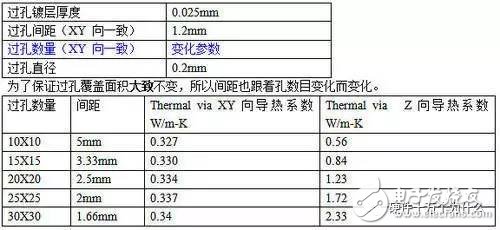

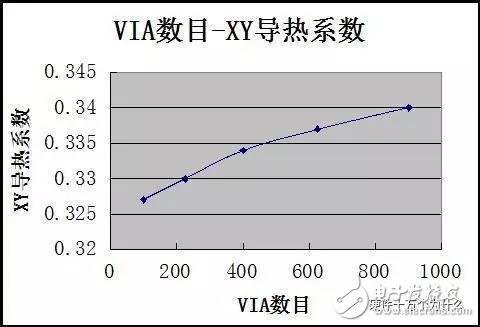

(為什么是線性呢?想想......)2 過孔的數量影響(其他參數不變)

(也是線性。。)3 過孔的銅箔厚度影響(其他參數不變)

(還是線性。。)

結論:

  1. 加熱過孔的目的就是為了增強Z向?qū)岬哪芰Γ尠l(fā)熱面的元件快速冷卻,所以,結合以上的數據可以看出,增加孔徑,增加鍍層厚度,增加過孔數目都是能顯著強化Z向的導熱的。

  2. 需要注意的是孔徑的增加會破壞XY向平面的導熱效果,不過這種破壞幾乎可以忽略不計的。

  3. 另外,在過孔里面增加填充材料也能進一步提高Z向的導熱效果。

  4. 在自然對流情況下,用過孔來進行對流散熱帶走的熱量同樣可以忽略不計。

作者:zhangpengpeng 來源:簡書
