TMC4671:硬件實現FOC
伺服控制要 “集成 + 靈活”？

做伺服項目時，大家總希望芯片既能裝下核心功能，又能應對不同電機需求 —— 而 TMC4671 這款完全集成的伺服控制芯片，剛好踩中了 “集成” 與 “靈活” 這兩個關鍵點，還靠硬件直接實現磁場定向控制（FOC）。今天咱們就對著產品核心信息，聊聊它怎么滿足這些需求～

核心的特點

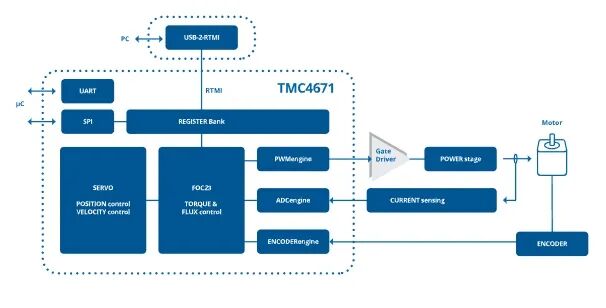

TMC4671 最核心的特點，是把伺服控制需要的關鍵功能全做進硬件里，不用額外外接模塊 “湊功能”：

控制核心集成：直接硬件實現 FOC（磁場定向控制），連轉矩、速度、位置三種控制模式都包含在內，不用靠軟件額外開發控制邏輯，響應速度更穩；

信號檢測集成：內置△∑ADCs，既能測電流檢測電壓、電機電源電壓，還能接模擬編碼器信號；甚至帶外部△∑調節接口，信號檢測不用再單配 ADC 模塊；

反饋接口集成：位置傳感器接口直接兼容多種類型 —— 數字增量編碼器（ABN、ABZ，最高支持 5MHz）、第二路數字編碼器（雙反饋）、數字霍爾（帶臨時位置插補）、模擬編碼器 / 模擬霍爾（支持 0°/90° 或 0°/120°/240° 信號），連位置差值器也集成了，不用再設計單獨的反饋電路；

輔助功能集成：32 位多圈位置計數器、目標值雙階濾波、積分電路結尾保護、可編程電壓循環向?qū)拗破?，這些保障精度和安全的功能，也不用額外搭電路實現。

簡單說：以前需要 4-5 個外接模塊才能實現的 “控制 + 檢測 + 反饋 + 保護”，現在 TMC4671 單芯片就能搞定，電路板空間能省不少，接線故障風險也低了。

多電機 + 可調參數

“集成” 不代表 “死板”，TMC4671 在適配性上很靈活，能應對多種電機和調試需求：

電機適配靈活：不是只認一種電機 —— 能給三相永磁同步伺服電機（FOC3）、兩相步進伺服電機（FOC2）、直流有刷電機 / 音圈電機（DC1）、無刷直流電機（BLDC）提供 FOC 控制，比如生產線既用步進電機定位，又用 PMSM 電機傳動，不用換芯片；

控制模式靈活：除了轉矩 / 速度 / 位置三種基礎控制模式，還支持前饋控制輸入 —— 包括目標值前饋補償、前饋摩擦補償，甚至能通過 “可編程斬波” 調節中期結果的輸入輸出，比如物料搬運要控轉矩、傳送帶要控速度，切換時不用大改硬件；

PWM 參數靈活：PWM 引擎頻率能在 20KHz-100KHz 之間編程調節，還支持可編程 BBM（Brake-Before-Make）時間 —— 從 0ns 到 2.5μs，按 10ns 步長調，比如對噪音敏感的設備，調小 BBM 時間就能優化驅動效果；

初始化靈活：帶高級編碼器初始化算法，支持霍爾傳感器或最小移動初始化，不用每次調試都重新校準位置，省了不少調試時間。

集成 + 靈活的實際用武之地

因為這兩個特點，TMC4671 能適配不少伺服場景：

工業自動化：比如精密機床，既用 PMSM 電機驅動主軸（要速度穩定），又用步進電機控制進給（要位置精準），單芯片就能控，還靠集成 ADCs 保證電流檢測精度；

機器人：關節電機用 PMSM，抓取機構用音圈電機，雙反饋接口能提升位置精度，前饋控制能優化軌跡跟蹤效果；

醫療設備：比如精密診斷儀器，直流有刷電機帶動傳動部件，靠硬件 FOC 保證運行平穩，集成保護功能避免設備異常。

不同場景怎么選？

選型小參考：你的項目適合它嗎？

如果你的項目符合這些產品特性對應的需求，可以重點看：

需要控制多種電機（比如步進 + PMSM、BLDC + 音圈電機），不想分多套控制電路；

希望減少外接 ADC、編碼器接口模塊，節省電路板空間；

對控制刷新頻率有要求（電流 / 速度 / 位置控制刷新可配，PWM 最高 100KHz）；

需要雙編碼器反饋、多圈位置計數這類提升精度的功能。
