01背景

隨著電氣現代化發展，人們生活發生改變，越來越多的電氣設備開始進入家庭，用電設備的正常運行和人們的人身安全非常重要。而在民用建筑和工業建筑等的用電過程中，設備的安全運行和操作人員的人身安全也至關重要，因此，不僅需要對常規電壓電流等電參量進行監測，還需要對漏電流進行監測。

漏電流是電器電路中的一種異常電流，指的是在電路中的部分電流從電源發出后，沒有按照預定的路徑通過相應的負載或元件，而是決定性地流向了地線或其他非目標路線的現象。如果未及時加以處理，漏電流可能會對人體和物體帶來很大的危害。因此，控制漏電流的危害是非常重要的。

02漏電產生原因

①絕緣材料老化或破損

絕緣材料經過一段時間后，由于長期受到電場的壓力、電流和溫度等因素的作用，就會發生老化或破損，從而縮短器件的使用壽命。

②器件加工制造不良

在電子器件的制造過程中，如果出現掛錫、焊接不良、銀漿打印不全等問題，也會導致電路中的電流局部流動不能正常，形成漏電流。

③線路設計問題

電器線路的設計也會導致漏電流的形成。例如，線路內部出現開路、短路和漏電問題，就會讓電壓流向地面或其他非預定的路徑，使漏電流產生。

④用電誤操作

在使用電器的過程中，因誤操作可能導致漏電流。例如插座插頭不良接觸、接線方式錯誤等。在使用電器的時候接地不良，也會導致漏電流、感應流等現象。

03安科瑞剩余電流動作繼電器產品解決方案

3.1剩余電流動作繼電器的作用

①對直接接觸電擊事故的防護

對直接接觸電擊事故的防護中，剩余電流繼電器（RCD）只作為直接接觸電擊事故基本防護措施的補充保護措施（不包括對相與相、相與N線間形成的直接接觸電擊事故的保護）。

用于直接接觸電擊事故防護時，應選用無延時的RCD，額定動作電流不超過30mA。

②對間接接觸電擊事故的防護

間接接觸電擊事故防護的主要措施是采用自動切斷電源的保護方式，以防止由于電氣設備絕緣損壞發生接地故障時，電氣設備的外露可接近導體持續帶有危險電壓而產生有害影響或者電氣設備損壞事故，當電路發生絕緣損壞造成接地故障，接地故障電流值小于過電流保護裝置的動作電流值時，應安裝RCD。

3.2應用場所及位置

3.2.1末端保護

下列設備和場所應安裝末端保護剩余電流繼電器：

1）術語I類的移動式電氣設備及手持式電動工具；

2）工業生產用的電氣設備；

3）施工工地的電氣機械設備；

4）安裝在戶外的電氣設備；

5）臨時用電的電氣設備；

6）機關、學校、賓館、飯店、企事業單位和住宅等除壁掛式空調電源插座外的其他電源插座或插座回路；

7）游泳池、噴水池、浴室、浴池的電氣設備；

8）安裝在水中的供電線路和設備；

9）醫院中可能直接接觸人體的醫用電氣設備；

10）農業生產用的電氣設備；

11）水產品加工用電；

12）其他需要安裝RCD的場所。

3.2.2線路保護

低壓配電線路根據具體情況采用二級或者三級保護時，在電源端、負荷群首端或線路末端（農業生產設備的電源配電箱）安裝RCD。

3.3產品選型

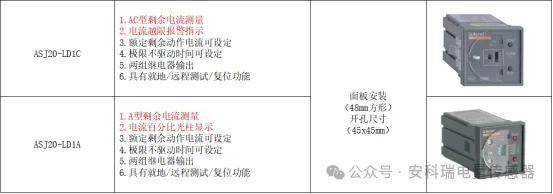

3.4產品安裝實例

04結語

安科瑞ASJ系列剩余電流動作繼電器及監控產品，憑借全場景適配能力與準確防護性能，為各類電氣環境筑牢漏電安全屏障，有效規避電擊及設備損壞風險，助力實現電氣安全的精細化、可靠化管理。
