1. 緒論:全球風電能源轉型的技術瓶頸與變革
隨著全球能源結構向低碳化、清潔化轉型的步伐加速,風力發電作為可再生能源的中堅力量,正經歷著從規?;瘮U(kuò)張向高質量發展轉型的關鍵時期。尤其是海上風電與大基地陸上風電的開發,推動了單機容量向10MW甚至15MW以上邁進。在這一宏觀背景下,風電變流器(Wind Power Converter)作為連接發電機組與電網的核心能量轉換樞紐,面臨著前所未有的技術挑戰。傳統的兩電平變流技術因其諧波含量高、濾波器體積大、電壓等級受限等問題,已難以滿足現代大功率機組對高效率、高功率密度及電網友好性的嚴苛要求 。
技術發展的必然邏輯指向了多電平拓?fù)浣Y(jié)構,其中三電平有源中點鉗位(Active Neutral Point Clamped, 3L-ANPC)拓?fù)鋺{借其優異的損耗分布控制能力和可靠性,已逐漸確立為行業標準解決方案。然而,受限于傳統硅基(Silicon, Si)絕緣柵雙極型晶體管(IGBT)的物理材料特性——特別是其固有的拖尾電流(Tail Current)導致的開關損耗——變流器的開關頻率長期被限制在2-3kHz水平。這一頻率瓶頸直接導致了無源元件(濾波電感、電容)體積龐大,不僅增加了機艙重量和塔筒負荷,也推高了度電成本(LCOE)。


傾佳電子電子深入剖析ANPC三電平風電變流器的技術發展趨勢,并重點評估碳化硅(Silicon Carbide, SiC)功率器件引入所帶來的革命性變化。報告將詳細論證基本半導體(BASiC Semiconductor)推出的BMF540R12MZA3(1200V/540A SiC MOSFET)模塊,在替代行業主流產品——富士電機(Fuji Electric)2MBI800XNE-120(1200V/800A IGBT)與英飛凌(Infineon)FF900R12ME7(1200V/900A IGBT)時的技術邏輯、性能優勢及系統級價值。分析將揭示,盡管SiC模塊的標稱電流較小,但在高頻硬開關應用中,其憑借寬禁帶材料特性實現的“可用電流”反超,使其成為下一代風電變流器設計的核心驅動力。
2. ANPC三電平風電變流器的技術演進邏輯

2.1 從NPC到ANPC:解決熱分布不均的痛點
在大功率風電應用中,直流母線電壓通常提升至1000V-1200V以降低傳輸損耗。傳統二極管鉗位型三電平(3L-NPC)拓?fù)渫ㄟ^引入中點鉗位二極管,將開關管承受的電壓應力減半,并顯著改善了輸出波形的諧波特性(THD)。然而,NPC拓?fù)浯嬖谝粋€(gè)致命的物理缺陷:損耗分布不均(Unequal Loss Distribution) 。
在長周期運行中,特別是當變流器處于低頻輸出(如風機啟動、低風速運行)或高無功功率因數工況時,外管(T1/T4)與內管(T2/T3)以及鉗位二極管之間的導通與開關損耗差異巨大。這會導致特定器件結溫(Tj?)率先達到限值,形成“熱點”,從而限制了整個變流器的輸出容量,即便其他器件仍處于低溫狀態 。
有源中點鉗位(ANPC)拓?fù)?/strong>應運而生。通過將NPC中的鉗位二極管替換為有源開關器件(T5/T6),ANPC拓?fù)湓陔娐窊Q流路徑上引入了更多的自由度。控制算法可以根據實時熱模型,動態選擇長換流回路(利用外管)或短換流回路(利用內管和鉗位管),主動將熱量從高溫器件“搬運”至低溫器件。這種**損耗均衡控制(Loss Balancing Control)**能力,使得ANPC變流器在同等硅片面積下,能夠輸出更高的功率,或在同等功率下?lián)碛懈L的熱循環壽命 。
2.2 硅基IGBT的物理極限與頻率天花板
盡管ANPC解決了熱分布問題,但基于Si IGBT的系統仍面臨“頻率墻”。IGBT作為雙極性器件,其關斷過程依賴于少子復合,必然伴隨拖尾電流。這一物理特性導致IGBT的關斷損耗(Eoff?)隨電流和溫度顯著增加。
以主流的1200V/800A-900A IGBT模塊為例,其單次脈沖的開關損耗總和(Eon?+Eoff?)在額定電流下通常高達200mJ至350mJ 11。若將開關頻率提升至3kHz以上,開關損耗產生的熱量將迅速耗盡散熱預算,導致結溫超標。因此,傳統風電變流器被迫工作在低頻段(<2.5kHz),這使得網側LCL濾波器的設計必須采用大電感量以抑制低次諧波,導致濾波器體積龐大、銅損與鐵損居高不下 。
2.3 混合拓?fù)渑c全SiC趨勢:打破不可能三角
為了在效率、功率密度和成本之間尋找新的平衡,行業技術趨勢正向**混合ANPC(Hybrid ANPC)**與全SiC拓?fù)溲葸M(jìn)。
混合ANPC拓?fù)?/strong>:這是一種極具性價比的過渡方案。其核心思想是利用SiC MOSFET極低的開關損耗特性,將其置于高頻動作的開關位置(通常為外管T1/T4或內管T2/T3,取決于調制策略),而保留低成本、大電流的Si IGBT用于工頻(50/60Hz)換向或鉗位位置。研究表明,僅將系統中1/3的器件替換為SiC,即可消除80%以上的開關損耗 。
全SiC拓?fù)?/strong>:雖然成本較高,但能實現極致的功率密度,特別適用于對重量和體積極其敏感的海上風電漂浮式平臺或機艙集成式變流器 。
BASiC BMF540R12MZA3模塊的出現,正是為了滿足這一趨勢中對高性能、標準封裝SiC功率單元的迫切需求。
3. 行業主流硅基IGBT方案的技術局限性剖析
在探討替代方案之前,必須對當前占據市場主導地位的競品進行深入的技術解構,以確立比較基準。

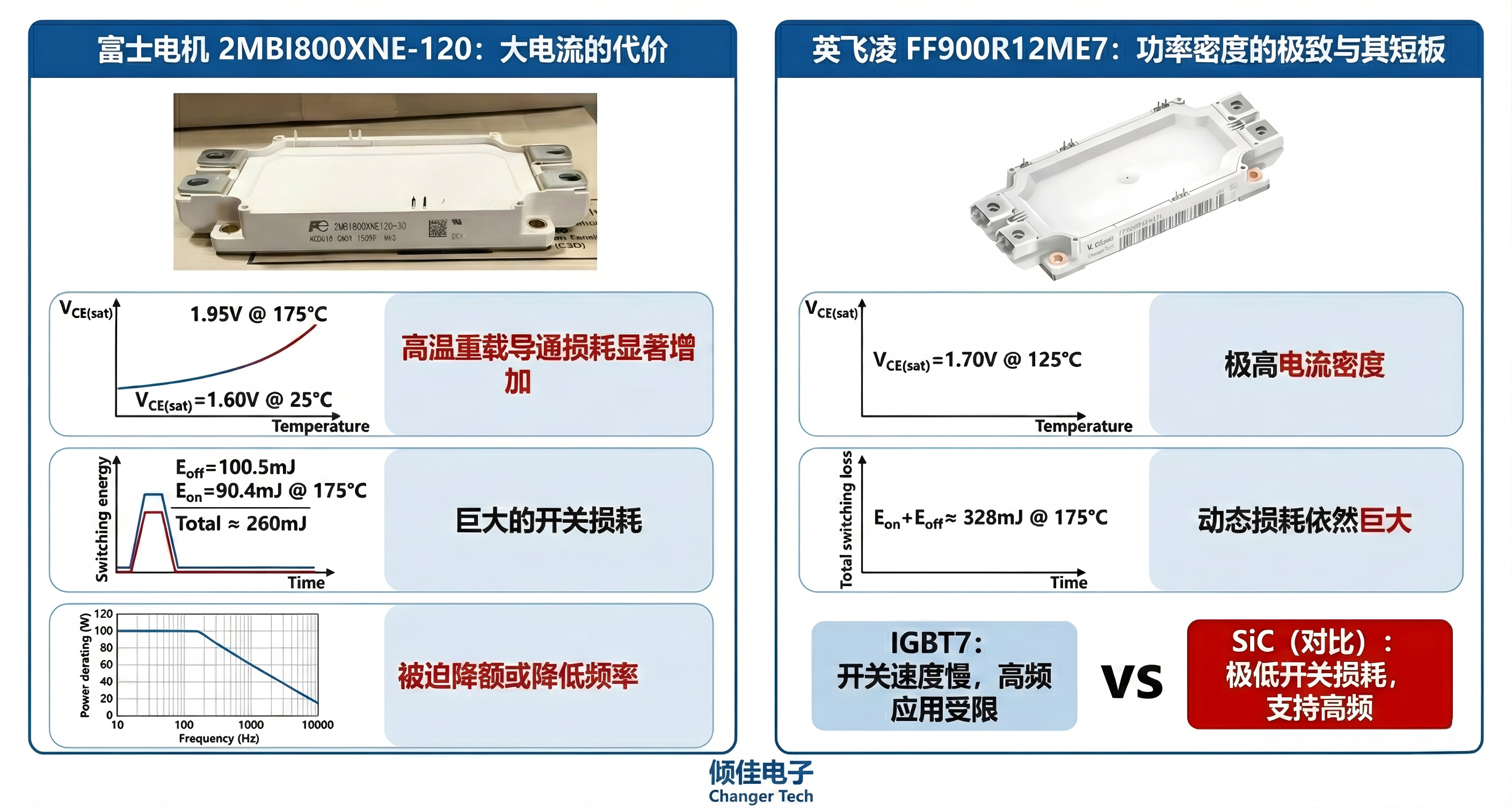

3.1 富士電機 2MBI800XNE-120:大電流的代價
富士電機的2MBI800XNE-120屬于其第七代“X系列”IGBT,是風電市場的常青樹產品。
規格參數:1200V / 800A,采用M285標準封裝 。
導通特性:飽和壓降 VCE(sat)? 典型值為 1.60V (25°C),在 175°C 時上升至 1.95V 。這種正溫度系數有利于并聯均流,但也意味著高溫重載下的導通損耗顯著增加。
開關特性:在 175°C 結溫下,800A電流的關斷損耗 Eoff? 高達 100.5 mJ,開通損耗 Eon? 達 90.4 mJ,加上反向恢復損耗,單次開關周期的總能量損耗接近 260 mJ 。
局限性分析:巨大的開關損耗迫使設計人員必須在降額使用(Derating)和降低頻率之間做妥協。實際上,在3kHz工況下,該模塊的有效輸出電流能力遠低于其標稱的800A。
3.2 英飛凌 FF900R12ME7:功率密度的極致與其短板
英飛凌的FF900R12ME7代表了硅基IGBT技術的巔峰,采用了微溝槽柵(Micro-Pattern Trench, MPT)IGBT7技術,封裝于EconoDUAL? 3中。
規格參數:1200V / 900A,EconoDUAL? 3 封裝 。
導通特性:VCE(sat)? 優化至 1.70V (125°C) 11,在同尺寸封裝下實現了極高的電流密度。
開關特性:盡管針對靜態損耗進行了優化,但其動態損耗依然巨大。在 175°C 時,總開關損耗(Eon?+Eoff?)約為 328 mJ 。
局限性分析:IGBT7技術的提升主要體現在導通能力的增強和過載溫度(175°C)的提升,并未解決雙極性器件開關速度慢的根本物理問題。在追求高頻化的ANPC應用中,其高開關損耗成為系統效率提升的硬傷。
4. BASiC BMF540R12MZA3 SiC MOSFET模塊技術深度解析
基本半導體(BASiC Semiconductor)推出的BMF540R12MZA3模塊,并非簡單的器件替換,而是基于第三代半導體物理特性的系統級優化方案。

4.1 Pcore?2 ED3封裝技術與機械兼容性
該模塊采用Pcore?2 ED3封裝。根據數據手冊及行業標準對比,該封裝在機械尺寸、引腳定義(如柵極與輔助源極布局)及安裝孔位上,設計為與英飛凌EconoDUAL? 3標準完全兼容 。
兼容性價值:這意味著風電變流器制造商可以在不重新設計母排(Busbar)和散熱器機械接口的前提下,直接進行“原位替換”(Drop-in Replacement),極大地降低了系統升級的研發成本和時間周期 。
先進材料應用:不同于傳統IGBT模塊普遍采用的氧化鋁(Al2?O3?)陶瓷基板,BMF540R12MZA3采用了氮化硅(Si3?N4?)AMB(活性金屬釬焊)陶瓷基板 。Si3?N4?的熱導率(~90 W/mK)是Al2?O3?(~24 W/mK)的近4倍,且機械強度和斷裂韌性極高。
可靠性提升:風電應用中,功率波動導致的劇烈熱循環是模塊失效(焊層疲勞、鍵合線脫落)的主因。Si3?N4?基板極大地提升了模塊的功率循環(Power Cycling)能力,使其能夠承受海上風電惡劣工況下的長期熱應力沖擊 。
4.2 電氣特性與SiC物理優勢
額定參數:1200V / 540A (Tc?=90°C)。
超低導通電阻:RDS(on)? 典型值為 2.2 mΩ (25°C, VGS?=18V),在 175°C 高溫下僅上升至 3.8 mΩ 。
開關速度:得益于單極性導電機制,SiC MOSFET沒有少子存儲效應。BMF540的上升時間(tr?)僅為 41 ns,下降時間(tf?)僅為 14.8 ns 。相比之下,同電壓等級的大功率IGBT開關時間通常在數百納秒甚至微秒級。
反向恢復消除:該模塊集成了性能優化的體二極管,其反向恢復電荷(Qrr?)極低,幾乎消除了反向恢復電流。這不僅降低了二極管自身的損耗,更重要的是消除了橋臂對管開通時的電流過沖,從而大幅降低了對管的開通損耗(Eon?) 。

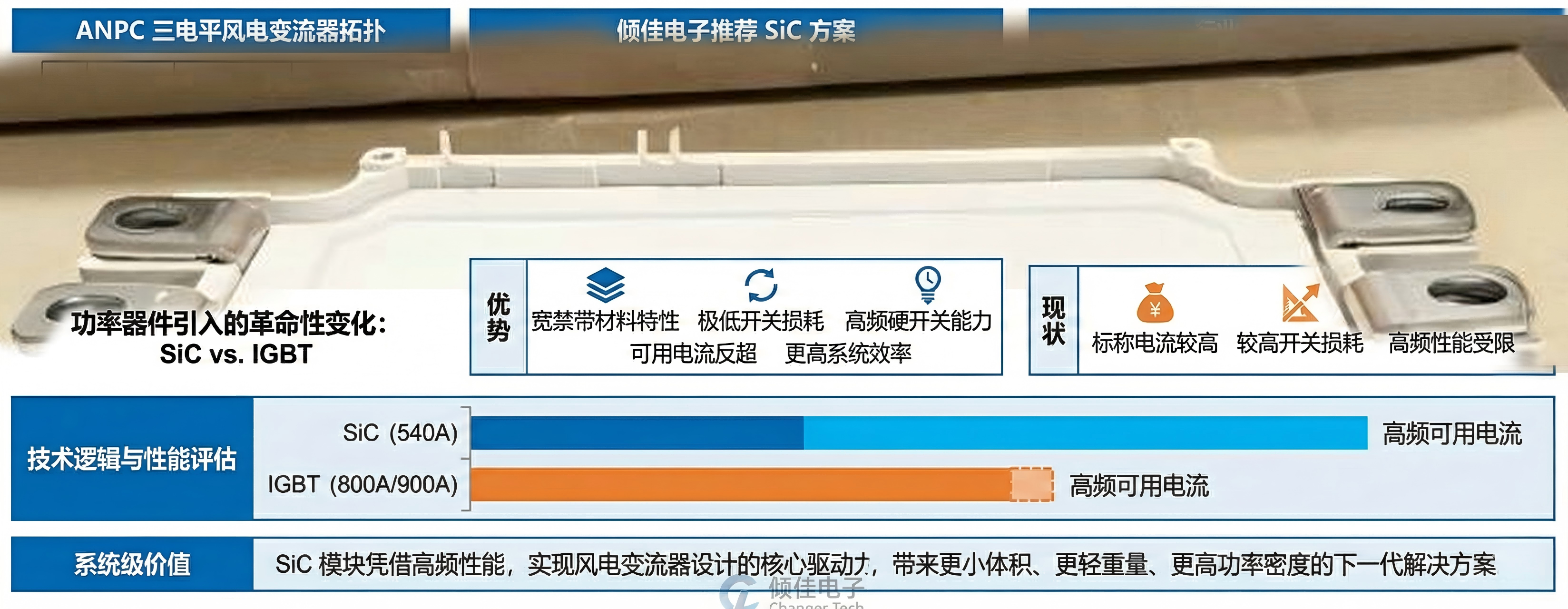

5. BMF540R12MZA3替代大電流IGBT的技術優勢論證
在風電變流器設計中,用標稱540A的SiC模塊替代800A/900A的IGBT模塊看似“降級”,實則是基于可用電流能力(Usable Current Capability)與全生命周期效率的深度考量。

5.1 部分負載下的效率碾壓(Weibull分布適配)
風電機組的運行特性服從Weibull概率分布,絕大部分時間運行在額定功率的30%-60%區間,而非滿載。
IGBT特性:作為雙極性器件,IGBT存在“拐點電壓”(VCE0?,約0.8V-1.0V)。即便是微小電流通過,也會產生約1V的壓降。
SiC MOSFET特性:表現為純電阻特性。在低電流下,壓降 VDS?=I×RDS(on)? 極低。
定量對比:假設運行電流為200A(約25%負載)。
IGBT (2MBI800) : Vdrop?≈0.9V+(200A×rdiff?)≈1.1V。導通損耗 ≈220W。
SiC (BMF540) : Vdrop?≈200A×2.2mΩ=0.44V。導通損耗 ≈88W。
結論:在風機最常運行的工況區間,SiC模塊的導通損耗降低了**60%**以上 。這直接提升了風電場的年發電量(AEP),顯著改善了項目收益率。
5.2 頻率提升與濾波器小型化
頻率解綁:IGBT因高開關損耗被鎖定在3kHz以下。BMF540R12MZA3的極低開關損耗(預計比IGBT低80%-90% 25)使其能夠輕松運行在10kHz-20kHz,且總損耗仍低于運行在2.5kHz的IGBT。
濾波器瘦身:LCL濾波器的體積和重量與開關頻率成反比。將頻率從3kHz提升至15kHz,可使濾波電感和電容的體積減小50%-70% 。對于安裝在百米高空機艙內的變流器而言,這意味著數百公斤的減重,降低了塔架結構成本和吊裝難度。
5.3 “標稱電流”與“可用電流”的辯證關系
數據手冊上的標稱電流(如900A)是基于直流導通且殼溫恒定的理想值。在實際變流器中,最大輸出電流受限于結溫溫升 ΔTj?=Ptotal?×Rth?。
公式邏輯:Ptotal?=Pcond?+Psw?。隨著頻率 fsw? 上升,Psw? 在IGBT總損耗中的占比急劇增加,導致其可用電流能力呈斷崖式下跌。
交叉點效應:雖然IGBT在低頻(<500Hz)下電流能力強,但在風電應用所需的頻率(>2kHz)及未來趨勢頻率(>10kHz)下,540A的SiC模塊因其Psw?極低,其實際能輸出的有效值電流(RMS Current)反而高于900A的IGBT模塊。
結論:在10kHz工況下,BMF540R12MZA3能夠穩定輸出400A+的有效電流,而FF900R12ME7可能因過熱而無法工作 。
5.4 關鍵數據對比表
| 關鍵參數 | 富士 2MBI800XNE-120 | 英飛凌 FF900R12ME7 | BASiC BMF540R12MZA3 | 技術優勢解讀 |
|---|---|---|---|---|
| 器件類型 | Si IGBT | Si IGBT | SiC MOSFET | 單極性無拖尾,開關速度快 |
| 標稱電流 | 800 A | 900 A | 540 A | 高頻下SiC可用電流更高 |
| 封裝形式 | M285 | EconoDUAL? 3 | Pcore?2 ED3 | 機械完全兼容,可直接替換 |
| 導通壓降 | ~1.60 V (Vce?) | ~1.70 V (Vce?) | ~1.18 V (Vds? @25°C) | 輕載效率SiC完勝 |
| 單脈沖開關能耗 (Eon?+Eoff?@175°C) | ~190.9 mJ | ~328 mJ | ~30-50 mJ (預估) | 損耗降低約 85% |
| 絕緣基板 | Al2?O3? (氧化鋁) | Si3?N4? (氮化硅) | 散熱更強,熱循環壽命更長 | |
| 推薦開關頻率 | 1 - 3 kHz | 1 - 3 kHz | 10 - 40 kHz | 濾波器體積減半,系統功率密度倍增 |
6. 戰略應用:混合ANPC拓?fù)涞淖罴褜?shí)踐
考慮到全SiC方案目前的成本溢價,利用BMF540R12MZA3構建Si/SiC混合ANPC拓?fù)?/strong>是當前最具商業價值的技術路線。

6.1 拓?fù)渑渲貌呗?/p>
在一個三電平ANPC橋臂中:
高頻開關位(HF Switches) :將承擔高頻PWM斬波任務的器件(通常為T1/T4或T2/T3,取決于具體調制策略,如T-type ANPC中的外管)替換為BMF540R12MZA3。該位置集中了系統中絕大部分的開關損耗,利用SiC特性可將這部分損耗幾乎“歸零”。
低頻開關位(LF Switches) :保留FF900R12ME7或2MBI800XNE-120用于僅在工頻周期進行極性切換或鉗位的開關位置(如T5/T6)。該位置主要承受導通損耗,IGBT的大電流、低飽和壓降特性在此處極具優勢 。
6.2 調制策略配合
配合混合拓?fù)洌璨捎?strong>解耦調制策略。例如,采用“外管高頻、內管低頻”的策略,確保所有高頻動作均由SiC MOSFET完成,而IGBT僅在電壓過零點附近動作。這種協同設計實現了“1+1>2”的效果:
成本控制:SiC器件用量減半,系統BOM成本顯著低于全SiC方案。
性能最大化:系統整體開關頻率由SiC決定,依然享受濾波器小型化的紅利。
熱平衡:SiC的低溫升特性中和了IGBT的熱積累,使得整個功率模塊的熱分布更加均勻 。
7. 工程實施挑戰與解決方案
在將BMF540R12MZA3集成至現有風電變流器系統時,需注意以下工程細節:

7.1 柵極驅動適配
電壓等級:SiC MOSFET需要特定的柵極電壓(推薦+18V開通,-3V至-5V關斷)以獲得最佳RDS(on)?和可靠性 。這與傳統IGBT常用的±15V驅動電壓不同,需要調整驅動電源或更換驅動板。
米勒效應抑制:SiC的高dv/dt(>50 V/ns)極易通過米勒電容引起串?dāng)_誤導通。必須在驅動電路中使用-5V負壓關斷 。
7.2 短路保護
SiC MOSFET芯片面積小,熱容量低,其短路耐受時間(SCWT)通常在2-3μs,遠低于IGBT的10μs。這意味著傳統的去飽和檢測(Desat)可能響應過慢。建議采用基于Rogowski線圈的快速電流檢測方案或?qū)S肧iC驅動芯片,確保在1μs內切斷故障 。
7.3 母排雜散電感
為了發揮SiC的高速開關優勢并避免過高的電壓尖峰,直流母排的雜散電感必須最小化。雖然BMF540與EconoDUAL? 3封裝兼容,但建議優化疊層母排設計,確保換流回路電感低于20nH。
8. 結論





深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管,BASiC基本半導體SiC碳化硅MOSFET功率模塊,BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

風電變流器技術正處于從“硅時代”向“碳化硅時代”跨越的關鍵節點。對于追求極致效率、高功率密度和高可靠性的新一代ANPC變流器而言,繼續沿用傳統800A/900A IGBT已面臨物理極限的制約。
基本半導體BMF540R12MZA3模塊憑借其先進的SiC MOSFET技術和高可靠性Si3?N4? Pcore?2 ED3封裝,提供了一種極具競爭力的技術替代方案。
打破定勢:分析證明,在風電典型的10kHz以上高頻應用中,540A的SiC模塊在“可用電流能力”上完勝900A的IGBT模塊。
降本增效:通過大幅降低開關損耗(>80%)和部分負載導通損耗,它不僅提升了風機全生命周期的發電收益,更通過縮小濾波器體積實現了系統層面的輕量化和成本節約。
平滑升級:其與EconoDUAL? 3的機械兼容性,為現有平臺的快速升級和混合拓?fù)涞膶?shí)施掃清了障礙。
綜上所述,采用BMF540R12MZA3構建混合或全SiC ANPC變流器,代表了風電電力電子技術發展的主流趨勢,是提升風電機組競爭力的關鍵技術路徑。
-
