1. 緒論：電網現代化與電力電子變壓器的崛起

全球能源結構的深刻變革正在推動電力網絡從傳統的單向傳輸模式向雙向、智能、分布式的“能源互聯網”演進。在此背景下，作為電網核心節點的變壓器設備面臨著前所未有的挑戰。傳統的工頻變壓器（Line-Frequency Transformer, LFT）雖然在可靠性和成本上具有成熟優勢，但其基于電磁感應的物理原理決定了其體積龐大、重量沉重，且缺乏對電壓、頻率和功率潮流的主動控制能力 。隨著分布式可再生能源（DERs）、電動汽車（EV）大功率充電基礎設施以及直流原生負載（如數據中心）的滲透率不斷提高，電網對電能質量控制、交直流混合接口以及功率密度的要求日益迫切。

固態變壓器（Solid State Transformer, SST），亦被稱為電力電子變壓器（PET），作為一種能夠替代傳統LFT并提供附加功能的智能設備，正逐漸成為學術界和工業界的關注焦點 3。SST本質上是一個包含高頻隔離環節的多級電力電子變換器系統，它不僅能夠?qū)崿F(xiàn)電壓等級的變換和電氣隔離，還能提供無功補償、諧波抑制、電壓暫降穿越以及交/直流混合端口等高級功能 。通過引入中高頻變壓器（Medium/High-Frequency Transformer, MFT），SST利用頻率與磁性元件體積的反比關系，顯著提升了系統的功率密度，理論上可將體積和重量減少60%至90% 。

在SST的中壓交流側（MV AC），為了適配配電網的電壓等級（如6kV, 10kV, 35kV）并降低開關器件的電壓應力，多電平變換器拓?fù)涑蔀楸厝贿x擇。其中，中點鉗位型（Neutral Point Clamped, NPC）三電平拓?fù)鋺{借其優越的諧波性能、適中的器件數量以及成熟的控制策略，已成為中壓SST整流級和逆變級的主流方案之一 。然而，傳統基于硅（Si）基IGBT的NPC拓?fù)湓诟哳l化和效率方面遭遇了物理瓶頸。硅器件的開關損耗限制了開關頻率的提升，從而制約了SST核心優勢——高功率密度的實現。

碳化硅（Silicon Carbide, SiC）作為第三代寬禁帶（WBG）半導體的代表，憑借其高擊穿場強、高電子飽和漂移速度和高熱導率，為突破SST的技術瓶頸提供了關鍵契機 9。SiC MOSFET的應用使得NPC變換器能夠在數十千赫茲（kHz）的頻率下高效運行，極大地減小了無源元件的體積，并提升了整機效率。傾佳電子楊茜研究NPC三電平架構在SST中的演進路徑，特別是從被動鉗位向主動鉗位（Active NPC, ANPC）的發展趨勢，并結合基本半導體（BASIC Semiconductor）等廠商的最新SiC模塊技術數據，量化分析SiC技術在提升SST效率、功率密度及可靠性方面的核心優勢。

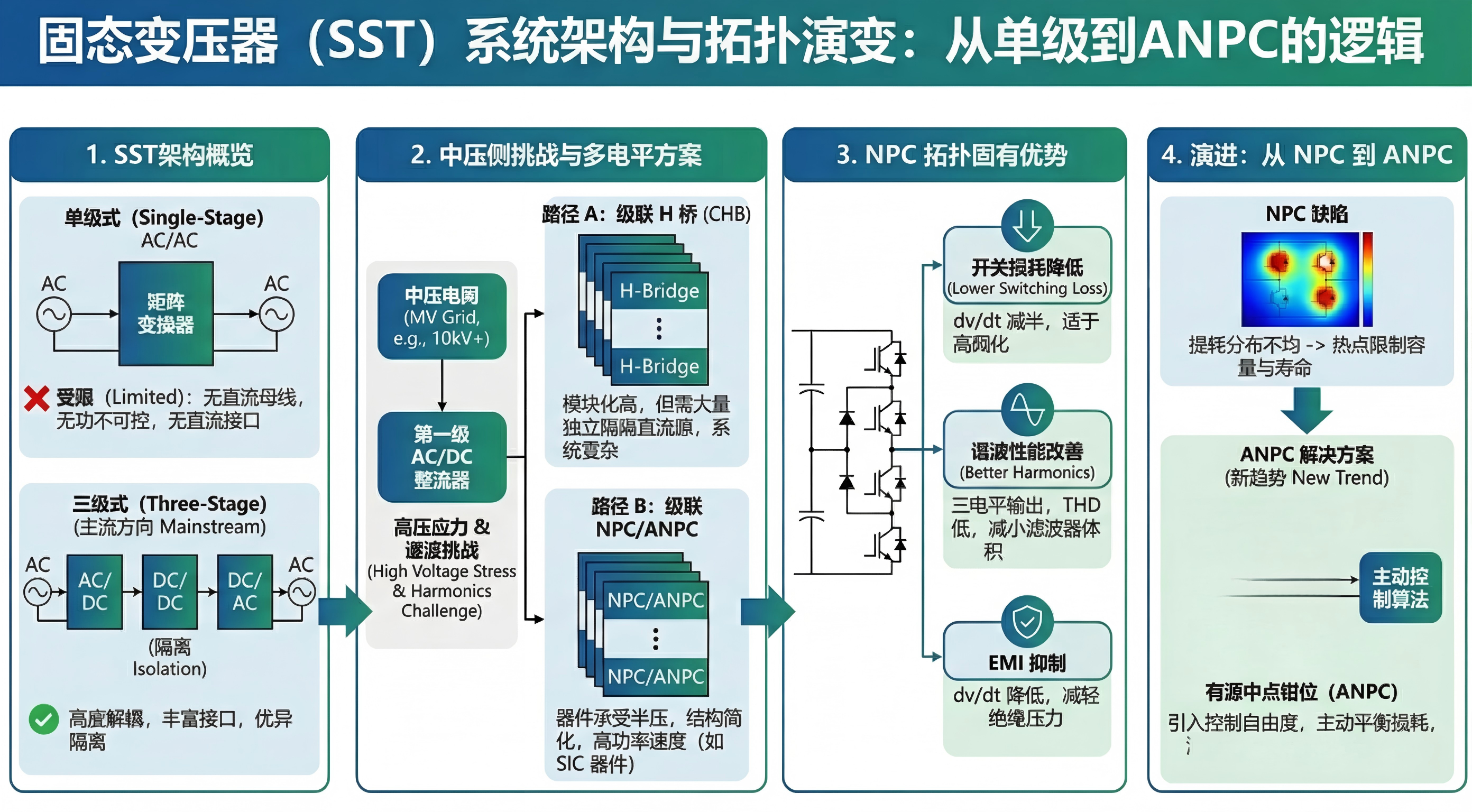

2. 固態變壓器（SST）的系統架構與拓?fù)溲葑冞壿?/h2>

SST的架構設計需要在效率、體積、可靠性、成本和功能性之間尋找極其微妙的平衡。根據電能變換的級數，SST主要分為單級式、雙級式和三級式結構。雖然單級式AC/AC變換器（如矩陣變換器）具有最少的元件數量，但其缺乏直流母線（DC Link），無法實現無功功率的解耦控制，也難以提供直流接口，因此在現代智能電網應用中受到限制 。相比之下，三級式架構（AC/DC + DC/DC + DC/AC）憑借其高度的解耦控制能力、豐富的端口擴展性以及對電網擾動的優異隔離性能，已成為工業界研發的主流方向 。

2.1 三級式SST架構中的中壓側挑戰

在三級式SST中，第一級AC/DC整流器直接連接中壓電網，面臨著嚴峻的高壓絕緣和耐壓挑戰。對于10kV及以上的配電網，直接采用兩電平拓?fù)鋾?huì)導致開關器件承受極高的電壓應力，且輸出波形諧波含量大，需要龐大的濾波電感 。為了解決這一問題，級聯型多電平拓?fù)鋺?yīng)運而生。

目前，中壓SST的主流實現方式主要有兩種路徑：級聯H橋（Cascaded H-Bridge, CHB）和級聯NPC/ANPC結構 。

• 級聯H橋 (CHB)： 該拓?fù)淠K化程度高，采用低壓器件級聯即可實現高壓輸出。然而，其致命弱點在于需要大量的獨立隔離直流電源，這意味著后級的DC/DC隔離變換器數量巨大，系統復雜度和變壓器繞組設計難度極高 。
• 級聯NPC/ANPC： 相比之下，NPC三電平拓?fù)渥陨砑纯赏ㄟ^(guò)二極管或開關管的鉗位作用，使每個開關管僅承受一半的直流母線電壓。這意味著在相同的母線電壓下，NPC拓?fù)淇梢允褂媚蛪旱燃?jí)較低的器件，或者在相同的器件耐壓下，NPC單元可以承受更高的母線電壓，從而減少級聯單元的總數 。例如，采用1200V或1700V的SiC器件構建NPC單元，可以大幅簡化中壓SST的結構，減少隔離變壓器的數量，從而提高系統的可靠性和功率密度。

2.2 NPC三電平拓?fù)涞墓逃袃?yōu)勢

NPC拓?fù)溆蒒abae等人于1981年提出，其核心在于利用兩個串聯的直流電容引出中性點，并通過鉗位二極管將功率開關管的關斷電壓鉗位在直流母線電壓的一半 。在SST應用中，NPC拓?fù)湎啾葍呻娖酵負渚哂幸韵嘛@著優勢：

1. 開關損耗降低： 由于每個器件僅需阻斷一半的直流電壓，開關過程中的電壓跳變幅值（dv/dt）減半，這直接降低了單次開關動作的能量損耗。這對于追求高頻化的SST至關重要，因?yàn)殚_(kāi)關損耗通常是限制頻率提升的主要因素 。
2. 諧波性能改善： NPC逆變器能輸出+Vdc/2、0、-Vdc/2三種電平狀態。相比兩電平的PWM波形，三電平波形更接近正弦波，顯著降低了輸出電壓的總諧波失真（THD）。這意味著SST網側的LCL濾波器體積可以大幅減小，從而提升整體功率密度 。
3. EMI抑制： 降低的dv/dt不僅減少了開關損耗，還顯著減小了電磁干擾（EMI）發射，減輕了對絕緣系統的壓力，這對于緊湊型設計的SST尤為重要 。

2.3 從NPC到ANPC的演進趨勢

盡管NPC拓?fù)鋬?yōu)勢明顯，但其傳統結構（二極管鉗位）存在一個固有的缺陷：損耗分布不均。在特定的功率因數和調制比下，某些特定位置的開關管（通常是外管或內管）會承擔過高的導通或開關損耗，導致結溫過高，而其他器件則相對“涼爽”。這種熱應力的不平衡限制了變換器的最大輸出功率，并降低了系統的長期可靠性 。

為了解決這一問題，主動中點鉗位（Active NPC, ANPC）拓?fù)渲饾u成為SST發展的新趨勢。ANPC用有源開關（如IGBT或MOSFET）替代了NPC中的鉗位二極管。這一改變雖然增加了器件數量和驅動電路的復雜性，但引入了巨大的控制自由度。通過控制鉗位開關的通斷，ANPC擁有多種冗余的零電平開關狀態?？刂扑惴梢愿鶕?jù)器件的實時溫度或損耗模型，在這些冗余狀態間靈活切換，從而主動平衡各開關管的損耗，消除熱點，顯著提升變流器的容量利用率和壽命 。

3. 碳化硅（SiC）模塊在NPC/SST架構中的技術價值分析

SST要實現對傳統工頻變壓器的替代，必須在效率和體積上取得革命性突破。硅基器件受限于材料物理特性，難以同時滿足高壓、高頻和高效的要求。碳化硅（SiC）技術的成熟，特別是高壓大電流SiC MOSFET模塊的商業化，為NPC架構的SST注入了新的活力。

3.1 寬禁帶材料的物理降維打擊

SiC材料的禁帶寬度為3.26 eV，約為硅的3倍；擊穿場強是硅的10倍 。這些物理特性在功率器件層面轉化為巨大的性能優勢：

• 超低導通電阻： 高擊穿場強允許SiC MOSFET的漂移層（Drift Layer）做得極薄且摻雜濃度更高。這意味著在相同的耐壓等級下，SiC器件的比導通電阻（RDS(on)?×Area）遠低于硅器件。這對于SST至關重要，因?yàn)镹PC拓?fù)渲须娏髀窂缴洗?lián)的器件較多，降低單一器件的導通壓降能顯著提升整機效率 。
• 單極性導電與高速開關： SiC MOSFET是單極性器件，不存在IGBT中的少子拖尾電流（Tail Current）現象。這使得SiC MOSFET的關斷速度極快，關斷損耗（Eoff?）極低。結合極小的反向恢復電荷（Qrr?），SiC器件允許SST的開關頻率從硅基的幾kHz提升至幾十甚至上百kHz 。
• 高溫運行能力： SiC的高熱導率（約硅的3倍）和寬禁帶特性使其能夠在更高的結溫下（如175°C甚至200°C）穩定工作，這簡化了SST的散熱系統設計，進一步提升了功率密度 。

3.2 關鍵參數實證分析：基于基本半導體（BASIC Semiconductor）SiC模塊

為了量化SiC模塊在NPC架構SST中的優勢，我們深入分析基本半導體（BASIC Semiconductor）的幾款代表性工業級SiC模塊規格書數據 32。

3.2.1 導通損耗的顯著降低

以基本半導體的 BMF540R12MZA3 模塊為例，該模塊采用Pcore?2 ED3封裝，額定電壓1200V，額定電流高達540A 。

• RDS(on)?數據： 在結溫 Tvj?=25°C 時，其典型導通電阻僅為 2.2 mΩ；即使在 175°C 的高溫下，電阻也僅上升至 3.8 mΩ 。
• 對比分析： 傳統的同電壓等級硅IGBT模塊，由于存在固定的集射極飽和壓降（VCE(sat)?），在小電流負載下效率較差。而SiC MOSFET呈現純阻性導通特征，在SST經常運行的輕載或半載工況下（如數據中心夜間低負荷），2.2 mΩ的超低電阻將帶來極低的導通損耗，顯著提升SST的全范圍加權效率 。
• NPC應用： 在NPC拓?fù)渲?，電流?jīng)常流經兩個串聯的開關管。如果使用SiC MOSFET，兩管串聯的總壓降依然極低，使得兆瓦級（MW）的SST設計成為可能，而無需像硅器件那樣通過大量并聯來降低損耗。

3.2.2 開關頻率與變壓器體積的解耦

開關損耗是限制SST頻率提升的根本原因?；景雽?dǎo)體的 BMF240R12KHB3 模塊（1200V/240A）數據顯示，其總開關損耗（Eon?+Eoff?）在800V/240A工況下僅約為 14.6 mJ 。

• 頻率飛躍： 相比之下，同規格的1200V硅IGBT模塊的總開關損耗通常在100mJ以上，主要?dú)w因于IGBT的拖尾電流和二極管劇烈的反向恢復 29。SiC模塊極低的損耗允許SST的AC/DC級和DC/DC級工作在 40kHz - 100kHz 的頻率范圍內，而不是硅基方案的2-5kHz。
• 體積縮減： 根據變壓器體積設計公式，磁芯體積大致與頻率成反比。從5kHz提升至50kHz，意味著SST核心的高頻隔離變壓器（HFT）體積可以理論上縮小近10倍。這不僅減少了昂貴的磁性材料和銅材的使用，也使得SST能夠以模塊化的形式安裝在空間受限的場所，如海上風電平臺或城市地下變電站 。

3.2.3 零反向恢復特性的系統級收益

在NPC逆變器的換流過程中，鉗位二極管的反向恢復特性對系統性能影響巨大。當主開關管開通時，如果互補的鉗位二極管存在較大的反向恢復電流，會在主開關管上產生巨大的開通電流尖峰和損耗，并引發嚴重的EMI問題。

• SiC SBD優勢： 基本半導體的 BMF80R12RA3 模塊集成了SiC肖特基勢壘二極管（SBD），其反向恢復電荷（Qrr?）僅為 0.3 μC 。這意味著在換流瞬間，幾乎沒有反向恢復電流沖擊。
• 系統簡化： 這種“零反向恢復”特性 消除了NPC拓?fù)渲袑?duì)復雜且有損的吸收電路（Snubber Circuits）的需求，簡化了電路設計，降低了BOM成本，并大幅減少了高頻噪聲的產生，使得SST更容易滿足電網的電磁兼容（EMC）標準 。

3.3 封裝技術對SST可靠性的加持

SST作為電網設備，其設計壽命通常要求達到20年以上，且需承受劇烈的功率循環和環境溫度變化。SiC芯片的高功率密度對封裝技術提出了極高要求。

• 氮化硅（Si3?N4?）基板： 基本半導體的Pcore?2系列模塊（如BMF240R12E2G3）采用了Si3?N4? AMB（活性金屬釬焊）陶瓷基板 。研究表明，Si3?N4? 的斷裂韌性和抗彎強度遠高于傳統的氧化鋁（Al2?O3?）或氮化鋁（AlN）基板 。在SST承受風電或光伏功率波動引起的熱循環時，Si3?N4? 基板能有效抵抗銅層與陶瓷層因熱膨脹系數不匹配而產生的剝離失效，顯著延長模塊壽命 。
• Press-Fit 壓接技術： 傳統的焊接連接在長期振動和熱循環下容易產生焊點疲勞裂紋。BMF240R12E2G3模塊采用了Press-Fit壓接技術 。這種冷連接方式消除了PCB板級的焊點，提供了極高的機械可靠性和抗振動能力，非常適合安裝在如軌道交通牽引SST等高振動環境中。

4. NPC三電平架構的發展趨勢：邁向全SiC

拓?fù)涞臉O簡與高效化

隨著1200V以上更高電壓等級SiC器件（如3.3kV, 10kV）的研發進展，SST的拓?fù)浣Y(jié)構呈現出簡化的趨勢。

• 減少級聯數量： 使用高壓SiC器件構建的NPC單元，可以直接耐受更高的直流母線電壓。例如，使用3.3kV SiC MOSFET的NPC單元可以直接接入更高的電壓等級，從而減少級聯模塊的數量（Cell Count），降低了SST系統的復雜度和控制難度，提高了可靠性 。
• 兩電平回歸的討論： 在某些特定電壓等級下，高壓SiC的出現甚至讓簡單的兩電平拓?fù)渲匦戮哂懈?jìng)爭力，但在中壓直掛場合，為了降低絕緣應力和EMI，NPC三電平依然是平衡性能與器件應力的最佳選擇。

5. 典型應用場景與未來展望

5.1 數據中心（Data Centers）

AI算力的爆發導致數據中心能耗激增。傳統的“中壓交流-低壓交流-直流”的多級配電架構效率低下且占地巨大。趨勢是向“中壓直掛直流”（MVDC）架構轉型，即SST直接將10kV/20kV交流電轉換為800V或400V直流電供給服務器機架 。在此場景下，基于SiC的NPC型SST憑借其高功率密度（節省寸土寸金的機房空間）和高效率（降低PUE值）成為關鍵技術。基本半導體的BMF540R12MZA3（540A）模塊的高電流能力恰好滿足數據中心對大功率供電單元的需求 。

5.2 電動汽車超充站（Ultra-Fast EV Charging）

兆瓦級充電站對電網造成巨大沖擊，且需要隔離型DC/DC變換?；贜PC架構的SST可以作為充電站的“能源路由器”，直接從中壓電網取電，通過高頻變壓器隔離后輸出直流，不僅提供了必要的電氣隔離，還能通過控制算法向電網提供無功支持，維持電網穩定 。SiC模塊的高頻特性使得充電站設備可以小型化，易于在城市環境中部署。

5.3 2025-2030技術路線圖

• 電壓等級上探： 隨著SiC外延技術的進步，未來將出現更多針對3.3kV、6.5kV甚至10kV的SiC模塊，這將推動NPC SST向更高電壓等級的配電網滲透 。
• 智能功率模塊（IPM）： 為了應對SiC極快的開關速度帶來的驅動挑戰，集成柵極驅動、保護電路和溫度監測的SiC IPM將成為趨勢，降低SST的研發門檻 。
• 成本平價： 隨著8英寸SiC晶圓產能的釋放，SiC成本將持續下降，全SiC ANPC SST將逐漸取代混合方案，成為中壓領域的標準配置 。

6. 結論

NPC三電平架構與SiC功率模塊的深度融合，正在重塑固態變壓器的技術形態。NPC架構解決了中壓領域的耐壓與諧波問題，而SiC技術則攻克了傳統硅基方案在頻率、效率和熱管理上的物理極限。

通過對基本半導體BMF系列模塊的分析可見，現代SiC模塊在低導通電阻（低至2.2mΩ）、極低開關損耗（~15mJ總開關能）以及高可靠性封裝（Si3?N4?、Press-Fit）等方面的突破，已經為高性能SST的工程化鋪平了道路。未來，隨著主動鉗位（ANPC）控制策略的普及和SiC成本的進一步優化，基于SiC的NPC固態變壓器將成為構建高效、智能、靈活的現代能源互聯網的基石裝備。
