摘要

在全球能源轉型與新型電力系統建設的浪潮下，電化學儲能（BESS）正邁向TWh時代。作為儲能系統的核心“心臟”，集中式儲能變流器（PCS）面臨著從1500V向2000V高壓架構全面轉型的技術拐點。傾佳電子深入剖析了大儲場景下集中式PCS的拓撲演進邏輯，重點探討了在1500V 3電平ANPC（有源中點鉗位）架構成為主流的背景下，采用國產碳化硅（SiC）MOSFET模塊——基本半導體（BASiC Semiconductor）BMF540R12MZA3，搭配先進的兩級關斷（Two-Stage Turn-Off）驅動技術，替代傳統進口硅基IGBT模塊（如英飛凌FF900R12ME7和富士電機2MBI800XNE-120）的可行性與深遠影響。

研究發現，盡管BMF540R12MZA3的標稱電流（540A）低于對標的IGBT產品（800A-900A），但得益于SiC材料的極低開關損耗與阻性導通特性，在PCS高頻化（>10kHz）與部分負載工況下，其“可用功率容量”反超傳統IGBT。兩級關斷驅動技術的引入，成功解決了SiC器件在極高開關速度下的電壓過沖與短路保護難題，使其具備了工業級的可靠性。商業層面，該替代方案不僅能顯著降低系統BOM成本（減少磁性元件與散熱器體積），提升全生命周期投資回報率（LCOS），更是在供應鏈安全與國產化替代戰略中具有里程碑意義。

1. 宏觀背景與技術趨勢：大儲PCS的“高壓化”與“高頻化”突圍

1.1 全球及中國大儲市場發展態勢

2024年，全球儲能市場延續了爆發式增長，新增裝機量預計同比增長超過75%，且有望在2030年前突破太瓦時（TWh）大關 。中國作為全球最大的儲能市場之一，在“雙碳”目標的驅動下，大基地配套儲能（“大儲”）需求激增。然而，行業也面臨著嚴重的“內卷”，成本壓力倒逼技術迭代。Wood Mackenzie指出，保護主義抬頭加劇了供應鏈風險，而技術進步帶來的成本下降是緩解這一壓力的關鍵 。

在這一背景下，集中式PCS作為連接電池簇與電網的樞紐，其技術發展呈現出明顯的“降本增效”導向。相比于組串式PCS在靈活性上的優勢，集中式PCS憑借單機功率大（2.5MW-5MW）、單位功率造價低、電網支撐能力強等特點，依然是地面電站級儲能的主流選擇 。

1.2 1500V DC架構：不可逆轉的行業標準

從2024年起，1500V DC系統已徹底取代1000V系統成為大儲的標準配置。這一轉變的物理與經濟邏輯十分強硬：

功率密度提升： 在電流不變的情況下，電壓提升50%，系統功率密度直接提升50%。

BOS成本降低： 更高的電壓意味著在相同功率下電流更小，從而減少了直流線纜的截面積和用量，降低了匯流箱和開關器件的數量。據測算，1500V系統相比1000V系統，線纜損耗可降低約50%，系統BOM成本降低10%以上 。

效率提升： 更高的電壓等級減少了線路上的I2R損耗，提升了系統往返效率（RTE）。

然而，1500V架構對功率半導體器件提出了嚴峻挑戰。傳統的1200V IGBT在兩電平拓撲中無法直接承受1500V母線電壓；而1700V IGBT雖然電壓等級夠，但在1500V母線下工作時，應對宇宙射線（Cosmic Ray）誘發失效的余量不足，且其開關損耗顯著高于1200V器件 。

1.3 拓撲架構演進：從2電平到3電平ANPC

為了適配1500V高壓并兼顧效率，集中式PCS的拓撲架構發生了根本性變革。

1.3.1 傳統2電平與I型/T型NPC的局限

2電平（2-Level）： 結構簡單，但 switching stress（開關應力）大，諧波含量高（THD大），需要巨大的輸出濾波器。在1500V系統中，需串聯器件或使用3.3kV高壓器件，成本與損耗均不可接受。

I型NPC（二極管鉗位）： 雖然解決了耐壓問題（使用1200V器件分擔1500V），但在長時運行中，不同位置的開關管損耗分布極不均勻。外管（Outer Switches）和內管（Inner Switches）的熱應力差異導致系統容量被最熱的器件“短板”鎖死。

1.3.2 3電平ANPC（有源中點鉗位）的統治地位

2024-2025年的主流選擇是**3-Level ANPC（Active Neutral Point Clamped）**拓撲 。

架構原理： ANPC在NPC的基礎上，將鉗位二極管替換為有源開關（IGBT或MOSFET）。

核心優勢：

損耗均衡（Thermal Balancing）： 通過特定的調制策略（Modulation Scheme），可以主動控制電流路徑，將導通損耗和開關損耗在六個器件之間靈活分配。這打破了熱分布不均的瓶頸，大幅提升了模塊的輸出功率能力 。

耐壓分配： 允許使用成熟的1200V器件來構建1500V系統，每個器件在關斷狀態下僅承受約750V電壓，安全余量充足。

冗余性： 在某些故障模式下，有源開關提供了更多的保護與重構路徑。

1.4 下一代趨勢：碳化硅（SiC）的引入

盡管硅基IGBT在ANPC中表現尚可，但受限于“拖尾電流”（Tail Current），其開關頻率通常限制在3-5kHz。為了進一步縮小PCS體積（特別是昂貴的銅基磁性元件），行業迫切需要將頻率提升至20kHz以上。這為SiC MOSFET的登場鋪平了道路。SiC器件無拖尾電流、反向恢復電荷極低，是實現高頻、高壓、高效率PCS的終極解決方案 。

2. 競品技術畫像：進口IGBT模塊的性能基線

在探討替代方案之前，必須精準刻畫被替代對象——進口IGBT模塊的技術特征。目前市場上占據主導地位的是英飛凌的EconoDUAL? 3封裝IGBT7系列和富士電機的X系列。

2.1 標桿A：英飛凌 (Infineon) FF900R12ME7

該模塊是工業界的“黃金標準”，采用了微溝槽柵（Micro-pattern Trenches）第7代IGBT技術 。

規格： 1200V / 900A。

封裝： EconoDUAL? 3（標準化半橋封裝）。

靜態特性： 飽和壓降 VCE(sat)? 典型值為 1.50V (@900A, 25°C)，125°C時上升至1.65V。IGBT7優化了導通壓降，使其通態損耗較低 。

動態特性：

開通損耗 Eon? (900A, 600V, 150°C): 約 170 mJ 。

關斷損耗 Eoff? (900A, 600V, 150°C): 約 158 mJ 。

盡管IGBT7相比前代大幅降低了損耗，但受限于雙極性載流子復合機制，其拖尾電流導致的關斷損耗依然顯著，限制了其在高頻（>8kHz）下的電流輸出能力。

2.2 標桿B：富士電機 (Fuji Electric) 2MBI800XNE-120

富士X系列是另一款廣泛應用的主力產品，以堅固耐用著稱 。

規格： 1200V / 800A。

封裝： M285（兼容EconoDUAL 3）。

靜態特性： VCE(sat)? 典型值為 1.91V (@800A)，高于英飛凌IGBT7，意味著在大電流下導通損耗略高 。

動態特性：

Eoff? (800A, 600V, 125°C): 約 77.6 mJ 。富士通過優化場截止層減小了關斷損耗，但在絕對性能上仍受硅材料極限束縛。

2.3 痛點分析

在1500V / 2.5MW+ 的大儲PCS應用中，這兩款I(lǐng)GBT模塊面臨共同的瓶頸：

開關頻率天花板： 為了維持結溫在安全范圍內（通常<150°C），IGBT的開關頻率很難突破6kHz。這導致PCS必須配備體積龐大、重量驚人的LCL濾波電感，占據了機柜大量空間并增加了結構成本。

輕載效率低： 儲能系統常工作在部分負載（如調頻模式）。IGBT存在固有的“拐點電壓”（Knee Voltage, 約0.7-1.0V），導致在小電流下效率大打折扣。

3. 挑戰者登場：基本半導體 BMF540R12MZA3 技術解析

基本半導體（BASiC Semiconductor）推出的BMF540R12MZA3是一款1200V碳化硅MOSFET模塊，專為替代傳統IGBT模塊而設計。

3.1 核心參數與物理架構

器件規格： 1200V / 540A (TC?=90°C) 。

封裝形式： Pcore?2 ED3。這是一個戰略性的設計選擇，其外形尺寸和端子布局完全兼容英飛凌的EconoDUAL? 3封裝 。這意味著PCS制造商無需重新設計母排（Busbar）和散熱器，即可實現“原位替換”（Pin-to-Pin Replacement）。

芯片技術： 采用第三代SiC MOSFET技術，具備極低的導通電阻和優化的柵極氧化層可靠性。

熱管理： 采用高性能氮化硅（Si3?N4?）陶瓷基板和銅基板，熱阻極低，且具備卓越的功率循環壽命（Power Cycling Capability）19。

3.2 關鍵電氣特性：破解“電流數值差”的迷思

表面上看，用540A的SiC模塊去替代900A的IGBT模塊似乎是“降級”。但從半導體物理角度分析，這實際上是**“降維打擊”**。

3.2.1 阻性導通 vs. 雙極性導通

IGBT： Vdrop?≈Vknee?+IC?×rdynamic?。即使在10A電流下，壓降也接近1V。

SiC MOSFET： 純阻性特性，Vdrop?=ID?×RDS(on)?。

BMF540R12MZA3的典型 RDS(on)? 為 2.2 mΩ (25°C) 。

在200A（常見平均工況）下，壓降僅為 200A×0.0022Ω=0.44V，遠低于IGBT的~1.0-1.2V。

結論： 在占據儲能電站絕大多數運行時間的中低負載工況下，SiC的導通損耗降低了50%以上。

3.2.2 開關損耗的指數級下降

這是SiC最核心的殺手锏。由于它是單極性器件，不存在少數載流子復合過程，因此沒有拖尾電流。

反向恢復： SiC MOSFET的體二極管反向恢復電荷（Qrr?）極低，且主要由電容充電構成，幾乎沒有反向恢復損耗（Err?）。相比之下，IGBT模塊中的硅FRD二極管反向恢復損耗巨大 。

總開關損耗： 根據行業典型數據，同電壓等級下，SiC MOSFET的總開關損耗（Eon?+Eoff?）通常僅為同電流IGBT的 1/5 到 1/10 。

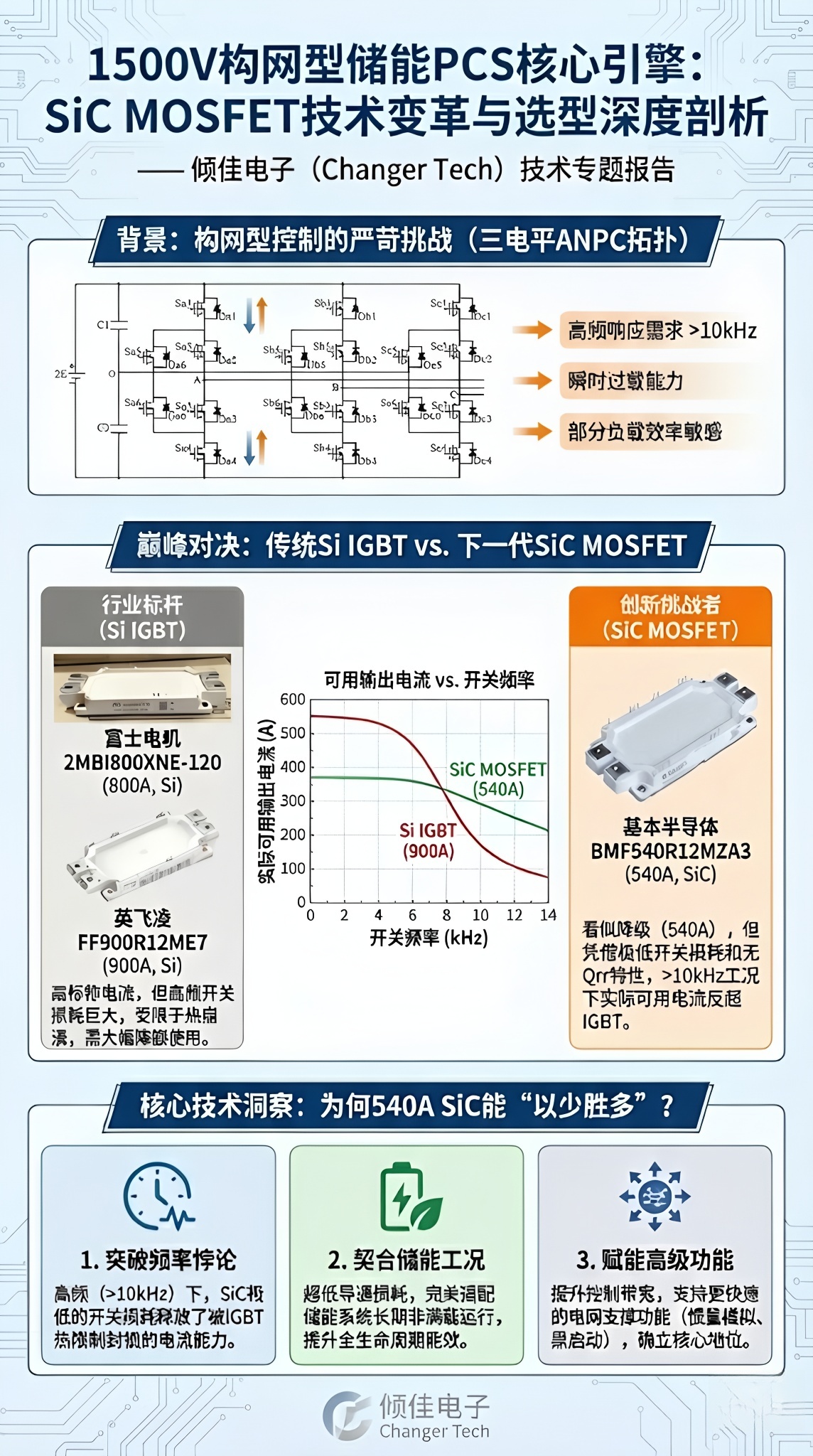

3.2.3 “可用電流”的反轉

額定電流（DC Rating）是衡量器件在直流導通下散熱能力的指標，而在PCS實際運行中，真正重要的是開關工況下的可用電流。

當開關頻率提升至10kHz-20kHz時：

IGBT (900A)： 巨大的開關損耗導致結溫迅速升高，必須大幅降額使用，實際可用電流可能降至400A以下。

SiC (540A)： 開關損耗極小，結溫溫升慢。在20kHz下，其可用電流可能依然保持在450A-500A水平。

結論： 在高頻大儲PCS應用中，540A的SiC模塊不僅能替代900A IGBT，甚至能提供更大的有效輸出功率裕量。

4. 關鍵使能技術：兩級關斷驅動 (Two-Stage Turn-Off)

如果說SiC MOSFET是“千里馬”，那么驅動IC就是“韁繩”。SiC器件極高的開關速度（dv/dt>50V/ns）雖然帶來了低損耗，但也引入了致命的風險：電壓過沖與短路保護難題。在BMF540R12MZA3的應用中，搭配兩級關斷驅動IC（如基本半導體的BTD25350系列或同類高級驅動）是實現安全替代的決勝關鍵。

4.1 為什么要使用兩級關斷？

4.1.1 抑制電壓過沖 (Voltage Overshoot Suppression)

在1500V ANPC系統中，母線電壓極高。當器件快速關斷大電流時，母排中的寄生電感（Lσ?）會產生感應電壓：

Vspike?=Lσ?×dtdi?

SiC的di/dt是IGBT的5-10倍。如果不加控制，疊加在750V-1000V直流電壓上的尖峰可能瞬間擊穿1200V的模塊 。

傳統方案： 增大柵極電阻（Rg?）來減慢開關速度。但這會直接導致開關損耗暴增，抵消了SiC的優勢。

兩級關斷方案： 允許使用極小的Rg?進行正常高效開關。僅在檢測到大電流或故障關斷時，驅動IC介入干預。

4.1.2 短路保護 (Short Circuit Protection)

SiC芯片面積小，熱容量低，其短路耐受時間（SCWT）通常只有2-3μs，遠低于IGBT的10μs 。當發生短路時，如果不立刻關斷，芯片會燒毀；如果關斷太快，巨大的di/dt會導致電壓過沖擊穿芯片。這是一個“兩難”困境。

4.2 兩級關斷的工作機理

兩級關斷驅動IC（Two-Stage Turn-Off Driver）通過精細的時序控制解決了上述矛盾 ：

故障檢測： 驅動芯片（如UU21632）通過DESAT引腳極速檢測到去飽和（短路）狀態。

第一級關斷（Soft Level）： 驅動器不直接將柵極拉到-5V，而是先將其電壓降至一個中間電平（例如+9V或0V）。

物理效應： 降低VGS?增加了溝道電阻，限制了流過的短路電流峰值，同時使電流下降的斜率（di/dt）變得平緩。

結果： 有效抑制了VDS?的電壓尖峰，防止過壓擊穿。

第二級關斷（Hard Level）： 經過預設的微秒級延遲（例如1-2μs），待電流和振蕩穩定后，驅動器將柵極強力拉低至-5V，徹底關斷器件。

4.3 技術價值：安全與效率的完美平衡

通過“BMF540R12MZA3 + 兩級關斷驅動”的組合，PCS設計獲得了雙重收益：

安全性： 將SiC這種“嬌貴”的高性能器件變成了像IGBT一樣“皮實”的工業級方案，能夠在1500V系統極其惡劣的工況下安全運行。

效率極致化： 工程師敢于在正常工作時使用極低的驅動電阻，充分釋放SiC的低損耗潛力，而無需擔心故障工況下的炸機風險。

5. 商業價值與供應鏈戰略分析

技術替代的最終動力來自于商業回報。用國產SiC模塊替代進口IGBT模塊，賬本該怎么算？

5.1 系統級BOM成本：從“貴買”到“省用”

雖然目前SiC模塊的單價仍略微高于同規格IGBT模塊（約為1.2-1.5倍），但在系統層面，成本邏輯發生了反轉 ：

磁性元件減重（-30%~50%）： 頻率從4kHz提升至20kHz，使得PCS輸出端的LCL濾波電感體積和重量減半。銅材和磁芯是PCS中成本占比極高的部分，這部分的節省往往能覆蓋SiC器件的溢價 。

散熱系統瘦身： 損耗降低40%以上意味著散熱器面積可以大幅減小，甚至可能在某些功率段將液冷系統簡化，或減小液冷機組的功率。

集裝箱功率密度提升： 體積減小使得標準20尺集裝箱的儲能功率從2.5MW提升至3.44MW甚至5MW。這意味著單位功率的集裝箱殼體、消防、輔助系統成本被攤薄 。

5.2 全生命周期收益（LCOS）：1%效率的含金量

對于電站業主而言，SiC帶來的商業價值體現在運營期。

RTE提升： 相比IGBT方案，SiC PCS可將系統的循環效率（RTE）提升1.5%-3% 。

收益測算： 假設一個100MWh的儲能電站，每天一充一放。1%的效率提升意味著每天少浪費1000kWh的電能。按20年壽命、0.5元/kWh的價差計算，僅電費節省就高達數百萬元，顯著降低了平準化度電成本（LCOS）。

5.3 供應鏈安全與國產化戰略

在“大儲”領域，供應鏈的自主可控是核心考量 。

去依賴化： 長期以來，大功率IGBT模塊被英飛凌、富士等國際巨頭壟斷，交期和價格受地緣政治影響大。

基本半導體的戰略地位： 作為國產SiC領軍企業，基本半導體提供了從芯片到封裝的完全自主方案。BMF540R12MZA3的推出，標志著國產功率器件在高端大功率領域具備了與國際巨頭掰手腕的能力。

Pin-to-Pin替代的商業策略： 采用兼容EconoDUAL 3的封裝，使得PCS廠商無需重新開?；蚋漠a(chǎn)線，即可快速推出“高效版”或“Pro版”產品，極大降低了切換成本和上市時間 。

6. 結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

BMF540R12MZA3碳化硅功率模塊搭配兩級關斷驅動IC取代進口IGBT模塊，不僅是器件層面的升級，更是集中式PCS應對1500V高壓化、高頻化趨勢的必然技術路徑。

技術層面： SiC MOSFET模塊憑借零拖尾電流和低導通電阻，突破了硅基IGBT模塊在1500V ANPC架構下的頻率與效率瓶頸。兩級關斷技術則是這一性能釋放的“安全閥”，確保了系統的高可靠性。

商業層面： 該方案通過“器件貴、系統省、運營賺”的邏輯，有效降低了儲能系統的綜合成本（LCOS），提升了產品競爭力。

戰略層面： 這一替代方案是國產半導體產業鏈向高端邁進的縮影，為中國儲能產業在全球競爭中提供了堅實的供應鏈保障。

未來，隨著SiC襯底成本的進一步下降和國產驅動芯片的成熟，全SiC模塊架構將在集中式大儲中占據主導地位，而BMF540R12MZA3及其配套驅動方案，無疑是開啟這一新時代的鑰匙。
