前言

在工業自動化、新能源以及高端裝備領域，穩定的信號隔離是系統安全的生命線。面對市場上成熟的進口解決方案，國產芯片正憑借性能升級與成本優勢實現突圍。今天，我們將深入解析納芯微電子NSI8100，并對比業界熟知的德州儀器ISO1640（ISO1540的升級款），看國產器件如何憑借硬實力成為設計升級的優選答案。

一產品定位同源：高可靠I2C隔離器

NSI8100與ISO1640均聚焦I2C總線的電氣隔離要求，核心定位高度一致。

核心功能：實現I2C/SMBus/PMBus接口的雙向信號隔離，阻斷高低壓域之間的電氣連接，抑制共模干擾，保護敏感電路。

適用場景：新能源汽車電池管理系統（BMS）、工業伺服驅動、儲能逆變器、高壓電源模塊等需要高低壓隔離通信的場景。

技術架構：均采用電容隔離技術（SiO2隔離屏障），可替代傳統光耦方案，具備更快響應速度、更低功耗與更長壽命。

• 品質認證：均通過AEC-Q100認證，工溫可覆蓋-40℃~125℃，滿足汽車電子與工業級的嚴苛環境要求。

二核心性能參數對比

納芯微的NSI8100在絕大多數性能指標上超越TI的ISO1640，具備明顯的優勢。雖然ISO1640在熱插拔支持和ESD保護方面提供了獨特的系統級功能，但在大部分通用場景中，NSI8100可作為ISO1640的高性能、低成本替代方案。

三國產優勢解析：性能超越

1、適配更靈活

在核心參數隔離電壓上，兩款器件主流封裝下均提供5kVrms的頂級工業隔離，但在8引腳封裝上，NSI8100略高，通用場景防護更充足。同時，NSI8100采用2.5V至5.5V的寬范圍對稱供電，而ISO1640兩側電壓范圍不完全對稱且門檻稍高。這使得NSI8100能無縫兼容更多種類的低壓MCU，簡化系統電源架構設計。略優的隔離電壓加上更寬的電壓范圍及更低的功耗，NSI8100相對而言適配更靈活。

2、運行更穩定

在電機驅動、光伏逆變器等強噪聲環境中，共模瞬態抗擾度（CMTI）直接決定通信穩定性。NSI8100高達150kV/us的CMTI，相比ISO1640（100kV/us）而言，能抵御更強的瞬時電壓沖擊，有效抵抗多電源系統中上電時序異步、地電位波動帶來的共模噪聲，降低系統啟動失敗或通信異常的概率。

3、通信更高效

對于需要快速響應的系統，NSI8100的2MHz最大時鐘頻率比ISO1640的1.7MHz更具余量，適配高速SMBus/PMBus數據傳輸（如儲能BMS多電芯監測）。同時，其32.8ns的下降沿傳播延遲遠低于ISO1640的59ns，在多節點、長總線應用中信號同步性更優，無“拖尾”干擾，減少數據傳輸誤碼率。

4、成本更可控

在保證頂尖性能的同時，NSI8100帶來了更具競爭力的總擁有成本（TCO）優勢。其直接物料成本通常更具吸引力，結合本土化生產和供應，能為企業有效緩解成本壓力并保障供應鏈安全，避免潛在的斷供風險。

四

功能差異化：各有所長

1、ISO1640的獨特功能

ISO1640最大的差異化價值在于其集成熱插拔控制器，允許在系統不斷電的情況下安全地插入或拔出I2C模塊。這使其在測試設備、模塊化儀器、可插拔通信背板等場景中更具優勢。此外，其較高的ESD保護能力也為接口提供了額外安全保障。

2、NSI8100的設計優勢NSI8100雖然沒有集成熱插拔功能，但其內部防低電平閂鎖設計解決了一個常見于隔離I2C電路中的隱蔽問題——當隔離器件兩側上電時序不當或電源異常時，總線可能被“鎖死”在低電平。NSI8100通過內部偏置電路有效預防了此問題，提升了系統魯棒性，簡化了外圍電路設計。

五

替代兼容性：無縫銜接，零成本遷移

部分國產替代的核心痛點之一是兼容性，而NSI8100卻能與ISO1640實現高度兼容。

1、硬件層面：即插即用的替換體驗

引腳定義匹配：兩款器件的SDA、SCL、VDD、GND等關鍵引腳位置一一對應，SOP8/SOIC8、SOW16/SOIC16封裝的引腳間距與封裝尺寸幾乎完全一致，無需修改PCB版圖即可直接替換。

電源設計覆蓋：NSI8100的2.5V至5.5V的寬供電范圍完全覆蓋ISO1640的工作電壓需求，與主流MCU、傳感器的電源系統兼容，無需額外增加電平轉換電路。

熱設計兼容：兩款器件的功耗水平接近，NSI8100的低功耗特性更利于散熱，在密集布局的PCB板上可直接復用原有散熱設計。

2、軟件層面：協議透明化適配

I2C協議天然兼容：兩款器件均為透明式隔離器，不改變I2C總線的通信協議與時序邏輯，主機與從機無需修改軟件代碼即可正常通信。

• 寄存器配置無差異：均無需額外配置寄存器，上電即可工作，避免了替代過程中額外的軟件調試成本。

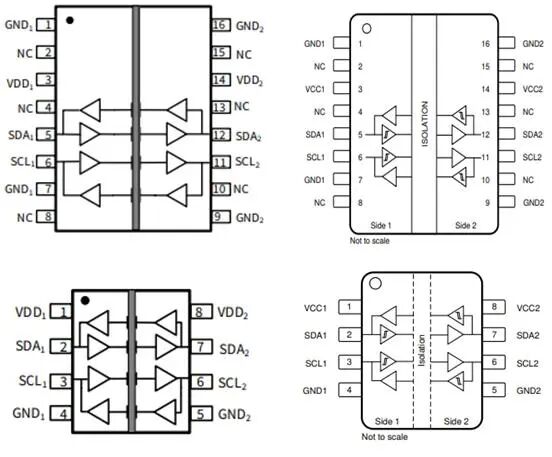

引腳對照?qǐng)D（左NSI8100，右ISO1640）

六結語

從行業趨勢來看，隨著新能源汽車、儲能等高壓場景的快速擴張，I2C隔離器的市場需求將持續增長。納芯微NSI8100作為國產高性能I2C隔離器，在核心性能上實現對ISO1640的超越，加上精準兼容設計，可成為通用場景中“高性能+低成本”的優選替代方案；而ISO1640憑借其熱插拔功能，在特定應用領域建立了護城河。

對于本土終端企業而言，NSI8100不僅能滿足絕大多數場景的性能需求，更能通過本土化供應與成本優勢降低項目風險。未來，隨著國產器件在長期可靠性、極端環境適應性等方面的持續驗證，國產隔離器將在更多高端場景實現突圍，推動中國半導體產業鏈自主可控升級。
