隨著增強現實（AR）技術在消費電子、醫療及工業等領域的快速發展，市場對高性能光學元件的需求日益迫切。高折射率光學組件是實現設備輕薄化、擴大視場、提升沉浸感的關鍵。金屬氧化物雖具有高折射率、高透過率和良好的穩定性，是理想材料，但其傳統制造方法——如氣相沉積工藝復雜、成本高昂，溶膠-凝膠法則需高溫處理，易導致基板不匹配、表面缺陷等問題，嚴重制約了AR光學元件的規?；c低成本制造。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

為突破這一瓶頸，研究團隊研發了基于UV固化的金屬氧化物前驅體技術。該技術通過精心設計的配方，可在低溫（低至100°C）下形成無機涂層，其折射率可在1.30至2.35范圍內精確調控。所得涂層具備原子級光滑表面、低光學損耗及優異的環境穩定性，不僅兼容多種基材與集成工藝，更為實現AR光學元件的高性能、低成本與規?；a(chǎn)提供了切實可行的創新解決方案。

1

實驗方法

flexfilm

通過系統調節前驅體組成、濃度、溶劑及反應條件，實現對薄膜折射率的精確控制。采用實驗設計方法優化配方，確保薄膜高透明、低霧度。材料為無納米顆粒體系，黏度可低至1.5 cP。

基板經等離子清洗后，通過旋涂成膜并在UV下固化，最后在100–250°C范圍內完成熱處理。采用光譜橢偏儀、透射光譜儀、霧度測試儀及掃描電鏡對薄膜性能進行全面表征。

2

實驗結果

flexfilm

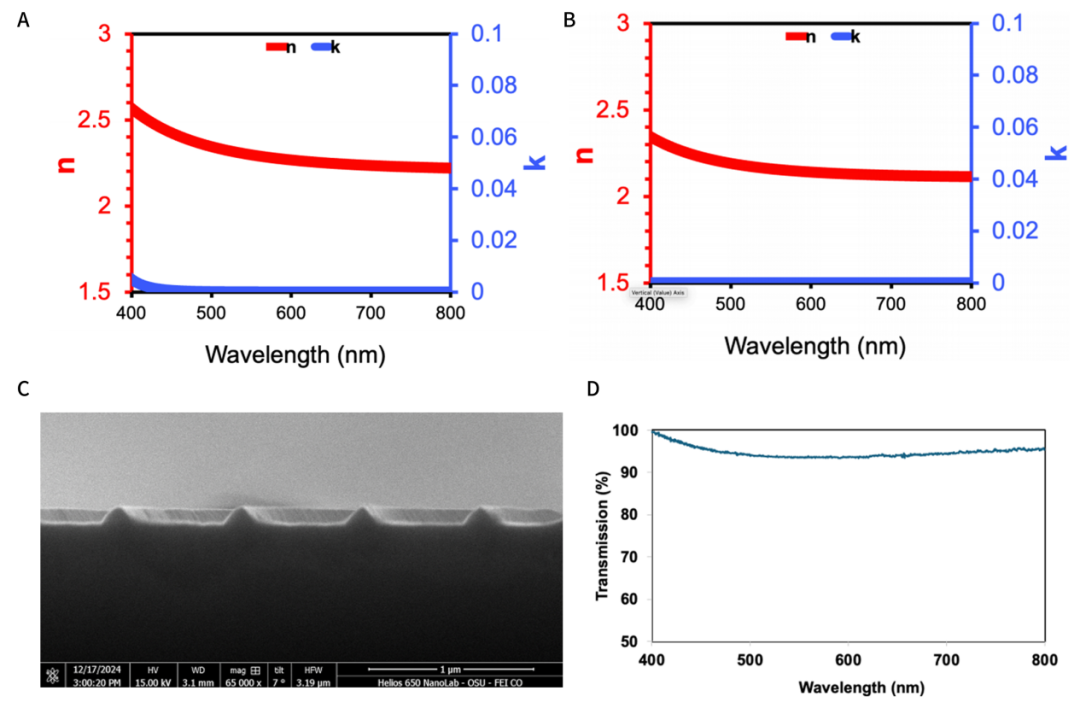

A經250℃烘烤后高折射率薄膜的色散曲線示例,B經紫外固化后再進行100℃烘烤的沉積薄膜的色散曲線,C硅基上折射率為2.25 的光柵橫截面掃描電子顯微鏡（SEM）圖像,D折射率為2.30、厚度約 100 納米的薄膜在高折射率玻璃上的光學透射率

所開發的前驅體可在UV照射下于低溫固化成膜，形成均勻致密的無機層。折射率可在1.30–2.35范圍內調控，薄膜表面光滑、霧度低、機械與熱穩定性良好。在250°C下固化可獲得折射率達2.30的薄膜；而在100°C下固化仍能實現折射率約2.16，且可見光區吸收極低。通過該技術成功制備出結構清晰、側壁光滑的光柵，證明其在微納光學加工中的適用性。薄膜在可見光區透射率超過90%，顯示出優異的光學透過性能。

研究團隊成功開發出一系列UV固化、無納米顆粒、低黏度的金屬氧化物基墨水體系。該體系可在低至100°C的溫度下固化，并實現高折射率（1.30 ≤ n ≤ 2.35）。薄膜具有低吸收、高透光、優異熱穩定性和化學穩定性，適用于各類光學元件制造。作為概念驗證，研究團隊已成功制備出高均勻性光柵，彰顯該材料在AR/VR設備、OLED及其他先進光學市場中的應用潛力。PhosioLux薄膜以其獨特性能，為下一代沉浸式光學系統的規?；c低成本制造提供了可行的技術路徑。

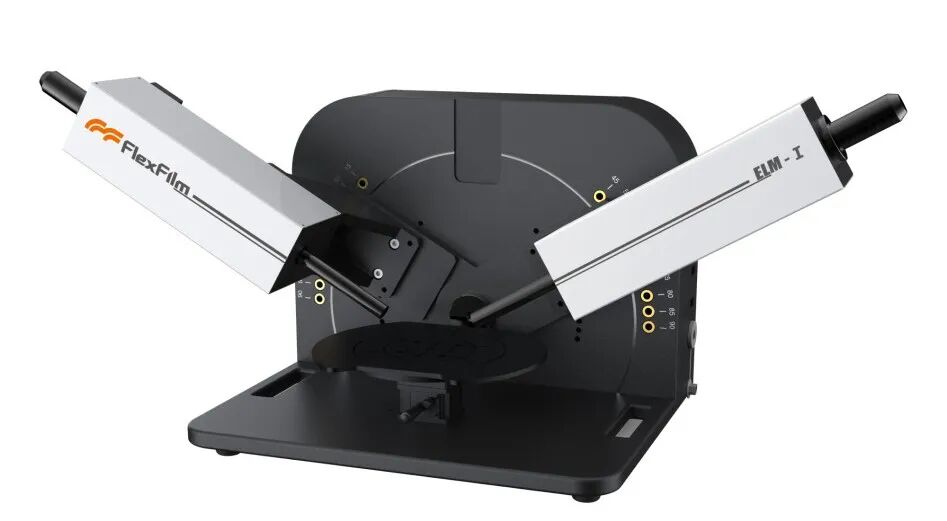

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。
