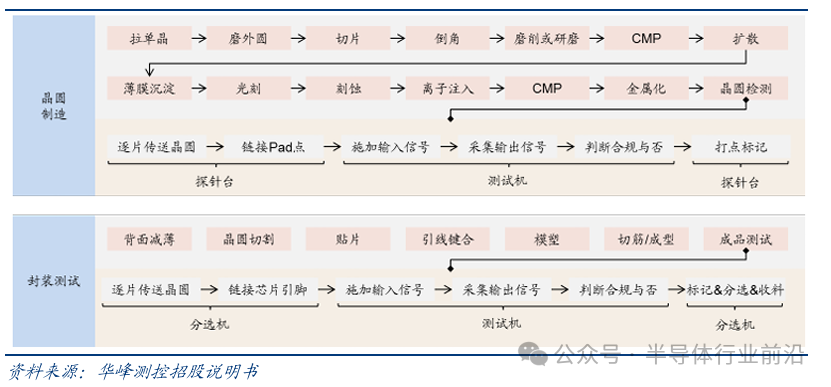

（一）測試設備貫穿半導體制造全流程半導體測試設備是集成電路產業鏈核心裝備，涵蓋晶圓測試、封裝測試及功能驗證等環 節。半導體測試設備貫穿于集成電路制造的全生命周期， 且因半導體生產流程極其復雜， 為了防止壞品流入下一道高成本工序，測試必須分段進行，主要在晶圓制造后的CP測試 與封裝后的FT測試兩大核心環節發揮決定性作用：

CP測試（Circuit Probing/Wafer Sort）：發生在晶圓制造完成之后、封裝之前。測試 機配合探針臺，通過探針卡與晶圓上的裸芯接觸施加輸入信號并采集輸出信號，測試 其功能和電性參數。測試結果通過通信接口傳送給探針臺，探針臺據此對芯片進行打 點標記，形成晶圓的 Mapping，即晶圓的電性測試結果。核心目的是“挑出壞 Die”， 避免將不合格的芯片封裝進昂貴的管殼中，從而節省封裝成本。

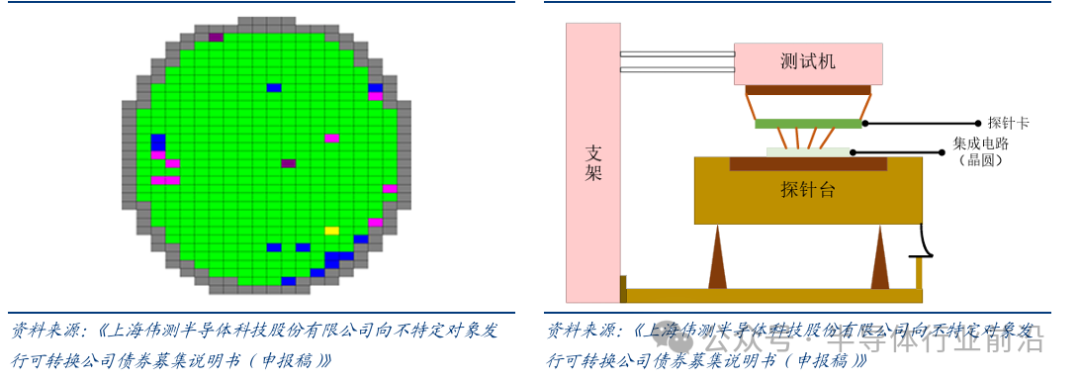

圖：晶圓Mapping示意圖；晶圓測試系統示意圖

FT測試（Final Test）：發生在封裝完成之后、出貨之前。測試機配合分選機，對封 裝好的芯片進行全功能測試（包括邏輯功能、性能指標、環境適應性等）和電參數測 試。分選機將芯片自動送入測試工位，并通過基座與連接線將芯片引腳接入測試機； 測試機施加測試信號并采集輸出結果，判斷芯片功能與性能是否達標，測試結果回傳至分選機，由其完成芯片的分選、標記及收料或編帶。FT核心目的是“把好最后一關”， 確保交付給下游終端廠商的產品是100%合格的成品。

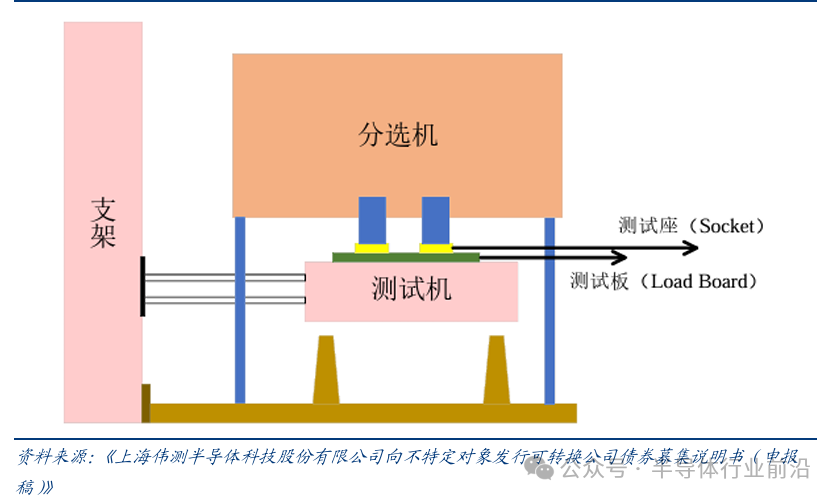

圖：成品測試系統示意圖

測試設備主要包括測試機、分選機、探針臺三大類型。 ? 測試機（ATE）：作為測試系統的“大腦”，負責運行測試程序并處理數據，價值量 占比最高。2024年約占中國測試設備市場總規模的62.3%。 ? 探針臺（Prober）：作為CP環節的“機械手臂”，將晶圓逐片自動傳送至測試位置， 芯片的管腳通過探針、專用連接線與測試機的功能模塊進行連接的設備。2024年約 占中國測試設備市場總規模的20%。 ? 分選機（Handler）：作為 FT 環節的“自動化搬運工”，是根據集成電路不同的性 質，對其進行分級篩選的設備。2024年約占中國測試設備市場總規模的17.7%。 ? 其他（如探針卡、Socket等）：耗材及輔助設備。

1、測試機多細分賽道結構性分化，SoC與存儲共筑高價值量技術深水區依據被測芯片的功能差異，測試機市場劃分為模擬、SoC、存儲及射頻四大核心賽道，各 賽道在參數性能、價格區間及國產化程度上存在顯著的結構性差異。參考觀研天下整理 數據，這四類設備構成了清晰的金字塔結構，由低速高精度向高速高并行逐級抬升：模擬及混合信號測試機（Analog/Mixed Signal）：技術相對成熟，國產化率較高，競 爭焦點在于高精度而非高速度。 這類設備主要針對電源管理（PMIC）、放大器及分 立器件（MOSFET/IGBT）。其單芯片引腳數通常在10個以內，測試速度僅需5-10MHz， 向量深度較淺。

射頻（RF）測試機：核心壁壘在于射頻板卡的頻率覆蓋、帶寬與測量精度，主要應 用于PA及射頻開關測試。雖然引腳數同樣較少，但需支持5G/6G等最新通信標準， 對頻率與帶寬精度要求極高，單價約30–40萬美元，技術難度顯著高于模擬類設備。

SoC測試機：市場份額最大且壁壘極高，面向CPU、GPU、MCU及手機AP等復雜 數字芯片。其核心挑戰在于大規模數字通道與多協議協同處理，引腳數可達數千個， 測試速度覆蓋100MHz至1.6GHz以上，向量深度可達256MV以上，并需支持MIPI、 PCIe、DDR等上百種通信協議。設備單價跨度約20萬–150萬美元，目前國產化率 較低，是國產廠商攻堅的主戰場。

存儲測試機：主要用于DRAM與NAND Flash測試，技術核心在于極致并行測試能 力。為降低單位測試成本，單機需同時測試1024個甚至更多DUT，測試頻率可達 200MHz–6GHz以上，對系統調度與熱管理能力提出極端要求，單價約100萬–300 萬美元，是測試機中價值量最高、也是國產化率最低的“深水區”之一。從市場結構看，SoC測試機已成為當前測試機市場中占比最高的細分品類。

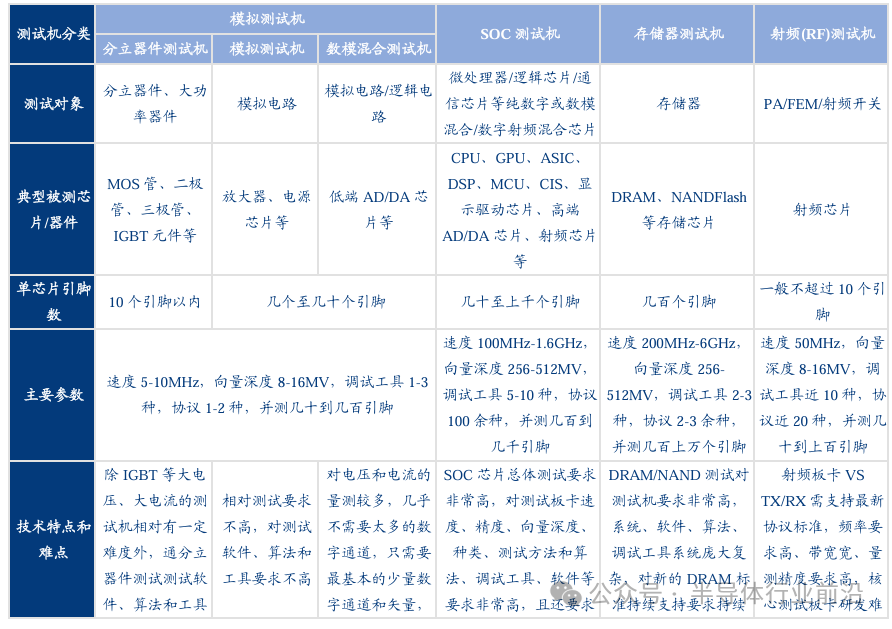

圖：不同種類測試機特征區別對比

2、探針系統筑牢晶圓測試精密基石，MEMS探針卡隨先進制程加速滲透探針臺系統由精密機械、光學觀察、探針定位、環境控制與信號接口等子系統協同構成。其中精密機械平臺包含載物臺、探針座與減震系統，載物臺負責樣品高精度移動定位， 高端設備定位精度可達≤1μm，減震系統用于隔離外部振動；顯微觀察系統配備長工作距 離物鏡，放大倍數一般覆蓋50×–500×并支持明場/暗場觀察，以便監控探針與焊盤接觸； 探針定位系統由探針臂、探針座及manipulator構成，支持多探針同時接觸，兼容鎢針（直 徑≤25μm）、鈹銅針及射頻探針（頻率≤67GHz）等；高端機型可集成溫控（-40℃~300℃ 或更寬）、磁控（≤1T）與真空等環境模塊；信號連接端提供BNC、SMA、Triax等接口， 并通過低噪聲屏蔽設計將噪聲控制在≤1nV，以滿足高精度測試需求。

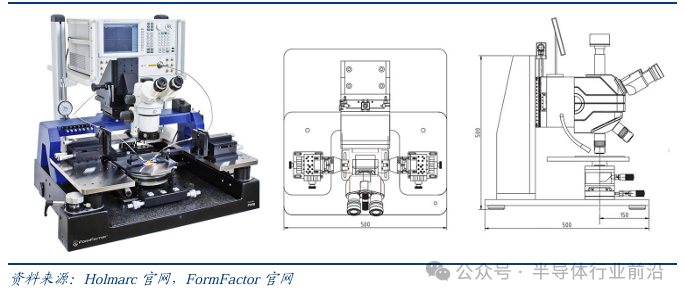

圖：探針臺典型形態及結構俯視、側視示意圖

探針卡（Probe Card）作為連接ATE測試機臺和半導體晶圓之間的接口，結構類似于一 塊定制的PCB。它由探針和其他功能部件組成。探針是探針卡的核心部件，負 責實際與晶圓接觸，PCB則作為載體，承載探針和其他元件，并實現信號傳遞。根據結 構和技術可以分為以下幾種類型： 懸臂式探針卡：探針呈懸臂伸出、成本較低，通常用于焊墊或凸塊較大的傳統模擬/ 部分邏輯芯片，但探針相對較粗、針痕較深，重復接觸下更易造成焊墊損傷； 垂直式探針卡：探針垂直排列，可承載更高針數并適配更小焊墊間距，適用于手機 處理器、GPU等高端芯片，針痕較淺且更適合多次測試；

MEMS探針卡：基于微機電系統工藝實現更精細的探針制造與更高的一致性，可滿 足超高針數與極小間距測試需求，常用于7nm、5nm等先進工藝高端處理器或GPU。 隨著制程微縮推動焊墊間距持續收縮，探針卡技術路線加速向高端集中，MEMS探針卡 已成為主流方案，TechInsights 數據顯示2024年市場份額達69.77%，其在高針數、細間 距、低損傷與穩定性方面的優勢，將在5G、AI與物聯網等應用驅動下進一步強化需求。

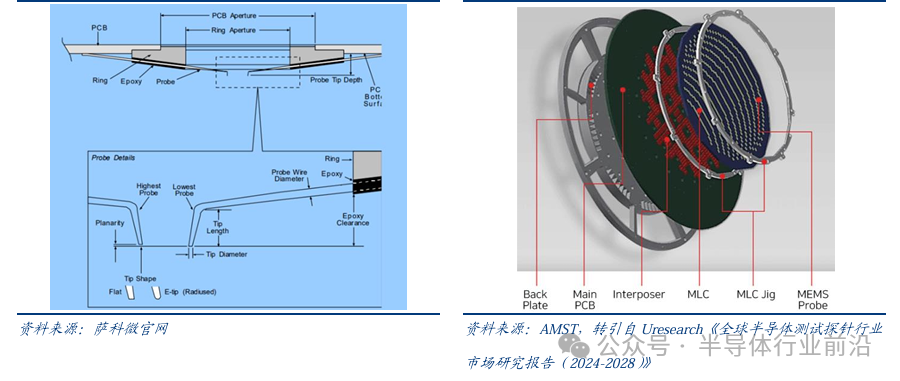

圖：懸臂式探針卡結構示意圖；MEMS探針卡示意圖

分選機負責芯片的自動拾取、傳輸、溫控與分類，依據機械結構不同分為平移式（Pick & Place）、轉塔式（Turret）和重力式（Gravity）。不同種類的分選機在包括單位小時產 出（UPH）、可分選封裝尺寸（Package size）和測試工位（Site）等技術參數上的側重有 所不同，三種分選機采用不同的技術路線，適用不同的分選場景。

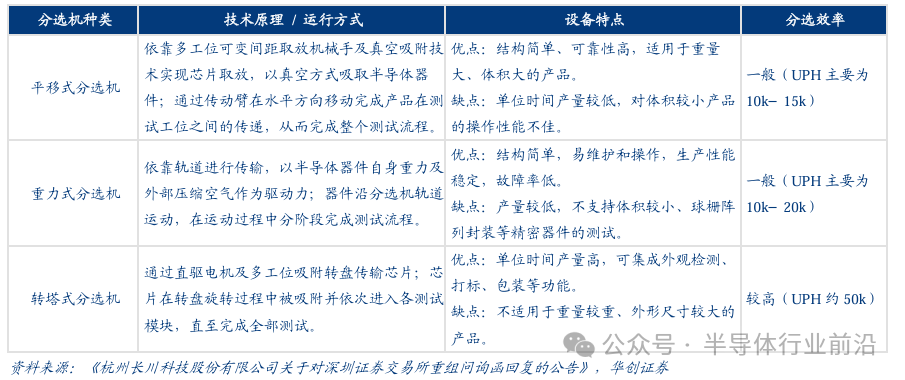

圖：各類型分選機的適用場景、運作方式及優缺點不同平移式與轉塔式占據絕對主流，重力式更多服務傳統封裝、占比相對較低。平移式具有 工作量大、應用場景多、技術難度最大的特點，適用于大尺寸芯片，市場占比最高，達 47.36%；轉塔式具有測試速度快的特點，適用于高密度測試場景，市場占比達 43.34%； 重力式適配DIP、SOP等傳統封裝類型，市場占比僅為9.30%。
