FFT 的輸出不是 “連續的頻率譜”，而是離散的、等寬的頻率區間，每個區間就稱為一個 “頻率倉”（簡稱 “倉”）。可以類比為：把 “0Hz 到最高可測頻率” 的范圍分成了 N 個并排的 “箱子”，每個箱子就是一個頻率倉，每個倉對應一個特定的頻率范圍，最終 FFT 會計算出 “每個箱子里的信號能量有多少”。

頻率倉有三個核心參數：

1.數量（N）：一般是FFT的點數，例如1024點FFT 對應 1024 個倉。（只取前一半，后一半是冗余數據）

2. 中心頻率：每個倉的代表頻率，即表示該倉的頻率中點

例：44.1kHz 采樣率、1024 點 FFT，第 50 倉的中心頻率為：(50 * 44100)/1024 ≈ 2158Hz。

3. 分辨率（Δf）：每個倉的 “寬度”（即頻率范圍），等于中心頻率的間隔

例：44.1kHz 采樣率、1024 點 FFT，分辨率≈43Hz—— 意味著每個倉覆蓋 43Hz 的頻率范圍

FFT 輸出的每個頻率倉對應一個復數，這個復數的 “?！保ɑ蚰５钠椒剑┚痛砹嗽搨}(cāng)內所有頻率成分的總能量（或功率）。

直觀理解：倉的能量越高，說明原始信號中 “屬于這個頻率范圍的成分越強”。

單位：能量通常與 “振幅平方” 成正比，實際應用中常以 “分貝（dB）” 或 “功率譜密度（PSD）” 表示。

在 FFT 輸出的所有頻率倉中，能量值最大的那個倉，就是 “能量最高的頻率倉”。

它的物理意義是：原始信號中 “強度最強” 的頻率成分，主要集中在這個倉對應的頻率范圍內。

簡單說，它代表了信號的 “主導頻率”—— 即信號中最 “突出” 的頻率成分。

注意

不是 “單個頻率”：能量最高的頻率倉代表的是一個 “頻率范圍”，而非精確的單個頻率（除非信號是純正弦波且正好落在倉的中心頻率上）。

分辨率的影響：FFT 點數越多（分辨率越高），頻率倉越窄，對 “主導頻率” 的定位越精確。例如，1024 點 FFT 的分辨率是 43Hz，而 8192 點 FFT 的分辨率可降至 5.4Hz，能更精準地找到能量最高的頻率范圍。

頻譜泄露：如果信號的頻率不正好落在倉的中心頻率上，能量會 “泄露” 到相鄰的倉中，可能導致誤以為相鄰倉的能量更高。實際應用中通常會用 “窗函數”（如漢寧窗）來減少頻譜泄露。

“能量最高的頻率倉代表基波頻率”，這并非絕對真理，而是針對周期信號（如正弦波、方波、三角波，或人聲、機械振動等具有周期性的信號）的一種普遍規律。其核心原因在于周期信號的諧波構成特性—— 基波是信號的 “根本頻率”，且通常擁有最高的能量。諧波的作用是 “修飾” 信號的細節（比如方波的陡峭邊緣由高次諧波構成），但信號的整體周期性、“基調”（如聲音的音調、振動的主頻率）完全由基波決定。因此，信號的大部分能量會分配給基波，以支撐其基本形態。

非周期信號（如脈沖信號）沒有 “基波” 概念，其頻譜是連續的，能量最高的倉僅代表信號中能量最強的頻率成分，而非基波；

某些非線性系統產生的信號（如混沌振動），其諧波能量可能不隨頻率遞減，甚至出現高次諧波能量高于基波的情況。

FFT 的輸出是復數，每個頻率倉的復數都同時包含了該頻率分量的 “幅度信息” 和 “相位信息”，而功率則是幅度的衍生指標。

相位對應：FFT 的復數輸出天然包含頻率分量的相位信息，峰值倉位（最強分量）的復數輻角就是該分量的相位；

SINAD 計算：FFT 將有用信號（基波）、失真（諧波）、噪聲（非諧波隨機分量）分解到不同頻率倉，通過功率累加即可滿足 SINAD 的 “有用信號 / 干擾” 比值計算需求。

FFT IP核的配置

FFT的低位為實部，高位為虛部；

流水線I/O： 允許連續數據處理；
Radix-4突發I/O： 使用迭代方法分別加載和處理數據。使用資源大小比流水線解決方案小，但是轉換時間較長；
Radix-2突發I/O： 使用與基-4相同的迭代方法，但蝶形較小。使用資源比基-4更少，但是轉換時間更長；
Radix-2 Lite突發I/O： 基于基2體系結構，該變體使用時間復用方法使用更小的內核執行蝶形運算，代價是轉換時間更長

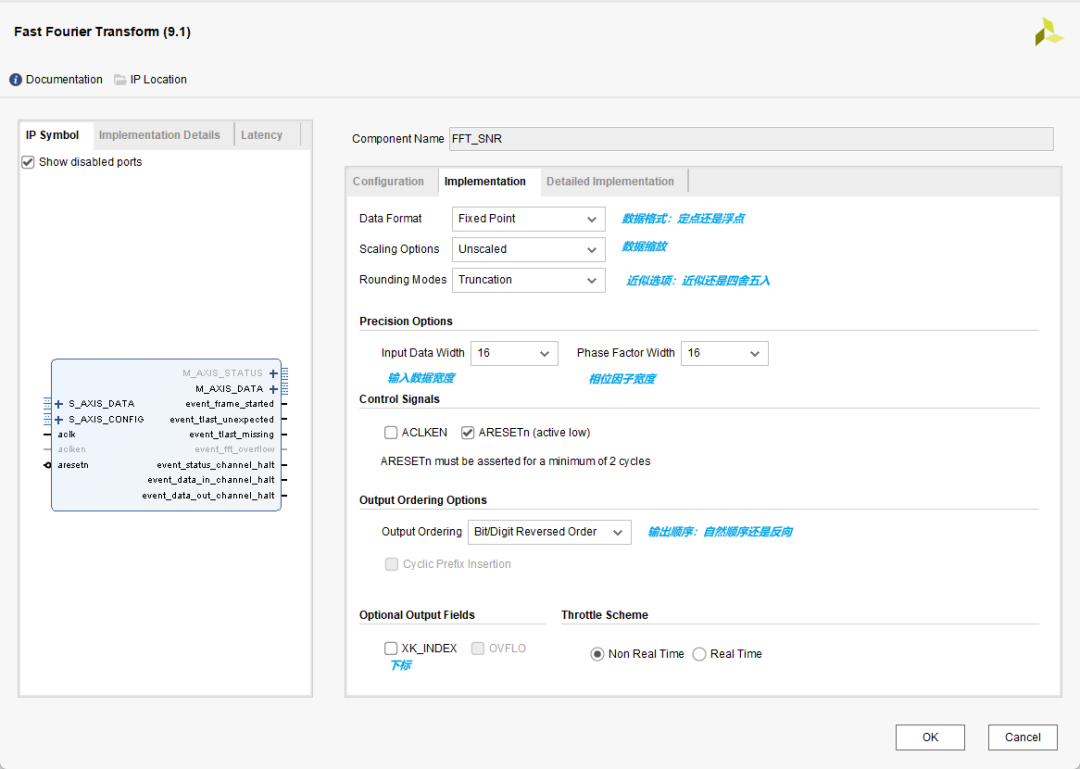

在上述的相位因子寬度（Phase Factor Width）直接影響 FFT 運算的精度、資源消耗和頻率響應特性。相位因子（即 FFT 蝶形運算中的旋轉因子）是 FFT 算法的核心系數，其位寬決定了旋轉因子的量化精度

1. 計算精度與誤差

舍入誤差：相位因子位寬越大，旋轉因子的量化精度越高，蝶形運算中的舍入誤差越小，最終 FFT 輸出的幅度和相位誤差越低。

低位寬（如 8 位）會導致旋轉因子近似度過低，高頻分量出現幅度衰減和相位偏移，甚至產生雜散。

高位寬（如 24 位）可將舍入誤差控制在極低水平，適合對精度要求高的場景（如通信、雷達信號處理）。

雜散與信噪比（SNR）：相位因子精度不足會引入周期性量化誤差，表現為 FFT 頻譜中的雜散分量。根據 Xilinx 文檔，24 位或 25 位相位因子在浮點模式下可實現接近理想的噪聲性能，而低位寬（如 12 位）可能導致雜散電平上升 3~6 dB。

2. 資源消耗

相位因子寬度直接影響 IP 核的硬件資源占用：

存儲資源：旋轉因子需存儲在 BRAM 或分布式 RAM 中，位寬越大，所需 ROM 容量越大（例如，16 位相位因子的 ROM 容量是 8 位的 2 倍）。

計算資源：復數乘法（蝶形運算的核心）需 DSP 單元支持，高位寬會增加 DSP 的使用數量（如 24 位相位因子比 16 位多消耗約 30% 的 DSP）。

資源敏感場景（如小型 FPGA 或多 IP 核集成）需平衡精度與資源，避免過度占用。

3. 頻率響應一致性

相位因子的精度會影響 FFT 對不同頻率分量的響應一致性：

高位寬可保證各頻率點的幅度 / 相位響應更接近理想 FFT；

低位寬可能導致特定頻率（如高頻）的響應偏差，影響頻譜分析的準確性。

二、配置策略與最佳實踐

根據應用場景選擇相位因子寬度，參考以下建議：

1. 按數據格式選擇

定點模式（Fixed Point）：相位因子寬度可在 8~34 位范圍內靈活配置：

低精度場景（如簡單頻譜監測、控制類應用）：選擇 8~12 位，以最小化資源消耗。

中等精度場景（如工業傳感、一般通信）：選擇 16~20 位，平衡精度與資源。

高精度場景（如雷達、寬帶通信、科學計算）：選擇 24~34 位，確保低誤差和高信噪比。

浮點模式（Floating Point）：相位因子寬度固定為 24 或 25 位（Xilinx 優化后的默認值），以在噪聲性能和資源消耗間取得平衡。

2. 按 FFT 結構選擇

FFT IP 核支持多種結構（如流水線 streaming、基 4 burst、基 2 burst），不同結構對相位因子寬度的敏感度不同：

流水線結構（高吞吐量，資源消耗大）：可選擇較高位寬（如 16~24 位），利用其充裕的資源提升精度。

突發結構（低資源，中等吞吐量）：建議選擇 12~16 位，避免資源過載。

3. 按系統需求驗證

若需嚴格保證精度，可通過仿真對比不同相位因子寬度的輸出：

用 MATLAB 生成理想 FFT 結果；

在 Vivado 中分別配置 8 位、16 位、24 位相位因子，對比輸出與理想結果的誤差；

選擇滿足精度要求且資源消耗合理的位寬。

在 FFT IP 核中，“Scaling Options”（縮放選項）用于控制 FFT 蝶形運算過程中數據的動態范圍，避免運算溢出的同時平衡精度，不同選項的核心區別的是 “如何處理數據位寬增長與溢出風險

1. Unscaled（無縮放）

行為：不對 FFT 蝶形運算的中間結果或最終結果進行任何縮放（即數據位寬完全 “自然增長”）。

適用場景：

FFT 點數極少（如 64 點），或輸入數據動態范圍嚴格受控，能確保所有蝶形運算都不會溢出；

對精度要求極高，且能接受 “溢出導致結果錯誤” 的風險（如實驗室低動態范圍的測試場景）。

缺點：長點數 FFT（如 4096 點）時，蝶形運算的多次復數乘法 / 加法會導致數據位寬急劇增長，幾乎必然溢出，最終結果會因 “數值回繞” 出現錯誤。

2. Scaled（固定比例縮放）

行為：對每一級蝶形運算的結果進行固定比例的縮放（如每級右移 1 位，相當于除以 2）。用戶可手動配置每一級的縮放因子。

適用場景：

FFT 點數較長（如 1024、4096 點），需要主動控制溢出風險；

對精度損失有 “確定性預期”（因?yàn)榭s放比例固定，精度損失可預先計算）。

優點：能穩定避免溢出，且縮放規則簡單可控；

缺點：若縮放比例過大，會不必要地?fù)p失精度；若比例過小，仍可能溢出。

3. Block Floating Point（塊浮點）

行為：對整個數據塊（或 FFT 結果整體）進行自適應縮放—— 根據數據的實際動態范圍，自動調整每一級（或整體）的縮放因子（類似 “浮點運算”，但基于 “塊” 的定點縮放，無浮點的指數存儲開銷）。

適用場景：

對精度和動態范圍都有較高要求的場景（如寬帶通信信號處理、高精度頻譜分析）；

輸入數據動態范圍不確定，需要 “智能適配” 的場景。

優點：既能最大程度避免溢出，又能在保證動態范圍的前提下盡可能保留精度（因?yàn)榭s放因子是 “自適應” 的，不會過度損失低位）；

缺點：實現邏輯比 “固定縮放” 更復雜，且縮放因子的自適應過程可能引入微小的額外延遲。

可以不進行配置這個界面保持默認

側邊欄顯示所需的時間，根據自己的實際項目來評估是否滿足實時性要求。

FFT中的握手機制

1.tvalid與tready的職責

s_axis_data_tvalid ：由 TB（數據發送方，“主設備”）驅動，表示 “當前tdata上的數據有效，請求被接收”。

s_axis_data_tready ：由 FFT IP 核（數據接收方，“從設備”）驅動，表示 “FFT 已準備好接收數據，允許傳輸”。

2. 數據傳輸?shù)臈l件

只有當tvalid==1且tready==1時，當前時鐘上升沿才會完成 “數據從 TB 到 FFT” 的傳輸。

3. 傳輸過程的直觀理解

情況 1：FFT 一直準備好（tready==1）：TB 每拍都能成功發送數據，data_idx每拍 +1，直到發完所有數據。

情況 2：FFT 暫時沒準備好（tready==0）：TB 會 “重復發送當前數據”（tdata保持不變，tvalid保持 1），直到 FFT 準備好（tready==1），此時數據被接收，data_idx+1，開始發下一個數據。

這種機制是 AXI4-Stream 協議的核心設計，目的是讓 “數據發送方” 和 “數據接收方” 異步協調，避免數據丟失（發送方不盲目發，只在接收方準備好時發）。

補充：代碼中無需 “主動驅動tready”

因?yàn)閠ready是FFT IP 核的輸出信號（由 FFT 內部邏輯決定何時準備好），TB 作為 “發送方”，只需要讀取tready的狀態，來判斷 “當前數據是否能被接收”，不需要（也不能）主動修改tready。
