SiC碳化硅功率模塊與配套驅動技術的系統性變革：從IGBT模塊替代到電力電子架構重構的研究報告

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢

當前，全球電力電子產業正處于從硅（Si）基器件向?qū)捊麕В╓BG）半導體器件轉型的關鍵歷史時期。隨著“雙碳”戰略的推進和工業裝備電氣化程度的加深，對電能轉換效率、功率密度以及系統響應速度的要求已逼近傳統硅基絕緣柵雙極型晶體管（IGBT）的物理極限。碳化硅（SiC）作為第三代半導體的代表，憑借其卓越的物理特性，被視為突破這一瓶頸的關鍵。然而，在存量巨大的工業市場中，如何低成本、低風險地實現從IGBT到SiC的升級，一直是制約技術普及的痛點。

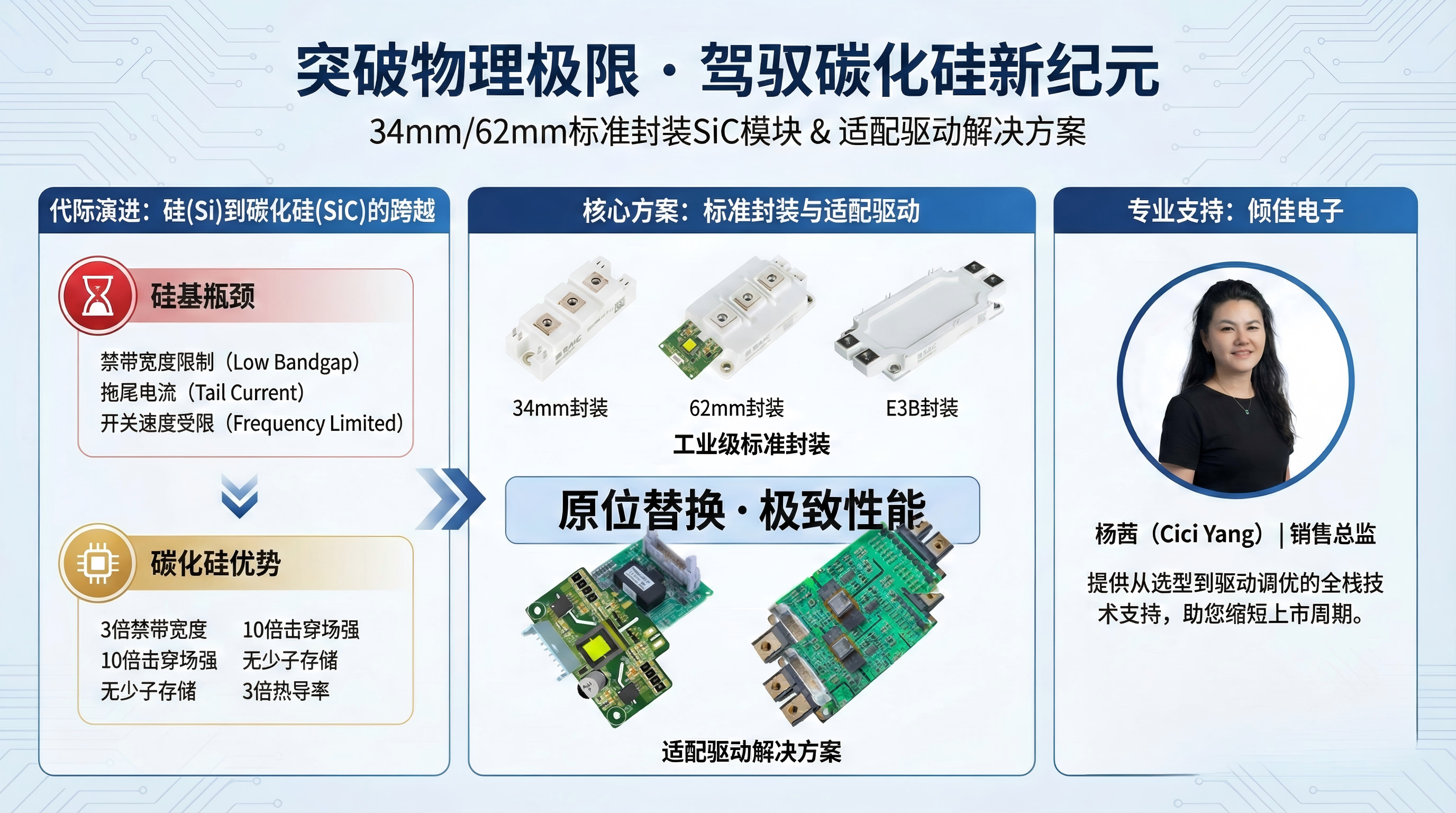

傾佳電子楊茜剖析了基本半導體（BASIC Semiconductor）推出的工業級標準封裝（34mm、62mm）SiC MOSFET模塊及其深度適配的專用驅動板（如BSRD系列及青銅劍方案）所構成的技術生態。通過對半導體物理機制、模塊封裝工藝、柵極驅動電路拓?fù)洹峁芾硐到y(tǒng)以及典型應用場景（如高頻焊機、感應加熱、儲能變流器）的詳盡研究，傾佳電子楊茜論證了這一“軟硬結合”的方案如何消除機械與電氣兼容性壁壘，實現對老舊IGBT方案的全面替代。傾佳電子楊茜不僅揭示了該方案在提升能效（降低損耗50%以上）、提高開關頻率（5-10倍于IGBT）和優化全生命周期成本（TCO）方面的革命性影響，更從系統工程的角度探討了其對下一代電力電子架構重構的深遠意義。

第一章 電力電子技術的代際演進與硅基器件的物理瓶頸

1.1 硅基功率器件的統治與局限

自20世紀80年代絕緣柵雙極型晶體管（IGBT）商業化以來，它以其兼具M(jìn)OSFET的高輸入阻抗和雙極型晶體管（BJT）的低導通壓降的優勢，統治了中大功率電力電子領域長達40年。從早期的穿通型（PT）到非穿通型（NPT），再到如今主流的溝槽柵場截止型（Trench Field-Stop），硅基IGBT的技術迭代已接近材料物理極限。

然而，隨著現代工業應用向更高頻率、更高效率方向發展，硅材料（Si）固有的物理缺陷日益凸顯：

禁帶寬度限制：硅的禁帶寬度僅為1.12 eV，導致其在本征載流子濃度和臨界擊穿電場方面存在先天不足 。這限制了器件在高溫環境下的工作能力（通常結溫限制在150°C，短時175°C），且為了獲得高耐壓，必須采用較厚的漂移層，從而增加了導通電阻和損耗。

雙極型器件的拖尾電流：IGBT作為雙極型器件，依靠少子注入產生電導調制效應來降低導通壓降。然而，在關斷過程中，存儲在漂移區的少子必須通過復合或抽取來消失，這就產生了著名的“拖尾電流”（Tail Current）現象 。拖尾電流的存在直接導致了巨大的關斷損耗（Eoff?），使得IGBT在大功率應用中的開關頻率通常被限制在20kHz以下 。

開關速度與損耗的矛盾：為了降低開關損耗，必須加快開關速度（即提高di/dt和dv/dt）。但在硅基IGBT中，過快的開關速度會引發嚴重的電磁干擾（EMI）和電壓過沖，且受到反并聯二極管反向恢復特性（Reverse Recovery）的嚴重制約 。

在傳統的工業應用中，62mm和34mm封裝的IGBT模塊是應用最為廣泛的標準品。這些模塊雖然供應鏈成熟、成本低廉，但在面對光伏逆變器、高頻感應加熱電源等對效率和體積有極致要求的場景時，已成為系統性能提升的“天花板” 。

1.2 碳化硅（SiC）：突破物理極限的第三代半導體

碳化硅（SiC）作為第三代寬禁帶半導體的代表，其物理特性相對于硅具有全面的“降維打擊”優勢：

寬禁帶特性：SiC的禁帶寬度約為3.26 eV，是Si的3倍。這使得SiC器件具有極低的漏電流，且理論上可在高達200°C甚至更高的結溫下穩定工作 。

高臨界擊穿場強：SiC的臨界擊穿電場強度約為Si的10倍（2.5-3.0 MV/cm vs 0.3 MV/cm） 。這意味著在相同的耐壓等級下，SiC功率器件的漂移層厚度可以大幅減薄（僅為Si的1/10），摻雜濃度可以提高，從而顯著降低比導通電阻（Ron,sp?）。對于1200V器件，SiC MOSFET的單位面積導通電阻遠低于Si IGBT，且沒有IGBT的拐點電壓（Knee Voltage），在輕載下效率優勢尤為明顯 。

高熱導率：SiC的熱導率約為Si的3倍（4.9 W/cm·K vs 1.5 W/cm·K），這極大地提升了器件將熱量從芯片傳導至封裝外殼的能力，降低了結殼熱阻（Rth(j?c)?），從而提升了系統的功率密度 。

高飽和電子漂移速度：SiC的電子飽和漂移速度是Si的2倍，結合單極型器件結構（無少子存儲效應），使得SiC MOSFET能夠以極高的速度進行開關，開關損耗降低70%-80%，且不存在拖尾電流 。

1.3 “標準封裝”策略的工業價值

盡管SiC技術優勢明顯，但在推廣初期面臨著巨大的阻力。除了芯片成本較高外，更主要的障礙在于“替換成本”。傳統的SiC模塊往往采用全新的封裝形式，這就要求用戶必須重新設計機械結構、散熱系統、母線排連接甚至整個機柜布局。

基本半導體采取的“標準封裝”策略（Standard Package Strategy），即利用工業界最為成熟的34mm和62mm標準外殼來封裝最新的SiC MOSFET芯片，具有重大的戰略意義 。

機械兼容性：用戶無需更改散熱器安裝孔位、無需重新設計母線排連接，即可實現“原位替換”（Drop-in Replacement），極大地降低了升級門檻 。

供應鏈復用：標準封裝意味著現有的散熱器、緊固件、絕緣片等輔助材料可以繼續使用，保護了用戶的既有投資。

快速驗證：研發人員可以在現有的測試平臺上直接評估SiC的性能，縮短了新產品的上市周期（Time-to-Market）。

然而，僅僅實現機械兼容并不等于電氣可用。SiC MOSFET的驅動特性與IGBT截然不同，這使得“配套驅動板”的研發成為了釋放SiC潛能的關鍵一環。本報告將重點圍繞這一系統性變革展開深入分析。

第二章 工業級標準封裝SiC MOSFET模塊的技術架構解析

基本半導體的工業級SiC模塊產品線主要覆蓋了34mm和62mm兩種經典封裝。這些模塊并非簡單地將SiC芯片放入舊外殼，而是在內部布局、材料選擇和寄生參數優化上進行了深度革新。

2.1 34mm封裝SiC模塊：半橋拓?fù)涞男阅苤厮?/p>

34mm模塊（通常對應EasyPACK 1B/2B或SEMITOP封裝）廣泛應用于中小功率逆變器、電焊機、伺服驅動器等領域?；景雽?dǎo)體在此封裝下推出了BMF系列（如BMF120R12RB3, BMF160R12RA3等），通過SiC技術重塑了這一經典封裝的性能邊界。

2.1.1 極低導通電阻與無拐點導通特性

以BMF120R12RB3為例，這是一款1200V/120A的半橋模塊。其數據手冊顯示，在柵極電壓VGS?=18V且結溫Tvj?=25°C時，其芯片級典型導通電阻RDS(on)?僅為10.6 mΩ 。 對比同規格的傳統IGBT模塊，如英飛凌的FF150R12RT4（1200V/150A），雖然標稱電流略大，但I(xiàn)GBT存在固有的飽和壓降（VCE(sat)?）。FF150R12RT4在125°C時的典型VCE(sat)?約為2.0V 。

IGBT導通損耗模型：Pcond,IGBT?=VCE0??IC?+rC??IC2?。在小電流下，由于固有的VCE0?（約0.8V-1.0V）存在，損耗占比較大。

SiC MOSFET導通損耗模型：Pcond,SiC?=ID2??RDS(on)?。SiC MOSFET呈現純阻性特性，原點導通，無拐點電壓。

在工業設備常見的輕載或半載工況下（例如電焊機的非滿載焊接），SiC MOSFET的低阻抗特性使其導通損耗遠低于IGBT。即使是更高電流等級的BMF160R12RA3（1200V/160A），其典型RDS(on)?進一步降低至7.5 mΩ 。這意味著在100A電流下，其導通壓降僅為0.75V，不到IGBT的一半，從而大幅降低了系統發熱。

2.1.2 動態性能與低電感設計

34mm封裝本身設計緊湊，基本半導體通過優化內部鍵合線布局，實現了更低的雜散電感。

電荷參數：BMF80R12RA3（1200V/80A）的總柵極電荷QG?僅為220nC 。相比之下，同級IGBT的柵極電荷通常在微庫侖（μC）級別（例如FF150R12RT4的QG?通常在1 μC以上 ）。極低的QG?意味著驅動SiC所需的柵極功率更小，驅動電路可以設計得更加緊湊。

反向恢復：SiC MOSFET的體二極管（Body Diode）特性是其另一大優勢。BMF540R12KHA3（雖然是62mm封裝，但原理通用）的體二極管反向恢復電荷Qrr?僅為2.0 μC (25°C) [14]。而同電流等級的IGBT模塊（如FF450R12KE4）中反并聯二極管的Qrr?高達44.0 μC [20]。極低的Qrr?幾乎消除了硬開關拓?fù)洌ㄈ缒孀儤虮郏┲械亩O管反向恢復損耗，并大幅抑制了開通時的電流過沖，使得圖騰柱PFC等高效拓?fù)湓诠I(yè)設備中具備了實用性。

2.2 62mm封裝SiC模塊：大功率系統的無縫升級

62mm封裝（標準半橋模塊，如SEMITRANS 3）是工業傳動、中央光伏逆變器和大型儲能變流器（PCS）的“黃金標準”?；景雽?dǎo)體的BMF240R12KHB3、BMF360R12KHA3及BMF540R12KHA3等產品，將SiC的電流處理能力推向了500A+級別，直接挑戰大功率IGBT的統治地位。

2.2.1 功率密度的極致釋放

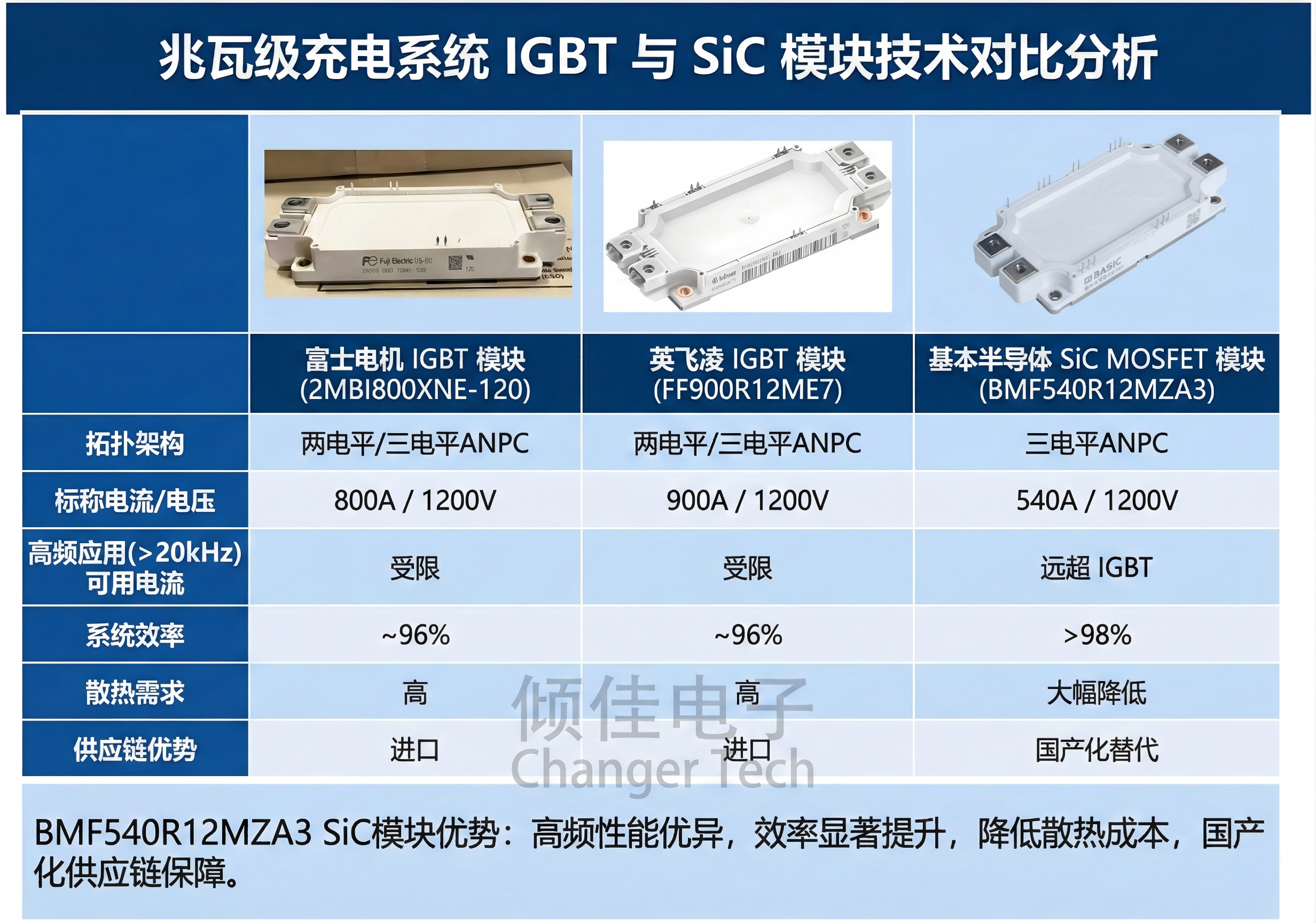

BMF540R12KHA3（1200V/540A）是其中的旗艦產品，其RDS(on)?低至2.2 mΩ（芯片級）。 讓我們對比傳統的62mm IGBT模塊，如Semikron SKM400GB12T4（400A）或Infineon FF450R12KE4（450A）：

電流能力提升：在相同的62mm封裝體積下，BMF540實現了540A的額定電流（TC?=65°C），且脈沖電流IDM?可達1080A 。這得益于SiC芯片極高的電流密度。

熱管理革新：該模塊采用了氮化硅（Si3?N4?）陶瓷襯底 。傳統的IGBT模塊通常使用氧化鋁（Al2?O3?）襯底，Si3?N4?的熱導率（約90 W/m·K）遠高于Al2?O3?（約24 W/m·K），且機械強度更高，允許基板做得更薄。這使得BMF540R12KHA3的結殼熱阻Rth(j?c)?低至0.096 K/W ，優于FF450R12KE4的0.11 K/W（二極管部分）。考慮到SiC芯片面積通常遠小于IGBT，能做到如此低的熱阻，說明其封裝工藝經過了深度優化。

2.2.2 材料與機械結構的升級

為了適應SiC器件更高結溫（Tvj,op?=175°C）的工作環境，基本半導體在模塊材料上進行了針對性升級：

PPS外殼：采用聚苯硫醚（PPS）塑料外殼。相比普通PBT材料，PPS具有更高的耐溫性（CTI > 200）和機械強度，能夠在高溫下保持結構穩定，防止引腳位移或外殼變形 。

優化的銅基板：采用銅基板（Copper Baseplate）設計，增強了橫向熱擴散能力（Heat Spreading），能夠更有效地應對SiC芯片面積小帶來的熱流密度集中問題，防止出現局部熱點 。

第三章 配套驅動板：釋放SiC潛能的關鍵“鑰匙”

僅僅擁有高性能的SiC模塊并不足以完成系統升級。老舊的IGBT驅動板通常采用+15V/-8V或+15V/0V驅動電壓，驅動電流較小，且缺乏應對高dv/dt干擾的能力。若直接用于SiC，會導致器件無法完全導通（高阻態發熱）、誤導通（米勒效應致穿通）甚至柵極氧化層擊穿。

基本半導體及其合作伙伴青銅劍技術推出的專用驅動板（如BSRD-2427、BSRD-2503、2CP0225Txx-AB），從電路拓?fù)涞奖Ｗo(hù)邏輯，全方位適配了SiC的特性，是實現“無縫替代”的核心。

3.1 驅動電壓與死區控制的精準匹配

3.1.1 優化的柵極電壓配置

SiC MOSFET的柵極特性與IGBT有顯著差異。為了獲得最低的RDS(on)?，通常需要更高的正向驅動電壓；為了保證可靠關斷，需要適當?shù)呢?fù)壓。

BSRD系列驅動板：其輸出電壓典型設計值為正壓**+18V**，負壓**-3.6V至-5V** 。

+18V的重要性：SiC MOSFET的跨導特性決定了其通道電阻隨柵壓變化敏感。BMF540R12MZA3在+18V下的RDS(on)?為2.2 mΩ，若沿用IGBT的15V驅動，導通電阻將顯著增加（可能增加20%以上），導致導通損耗上升，發熱嚴重 。

-3.6V至-5V的重要性：SiC MOSFET的閾值電壓VGS(th)?較低（典型值2.7V，甚至低至2.3V [14]）。傳統的0V關斷在面臨高dv/dt干擾時極易發生誤導通。配套驅動板提供的負壓不僅加快了關斷速度，還提供了足夠的噪聲容限（Noise Margin），防止誤觸發 。

3.1.2 強大的峰值電流能力

SiC MOSFET雖然柵極電荷Qg?較小，但在追求極高開關速度（di/dt和dv/dt）時，需要瞬間的大電流來對柵極電容Ciss?進行充放電。

BSRD-2503-ES02（針對62mm模塊）：提供高達±10A的峰值電流 。

Bronze 2CP0225Txx-AB：提供高達25A的峰值電流 。 相比之下，老舊IGBT驅動器通常僅提供2-5A的驅動電流。如果使用弱驅動，SiC的開關過程將被拉長，產生巨大的交叉損耗（Cross-over Loss），使其無法發揮低損耗優勢，甚至可能因長時間處于線性區而損壞。

3.2 應對高dv/dt的抗干擾技術

SiC MOSFET的開關速度極快，dv/dt可達50V/ns甚至100V/ns以上，是IGBT的5-10倍。這給驅動電路帶來了嚴峻的共模干擾（Common Mode Noise）挑戰。

3.2.1 高CMTI隔離技術

配套驅動板采用了先進的磁隔離或電容隔離技術，而非傳統的光耦隔離。

BSRD-2427/2503：具備150 kV/us的共模瞬態抗擾度（CMTI） 。

技術意義：當SiC高速開關時，原副邊之間會產生劇烈的電位跳變。如果驅動芯片的CMTI不足（傳統IGBT光耦通常僅為30-50 kV/us），共模噪聲會穿過隔離屏障，導致控制信號畸變、邏輯錯誤甚至驅動器死鎖。高CMTI設計確保了在SiC極端工況下的信號完整性。

3.2.2 有源米勒鉗位（Active Miller Clamp）

在半橋拓?fù)渲?，?dāng)下管快速開通時，上管承受的VDS?迅速變化，產生極高的dv/dt。該變化率通過米勒電容（Crss?）向柵極注入位移電流（i=Crss??dv/dt），導致柵極電壓抬升。如果抬升超過閾值電壓VGS(th)?，上管將誤導通，導致上下管直通（Shoot-through）炸機。

配套驅動方案：如Bronze 2CP0225Txx-AB和BSRD系列，均集成了有源米勒鉗位功能 。

工作機制：驅動器內部集成了一個低阻抗的MOSFET。當檢測到柵極電壓低于一定閾值（表明處于關斷狀態）時，該MOSFET導通，將柵極直接鉗位到負電源軌（如VEE）。這為米勒電流提供了一個極低阻抗的旁路，防止其流經柵極電阻建立電壓，從而徹底杜絕了誤導通風險，這對于VGS(th)?較低的SiC器件至關重要 。

3.3 全方位的保護策略：適配SiC的脆弱性

SiC MOSFET的芯片面積小，熱容量低，且短路耐受時間（Short Circuit Withstand Time, SCWT）通常小于2-3μs，遠低于IGBT的10μs 。這意味著傳統的IGBT去飽和保護（Desat Protection）反應太慢，無法保護SiC。

極速去飽和保護：Bronze 2CP0225Txx-AB等驅動板集成了經過優化的VDS?監測電路，能夠更靈敏地檢測出短路狀態，并具有更短的消隱時間（Blanking Time）和響應延遲，確保在SiC芯片過熱損壞前將其關斷 。

軟關斷（Soft Turn-off） ：當檢測到短路大電流時，如果立即硬關斷，極大的di/dt會在回路雜散電感上感應出巨大的電壓尖峰（V=L?di/dt），足以擊穿SiC器件。配套驅動板具備軟關斷功能，在故障發生時緩慢降低柵極電壓，限制關斷di/dt，從而在保護芯片本身的同時，也保護了整個功率回路免受過壓擊穿 。

欠壓保護（UVLO） ：原邊和副邊均設有UVLO 。對于SiC而言，柵壓不足不僅增加損耗，還會導致器件工作在飽和區邊緣，極易發生熱失控。雙邊UVLO確保了驅動電壓始終處于安全范圍內。

第四章 全面替代IGBT方案的變革邏輯與價值分析

將基本半導體的標準封裝SiC模塊與配套驅動板結合，為用戶帶來了從“器件級替換”到“系統級質變”的變革。這種變革不僅體現在技術參數上，更體現在經濟效益和系統架構的重構上。

4.1 效率革命：從95%向99%的跨越

在電解電鍍感應加熱電源等對能效極其敏感的應用中，效率就是直接的經濟效益。

損耗對比：根據行業研究數據，用SiC MOSFET替代同規格IGBT，總損耗可降低41%至80% 。例如在20kHz開關頻率下，SiC的開關損耗僅為IGBT的1/5甚至更低。

雙向流動的優勢：BMF系列模塊消除了拖尾電流，且體二極管反向恢復損耗極低。對于62mm模塊用戶，直接替換意味著在不改變風冷散熱器尺寸的情況下，可以將輸出功率提升30%-50% ，或者在同等功率下由強制風冷轉為自然冷卻，極大提升了系統的可靠性和靜音性能 。

4.2 頻率紅利：無源元件的微型化與靜音化

這是SiC帶來的最直觀的物理變革，尤其在焊機和感應加熱設備中。

現狀：傳統IGBT焊機受限于開關損耗，工作頻率通常在20kHz左右。變壓器和輸出電感體積龐大，且工作頻率處于人耳聽覺范圍，噪音大。

變革：利用BMF120R12RB3等模塊配合BSRD驅動，可將頻率輕松提升至100kHz以上 。

磁性元件：根據磁性元件設計原理，變壓器體積與頻率成反比。頻率提升5倍，磁芯體積可縮小約60%-70% 。這意味著笨重的鐵芯電感可以被輕巧的高頻磁芯取代。

電容：直流母線電容和濾波電容的紋波電壓頻率提高，使得更小容值的薄膜電容即可滿足紋波要求，替代昂貴、體積大且壽命短的電解電容 。

結果：設備重量減輕一半以上，便攜性大幅提升，且工作頻率超出人耳聽覺范圍，實現了“靜音焊接” 。

4.3 成本重構：從BOM成本到TCO優化

用戶最關心的問題往往是：“SiC模塊單價這么貴，值得嗎？” 全生命周期成本（TCO）分析給出了肯定的答案。

系統級減法：雖然SiC模塊單價高于IGBT，但配套驅動板解鎖的高頻能力引發了連鎖反應。

減少了昂貴的銅材（變壓器繞組減少）、鋁材（散熱器縮?。㈦娙輸?shù)量 。

減小了機箱體積，降低了倉儲和運輸成本。

運營級加法：

電費節?。簩?duì)于大功率感應加熱或電鍍電源，效率提升5%意味著一年節省的電費可能就超過了器件本身的成本。研究表明，SiC方案的投資回報期（ROI）通常在1-2年內 。

壽命延長：SiC器件在低溫下運行，延長了絕緣材料和周邊器件（如電容、風扇）的壽命，降低了維護成本和停機損失 。

4.4 兼容性變革：無縫升級的“平滑曲線”

基本半導體的34mm和62mm封裝完全遵循工業標準尺寸（如安裝孔距、端子高度、螺絲規格）。

變革點：過去升級SiC需要重新開模設計散熱器和母線排，研發周期長、模具投入大、風險高。

現在：用戶僅需拆下老舊IGBT，涂抹導熱硅脂，裝上BMF系列SiC模塊，并將BSRD驅動板直接插接（Plug-and-Play）或通過簡單的轉接板連接。這種“平滑升級”極大地降低了傳統制造企業采納新技術的門檻和試錯成本，使得老舊產線也能快速迭代出具有競爭力的高端產品 。

第五章 重點應用場景的變革實例與深度分析

5.1 高頻逆變焊機與等離子切割機

行業痛點：傳統IGBT焊機笨重，且在大電流拉弧時開關損耗劇增，限制了占空比和最大輸出電流。長時間工作散熱器過熱保護頻繁。

SiC方案：使用34mm BMF120R12RB3模塊配合BSRD-2427驅動。

變革深度：

頻率提升：開關頻率從20kHz提升至100kHz。輸出電流控制響應速度由毫秒級變?yōu)槲⒚爰?jí)，焊接電弧極其穩定，飛濺大幅減少，焊縫質量顯著提升 。

體積縮減：變壓器體積縮小2/3，整機重量從30kg降至10kg以?xún)?nèi)，實現單人便攜，極大地?cái)U(kuò)展了野外作業的應用場景 。

5.2 工業感應加熱電源

行業痛點：利用諧振電路加熱金屬，需要極高的頻率（50kHz-300kHz）。Si IGBT在此頻率下需極度降額使用，且必須采用復雜的軟開關（ZVS/ZCS）輔助電路，控制難度大，可靠性低。

SiC方案：使用62mm BMF540R12KHA3模塊配合高CMTI的BSRD-2503驅動。

變革深度：

拓?fù)浜?jiǎn)化：SiC的低Eoff?允許在硬開關或準諧振下工作，甚至可以直接采用全橋硬開關拓?fù)?，省去了?fù)雜的諧振電容和輔助開關，簡化了電路設計 。

能效提升：系統效率從85%提升至95%以上。對于大功率冶煉設備，這意味著巨大的能源節省和冷卻水系統的簡化（甚至取消水冷改風冷）。

第六章 結論

基本半導體通過將高性能SiC MOSFET芯片封裝于成熟的工業標準外殼（34mm/62mm），并提供深度適配的BSRD系列及青銅劍驅動解決方案，成功打破了第三代半導體在工業存量市場落地的技術與成本壁壘。

這種搭配之所以能全面替代老舊IGBT方案，其核心邏輯在于：

物理層面的降維打擊：利用SiC材料的寬禁帶、高導熱、高擊穿場強特性，從根本上解決了硅基IGBT的損耗和頻率瓶頸。

系統層面的無縫銜接：“標準封裝”解決了機械替換的難題，“配套驅動”解決了電氣適配和安全保護的難題，二者構成了完整的替代閉環。

經濟層面的價值重構：通過提升頻率和效率，大幅削減了無源元件和散熱系統的成本，使得系統級TCO優于傳統方案，具備了強大的商業競爭力。

這一變革不僅是器件的更替，更是電力電子系統向高頻化、小型化、高效化邁進的重要里程碑。隨著產能的進一步釋放和成本的持續優化，基于“標準封裝SiC+定制驅動”的方案將從高端應用加速向通用工業市場滲透，重塑整個電力電子產業的版圖。
