最近存儲顆粒漲價、缺貨成了硬件開發的家常便飯，手里攥著的降速、降容、Mixed package這類“特殊DDR顆?！?，扔了可惜，用又怕踩坑。作為常年跟瑞芯微平臺打交道的技術人，我把瑞芯微官方《DDR特殊顆粒的支持》文檔拆成了純實操的適配干貨，從核心工具使用、各類型特殊顆粒的識別與修改，到顆?？捎眯钥焖衮炞C，全是能直接落地的步驟，幫大家盤活手里的每一顆DDR物料，不用再為顆粒缺貨/漲價卡開發進度。

本文核心圍繞瑞芯微RK3588/3576/3568/3566/3562/3528主流平臺展開，所有操作均基于瑞芯微官方工具和文檔，無額外定制開發，新手也能跟著做。

先劃重點：瑞芯微各平臺特殊DDR核心支持能力

先對號入座自己的平臺，明確哪些特殊顆粒能自己改、哪些需要找瑞芯微原廠支持，避免做無用功，核心支持情況匯總（最常用的幾類）如下，更全的可看官方文檔：

核心結論：80%的常見特殊顆粒（降速、降容、各類異常）都能自主適配，僅少數特殊情況需要原廠配合，這也是我們盤活物料的核心方向。

第一步：備好瑞芯微DDR適配核心工具集

所有操作都基于瑞芯微官方工具，先下載配齊，版本一定要新，避免兼容問題，下載地址均為瑞芯微redmine平臺，具體路徑如下，工具無需安裝，解壓即用：

1.參數修改核心工具：rk_ddrBin_tool_windows_Vx.xx.7z

?核心用途：修改DDR頻率、tRFC參數、關閉ZQ/RZQI檢查、配置WDQS功能，是適配特殊顆粒的核心工具，版本≥V1.08（關鍵！低版本無部分功能）。

2.問題定位工具

?焊接/物理損傷檢測：DDR_UserTool_vX.XX.7z，排查虛焊、顆粒本體損壞，避免把硬件問題當成顆粒適配問題。

?眼圖掃描：評估信號完整性，眼圖失敗是顆粒降頻的核心判斷依據。

3.顆粒檢測專用Bin

?最高頻率掃描：xxx_max_freq_scan_xxx.bin（rkbin/speicific/rkXXXX/），快速測顆粒能穩定運行的最高頻率，替代手動試錯。

?存儲單元檢測：xxx_full_space_test_xxx.bin（同路徑），檢測顆粒是否有壞塊，能測出來的必是問題顆粒，直接剔除。

4.參考文檔

?《Rockchip_Developer_Guide_DDR_CN.pdf》：含工具使用、降頻、變頻開關等基礎操作。

?硬件模板：需WDQS功能的顆粒要用到這里的專用模板。

工具小技巧：rk_ddrBin_tool_windows的Help欄有詳細使用說明，不用額外查文檔；Bin文件名帶DDR類型（如D4_LP4）的僅適用于該類型，無標注的通用于所有DDR。

第二步：各類常見特殊顆粒適配實操｜識別+修改+驗證

這部分是核心，按**「顆粒識別→具體操作→注意事項」**拆解最常用的特殊顆粒，所有操作均基于上述工具，步驟精準到菜單/參數。

1.降速顆粒：最簡單的適配，純降頻即可

識別方法：看顆粒datasheet的data rate，或問供貨商最高速率（如LPDDR4/4X常見4266Mbps，降速顆粒只有3200/2400Mbps）。

實操步驟：

1.打開rk_ddrBin_tool_windows，加載當前平臺的DDR bin文件；

2.找到頻率相關參數（如DDR4為ddr4_freq/ddr4_f1_freq_mhz），將所有頻率值修改為≤顆粒標稱速率；

3.保存修改后的bin文件，燒錄到板卡驗證。。

注意：降頻后需做烤機驗證，確保無死機、丟數據。

2.降容顆粒：修改tRFC參數，屏蔽缺陷單元

識別方法：datasheet標注容量＜物理實際容量，或供貨商告知為降容顆粒；若2個CS當1個用，無需修改，直接用即可。

實操步驟（核心改trfc_mode參數）：

1.打開rk_ddrBin_tool_windows，加載bin文件，切換到COMMON標簽；

2.找到trfc_mode參數，普通降容顆粒設為1，大容量降容而來的設為2；

3.保存bin并燒錄，驗證系統是否能正常啟動、讀寫。

注意：trfc_mode僅支持1/2兩個值，改完后必須做全存儲區讀寫測試，避免缺陷單元未屏蔽。

3. MR0 RZQI異常/無ZQ Master(LPDDR5)：關閉檢查，風險自評估

這兩類顆粒都是ZQ校準問題，操作方法一致，僅RK3588/3576支持自主適配，其他平臺暫不支持。

識別方法

?RZQI異常：看開機log，出現RZQI_Err!!!或WARNING:ZQ1 may connect to VSSQor float!；

?無ZQ Master(LPDDR5)：開機log出現!!!!!!ERR:Not a master die,zq_master=1。

實操步驟

1.打開rk_ddrBin_tool_windows，加載bin文件，切換到COMMON標簽；

2.找到zq_check參數，由0改為1（0=使能檢查，1=關閉檢查）；

3.保存bin并燒錄，開機驗證。

關鍵注意事項

?關閉檢查后能開機，但ZQ校準不準，會影響信號完整性，必須做眼圖掃描+多溫度/多次開機壓測；

?眼圖不達標時，用max_freq_scanBin測最高可用頻率，進一步降頻使用；

?風險由客戶自行承擔，工業場景建議做高低溫（-40~85℃）驗證。

4. Self refresh異常：關閉休眠/變頻，規避喚醒問題

識別方法：系統運行正常，待機喚醒/屏幕熄滅/長時間靜置后異常，高負載無問題，基本判定為Self refresh異常。

實操步驟：

1.關閉自動Self-Refresh省電功能

2.禁用DDR變頻功能：參考《Rockchip_Developer_Guide_DDR_CN》Chapter-1→enable/disable kernel中的DDR變頻功能；

3.驗證：靜置板卡數小時，或多次休眠喚醒，確認無異常。

注意：該方法會增加功耗，功耗敏感場景（如便攜設備）不建議使用，工業設備可放心用。

5.變頻異常/DLL off異常：關變頻/改頻點，避開異常區間

變頻異常

識別：變頻烤機失敗，隨機死機，關閉變頻后恢復正常；

操作：直接關閉DDR變頻功能（參考上述Self refresh異常的文檔），簡單粗暴。

DLL off異常（僅DDR3/DDR4）

識別：問題僅出現在DLL off頻率段（DDR3<300MHz，DDR4<625MHz）；

操作：移除DLL off頻點，全部改為DLL on頻點，示例（RK3568 DDR4）：

6.眼圖測試失?。航殿l至眼圖合格的頻率

識別：用眼圖掃描工具檢測，結果顯示all result: err，輕故障會在長時間壓測中異常，重故障直接無法開機。

實操步驟：

1.用xxx_max_freq_scan_xxx.bin掃描顆粒最高穩定頻率（掃描結果為參考，建議再降10%留余量）；

2.用rk_ddrBin_tool_windows將DDR所有頻率修改為上述掃描值；

3.重新掃描眼圖，確認合格后做烤機驗證。

注意：眼圖失敗可能是顆粒本身/焊接/硬件設計問題，先排除焊接和硬件，再降頻適配。

7.需要WDQS功能的LPDDR4/4X顆粒：專用Bin+專用硬件模板

識別：Hynix/南亞及基于其晶圓的LPDDR4/4X顆粒，搭配瑞芯微無WDQS功能的SoC時，概率性死機/無法開機。

實操步驟（硬件+軟件配合修改）：

1.下載專用WDQS Bin文件：xxx_wdqs_xxx.bin（rkbin/speicific/rkXXXX/），分系統固件/眼圖掃描/頻率掃描/存儲測試四種，按需選擇；

2.更換硬件模板：下載備注WDQS支持的硬件模板，按模板做PCB；

3.燒錄WDQS專用Bin，驗證系統運行。

注意：RK3588/3576已原生支持WDQS，RK3568/3562/3528需硬件+軟件同時修改。

第三步：快速驗證DDR顆粒是否可用｜五步實操流程

拿到一顆未知的DDR顆粒，不用一步步試，按以下五步快速判定是否能用，全程1~2小時，效率拉滿：

1.物理檢測：用DDR_UserTool檢測焊接是否良好、顆粒是否有物理損傷，有問題直接剔除；

2.存儲單元檢測：燒錄xxx_full_space_test_xxx.bin，檢測是否有壞塊，測出壞塊直接扔；

3.眼圖掃描：按官方文檔做眼圖測試，評估信號質量，記錄是否失??；

4.最高頻率掃描：燒錄xxx_max_freq_scan_xxx.bin，測出顆粒最高穩定頻率，眼圖失敗的顆粒需降頻至合格區間；

5.全流程驗證：按《Rockchip_Developer_Guide_DDR_CN》Chapter-3的DDR顆粒驗證流程，做3小時以上壓測（含讀寫、變頻、休眠喚醒，時間緊張可縮短），所有測試PASS則顆粒可用。

核心結論：前兩步有問題的顆粒直接剔除，后三步可通過參數/頻率修改適配的，就按前文方法調整，最大化盤活物料。

第四步：適配避坑要點｜這些細節別踩雷

1.4CS用法（64bit DDR用于32bit平臺）：僅RK3568/3566/3562支持，僅所有CS容量相同時可直接用，容量不同/Mixed package需找瑞芯微評估；

2.存儲單元異常顆粒：瑞芯微的檢測Bin無法測出所有壞塊，但測出的一定有問題，這類顆粒不能用，直接剔除，避免后期系統不穩定；

3.工具版本：rk_ddrBin_tool_windows必須≥V1.08，低版本無trfc_mode、zq_check等核心參數；

4.Bin文件復用：不同DDR類型/平臺的Bin不能混用，名帶DDR類型的僅適用于該類型；

5.MCP顆粒：先找瑞芯微的MCP專用硬件模板，再按普通DDR顆粒排查是否有降速/降容等問題，逐一適配。

最后：原廠支持渠道

遇到2個CS列數不同、Mixed package不支持byte mode、DDR4 4BIT等需要原廠支持的情況，直接聯系瑞芯微官方技術支持，效率最高。

總結

存儲漲價背景下，瑞芯微的DDR特殊顆粒支持方案，核心就是「官方工具自主改+少數情況原廠配」，80%的常見特殊顆粒都能通過降頻、改參數、關檢查等簡單操作適配。其實只要吃透官方文檔，用好rk_ddrBin_tool_windows這一個核心工具，再按流程做顆粒檢測，就能把手里的“邊角料”顆粒全盤活，不用再為顆粒缺貨/漲價卡開發進度。

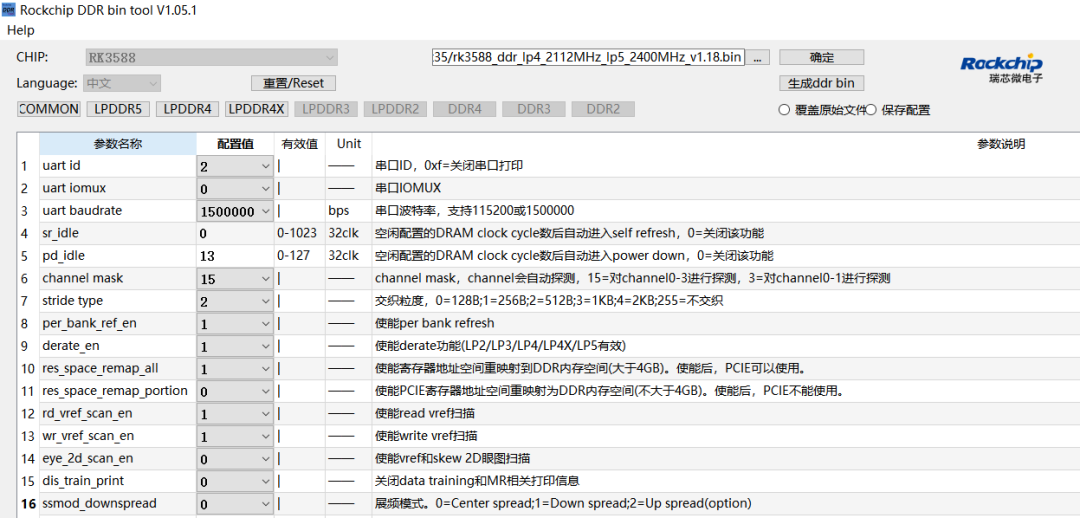

關于瑞芯微rk_ddrBin_tool_windows的工具實操視頻，從Bin加載到參數修改全演示，之前在做rk3506教程的時候有視頻解說。
