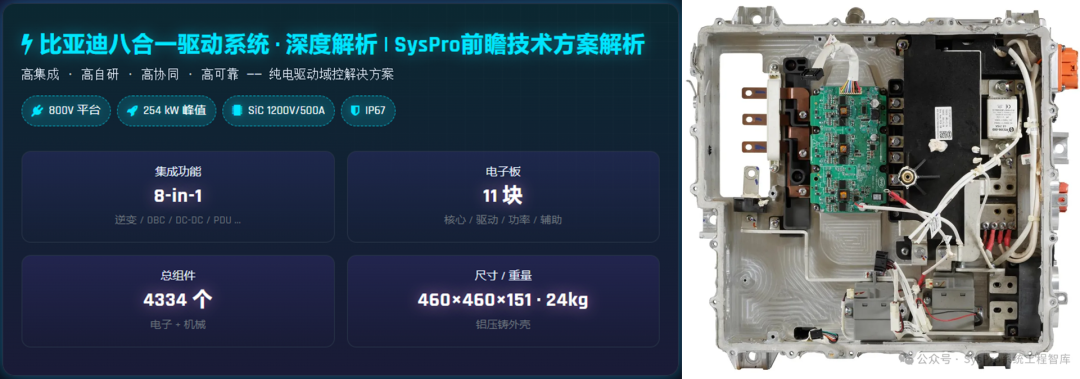

導語：比亞迪八動力域控制器作為高集成度驅動系統的代表方案，通過“N-in-1” 集成邏輯實現核心功能的深度整合，有諸多值得我們學習的地方。

其關鍵技術特征顯著：一是集成8 類核心組件，涵蓋電機控制、逆變、DC/DC 轉換、OBC（車載充電機）等功能；二是硬件規模龐大，包含11 塊電子板、4334 個組件，核心 SiC 功率模塊參數達1200V/500A；三是自研與供應鏈協同，既自主研發 SiC 模塊、DC-Link 電容等核心部件，又聯合 TI、NXP、Melexis 等頭部企業提供關鍵芯片；四是強化可靠性設計，采用統一 EMC 方案、全工況測試與冗余控制策略。

這里面的疑問是：如何在高集成度下平衡性能與可靠性？如何通過自研核心部件降低供應鏈依賴？如何實現多組件協同工作以提升系統效率？

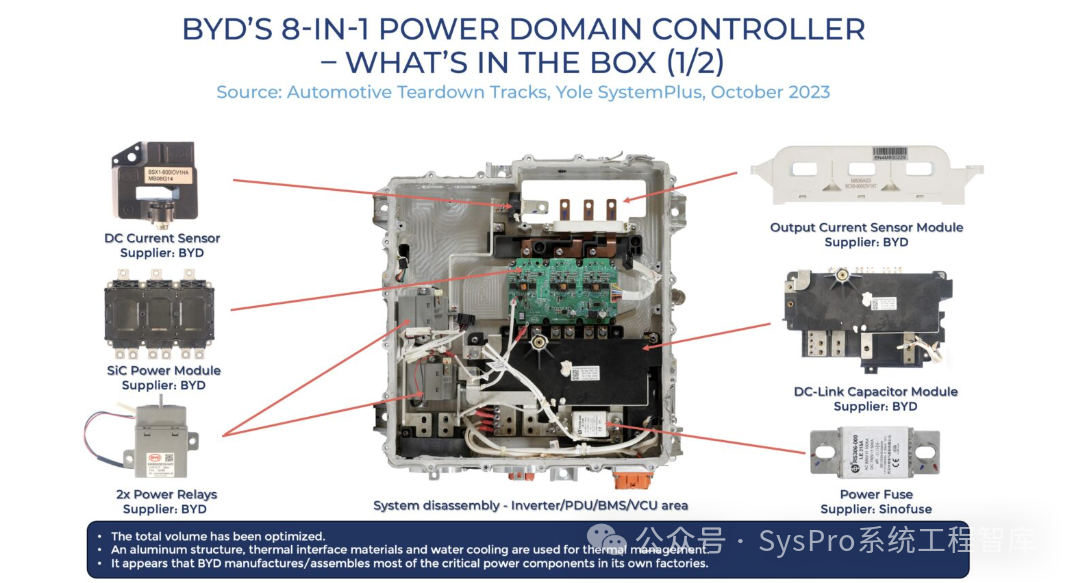

圖片來源：Yole

為解答這些問題，我準備圍繞五個關鍵技術問題展開寫一寫：

系統整體架構與集成邏輯如何設計？

核心組件（SiC 模塊、DC-Link 電容、電流傳感器等）的技術細節與功能原理是什么？

11 塊PCBA的硬件參數、組件分布與核心作用如何？

各組件間的協同邏輯（如控制信號傳遞、功率路徑優化）如何實現？

系統的測試驗證與可靠性設計有哪些關鍵措施？

關于多合一的設計思路，我們曾在多合一驅動系統 · 從概念到量產 · 設計開發白皮書中解釋過，今天我們從產品角度，對這里面的概念進行深入且全面的實踐性解析。

這篇文章不僅僅是一篇關于比亞迪多合一技術方案的深度分析，更可作為我們學習、應用與開發多合一動力域系統的設計指南。希望通過全面解析，為你呈現比亞迪動力域控系統的技術全貌。

目錄

第一曲

01 產品概述與開發背景

1.1 產品基本信息

1.2 開發背景與行業需求

1.2.1 純電汽車驅動系統的行業痛點

1.2.2 比亞迪的應對思路：八合一集成邏輯

02 硬件系統整體架構

2.1 系統核心參數匯總

2.2 硬件構成總覽（電子板 + 機械部件）

2.2.1 電子板構成：11塊PCBA的分工

2.2.2 機械部件構成：支撐與連接的關鍵

2.3 系統集成層級解析

2.3.1 功能級集成：確定“整合哪些組件”

2.3.2 模塊級集成：組件“分組整合”

2.3.3 系統級集成：模塊“協同工作”

第二曲

03 核心組件技術解析

3.1 自研SiC功率模塊

3.1.1 核心參數與物理特性

3.1.2 內部結構與工作原理(知識星球發布)

3.1.3 技術優勢與行業對比(知識星球發布)

3.2 DC-Link電容模塊

3.2.1 核心參數與物理特性

3.2.2 內部結構與工作原理(知識星球發布)

3.3 電流傳感器（DC/AC兩類）

3.3.1 DC電流傳感器

3.3.2 AC電流傳感器模塊

3.4 功率繼電器與熔斷器(知識星球發布)

3.5 高壓連接器與Busbar(知識星球發布)

第三曲

04 PCBA詳細拆解(知識星球發布)

4.1 PCBA參數總表

4.2 核心控制板 *1

4.3 驅動板 *1

4.4 功率板 *1

4.5 輔助功能板 * 8

第四曲

05 功能原理與協同邏輯(知識星球發布)

5.1 系統功能框圖解析（AC-DC/DC-AC/HVDC-LVDC）

5.2 控制信號傳遞路徑

5.3 功率路徑優化設計

5.4 熱管理協同邏輯

5.5 EMC 防護與接地設計

第五曲

06 測試與可靠性設計(知識星球發布)

6.1 全工況測試方案

6.2 冗余設計（控制 / 功率鏈路）

6.3 材質與工藝可靠性

6.4 防護等級與環境適應性

7.技術方案總結(知識星球發布)

7.1 技術方案核心特征

7.2 效益與解決的行業痛點

7.3 技術啟示與行業借鑒

8. 總結

|SysPro備注：本篇節選，相關技術資料在知識星球中發布

01

產品概述與開發背景

在導語中提到了比亞迪八合一驅動系統的定位與核心問題，在正式對產品特征和技術細節介紹前，首先，我們得先明確這款產品的基本信息與開發背景：它是誰、為解決什么問題而生？下面我們來看看產品概述與開發背景的詳細內容。

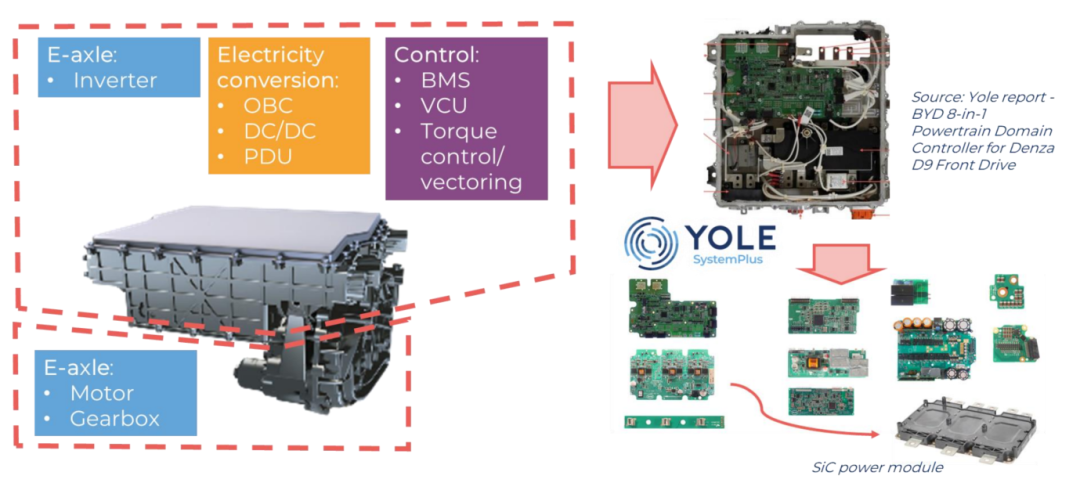

圖片來源：Yole

1.1 產品基本信息

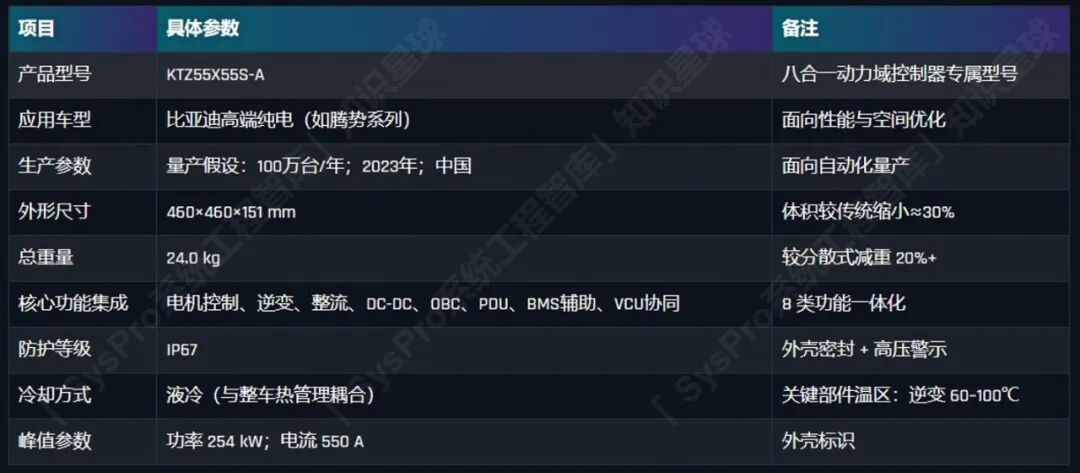

我們先看看比亞迪八合一系統的產品信息，包括型號、應用車型、生產參數、物理尺寸等關鍵信息，這些是我們后續解析的基礎。下面我們直接通過表格直觀呈現核心信息：

圖片來源：SysPro系統工程智庫

1.2開發背景與行業需求

了解了產品的“身份卡”，那么，比亞迪為什么要開發這款八合一驅動系統？這就需要結合行業需求來看。關于這方面的理解，我們曾多次解釋過，感興趣的朋友可以參考這篇文章，其底層邏輯與此一致：多合一驅動系統 · 從概念到量產 · 設計開發白皮書

下面我們來看看開發背景的兩個核心維度：

圖片來源：SysPro系統工程智庫

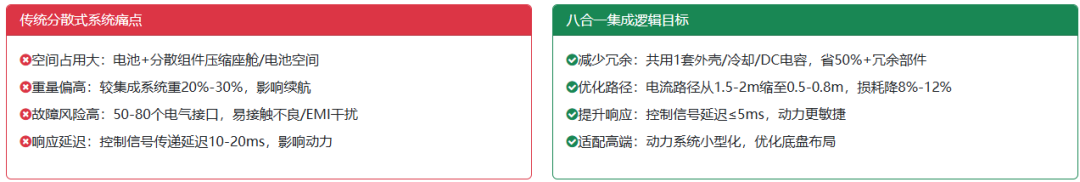

1.2.1純電汽車驅動系統的行業痛點

傳統純電汽車采用分散式驅動系統設計，即eMotor（電機）、Transmission（變速箱）、Inverter（逆變器）、DC/DC轉換器、OBC（車載充電機）、PDU（功率分配單元）等組件各自獨立，每個組件需單獨的外殼、冷卻管路與布線，這會導致四大痛點：

空間占用大：電池已占據底盤大量空間，分散組件進一步壓縮車內乘坐空間或電池儲能空間

重量偏高：多個獨立外殼、冗余控制器與長距離布線，增加整車重量（通常比集成系統重20%-30%），直接影響續航里程

故障風險高：大量電氣連接接口（傳統系統約50-80個），易出現接觸不良、電磁干擾等故障；

響應延遲：控制信號需在多個獨立控制器間傳遞，通信延遲長（通常10-20ms），影響動力響應速度。

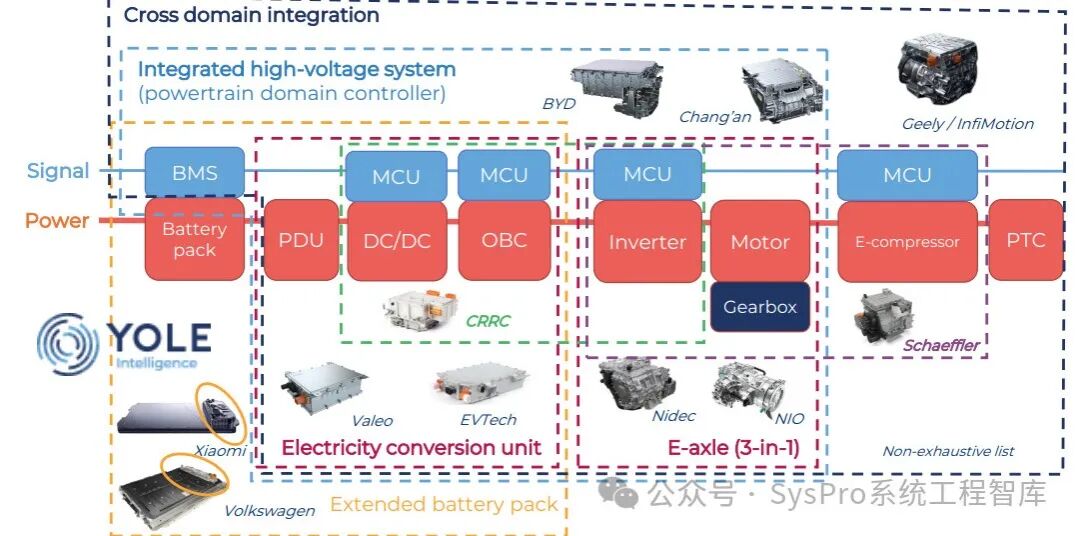

圖片來源：YOLE

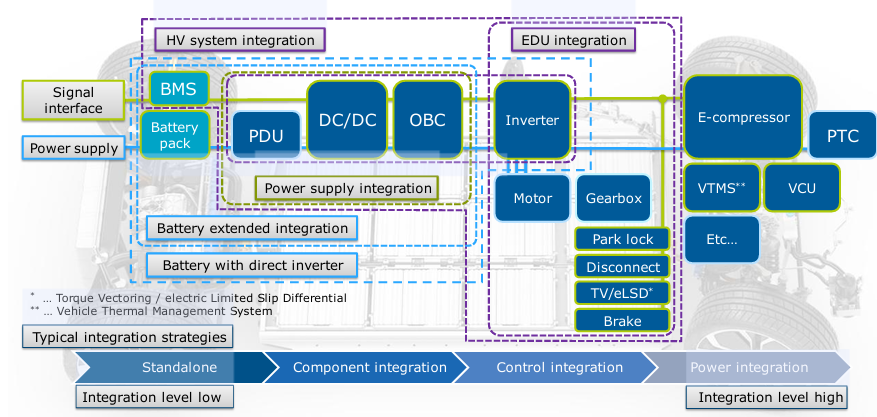

1.2.2比亞迪的應對思路：八合一集成邏輯

為解決上述痛點，比亞迪提出“八合一”集成方案，即將8類核心功能組件整合為一個單元，通過“1+1>2”的協同效應實現多重目標：

減少冗余部件：共用1套外殼、1套冷卻系統、1組DC鏈路電容，省去傳統系統中50%以上的冗余部件

優化功率路徑：縮短電流傳遞路徑（從傳統1.5-2m縮短至0.5-0.8m），降低功率損耗（減少8%-12%）

提升響應速度：控制信號通過中央控制器統一調度，通信延遲降至5ms以內

適配高端車型：高集成度可實現動力系統小型化，為高端車型（如騰勢）的底盤布局提供靈活性

圖片來源：AVL

以上我們知道了比亞迪八合一驅動系統的基本信息與開發背景，明確了它是為解決傳統分散式系統痛點而生的高集成方案。那么，這款系統的硬件架構具體是怎樣的？核心參數與構成有哪些細節？下面我們一起來看看硬件系統整體架構的解析。

02

硬件系統整體架構

這里我們需要深入硬件層面，了解下這款八合一系統由哪些部分組成？核心參數是多少？集成邏輯又分為哪幾個層級？下面我們從核心參數、硬件構成、集成層級三個維度展開解析。

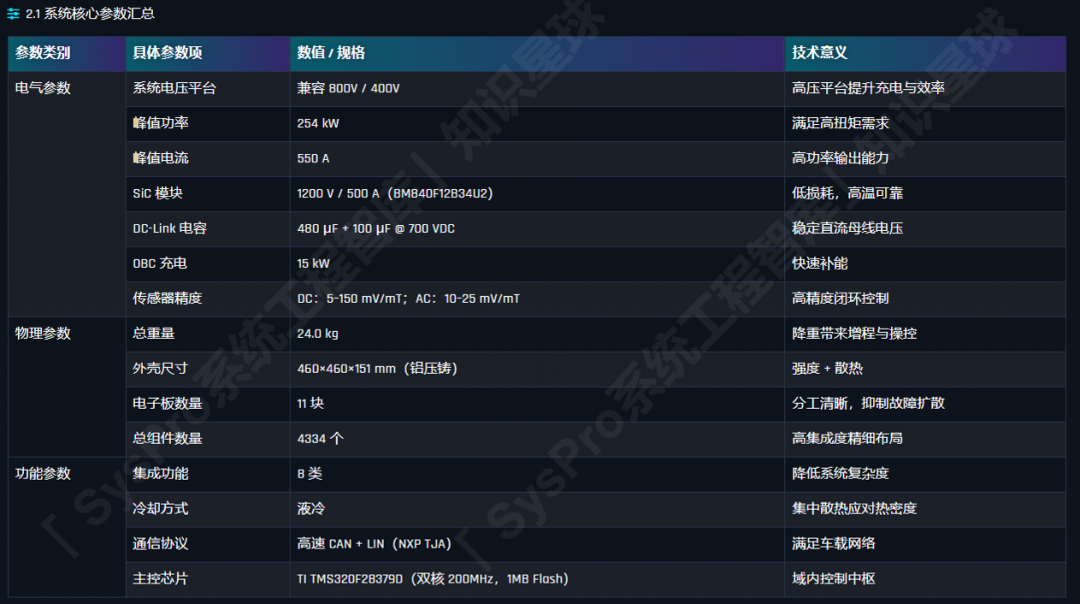

2.1系統核心參數匯總

首先，我們需要掌握系統的“關鍵指標”，這些參數決定了系統的性能上限。下面我們通過表格匯總核心參數，涵蓋電氣、物理、功能三大維度：

圖片來源：SysPro系統工程智庫

2.2硬件構成總覽（電子板+機械部件）

知道了核心參數，我們再拆解硬件的“組成部分”——整個系統可簡單分為分為硬件PCBA板與機械部件兩大類，下面我們分別解析：

2.2.1電子板構成：11 塊PCBA的分工

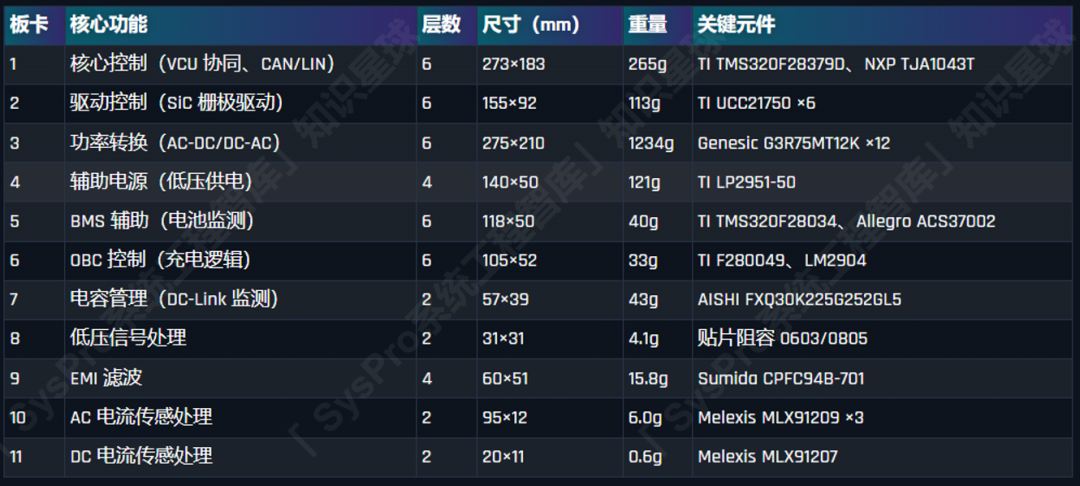

PCBA電路板，是系統的“大腦”與“神經中樞”，11塊PCBA各有明確分工，下面通過表格呈現每塊板卡的核心信息：

以上，11塊板卡按“核心控制-驅動-功率-輔助”的邏輯分工：電路板1、電路板2負責“決策與驅動”、電路板3負責“功率轉換”、電子板4-11負責“輔助功能與信號處理”，這種設計既保證核心功能獨立，又避免單一故障擴散。

圖片來源：SysPro系統工程智庫

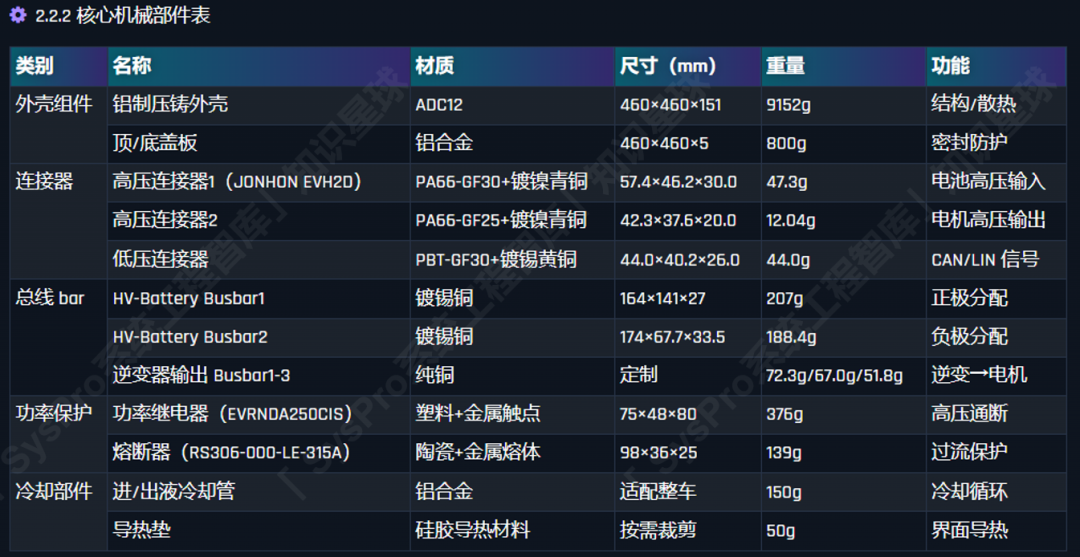

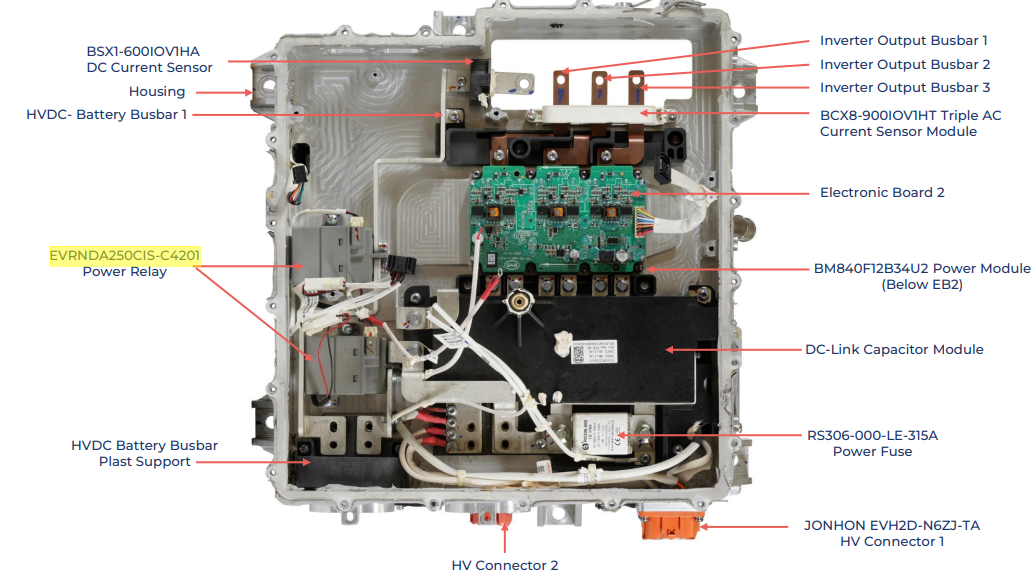

2.2.2機械部件構成：支撐與連接的關鍵

機械部件，是系統的“骨架”與“血管”，包括外殼、連接器、Busbar、冷卻部件等，下面通過表格解析核心機械部件：

圖片來源：SysPro系統工程智庫

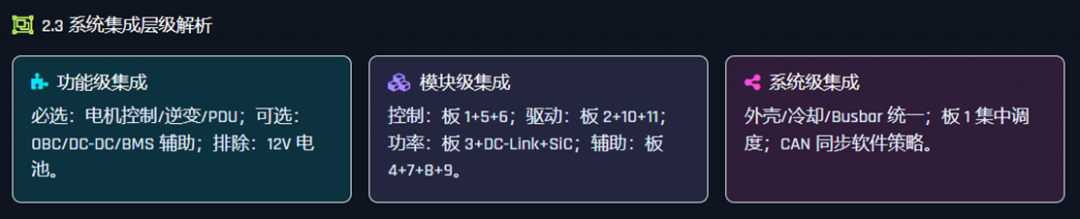

2.3系統集成層級解析

以上我們拆解了硬件的“組成部分”，但八合一系統不是簡單的“組件堆砌”，而是分層級集成的。這個是什么意思呢？簡單來說，集成分為“功能級-模塊級-系統級”三個層級，下面我們來看看每一層級的邏輯：

2.3.1功能級集成：確定“整合哪些組件”

功能級集成是基礎，核心是“根據車型需求選擇整合的組件”。比亞迪八合一系統的功能級集成邏輯如下：

必選組件：電機控制、DC-AC逆變、PDU（功率分配）—>這三類是驅動系統的核心，必須整合以確保動力響應

可選組件（按需適配）：OBC（車載充電機）、DC-DC轉換器、BMS輔助功能—>高端車型全整合，經濟型車型可簡化OBC功率；

排除組件：12V低壓電池—>因需為燈光、中控等低壓系統供電，當前集成方案無法替代，仍需獨立配置。

圖片來源：YOLE

2.3.2模塊級集成：組件“分組整合”

模塊級集成是中間層，將功能級確定的組件按“功能關聯性”分組整合為模塊：

控制模塊：電子板1（核心控制）+電子板5（BMS輔助）+電子板6（OBC控制）——負責決策與信號處理

驅動模塊：電子板2（SiC驅動）+電子板10（AC電流傳感）+電子板11（DC電流傳感）——負責驅動SiC模塊與信號采集

功率模塊：電子板3（功率轉換）+DC-Link電容模塊+ SiC模塊——負責高壓功率轉換；

輔助模塊：電子板4（輔助電源）+電子板7（電容管理）+電子板8（低壓處理）+電子板9（EMI濾波）——負責低壓供電與干擾抑制

2.3.3系統級集成：模塊“協同工作”

系統級集成是頂層，通過機械結構（外殼、busbar）與電氣連接（連接器、布線）將模塊整合為整體，核心是“協同優化”：

機械協同：所有模塊固定于鋁制外殼，通過導熱墊與冷卻管實現散熱協同

電氣協同：控制信號通過電子板1統一調度，功率通過busbar優化路徑

軟件協同：各模塊的控制軟件（如SiC驅動邏輯、OBC充電邏輯）通過CAN總線同步，避免功能沖突。

圖片來源：SysPro系統工程智庫

以上我們詳細解析了硬件系統的整體架構，包括核心參數、硬件構成與集成層級。那么，在這些硬件中，最關鍵的核心組件（如SiC模塊、DC-Link電容）技術細節是什么？它們的工作原理又如何？下面我們一起來看看核心組件技術解析。

03

核心組件技術解析

在硬件架構中，核心組件是決定系統性能的“關鍵少數”，比如SiC功率模塊決定功率上限，DC-Link電容決定電壓穩定性，電流傳感器決定控制精度。下面我們逐一解析五大核心組件的技術細節與功能原理。

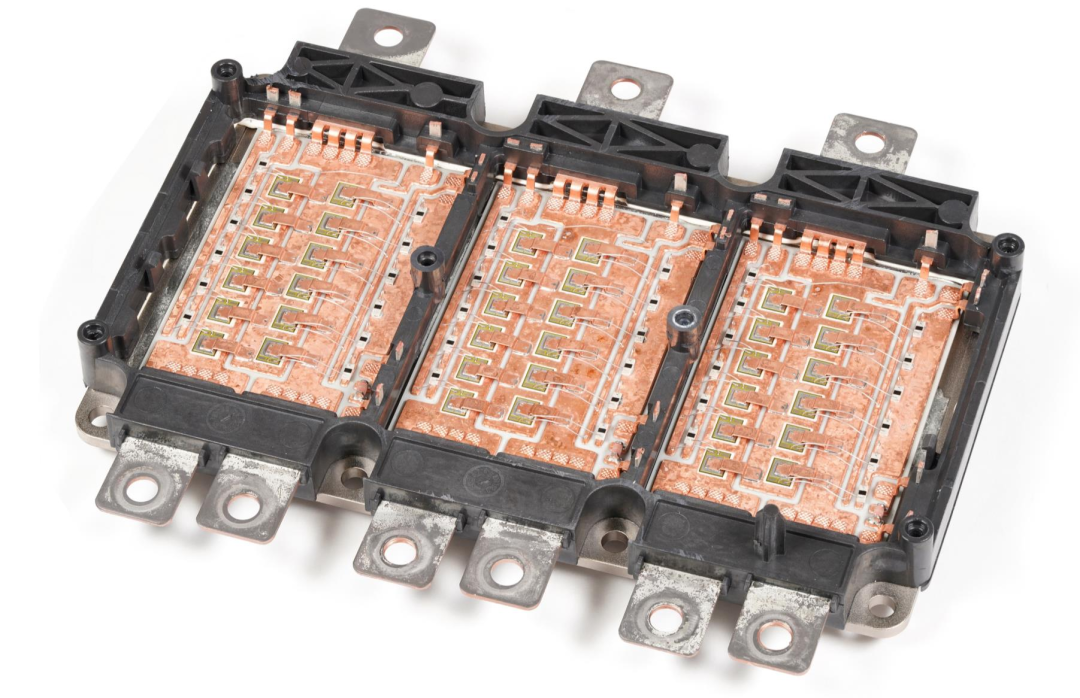

3.1自研SiC功率模塊

SiC模塊是八合一系統的“動力心臟”，負責將DC高壓轉換為AC驅動電機，比亞迪自研的功率模塊是當前行業內參數領先的SiC模塊之一。下面我們來看看它的詳細技術細節。

3.1.1核心參數與物理特性

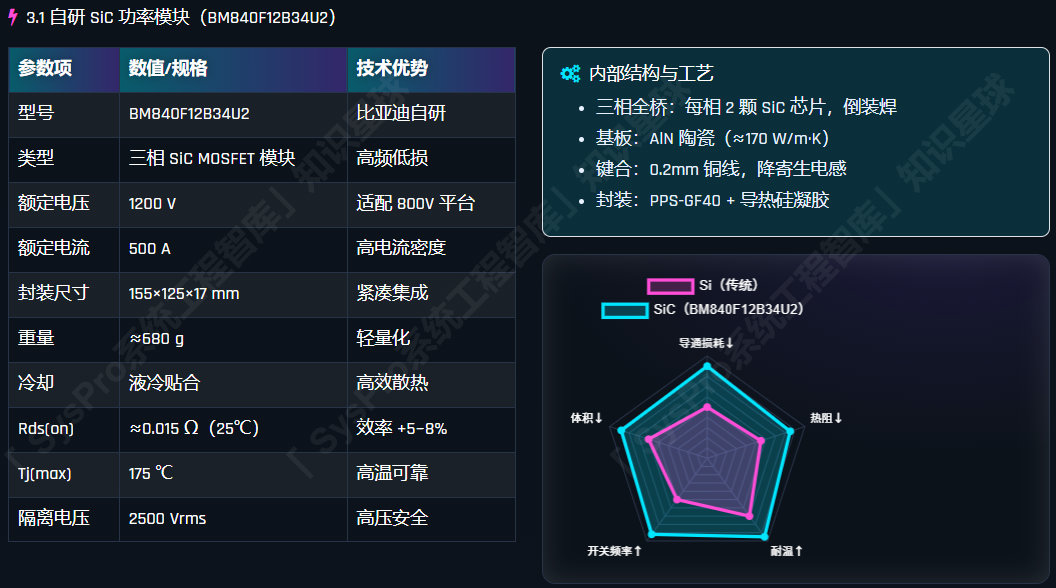

首先，我們看看模塊的核心參數：

圖片來源：SysPro系統工程智庫

這里面我們需要關注的是：一是1200V的額定電壓，適配800V高壓平臺，相比傳統650V Si模塊，可減少高壓回路的器件數量；二是175℃的最高結溫，耐高溫性優于Si模塊（150℃），適合高功率密度下的長期工作；三是0.015Ω的導通電阻，降低導通損耗，提升系統效率（相比Si模塊效率提升5%-8%）。

3.1.2內部結構與工作原理（知識星球發布）

我們知道SiC模塊的內部結構決定了它的性能，下面我們拆解其內部構成，參考下圖從芯片布局、基板設計、bonding工藝和封裝材料進行下解讀...

其工作原理是：...

3.1.3技術優勢與行業對比（知識星球發布）

相比行業內其他SiC模塊（如Infineon FF650R12ME4），比亞迪BM系列SIC模塊的優勢體現在三個方面：...

圖片來源：Yole

3.2 DC-Link電容模塊

DC-Link電容模塊是系統的“電壓穩定器”，負責平滑整流后的直流電，抑制電壓波動，為SiC模塊提供穩定的電壓輸入。下面我們來看看它的技術細節：

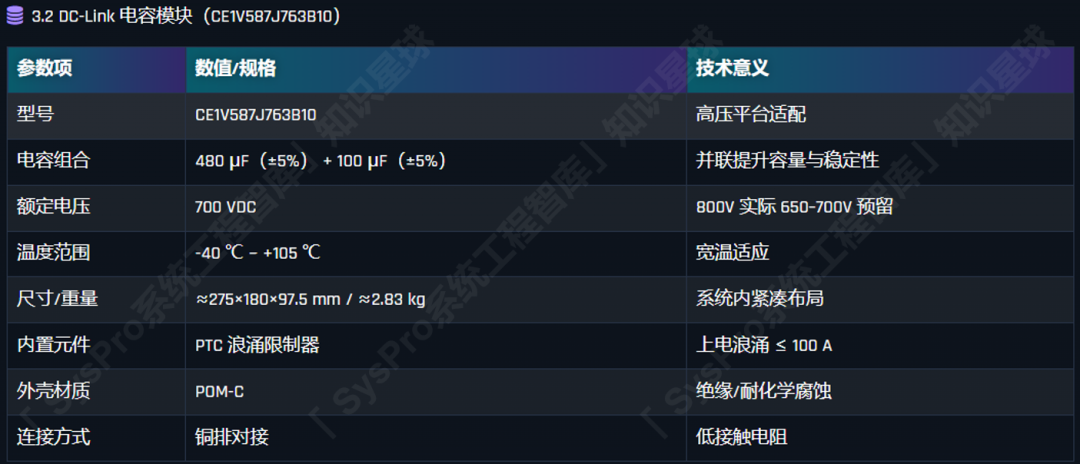

3.2.1核心參數與物理特性

通過表格呈現核心參數：

圖片來源：SysPro系統工程智庫

3.2.2 內部結構與工作原理（知識星球發布）

比亞迪的DC-Link電容模塊的內部結構采用“多電容并聯+集成保護”設計：

...

其工作原理是：AC-DC整流后的直流電先經過PTC限制浪涌電流，再進入電容單元，通過電容的充放電平滑電壓波動（將電壓紋波控制在5%以內），最終為SiC模塊提供穩定的DC電壓輸入。

3.3電流傳感器（DC/AC兩類）

電流傳感器是系統的“電流眼睛”，負責采集高壓回路的電流信號，反饋給控制器以實現精準控制。比亞迪八合一系統采用兩類電流傳感器：DC電流傳感器與AC電流傳感器。下面我們分別解析：

3.3.1 DC電流傳感器

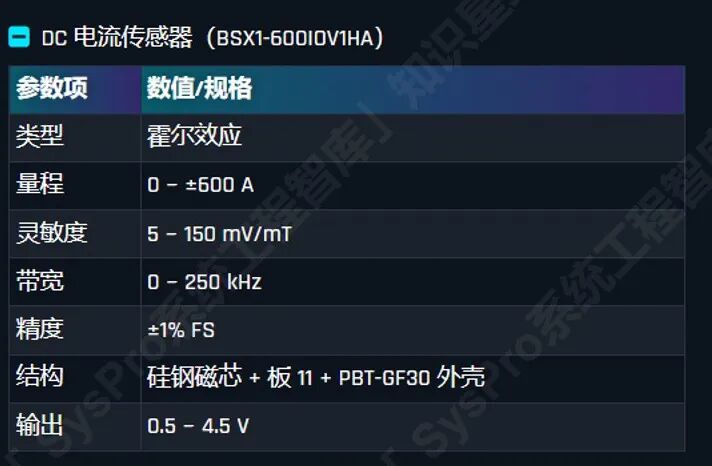

主要用于采集電池輸入的DC電流，核心參數與結構如下：

圖片來源：SysPro系統工程智庫

工作原理：高壓DC電流通過傳感器的銅排時，產生磁場，硅鋼磁芯聚集磁場，霍爾元件（Melexis MLX91207）將磁場強度轉換為電壓信號，經電子板11處理后反饋給電子板1的MCU，實現DC電流的實時監測

3.3.2 AC電流傳感器模塊

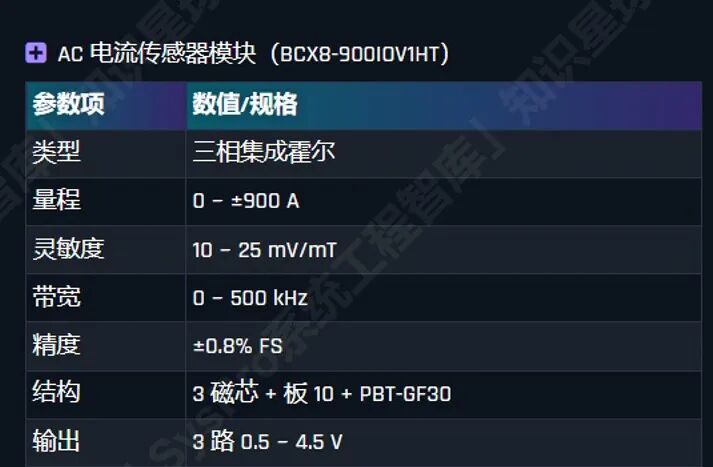

主要用于采集逆變器輸出的3相AC電流，核心參數與結構如下：

圖片來源：SysPro系統工程智庫

工作原理：逆變器輸出的3相AC電流分別通過模塊內的3個銅排，每個銅排對應1個硅鋼磁芯與霍爾元件（Melexis MLX91209），霍爾元件將磁場轉換為電壓信號，經電子板10處理后反饋給電子板1的MCU，實現3相AC電流的同步監測。

3.4功率繼電器與熔斷器

3.4.1功率繼電器（知識星球發布）

3.4.2熔斷器（知識星球發布）

圖片來源：Yole

3.5高壓連接器與Busbar

高壓連接器與Busbar是系統的“電流通道”，負責高壓電流的輸入、輸出與分配，下面我們解析它們的技術細節：

3.5.1高壓連接器（知識星球發布）

3.5.2高壓Busbar（知識星球發布）

第三曲

04

11個PCBA詳細拆解

（知識星球發布）

PCBA板是系統的“控制中樞”與“信號處理中心”，11塊板卡各有分工，且硬件設計需適配各自的功能需求。下面我們按“核心控制板-驅動板-功率板-輔助功能板”的邏輯，逐一拆解關鍵電子板的硬件細節（因篇幅限制，重點解析電子板1-3，其他板卡簡要說明）。

4.1 電子板參數總表

4.2 核心控制板

4.3 驅動板

4.4 功率板

4.5 輔助功能板

第四曲

05

功能原理與協同邏輯

（知識星球發布）

在了解硬件構成后，我們需要回答一個關鍵問題：這些硬件組件如何協同工作，才能實現“八合一”的完整功能？下面我們從功能框圖、控制信號、功率路徑、熱管理、EMC防護五個維度，拆解協同邏輯的核心細節。

5.1 系統功能框圖解析（AC-DC/DC-AC/HVDC-LVDC）

5.2 控制信號傳遞路徑

5.3 功率路徑優化設計

5.4 熱管理協同邏輯

5.5 EMC 防護與接地設計

第五曲

06

測試與可靠性設計

高集成度意味著“一損俱損”的風險更高，因此測試與可靠性設計是八合一系統落地的關鍵。下面我們從“全工況測試”“冗余設計”“材質工藝”“防護等級”四個維度，解析比亞迪的可靠性保障措施。

6.1 全工況測試方案

6.2 冗余設計（控制 / 功率鏈路）

6.3 材質與工藝可靠性

6.4 防護等級與環境適應性

07

技術方案總結

（知識星球發布）

通過前面的詳細解析，我們已經全面掌握了比亞迪八合一驅動系統的技術細節。下面我們從“核心特征”“效益與痛點解決”“技術啟示”三個方面，對方案進行總結。

7.1 技術方案核心特征

7.2 效益與解決的行業痛點

7.3 技術啟示與行業借鑒

08 總結

（知識星球發布）
