前 言

本文檔提供基于Qt和LVGL的圖形用戶界面(GUI)的開發說明。其中Qt開發包含基于命令行和QtCreator的開發方式，以及Qt程序的開機自啟動方法；LVGL開發僅提供基于命令行的開發方式。

Qt和LVGL在跨平臺支持和開源特性上有相似之處，但在目標平臺、資源占用、編程語言、功能豐富度、授權方式和應用場景等方面存在明顯差異，具體如下。

開發環境

Windows開發環境：Windows10 64bit、Windows764bit

Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64bit

系統版本：Tronlong-Desktop 20.04（類Ubuntu）、Linux-5.10.209、U-Boot-2017.09

sysroot：rk3562-Tronlong-Desktop-20.04-sysroot-[版本號].tar.gz

應用開發交叉編譯工具：gcc-aarch64-linux-gnu_9.4.0.tar.gz

LVGL版本：8.3.0

Qt版本：5.15.10

備注：本文基于2GByte LPDDR4X、16GByte eMMC配置單板機進行演示。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

Qt組件支持

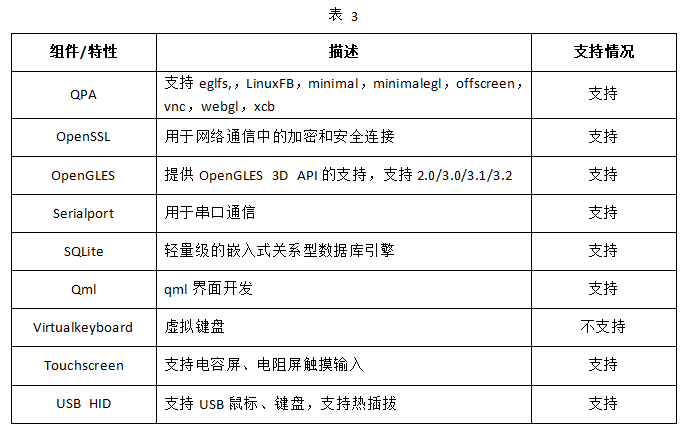

Qt組件支持情況如下，詳情請查看產品資料“4-軟件資料LinuxFilesystemrootfs-feature-support”文件。

注意事項

無特殊說明情況下，本文默認從eMMC啟動系統，使用DEBUG作為調試串口，使用欣瑞達的XT070YTA23R_A6 LVDS電阻屏作為顯示輸出。

圖1

如需使用網絡調試Qt工程，請將單板機通過路由器與PC機進行網絡連接，并確保上位機Ubuntu系統可正常訪問互聯網。

1Qt開發說明

Qt開發環境主要包括Qt Creator工具、X86端Qt環境、ARM端Qt環境、交叉編譯工具鏈等。當用戶使用Qt Creator工具和X86端Qt環境編寫并編譯Qt工程后，生成的Qt程序鏡像僅可在X86端運行。必須使用適配單板機的ARM端Qt環境、交叉編譯工具鏈編譯Qt工程，生成的Qt程序鏡像方可在ARM端（即單板機）上正常運行。

我司提供的rk3562-Tronlong-Desktop-20.04-sysroot-[版本號].tar.gz壓縮包已提供適配單板機的ARM端Qt環境（Qt5.15.10，含qmake工具），請先參考《應用開發手冊》的“開發環境搭建說明”章節安裝應用開發交叉編譯工具鏈、sysroot壓縮包?？苫诿钚谢騋t Creator工具對已有Qt工程進行編譯，生成ARM端Qt程序鏡像。

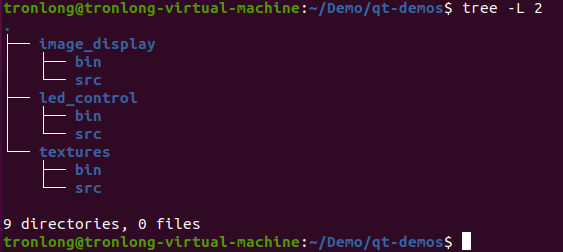

我司提供的Qt工程位于產品資料“4-軟件資料Demoqt-demos”目錄下，其中src目錄下包含Qt工程源碼，bin目錄下包含ARM端Qt程序鏡像。請將整個qt-demos文件夾拷貝至Ubuntu工作目錄下，如下圖所示。

圖2

1.1基于QtCreator開發

1.1.1安裝QtCreator工具

Qt Creator是一款專為Qt框架設計的跨平臺集成開發環境(IDE)，提供代碼編輯、調試、項目管理和界面設計等功能，支持高效開發Qt應用程序。

執行如下命令，安裝QtCreator。

Host# sudoaptinstallqtcreator

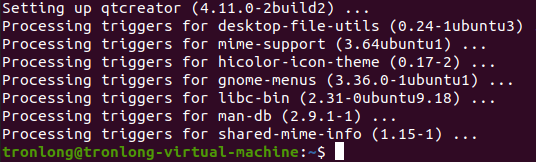

圖3

圖4

執行如下命令，查看QtCreator版本。

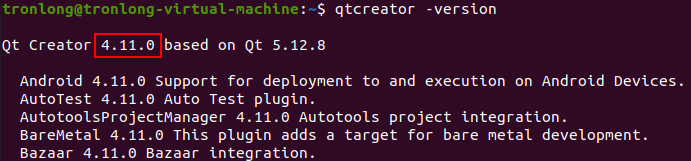

Host# qtcreator -version

圖5

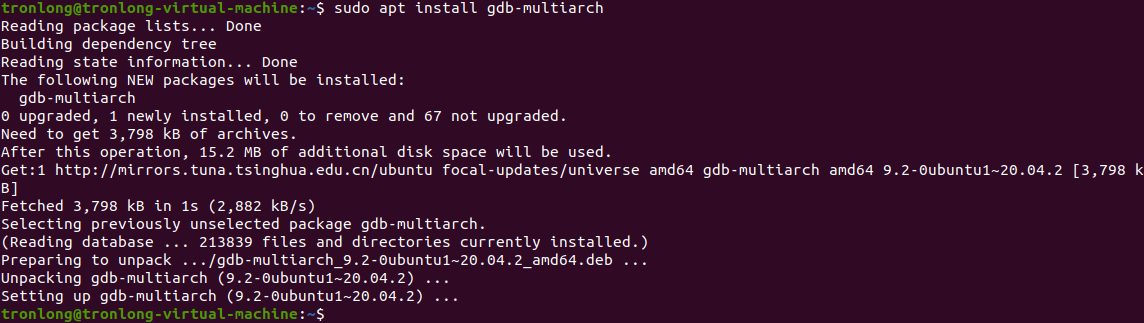

執行如下命令，安裝GNU調試器。

Host# sudo apt install gdb-multiarch

圖6

執行如下命令，查看調試器版本。

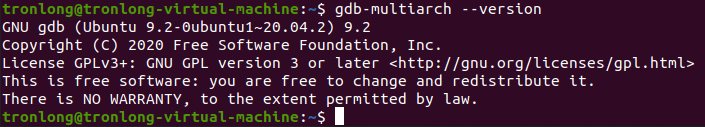

Host# gdb-multiarch --version

圖7

執行如下命令，加載環境變量。

Host# source /home/tronlong/RK3562/environment

圖8

1.1.2配置交叉編譯工具鏈

執行如下命令啟動QtCreator。

Host# qtcreator

圖9

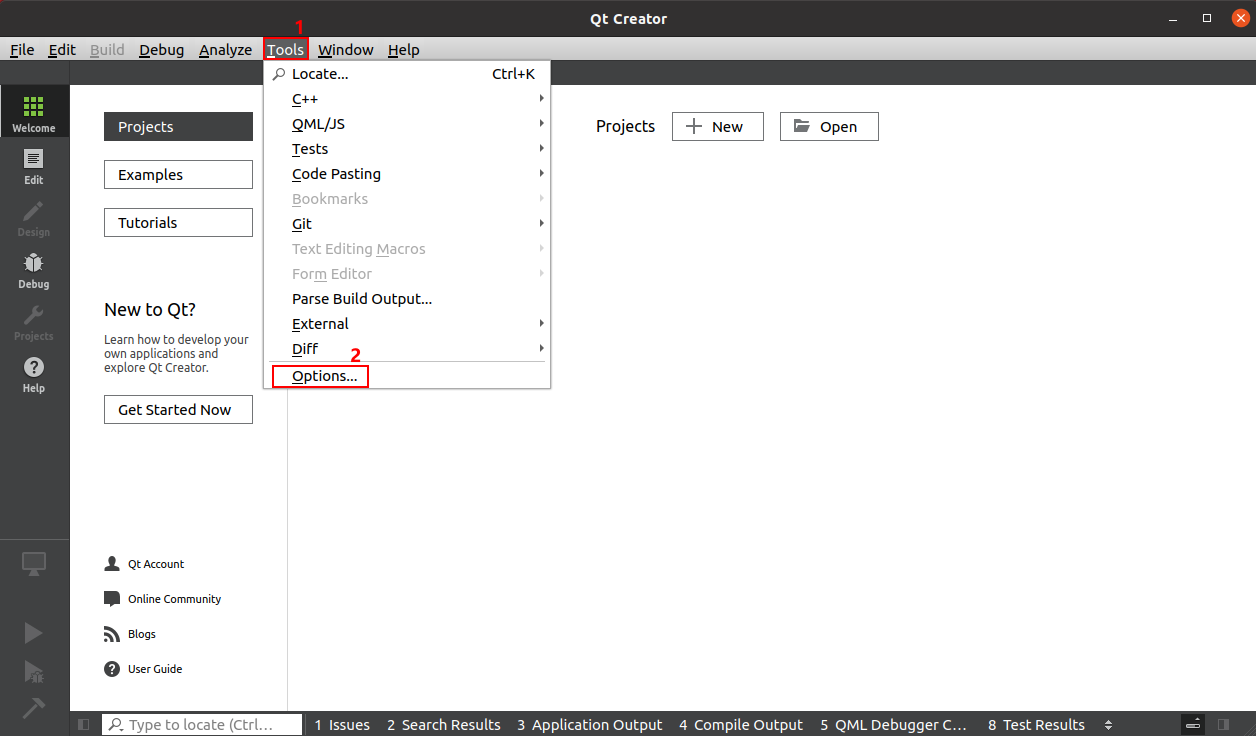

啟動Qt Creator工具后，點擊菜單欄"Tools->Options…"。

圖10

點擊"Kits"，打開配置選擇頁面。

圖11

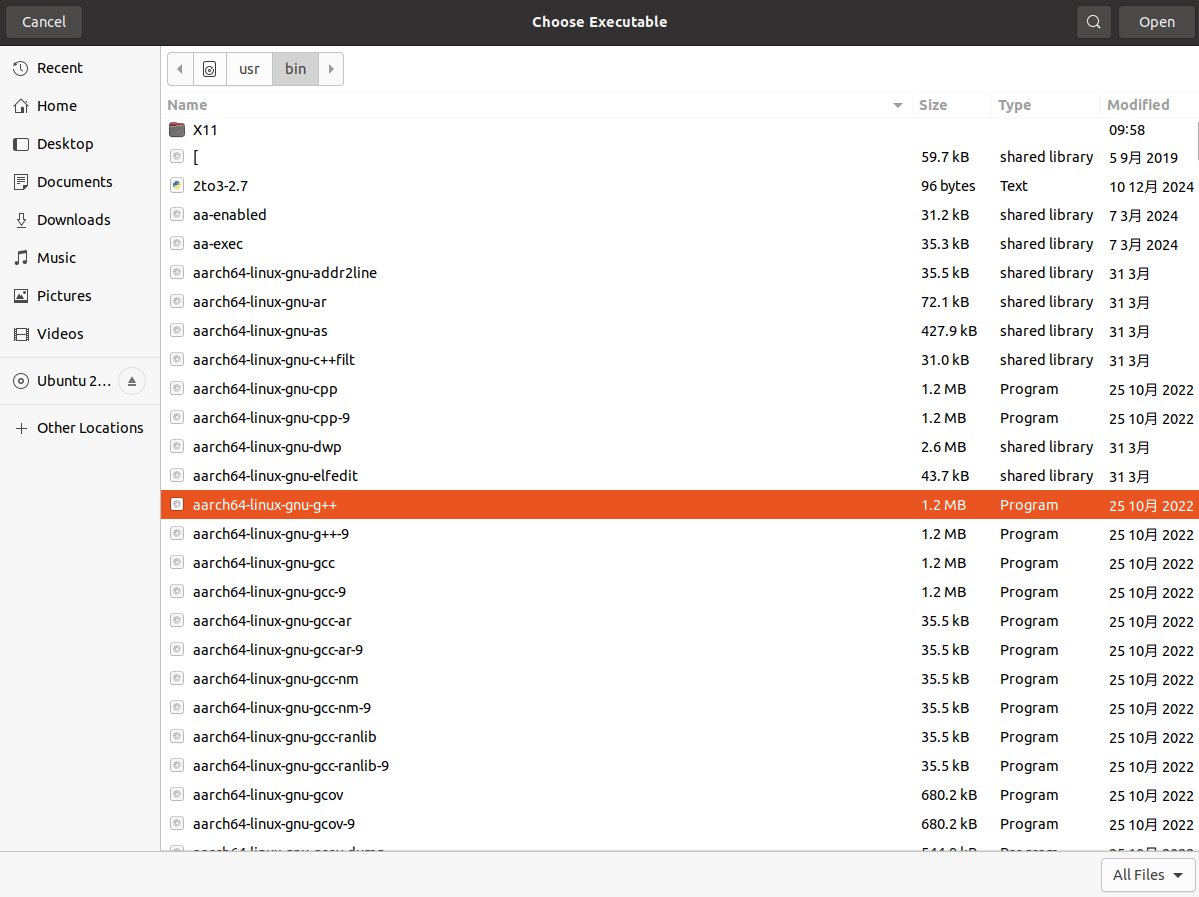

點擊"Compilers->Add->GCC->C++ ->Browse…"，選擇平臺交叉編譯工具鏈中的aarch64-linux-gnu-g++，然后點擊Open確認。具體路徑為：

/usr/bin/aarch64-linux-gnu-g++

圖12

圖13

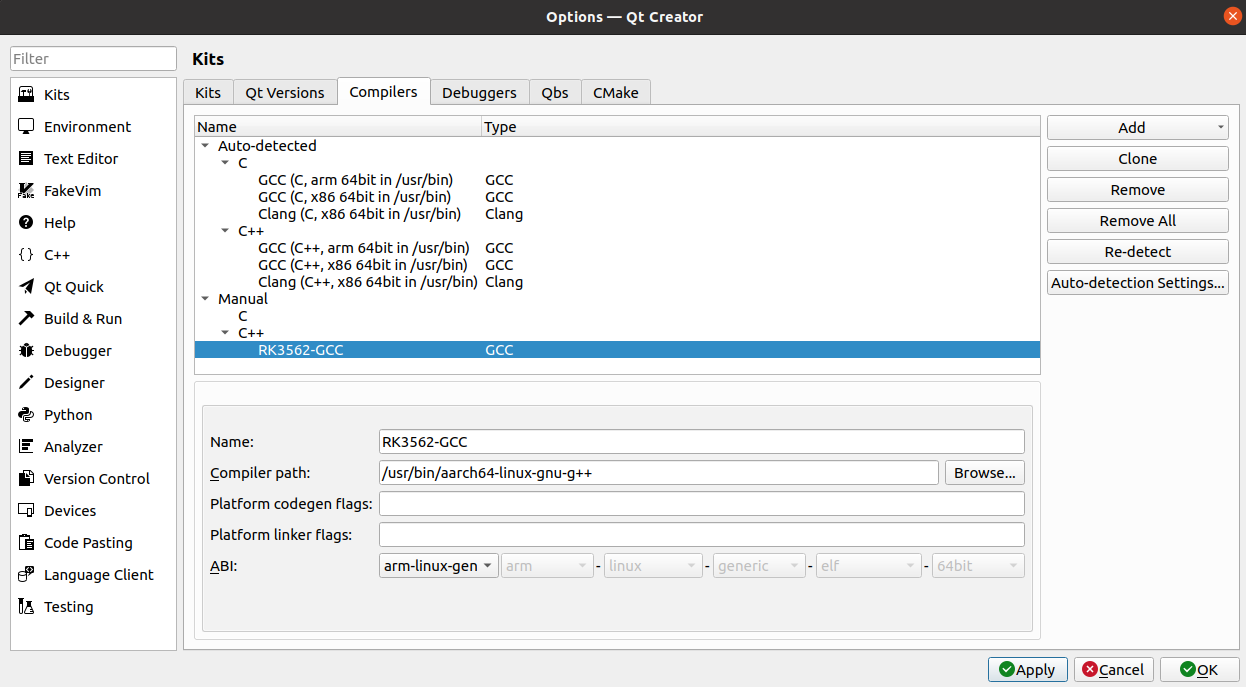

選擇后，Name修改為"RK3562-GCC"，ABI選擇"arm-linux-generic-elf-64bit"，再點擊Apply，如下圖所示。

圖14

1.1.3配置Debuggers

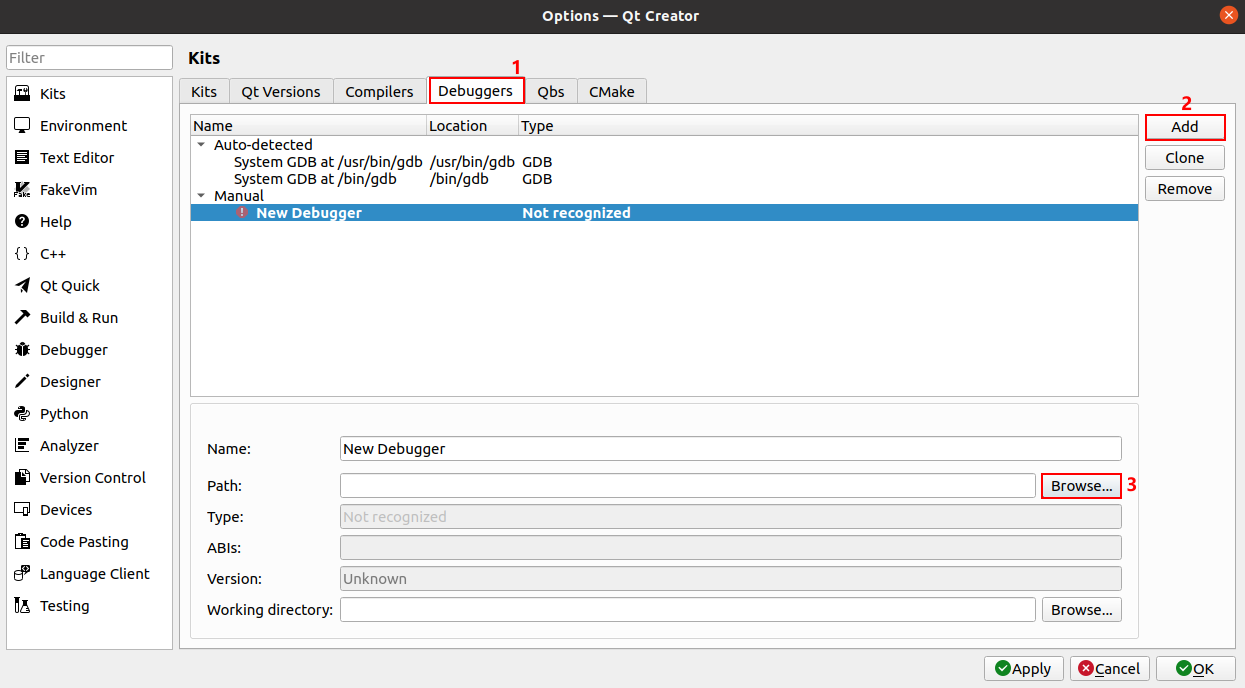

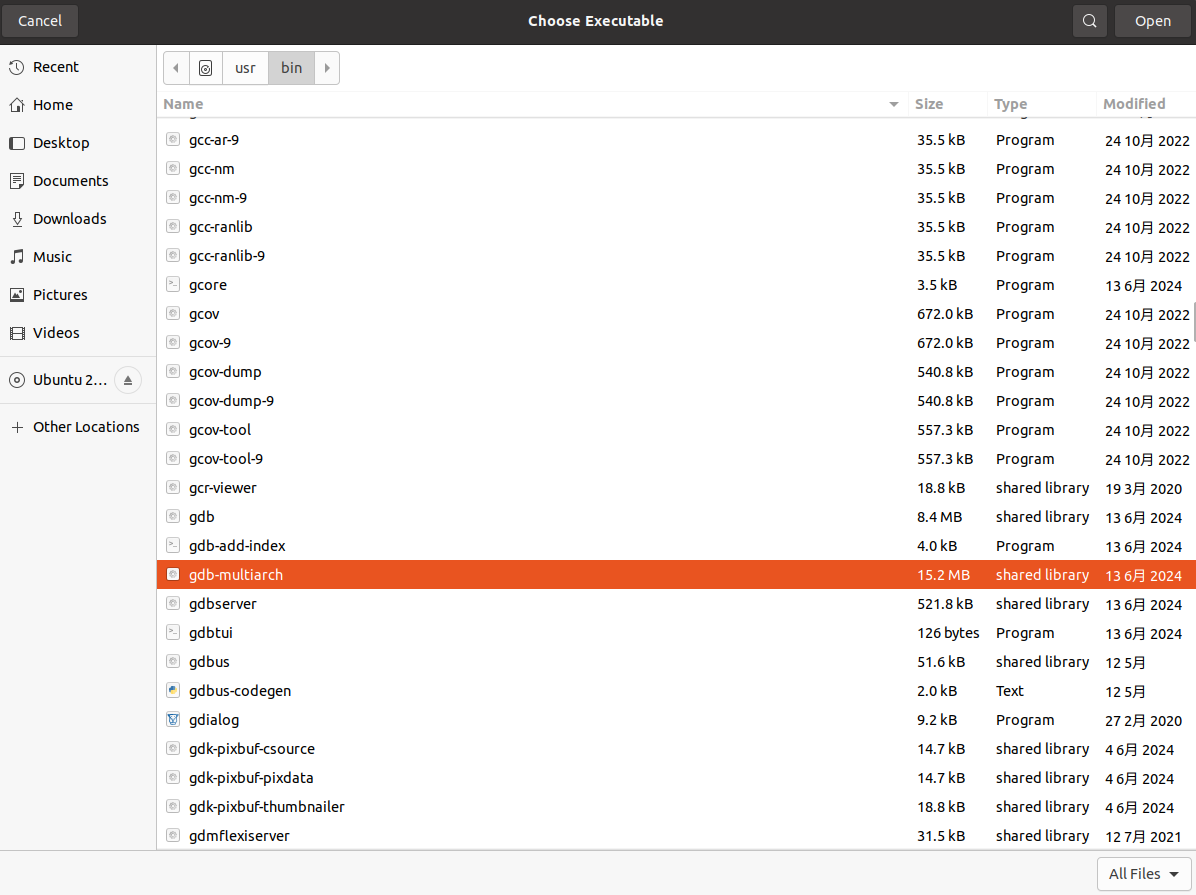

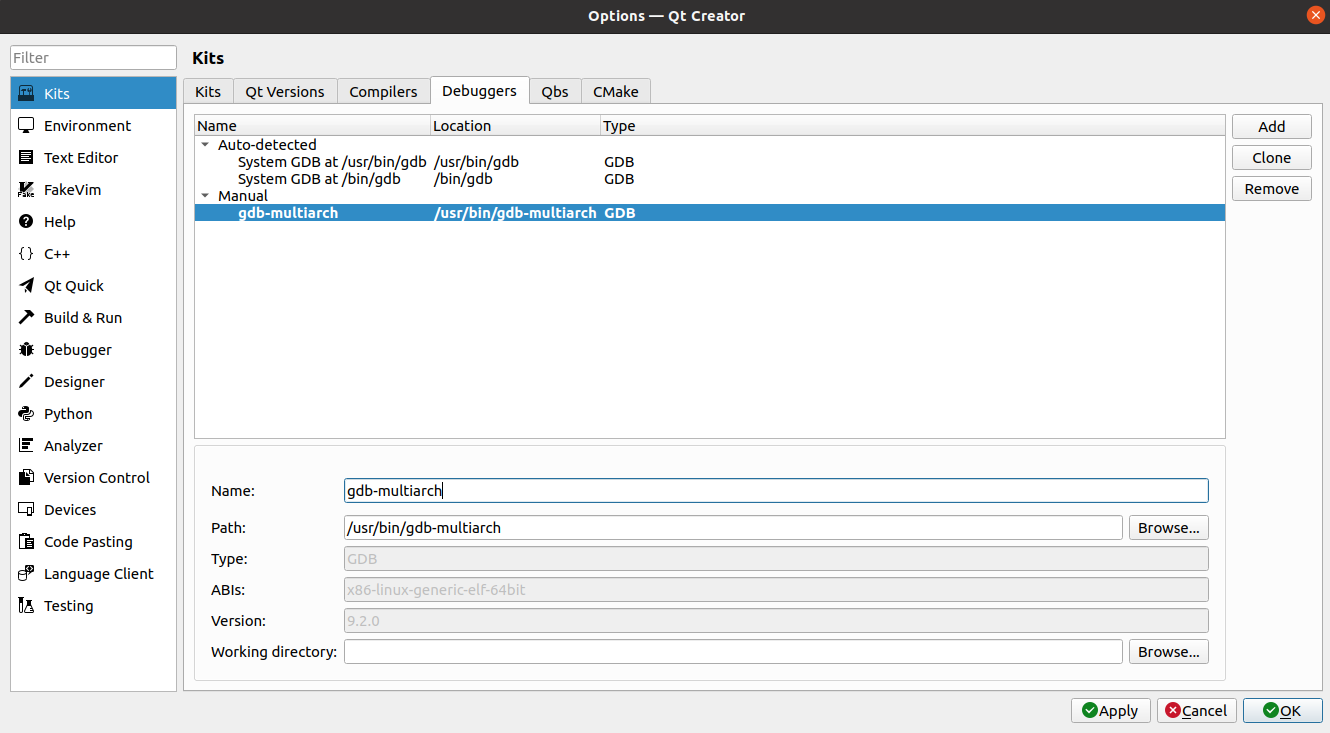

點擊"Debuggers ->Add -> Browse…"，選擇GNU調試器，然后點擊Open確認。具體路徑為：

/usr/bin/gdb-multiarch

圖15

圖16

選擇后，Name修改為"gdb-multiarch"，再點擊Apply，如下圖所示。

圖17

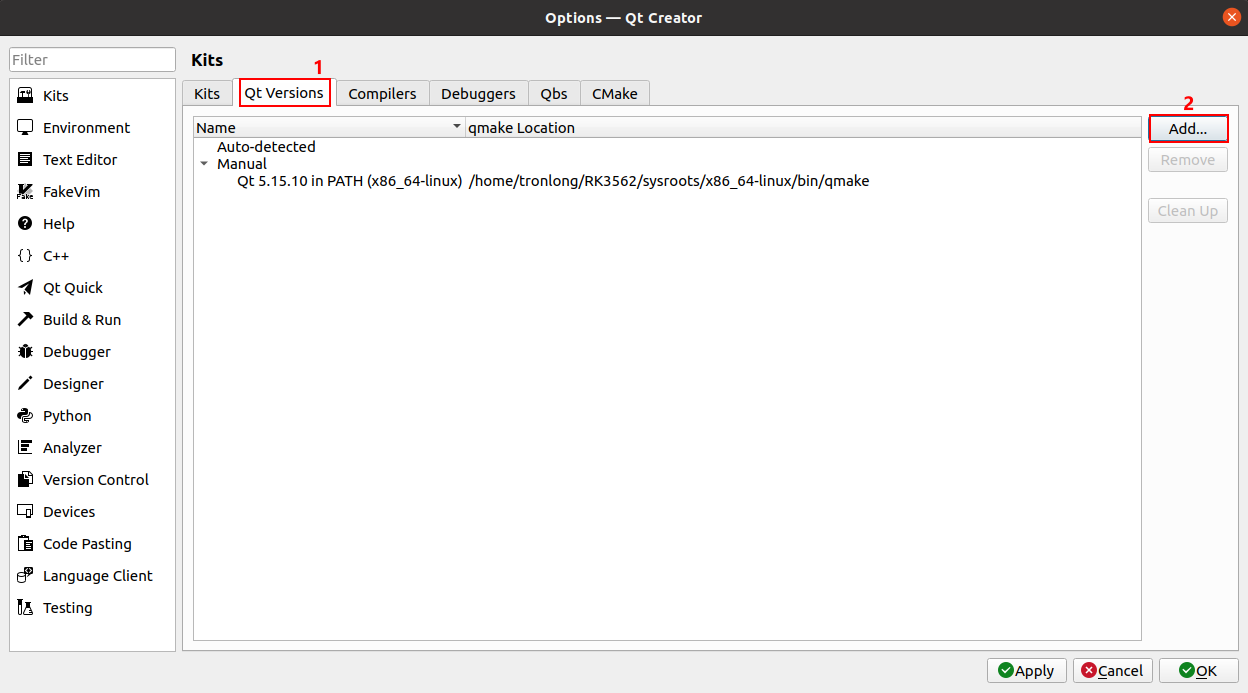

1.1.4配置Qt Versions

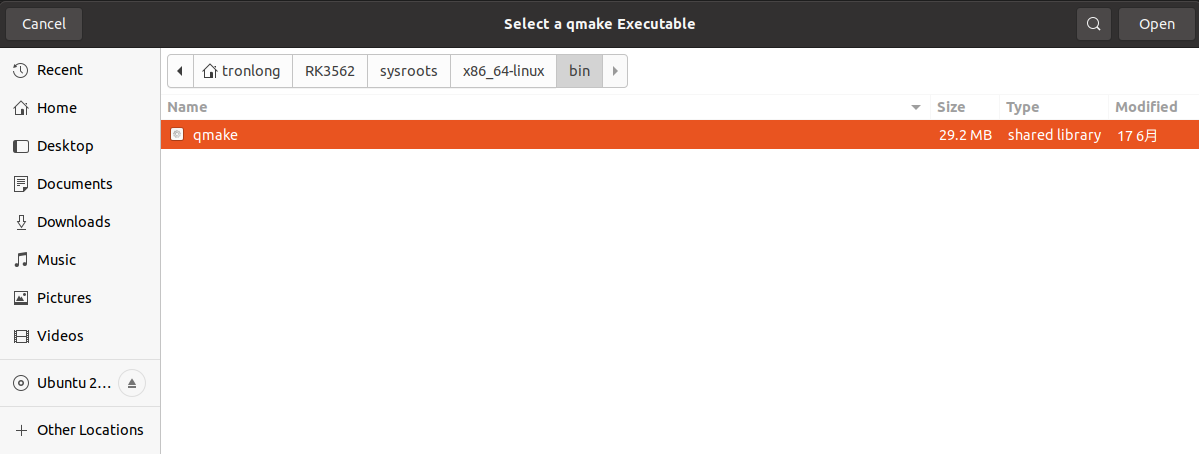

點擊"Qt Versions->Add"，選擇平臺qmake，然后點擊Open確認。具體路徑為：

/home/tronlong/RK3562/sysroots/x86_64-linux/bin/qmake

圖18

圖19

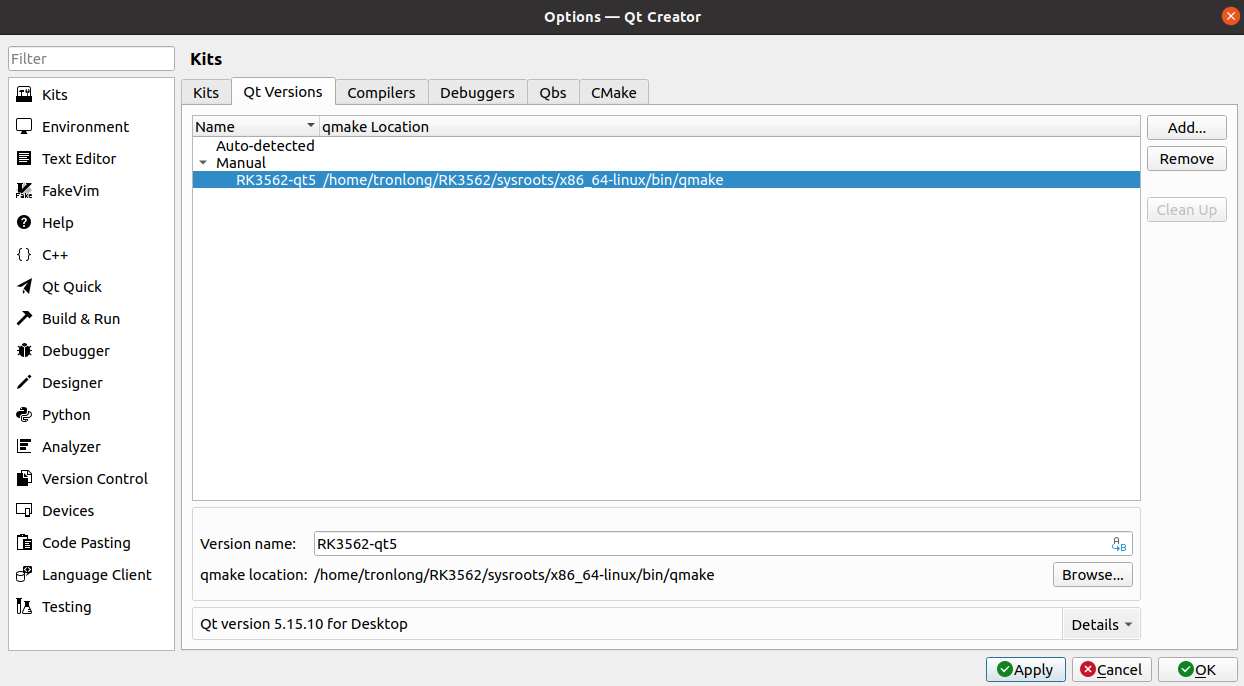

選擇后，Version name修改為"RK3562-qt5"再點擊Apply，如下圖所示。

圖20

1.1.5配置Kits

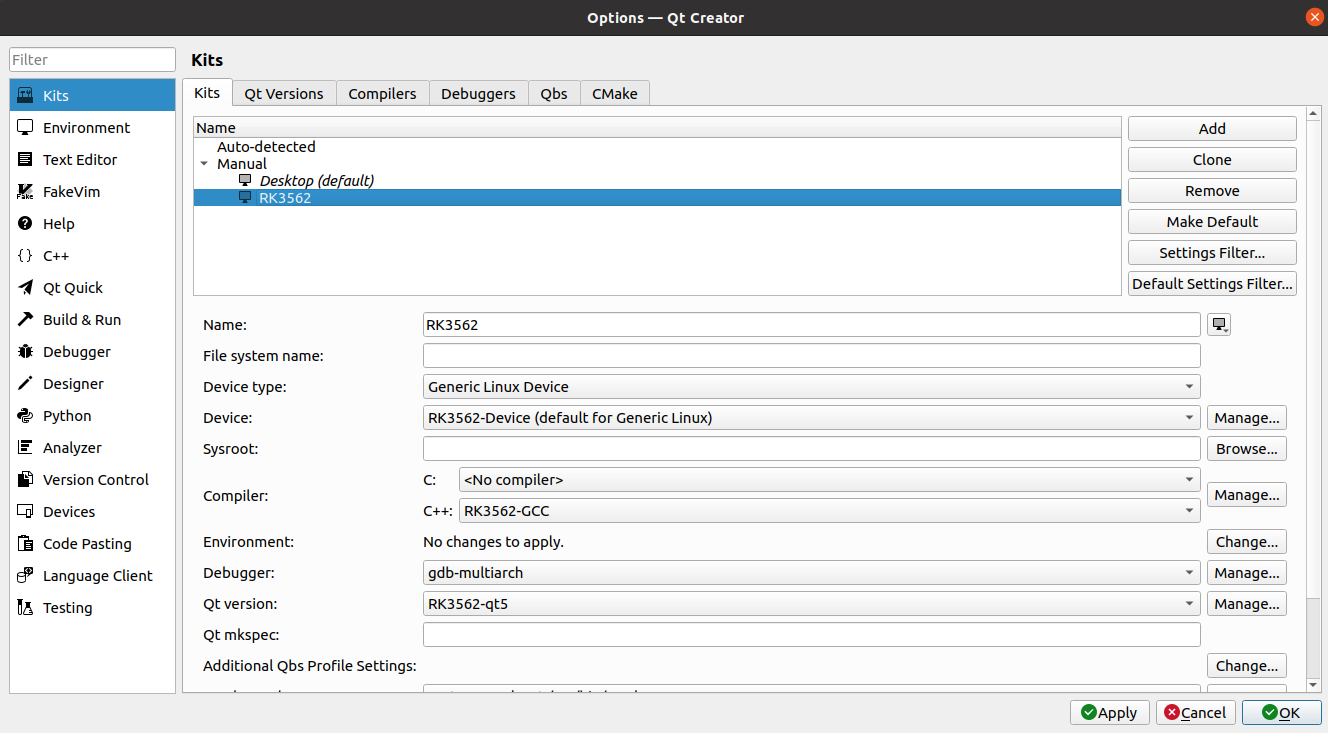

請參照下圖配置Kits各選項。點擊"Kits ->Add"，將Name修改為"RK3562"，Device type選擇"Generic Linux Device"，Compiler的C++選擇"RK3562-GCC"，Debugger選擇"gdb-multiarch"，Qtversion選擇"RK3562-qt5"，點擊Apply，然后點擊OK完成配置。

圖21

1.1.6編譯Qt工程

本章節以led_control案例為例，演示基于QtCreator工具開發Qt程序的方法。

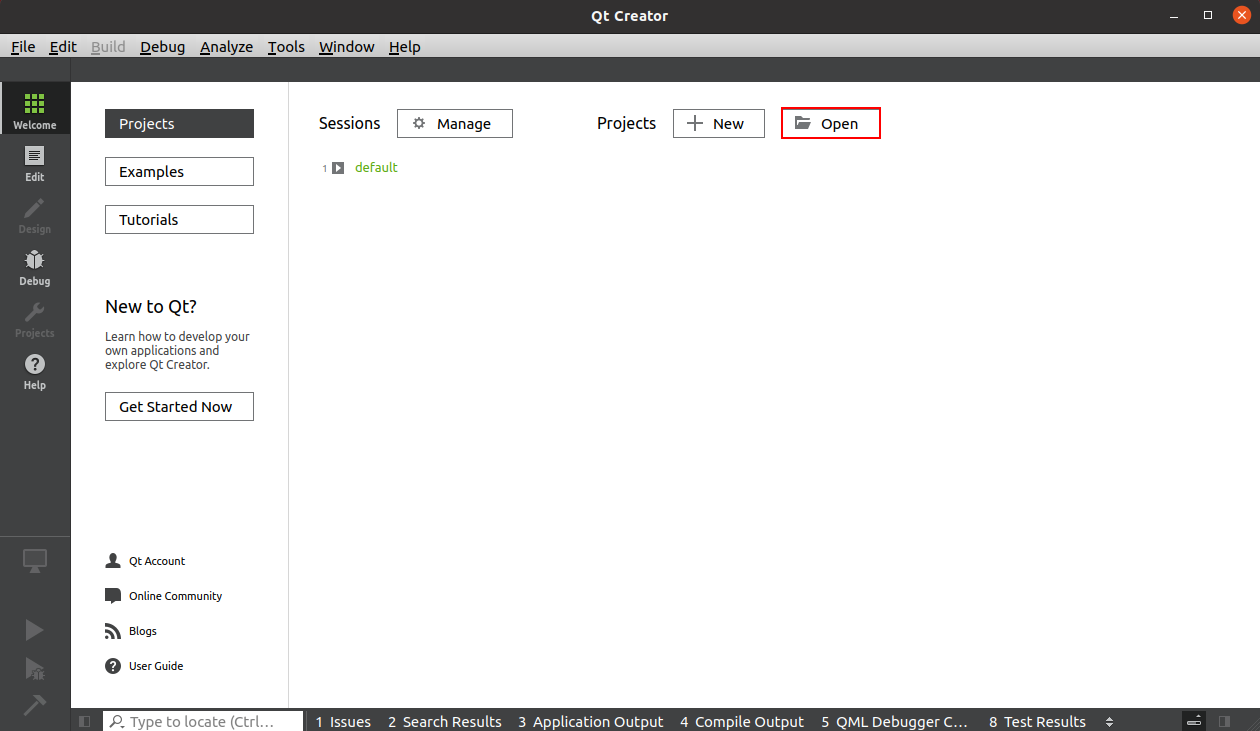

請在QtCreator界面，點擊"Open"。

圖22

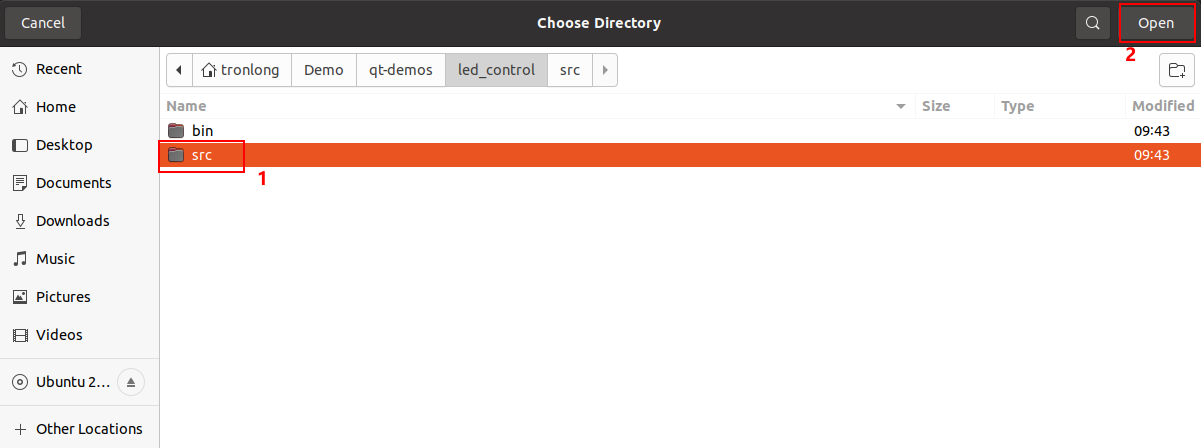

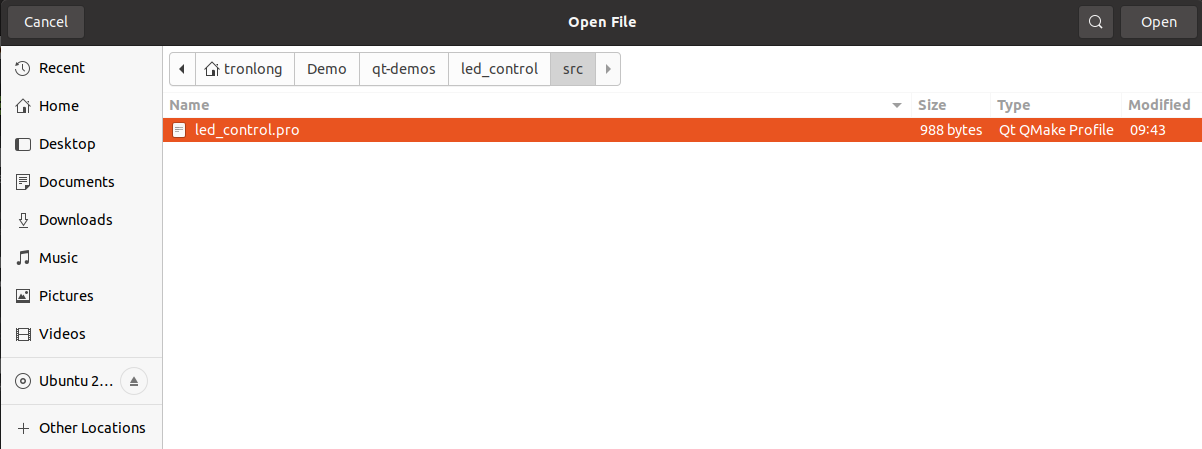

選中Qt工程源碼目錄的led_control.pro文件，點擊Open。

圖23

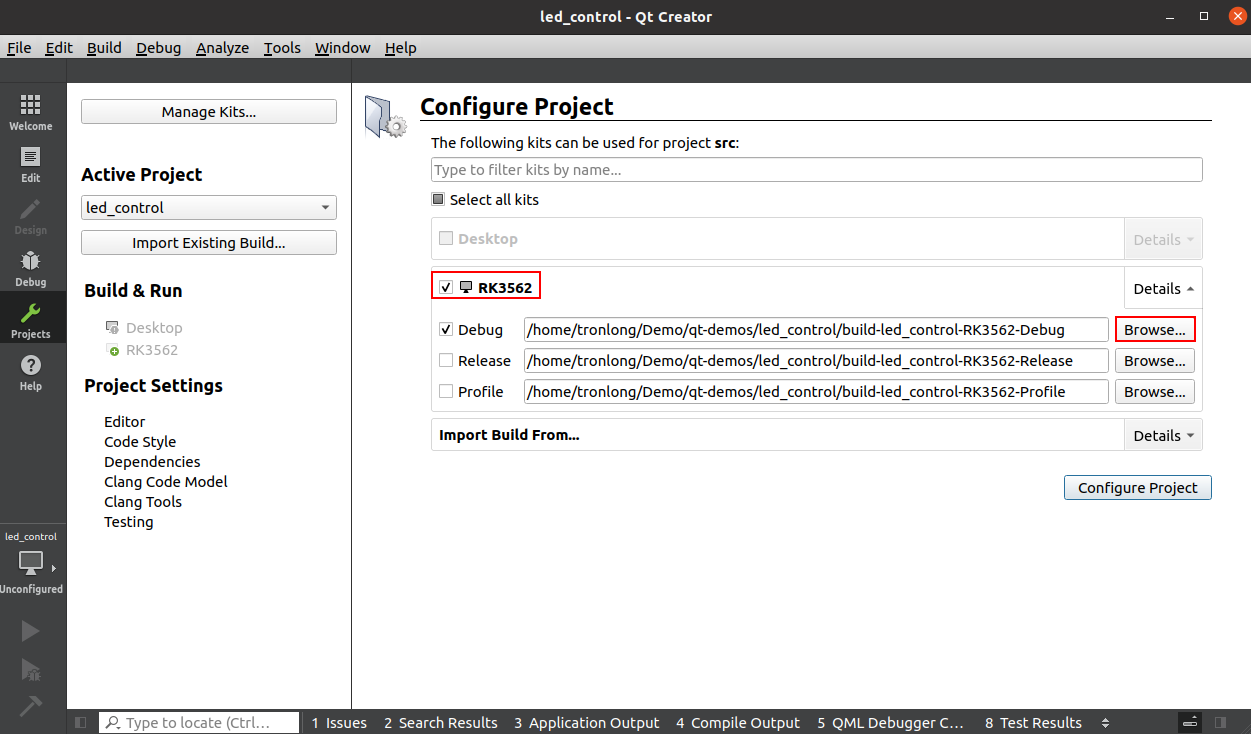

勾選RK3562平臺Kits，點擊"Browse…"選擇Qt程序鏡像生成的路徑，選擇好后點擊"Open"，如下圖所示。

圖24

圖25

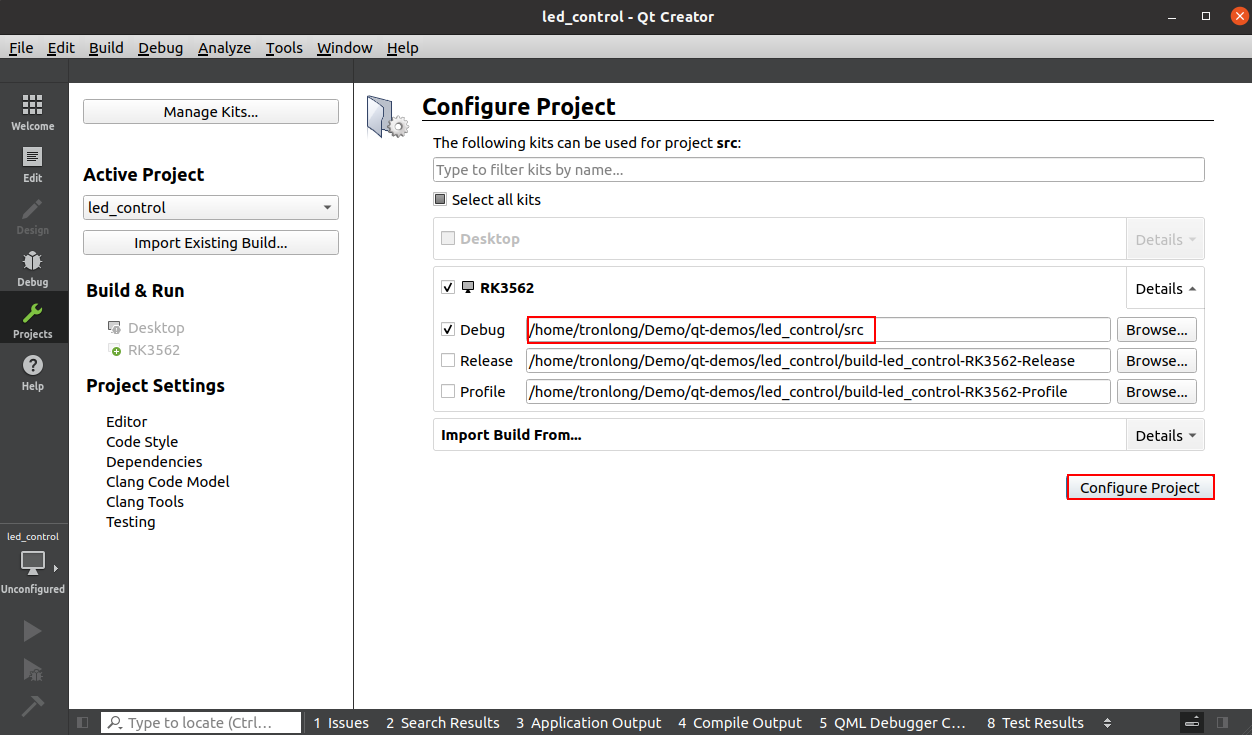

點擊"Configure Project"進行工程配置，如下圖所示。

圖26

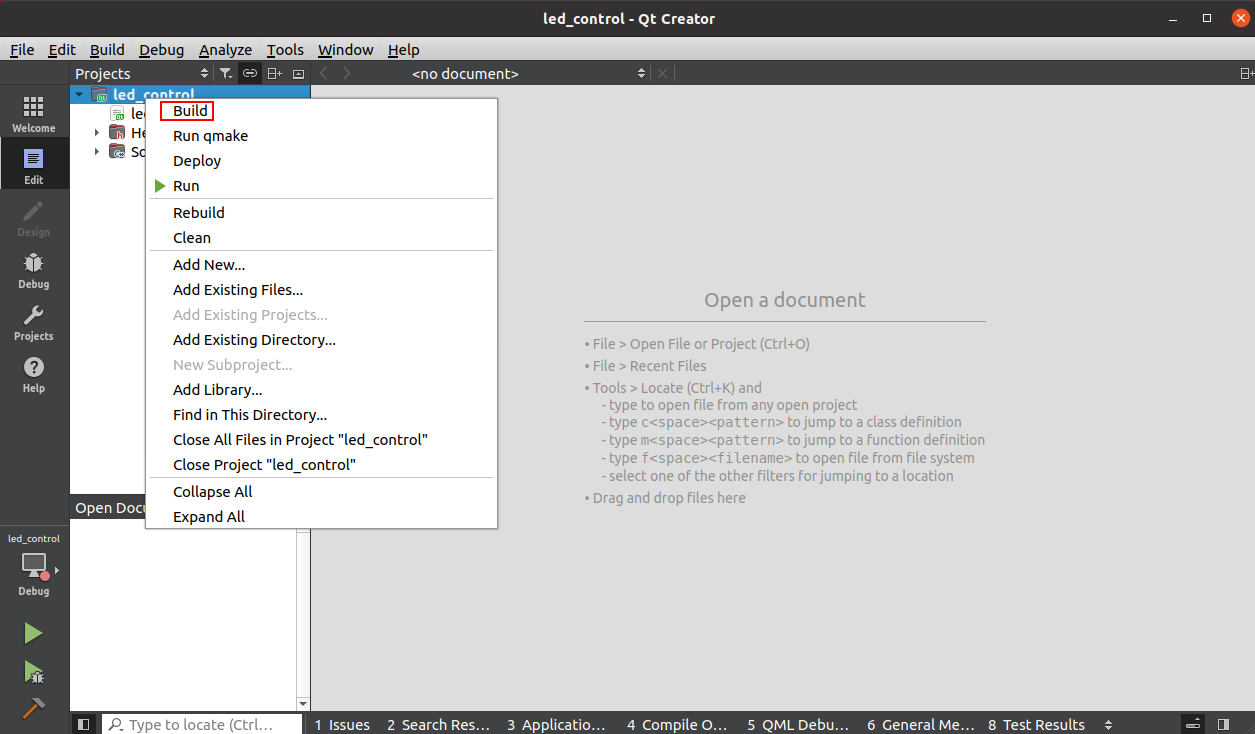

右擊Qt工程，點擊Build進行Qt工程編譯，生成可在單板機上正常運行的ARM端Qt程序鏡像，如下圖所示。

圖?27

圖28

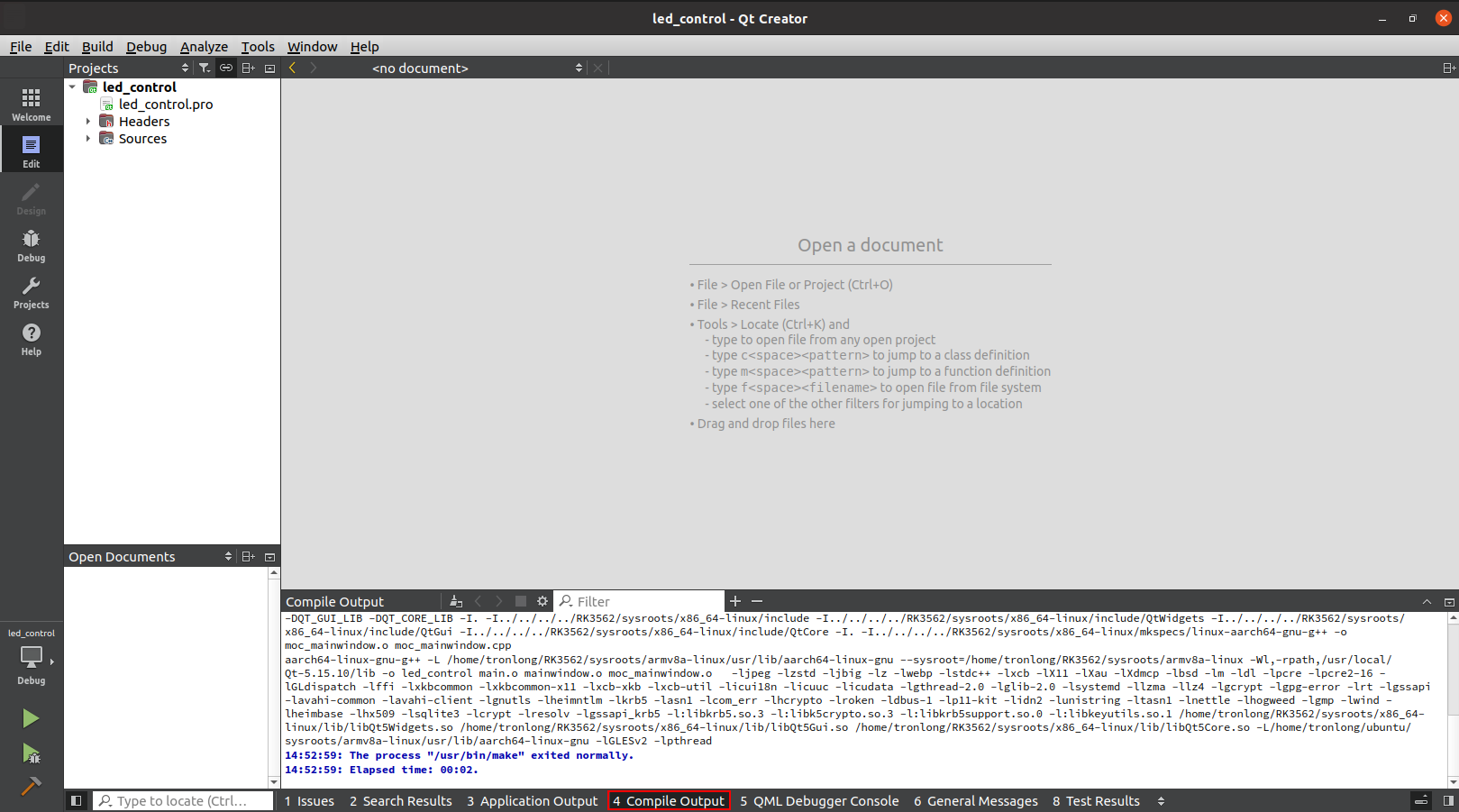

編譯完成后，將生成可在單板機上運行的ARM端Qt程序鏡像，如下圖所示。

圖29
