隨著人工智能算力需求的持續增長，數據中心服務器功率密度快速提升，驅動供電架構向更高功率等級與更高可靠性演進。在這一過程中，PSU、BBU 與 CBU 逐步形成協同供電體系，對電源系統的效率、穩定性與系統集成能力提出更高要求。

圍繞服務器供電架構的演進，本文重點解析 PSU 及 BBU、CBU 備電系統的設計邏輯與關鍵芯片需求。納芯微基于供電與備電全鏈路，提供覆蓋電流檢測、電壓采樣、驅動控制、通信隔離及電源管理等環節的系統級芯片解決方案，支撐高功率服務器電源系統在效率與可靠性方面實現綜合優化。

01

PSU邁向高壓與高功率密度

核心供電單元

在數據中心供電體系中，服務器電源模塊（PSU）負責將交流電轉換為穩定直流電源。近年來，隨著AI服務器功率需求的提升，PSU功率等級也持續升級：從早期3kW、5.5kW級服務器電源模塊，逐步發展到面向AI與云計算時代數據與算力中心的8kW、12kW、18kW級別，并進一步提升至面向下一代AI服務器的單體30+kW級PSU。高功率密度電源正在成為新一代數據中心基礎設施的重要組成部分。

隨著功率等級的持續提升，大功率PSU輸入形式也由傳統單相交流變?yōu)榱巳嘟涣鬏斎?/strong>，輸出電壓也從傳統的12V升上至48V（54V）或更高的HVDC電壓（±400V或800V），以降低電流并改善系統熱設計條件。

從系統結構來看，服務器PSU通常由功率因數校正（PFC）級和隔離DC/DC變換級構成。輸入交流電首先在PFC級完成整流與功率因數校正，并建立穩定的高壓直流母線（DC Link）；隨后通過LLC諧振變換級實現高效率隔離變換，輸出穩定的12V、48V（54V）或HVDC電壓，為服務器負載供電。

隨著功率密度要求的不斷提升，PSU中的功率器件技術路線也在持續升級。寬禁帶器件能夠顯著降低開關損耗，并支持更高開關頻率，從而提升系統效率與功率密度。因此，PFC級逐步由傳統Si MOSFET向SiC MOSFET演進，而LLC則開始越來越多地采用SiC或GaN器件。

在此類高功率電源系統中，除了功率器件本身，電流檢測、電壓采樣以及柵極驅動等模擬與隔離器件同樣是系統穩定運行的重要基礎。

電流檢測模塊需要實時監測輸入電流、諧振電流以及輸出電流，以支持系統閉環控制與保護功能；電壓檢測模塊用于實現母線電壓與輸出電壓的精確采樣；而隔離柵極驅動器則負責驅動Si、SiC或GaN功率器件，實現高速開關控制。

在 PSU中，輸入側、諧振側、輸出側與備電支路對電流檢測的帶寬、隔離等要求不同，因此可根據具體節點選擇分流器+檢測放大器、隔離放大器、霍爾電流傳感器等不同實現方式。

在電流檢測方面，納芯微提供包括NSM201x、NSM211x、NSM204x系列霍爾電流傳感器，以及NSCSA21x、NSCSA24x系列電流檢測放大器在內的多種方案，可滿足高帶寬與高精度電流監測需求，為電源控制環路提供穩定的反饋信號。

在高 dv/dt 開關環境下，隔離柵極驅動與隔離采樣鏈路的 CMTI、延遲等特性將直接影響系統效率與穩定性。納芯微提供多款隔離柵極驅動器，其中NSI6601、NSI6601M、NSI6601xE、NSI6801E系列單通道驅動器以及NSI6602V系列半橋驅動器，均可在高 dv/dt 環境下保持穩定驅動能力，適用于SiC與GaN功率器件的高速開關控制。

此外，在系統電壓檢測與反饋控制環節，納芯微提供NSI1400、NSI1300、NSI1200C、NSI1312、NSI1311、NSI1611及NSI36xx系列隔離放大器，以及NSOPA9xxx、NSOPA8xxx、NSOPA610x系列運算放大器，可實現高精度電壓采樣，為系統控制器提供穩定的反饋信號。通過在電流檢測、電壓采樣及驅動控制等關鍵節點進行協同設計，可進一步提升服務器 PSU 系統的整體效率與可靠性。

隨著AI服務器功率持續提升，高功率、高效率服務器PSU將成為數據中心電源系統的重要發展方向。圍繞功率器件驅動、隔離采樣以及精密信號鏈等關鍵環節，高性能模擬與隔離芯片也將在下一代數據中心電源架構中發揮越來越重要的作用。

02

BBU與CBU

構建多層級備電體系的關鍵支撐

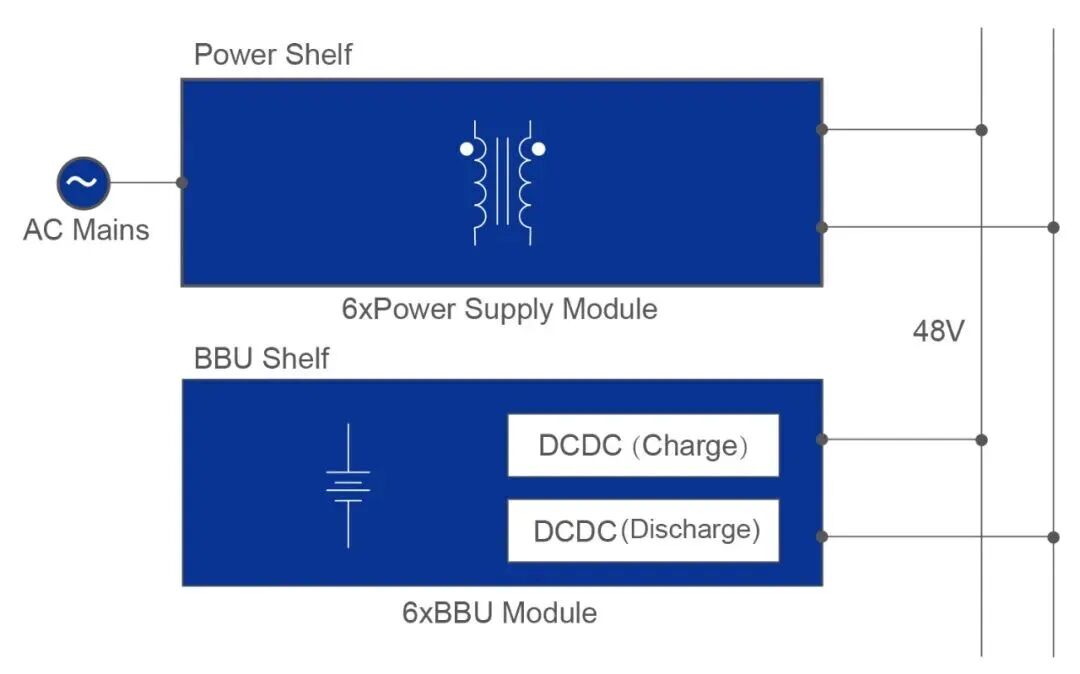

BBU通常由鋰電池組和DC/DC電源模塊組成。當市電或主電源出現中斷時，BBU可在短時間內為服務器系統提供持續供電，通?？删S持?jǐn)?shù)分鐘，以保障關鍵數據完成寫入，并支持系統安全關機。機架級BBU的輸出能力通常需要與對應機架PSU的供電等級相匹配。

在系統拓?fù)渖希?strong>BBU中的DC/DC模塊多采用非隔離雙向變換結構，以實現電池充放電過程中的雙向能量流動。常見實現方式包括多相Buck-Boost結構或四開關Buck-Boost拓?fù)洌⒂?a target="_blank">MCU或數字控制器實現電池管理與能量調度。

在實際數據中心系統中，BBU與CBU承擔的角色有所不同。BBU主要用于應對電源中斷場景，提供分鐘級持續供電；CBU更偏“毫秒到秒級”的瞬態功率波動的吸收或補償。

CBU通常采用超級電容作為儲能介質。相比電池，超級電容具有更高功率密度、更快充放電速度以及更長循環壽命，更適合用于短時間功率補償。

當服務器負載發生快速變化時，CBU可以在極短時間內釋放或吸收能量，從而穩定系統母線電壓。在部分應用場景中，CBU也可在短時間掉電情況下提供瞬態能量支撐，保障關鍵系統狀態平穩過渡。

在系統架構上，CBU同樣通過雙向DC/DC模塊實現超級電容與系統母線之間的能量交換，其拓?fù)浣Y(jié)構通常與BBU類似，多采用Buck-Boost架構，并通過控制器進行動態調節。

在BBU與CBU系統中，需要對電池或超級電容的電流、電壓以及系統運行狀態進行實時監測，同時通過驅動電路控制功率器件實現能量轉換。因此，電流檢測、電壓采樣以及通信隔離等功能模塊是系統穩定運行的重要基礎。

針對上述需求，納芯微提供多類關鍵器件解決方案。例如，NSM201x、NSM211x、NSM2311、NSM204x系列霍爾電流傳感器，以及NSCSA21x、NSCSA24x系列電流檢測放大器可用于電池充放電電流檢測；NS800RT1137、NS800RT3025系列MCU可承擔系統主控功能，并結合NSI822x、NSI823x、NSI824x、NIRS21、NIRS31系列數字隔離器及NSI1042、NSI1050 隔離 CAN 接口，實現系統通信與隔離控制。

在輔助電源（AUX power）部分，納芯微提供覆蓋反激與 Buck 拓?fù)涞碾娫垂芾硇酒?，包?strong>NSR28C4x、NSR284x、NSR2240x、NSR2260x系列反激電源芯片及即將發布的NSV2801/2系列，以及NSR1143x、NSR1103x系列 Buck 轉換器，為控制、驅動、采樣及通信模塊提供穩定供電支撐，提升服務器供電系統的整體可靠性。

隨著AI服務器功率規模不斷提升，備電系統在數據中心供電架構中的作用也愈發關鍵，通過合理的系統設計與關鍵芯片協同應用，可以有效提升服務器備電系統的穩定性與安全性。
