在高端停車場智能閘機朝著快速響應、靜音運行與極高可靠性不斷演進的今天，其內部的功率驅動與管理系統已不再是簡單的開關控制單元，而是直接決定了通行效率、機械壽命與用戶體驗的核心。一條設計精良的功率鏈路，是閘機實現毫秒級抬桿、平穩無噪運行與數十萬次免維護壽命的物理基石。

然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在驅動大慣性負載與實現精準控制之間取得平衡?如何確保功率器件在頻繁啟停、戶外嚴苛工況下的長期可靠性?又如何將電機驅動、邏輯控制與安全保護無縫集成?這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。

一、核心功率器件選型三維度：電壓、電流與拓撲的協同考量

1. 主電源輸入與保護MOSFET：系統可靠性的第一道關口

關鍵器件為VBE18R11S (800V/11A/TO-252)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到直接接入交流供電或應對感性負載(如道閘電機)關斷產生的巨大電壓尖峰，800V的高耐壓提供了充足裕量。為應對停車場環境可能存在的雷擊感應浪涌及負載突變，需配合TVS和RC緩沖電路構建穩健保護。

在動態特性與可靠性上，其采用超結多外延技術，具有較低的導通電阻和良好的開關特性。在頻繁開關的道閘應用中，較低的柵極電荷有助于減少驅動損耗，提升控制響應速度。其TO-252封裝在緊湊空間內提供了良好的散熱基底，需通過PCB敷銅進行有效熱管理，確保在頻繁動作下的結溫安全。

2. 道閘電機驅動MOSFET：扭矩響應與運行平穩性的決定性因素

關鍵器件選用VBL7402 (40V/200A/TO-263-7L)，其系統級影響可進行量化分析。在驅動性能與效率方面，以驅動24V直流有刷或無刷電機為例，峰值電流可能超過100A。VBL7401在10V驅動下僅1mΩ的極低內阻，可將導通損耗降至最低。例如，驅動電流100A時，單管導通損耗僅為1002 0.001 = 10W，遠低于普通MOSFET，這直接提升了系統效率，減少了散熱壓力，并為電機提供充沛且干凈的電流，確保快速啟動與平穩制動。

在控制優化與可靠性層面，低內阻帶來的低溫升顯著提升了器件在頻繁啟停工況下的壽命。多引腳TO-263-7L封裝降低了封裝電感，有利于抑制開關電壓尖峰，實現更干凈的開關波形，從而降低可聞噪聲，并可與高性能電機驅動IC配合，實現精準的PWM速度控制與堵轉保護。

3. 輔助電源與負載管理MOSFET：智能化與安全控制的硬件實現者

關鍵器件是VBE2101M (單P溝道 -100V/-16A/TO-252)，它能夠?qū)崿F(xiàn)靈活的負載管理與安全控制。典型的閘機負載管理邏輯包括：控制照明燈、聲光報警器;在緊急或維護情況下，安全切斷部分非核心負載;或用于對電機驅動電源進行二級控制，作為安全冗余關斷路徑。P溝道器件簡化了高端驅動的電路設計。

在系統集成優勢上，其-100V耐壓足以應對12V/24V系統內的各種電壓瞬變。120mΩ (4.5V時) 的導通電阻在控制中小電流負載時平衡了效率與成本。TO-252封裝節省空間，便于在控制板集中布局，實現緊湊的智能電源分配單元設計。

二、系統集成工程化實現

1. 多層級熱管理架構

我們設計了一個三級散熱系統。一級主動/強被動散熱針對VBL7402這類電機驅動MOSFET，必須將其安裝在具有大面積敷銅的PCB上，并考慮通過機殼或額外散熱片散熱，目標是在頻繁啟停工況下溫升控制在ΔT<50℃。二級被動散熱面向VBE18R11S這樣的輸入保護MOSFET，通過PCB熱擴散和適量敷銅管理熱量。三級自然散熱則用于VBE2101M等負載管理芯片，依靠PCB敷銅即可滿足要求。

具體實施方法包括：為電機驅動MOSFET預留至少4oz銅箔的焊盤，并布置密集散熱過孔連接至底層銅箔或散熱層;將輸入保護MOSFET與保險絲、TVS等發熱器件保持一定間距布局;優化功率路徑走線寬度以降低焦耳熱。

2. 電磁兼容性與電氣保護設計

對于傳導與輻射EMI抑制，在電源輸入級部署π型濾波器;電機驅動輸出線采用雙絞或屏蔽線，并靠近驅動板出口處加裝磁環;驅動芯片的電源引腳需緊耦合高頻去耦電容。

針對電氣應力保護，電機兩端并聯RC緩沖網絡(如47Ω + 100nF)以吸收關斷尖峰;在驅動MOSFET的VDS兩端可設置小容量CBB電容以減緩電壓上升率。對于有刷電機，必須在電機兩端并聯續流二極管或使用橋式驅動內置續流功能。

3. 可靠性增強設計

電氣應力保護通過網絡化設計來實現。輸入級采用MOV和氣體放電管應對浪涌;電機驅動級采用高精度采樣電阻配合比較器實現快速過流保護(響應<5μs);電源路徑設置自恢復保險絲。

圖1: 高端停車場智能閘機方案功率器件型號推薦VBL7402與VBE2101M與VBE18R11S與VBFB1405與產品應用拓撲圖_02_motor

故障診斷與智能管理機制涵蓋多個方面：通過電流采樣實時監測電機扭矩，實現堵轉檢測與柔性啟動;通過溫度傳感器監測驅動模塊溫升，實現過溫降額保護;記錄電機運行次數與電流波形，為預測性維護提供數據。

三、性能驗證與測試方案

1. 關鍵測試項目及標準

為確保設計質量，需要執行一系列關鍵測試。抬落桿時間測試在額定負載下進行，采用高速計時器測量，合格標準為抬桿≤1.5秒，落桿≤1.5秒，且無抖動。連續運行可靠性測試模擬高峰車流，以每小時數百次的頻率連續運行數萬次，要求無機械故障或電氣性能衰退。溫升測試在最高環境溫度(如55℃)下滿載頻繁運行2小時，關鍵器件結溫(Tj)必須低于125℃。電氣安全測試包括絕緣耐壓測試(如輸入對機殼1500VAC)和抗浪涌測試(如線-線±1kV，線-地±2kV)，要求無擊穿或誤動作。待機功耗測試在閘機待機狀態下，要求低于5W。

2. 設計驗證實例

以一款24V直流無刷電機驅動的智能閘機測試數據為例(電機峰值功率：500W，環境溫度：40℃)，結果顯示：電機驅動效率在峰值功率時達到97.5%;連續運行10000次后，關鍵點溫升方面，電機驅動MOSFET(VBL7402)為58℃，輸入保護MOSFET(VBE18R11S)為41℃，負載開關(VBE2101M)為35℃;抬桿時間穩定在1.3秒以內。

四、方案拓展

1. 不同應用場景的方案調整

針對不同檔次的停車場，方案需要相應調整。標準商業停車場可采用本文所述的核心方案，追求可靠性與效率的平衡。高頻次物流園區閘機需將電機驅動MOSFET(VBL7402)考慮并聯使用或選擇電流規格更大的器件，并強化散熱至熱管或強制風冷級別。超薄型無刷桿閘機可選用更小封裝的低內阻MOSFET(如VBFB1405)驅動電機，并采用高度集成的驅動方案以壓縮體積。

2. 前沿技術融合

智能預測維護是未來的發展方向之一，可以通過監測電機驅動電流諧波特征，預判減速箱齒輪磨損;或通過分析MOSFET導通壓降的微小變化，預測其健康狀態。

數字電源與先進控制技術提供了更大靈活性，例如實現電機驅動參數的在線自整定，以適應不同季節的潤滑脂粘度變化;或采用自適應PID算法，確保閘桿在各種風阻下運行軌跡一致。

寬禁帶半導體應用展望可規劃為：在當前硅基MOSFET方案滿足絕大多數需求的基礎上，未來對于追求極致效率與功率密度的高端機型，可在電機驅動級探索使用GaN器件，有望進一步減小驅動板體積，提升響應速度。

高端停車場智能閘機的功率鏈路設計是一個多維度的系統工程，需要在驅動性能、熱管理、電磁兼容性、可靠性和成本等多個約束條件之間取得平衡。本文提出的分級優化方案——輸入保護級注重高耐壓與穩健性、電機驅動級追求極低損耗與快速控制、負載管理級實現靈活智能分配——為打造高效、安靜、耐用的高端閘機提供了清晰的實施路徑。

隨著物聯網和人工智能技術的深度融合，未來的閘機功率管理將朝著更加智能化、狀態可感知的方向發展。建議工程師在采納本方案基礎框架的同時，預留必要的傳感接口與數據總線，為產品后續的遠程診斷、效率優化和預測性維護升級做好充分準備。

最終，卓越的功率設計是隱形的，它不直接呈現給用戶，卻通過更快的通行速度、更低的運行噪音、更長的免維護周期和更穩定的全天候性能，為運營方提供持久而可靠的價值體驗。這正是工程智慧在智能交通領域的真正價值所在。

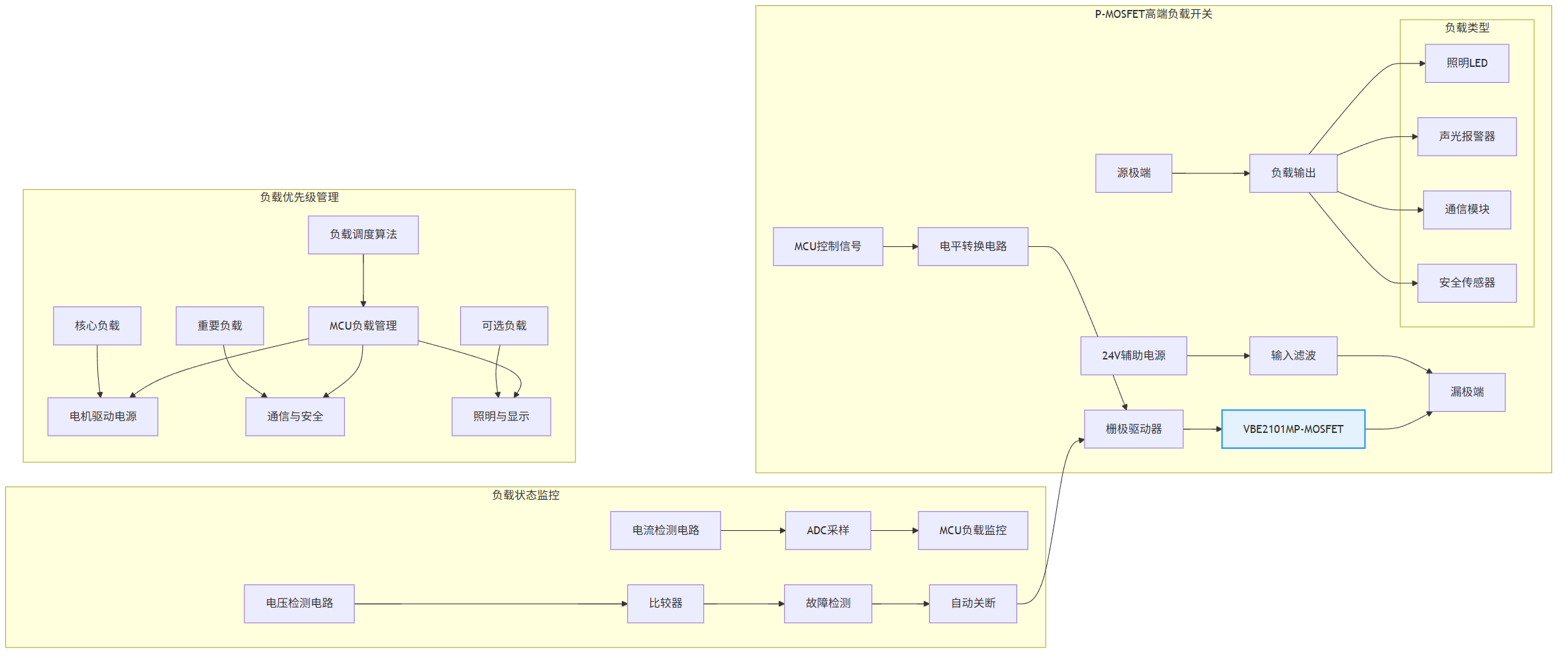

圖2: 高端停車場智能閘機方案功率器件型號推薦VBL7402與VBE2101M與VBE18R11S與VBFB1405與產品應用拓撲圖_04_load
