在數據中心朝著高密度、高可用與綠色節能不斷演進的今天，其內部存儲系統的供電與電機驅動鏈路已不再是簡單的能量轉換單元，而是直接決定了數據存取性能、系統可靠性（RAS）與總體擁有成本（TCO）的核心。一條設計精良的功率鏈路，是存儲陣列實現高速IOPS、低延遲響應與99.999%高可用性的物理基石。

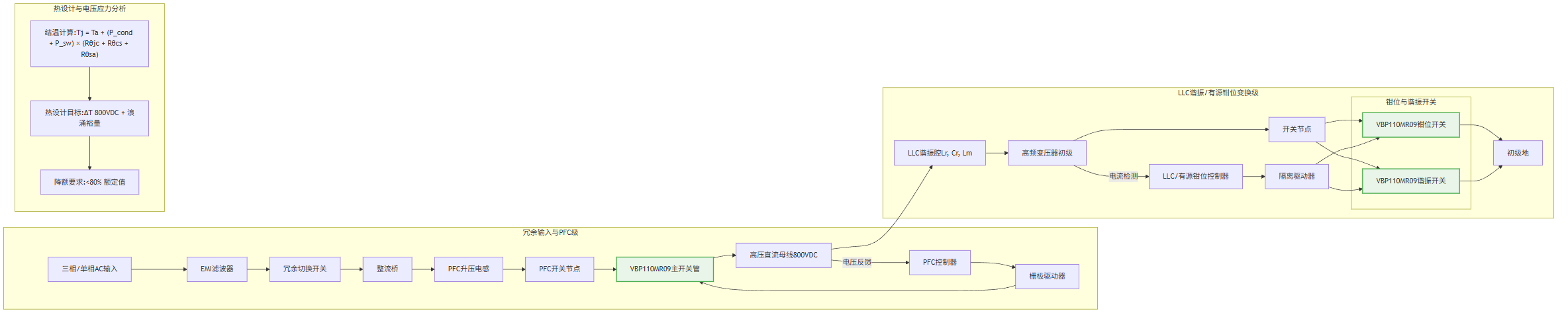

圖1: 高端容災存儲系統方案與適用功率器件型號分析推薦VBGQT11505與VBP110MR09與VBP1103與VBE1104NB與產品應用拓?fù)鋱D_01_total

然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在提升電源效率與滿足復雜動態負載之間取得平衡？如何確保功率器件在7x24小時嚴苛工況下的長期可靠性？又如何將熱管理、信號完整性與冗余供電無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。
一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量
1. PFC/高壓DC-DC級MOSFET：系統能效與輸入品質的關鍵
關鍵器件為VBP110MR09 (1000V/9A/TO-247)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到全球?qū)掚妷狠斎耄?5-305VAC）及雙電源冗余場景下的背靠背配置，直流母線電壓可能高達800VDC，并為雷擊浪涌和電壓尖峰預留充足裕量，因此1000V的耐壓滿足嚴苛的降額要求（實際應力低于額定值的80%）。在動態特性優化上，盡管其為平面技術，Rds(on)較高，但其高耐壓和TO-247封裝非常適合用于中等功率、高可靠性的有源鉗位正激或LLC拓?fù)渲?，作為主開關或鉗位開關。熱設計需重點關聯，需計算最壞情況下的結溫：Tj = Ta + (P_cond + P_sw) × Rθjc + (P_cond + P_sw) × Rθcs + (P_cond + P_sw) × Rθsa，需配合大型散熱器確保在高溫環境下穩定運行。
2. 硬盤背板與中間總線驅動MOSFET：效率與功率密度的決定性因素
關鍵器件選用VBGQT11505 (150V/170A/TOLL)，其系統級影響可進行量化分析。在效率提升方面，以驅動一組12塊硬盤的背板電源（12V/25A）為例：傳統方案（總內阻8mΩ）的導通損耗為 252 × 0.008 = 5W，而本方案（內阻5mΩ）的導通損耗為 252 × 0.005 = 3.125W，效率直接提升約0.6%，對于擁有數十個背板的機柜，年節電量可觀。在功率密度優化機制上，TOLL封裝具有極低的封裝寄生電感和優異的散熱能力，允許更高的開關頻率以減小磁性元件體積，是實現高功率密度中間總線架構（IBA）的理想選擇。驅動電路設計要點包括：推薦使用具有強驅動能力的專用驅動器，柵極電阻需精細調校以平衡開關損耗與EMI，并采用TVS進行柵極保護。
3. 風扇陣列驅動MOSFET：散熱與可靠性的硬件實現者
關鍵器件是VBP1103 (100V/320A/TO-247)，它能夠?qū)崿F(xiàn)智能散熱場景。典型的風扇陣列管理邏輯可以根據系統溫度和負載動態調整：當CPU或硬盤溫度超過閾值一，啟動基礎風扇群組；溫度超過閾值二，啟用全部風扇并提升轉速；檢測到單個風扇故障，則自動提升相鄰風扇轉速進行補償，并通過熱插拔控制器通知管理系統。這種邏輯實現了散熱效能、噪音與冗余的平衡。在PCB布局優化方面，采用多顆并聯設計以滿足大電流需求，必須嚴格對稱布局并使用開爾文連接以確保均流，將寄生電感降至最低，避免開關振蕩。
二、系統集成工程化實現
1. 多層級熱管理架構

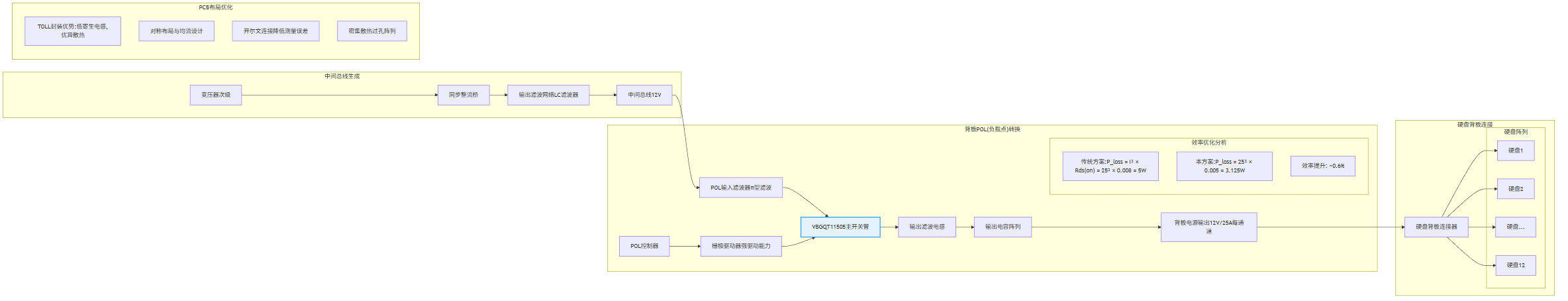

圖2: 高端容災存儲系統方案與適用功率器件型號分析推薦VBGQT11505與VBP110MR09與VBP1103與VBE1104NB與產品應用拓?fù)鋱D_02_pfc

我們設計了一個三級散熱系統。一級主動散熱針對VBP1103這類大電流風扇驅動MOSFET，采用熱管均熱板加強制風冷的方式，目標是將溫升控制在35℃以內。二級強制風冷面向VBP110MR09這樣的高壓MOSFET，通過大型鰭片散熱器和系統風扇導流來管理熱量，目標溫升低于50℃。三級被動散熱則用于VBGQT11505等背板電源芯片，依靠PCB大面積敷銅和機箱風道，目標溫升小于30℃。具體實施方法包括：為關鍵功率器件配備獨立監控的散熱風扇；在散熱路徑上使用高性能導熱界面材料；在所有大電流路徑上使用3oz以上加厚銅箔，并布置密集的散熱過孔陣列。
2. 信號完整性與可靠性設計
對于背板電源的噪聲抑制，在POL（負載點）輸入級部署高性能π型濾波器；采用開爾文檢測線精確反饋輸出電壓；整體布局應遵循“一個回路”原則，將高頻功率環路的面積最小化。針對熱插拔與冗余切換的可靠性，設計包括：使用VBP1103配合專用熱插拔控制器，實現平滑的浪涌電流抑制和故障快速隔離；在冗余電源模塊的OR-ing電路中，選用低Rds(on)的MOSFET以降低壓降和損耗。
3. 可靠性增強與故障預警設計
電氣應力保護通過網絡化設計來實現。高壓輸入級采用TVS和壓敏電阻組成多重保護網絡。在風扇驅動輸出端使用RC緩沖電路。對于 inductive kickback，需并聯續流肖特基二極管。故障診斷機制涵蓋多個方面：過流保護通過精密電流采樣和比較器實現毫秒級響應；過溫保護通過內置在關鍵點的數字溫度傳感器實現，精度達±1℃；還能通過監測MOSFET的導通壓降進行早期失效預警。
三、性能驗證與測試方案
1. 關鍵測試項目及標準
為確保設計質量，需要執行一系列關鍵測試。整機供電效率測試在230VAC輸入、典型負載（50%）和峰值負載（90%）條件下進行，采用功率分析儀測量，合格標準為鈦金級（96%以上）。動態負載響應測試模擬硬盤啟動和風扇驟變場景，要求輸出電壓偏差不超過±5%。溫升測試在40℃環境溫度、滿載運行48小時下，使用熱電偶監測，關鍵器件結溫（Tj）必須低于110℃以保障壽命。開關波形測試在滿載條件下用示波器觀察，要求Vds電壓過沖不超過15%，需使用高頻電流探頭。MTBF加速測試依據Telcordia標準進行，要求系統級MTBF超過100萬小時。
2. 設計驗證實例
以一臺高端全閃存陣列的功率鏈路測試數據為例（輸入電壓：240VAC/50Hz，環境溫度：25℃），結果顯示：CRPS電源模塊效率在50%負載時達到96.5%；背板POL轉換效率在300A輸出時為97.8%；整機功率因數高于0.99。關鍵點溫升方面，PFC MOSFET為45℃，背板驅動MOSFET為28℃，風扇驅動MOSFET為38℃。系統性能上，在全部風扇高速運行時，距設備1米處噪音不超過65dB(A)。
四、方案拓展
1. 不同存儲等級的方案調整
針對不同存儲等級的產品，方案需要相應調整。企業級混合存儲（功率2-4kW）可采用本文所述的核心方案，使用冗余CRPS電源和智能風扇墻。超大規模全閃存陣列（功率5-10kW）則需要在PFC級和DC-DC級采用交錯并聯及氮化鎵（GaN）技術，散熱升級為液冷背板。邊緣存儲節點（功率300-800W）可選用集成度更高的方案，如使用VBE1104NB等封裝更小的器件，并依賴優化風道進行散熱。
2. 前沿技術融合
AI驅動的預測性維護是未來的發展方向之一，可以通過分析MOSFET的開關特性漂移和熱阻變化趨勢，提前數周預警潛在故障。
全數字電源與智能管理總線（如PMBus）提供了更大的靈活性，例如實現基于實時負載的相位動態增減（Phase Shedding），或根據器件結溫自適應調整開關頻率與死區時間。

圖3: 高端容災存儲系統方案與適用功率器件型號分析推薦VBGQT11505與VBP110MR09與VBP1103與VBE1104NB與產品應用拓?fù)鋱D_03_bus

寬禁帶半導體應用路線圖可規劃為三個階段：第一階段是當前主流的優化硅基方案；第二階段（未來1-2年）在高壓輸入級引入SiC MOSFET，顯著提升效率與功率密度；第三階段（未來3-5年）在中低壓大電流領域引入GaN HEMT，實現MHz級開關頻率，徹底革新電源架構。
高端容災存儲系統的功率鏈路設計是一個多維度的系統工程，需要在電氣性能、熱管理、信號完整性、可靠性和功率密度等多個約束條件之間取得平衡。本文提出的分級優化方案——輸入級注重高耐壓與穩健性、中間總線級追求極致效率與密度、散熱執行級實現大電流與智能控制——為不同層次的存儲產品開發提供了清晰的實施路徑。
隨著云計算和人工智能負載的日益復雜，未來的存儲功率管理將朝著更加智能化、自適應化和液冷化的方向發展。建議工程師在采納本方案基礎框架的同時，重點考慮冗余設計、故障隔離與快速更換的便捷性，為系統后續的擴容和維護做好充分準備。
最終，卓越的功率設計是隱形的，它不直接呈現給運維人員，卻通過更低的PUE、更高的數據可用性、更長的無故障運行時間和更敏捷的負載響應，為業務提供持久而可靠的數據基石。這正是工程智慧在數字時代的核心價值所在。
