在數據存儲需求爆炸式增長與數據中心綠色化轉型的雙重驅動下，高端磁帶庫存儲系統作為冷熱數據分層存儲的核心設施，其電源與電機驅動系統的可靠性、能效及功率密度直接決定了數據中心的運營成本與數據安全。功率MOSFET作為電源轉換、電機驅動及負載開關的關鍵執行器件，其選型與設計直接影響系統的長期運行穩定性、能耗水平及維護復雜度。本文針對高端磁帶庫系統多電機協同、長時間高負載及高可靠性的嚴苛要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。
一、選型總體原則：系統適配與平衡設計
功率MOSFET的選型需在電氣應力、熱性能、空間布局及長期可靠性之間取得精密平衡，確保與磁帶庫的機械控制、散熱環境及電源架構完美契合。
1. 電壓與電流裕量設計
依據系統內部多電壓域（如12V、24V、48V電機總線及高壓AC-DC前端），選擇耐壓值留有充足裕量（通?！?0%）的MOSFET，以應對電機反電動勢、線纜感應及電網波動。電流規格需根據電機啟動峰值、多磁帶機并行操作浪涌電流進行核算，并保留足夠降額空間。

圖1: 高端磁帶庫存儲系統方案與適用功率器件型號分析推薦VBP115MR03與VBL1303A與VBA3303與產品應用拓撲圖_01_total

2. 低損耗與高效散熱
傳導損耗與開關損耗是系統溫升與能效的核心影響因素。優先選擇低導通電阻（R_ds(on)）與低柵極電荷（Q_g）的器件，以降低運行損耗并允許更高開關頻率。封裝選型需與散熱路徑（如散熱器、機箱風道）緊密結合。
3. 高可靠性與長壽命
磁帶庫系統常要求7×24小時不間斷運行，且環境可能伴隨振動。器件需具備寬工作結溫范圍、高抗沖擊電流能力及優異的長期參數穩定性，以保障十年以上的使用壽命。
4. 集成化與智能化控制
為簡化PCB布局與驅動邏輯，在空間受限或需要多路對稱控制的場景，優先考慮集成多路MOSFET的復合封裝器件。
二、分場景MOSFET選型策略
高端磁帶庫系統主要功率環節可分為：機械臂與磁帶機電機驅動、前端AC-DC電源模塊、以及各低壓負載的分布式電源管理。
場景一：機械臂與磁帶機直流電機驅動（高電流、高可靠性）
機械臂定位電機與磁帶機加載電機要求快速響應、高扭矩及平穩運行，驅動需承受頻繁啟停的沖擊電流。
- 推薦型號：VBL1303A（Single-N，30V，170A，TO263）
- 參數優勢：
- 采用先進溝槽工藝，R_ds(on) 極低，僅2 mΩ（@10V），傳導損耗極微。
- 連續電流高達170A，峰值電流能力超300A，輕松應對電機啟動瞬間的大電流沖擊。
- TO263封裝具有良好的散熱基底，便于安裝散熱器，實現高效熱管理。
- 場景價值：
- 極低的導通壓降可提升電機端電壓利用率，確保在系統電壓波動時仍能輸出穩定扭矩。
- 高電流能力支持多電機并聯驅動或單電機大功率設計，滿足高速機械臂的功率需求。
- 設計注意：

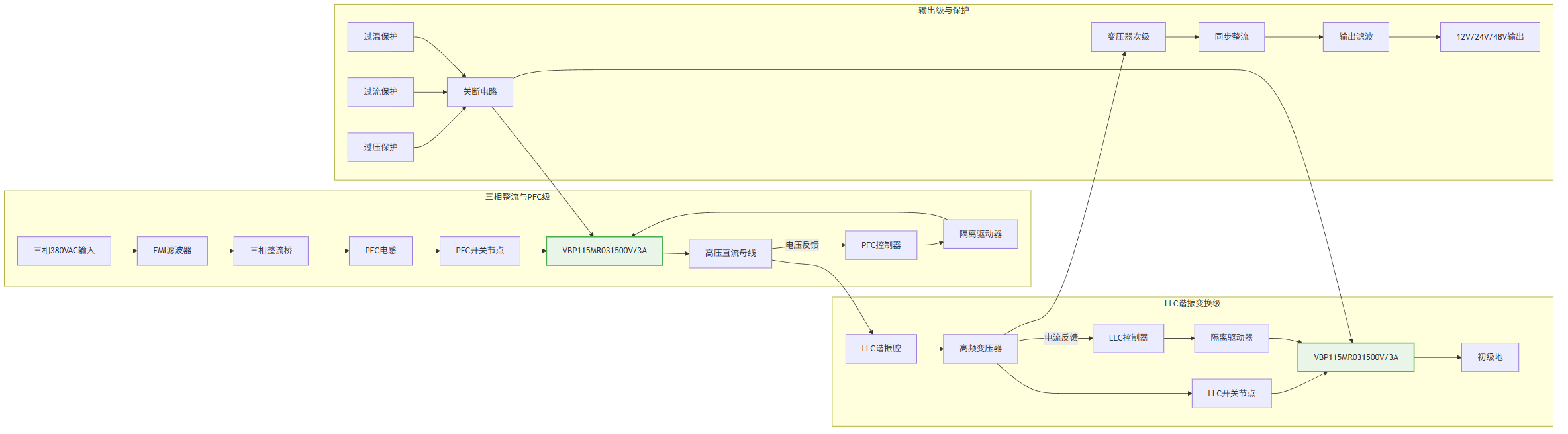

圖2: 高端磁帶庫存儲系統方案與適用功率器件型號分析推薦VBP115MR03與VBL1303A與VBA3303與產品應用拓撲圖_02_frontend

- 必須配合大電流驅動IC或模塊使用，確保柵極驅動速度與可靠性。
- 電機端口需配置RC吸收網絡與TVS管，抑制反電動勢引起的電壓尖峰。
場景二：前端高壓AC-DC電源模塊（高電壓、高效率）
系統前端AC-DC轉換需將高壓交流電轉換為穩定的直流母線電壓，要求MOSFET具備高耐壓與低開關損耗。
- 推薦型號：VBP115MR03（Single-N，1500V，3A，TO247）
- 參數優勢：
- 耐壓高達1500V，為380V三相整流或PFC電路提供充足的電壓裕量。
- TO247封裝提供優異的絕緣與散熱能力，適合在高壓、大功率密度模塊中使用。
- 場景價值：
- 適用于無橋PFC、LLC諧振變換器等高效拓撲，有助于整機電源達到80 PLUS鉑金及以上能效標準。
- 高耐壓特性增強了系統對電網浪涌的抵御能力，提升前端電源的可靠性。
- 設計注意：
- 需重點優化高壓側的驅動與布局，減小寄生電感，防止開關振蕩。
- 結合散熱器與導熱絕緣墊進行嚴格的熱設計，控制溫升。
場景三：多路負載智能配電與電源路徑管理（高集成、智能化）

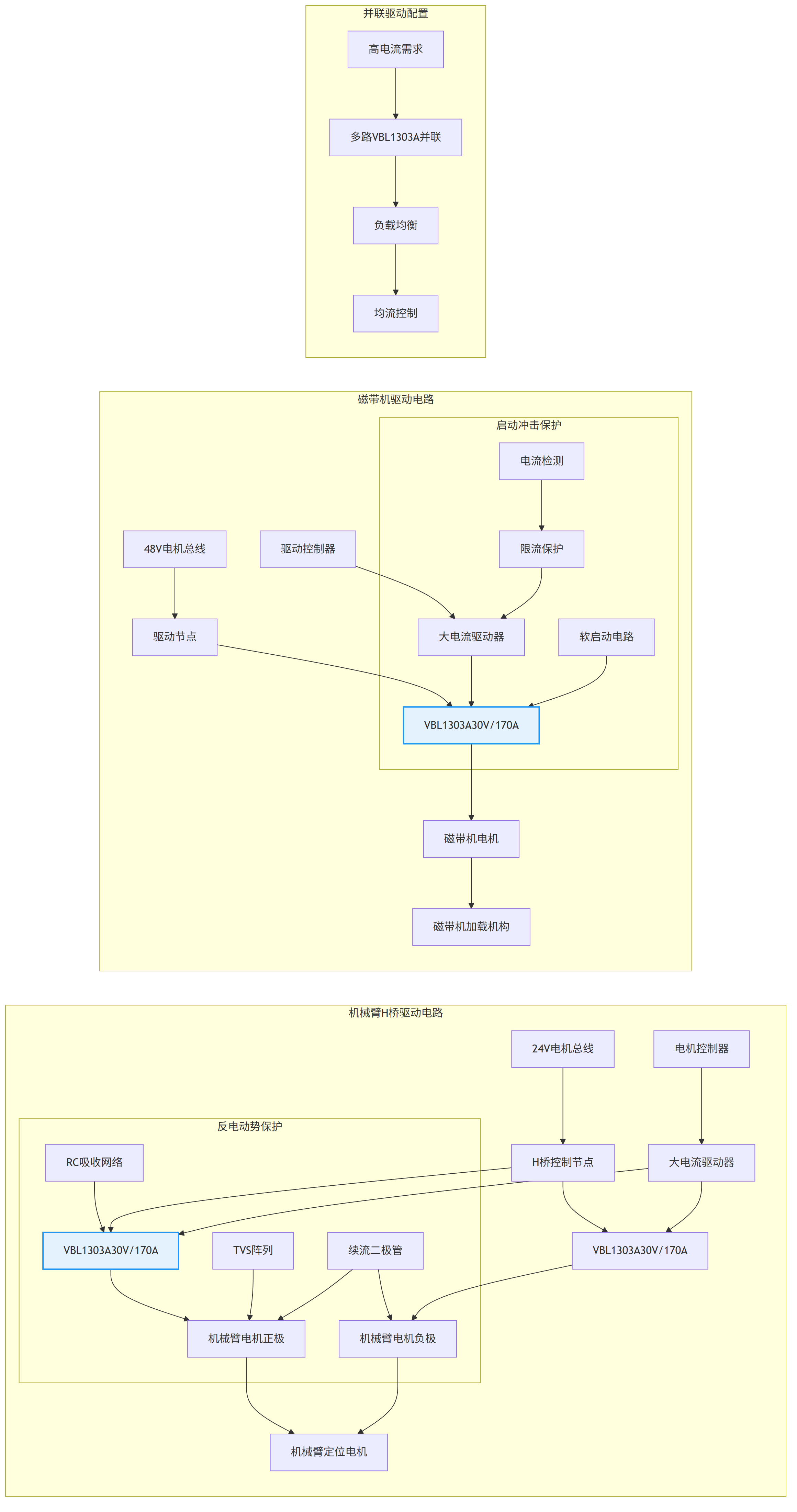

圖3: 高端磁帶庫存儲系統方案與適用功率器件型號分析推薦VBP115MR03與VBL1303A與VBA3303與產品應用拓撲圖_03_motor

磁帶庫內部存在眾多傳感器、控制器、通信模塊及小功率風扇，需要智能化的電源開關管理以實現節能與故障隔離。
- 推薦型號：VBA3303（Dual-N+N，30V，25A/路，SOP8）
- 參數優勢：
- 集成雙路N溝道MOSFET于緊湊的SOP8封裝內，節省PCB面積，簡化布局。
- 每路R_ds(on) 僅2.6 mΩ（@10V），導通損耗低，溫升小。
- 柵極閾值電壓（Vth）為1.7V，可由3.3V MCU直接高效驅動，無需電平轉換。
- 場景價值：
- 可實現多路低壓負載的獨立上電時序控制與休眠喚醒管理，顯著降低系統待機功耗。
- 雙路對稱設計非常適合用于同步Buck變換器的上下橋臂，提升DC-DC轉換效率。
- 支持對關鍵子模塊進行快速故障隔離，增強系統魯棒性。
- 設計注意：
- 每路柵極應獨立配置限流電阻與下拉電阻，確保穩定關斷。
- 在負載為感性時，漏極需并聯續流二極管。
三、系統設計關鍵實施要點
1. 驅動與布局優化
- 高壓MOSFET（VBP115MR03）：采用隔離型或浮地驅動方案，確保驅動安全。關注米勒電容效應，可考慮使用有源米勒鉗位電路。
- 大電流MOSFET（VBL1303A）：使用低阻抗、低感性的功率回路布局，采用開爾文連接以準確感知電流。
- 集成雙路MOSFET（VBA3303）：確保兩路驅動信號對稱，避免因延遲不均導致的共模噪聲。
2. 分級熱管理策略
- 高壓與高電流MOSFET（TO247/TO263封裝）必須安裝于系統主散熱器或利用機箱散熱，并涂抹高性能導熱硅脂。
- 集成小功率MOSFET（SOP8封裝）依靠PCB大面積鋪銅與內部風道進行散熱，布局時需避開主要熱源。
3. EMC與系統保護增強
- 在所有電機驅動輸出端和電源輸入端增加π型濾波器或共模電感，抑制傳導發射。

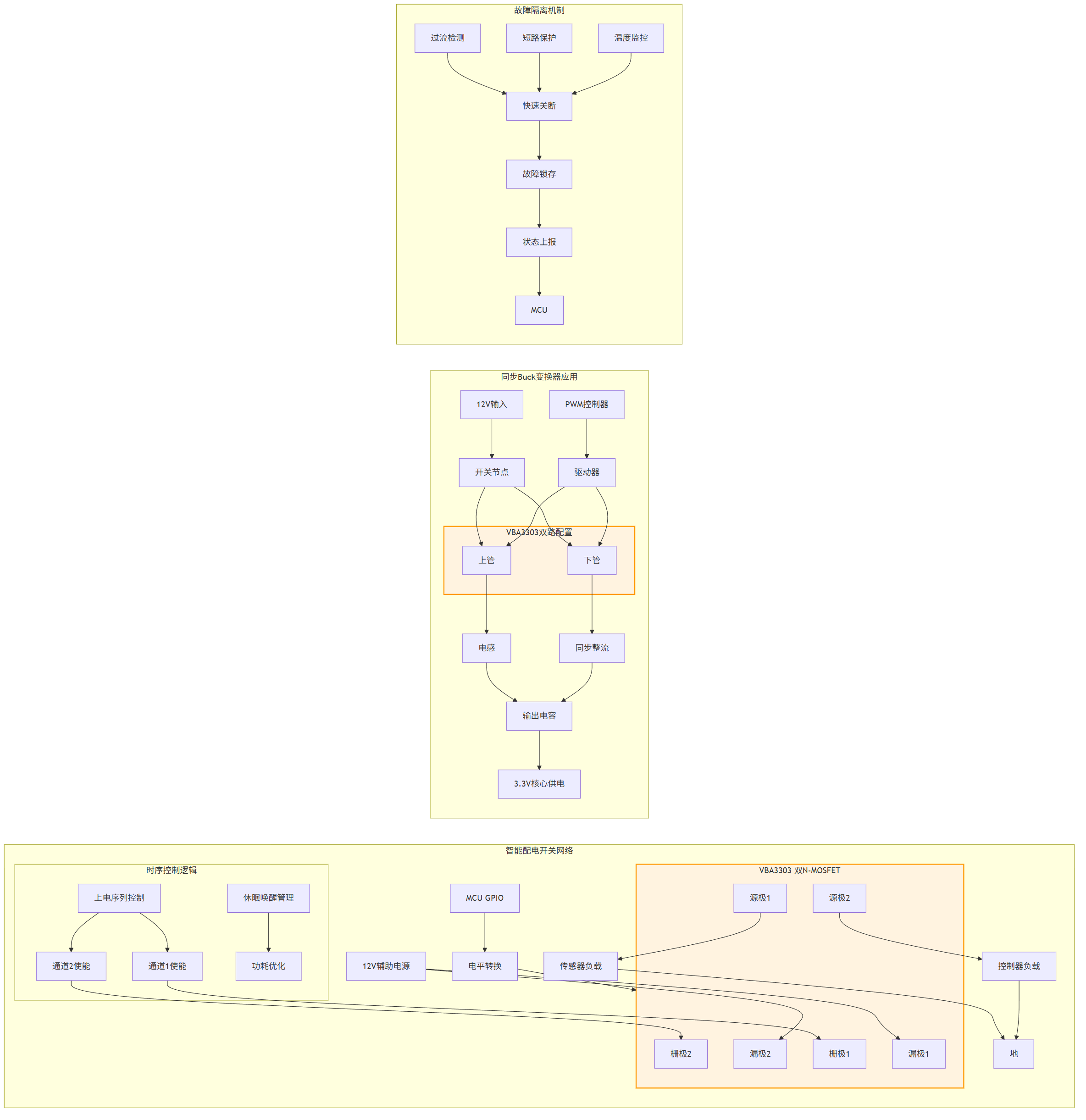

圖4: 高端磁帶庫存儲系統方案與適用功率器件型號分析推薦VBP115MR03與VBL1303A與VBA3303與產品應用拓撲圖_04_load

- 為關鍵MOSFET的柵極配置TVS管進行ESD防護，在電源入口設置壓敏電阻和氣體放電管以抵御雷擊浪涌。
- 實現全面的過流、過溫及欠壓鎖定保護，故障信號需反饋至主控制器。
四、方案價值與擴展建議
核心價值
1. 極致可靠與長壽命： 高壓、高電流器件的充足裕量設計與全面的保護機制，保障系統在嚴苛環境下實現十年以上免維護運行。
2. 能效與功率密度雙提升： 低損耗MOSFET組合與高效拓撲應用，顯著降低PUE值，同時緊湊封裝支持更高密度存儲單元設計。
3. 智能化電源管理： 集成化MOSFET支持精細的負載功耗管理，實現從芯片級到系統級的節能。
優化與調整建議
- 功率升級： 若未來磁帶機電機功率大幅提升，可考慮采用多顆VBL1303A并聯或選用電流能力更強的超級結MOSFET。
- 集成化演進： 對于高度模塊化的設計，可評估將驅動IC與MOSFET整合的智能功率模塊（IPM）或功率級模塊，以進一步提升可靠性。
- 特殊環境適配： 對于艦載、野外等極端環境，可選擇符合軍規或車規等級的器件，并進行三防涂覆處理。
- 預測性維護集成： 可利用MOSFET的溫敏參數或額外傳感器，實現驅動系統的健康狀態監測與預測性維護。
功率MOSFET的選型是構建高端磁帶庫存儲系統堅實電力基石的關鍵。本文提出的場景化選型與系統化設計方法，旨在實現可靠性、能效、功率密度與智能管理的最佳平衡。隨著數據中心技術向更高效率與更智能化發展，未來可進一步探索SiC MOSFET在高壓前端電源中的應用，為下一代綠色磁帶庫的突破性創新提供核心動力。在數據價值日益凸顯的時代，卓越的硬件設計是保障數據持久、安全存儲的物理前提。
