隨著高速串行數據標準的發展，一致性測試的復雜度和時長不斷增加。尤其是USB4、PCIe 6.0、HDMI 2.1、DDR5等最新標準，要求更多的測試項目和更精密的測量。在此背景下，Teledyne LeCroy的QualiPHY 2和QPHY2-PC提供了可以顯著提升測試效率的解決方案。

QualiPHY 2：集成的Tx/Rx一致性測試框架

QualiPHY 2是可在單一界面實現 Tx 與 Rx 測試自動化的集成測試框架。其主要特點如下：

單一測試界面：在同一界面完成Tx與Rx測試，操作便捷

示波器獨立運行：無需外部服務器，即可在示波器上完成全部測試

自動化校準：自動完成Tx與Rx校準，提升測試準確性

基于Python自動化：依托強大的Python腳本，可實現測試自動化

QPHY2-PC：通過離線分析提升測試效率

QPHY2-PC是可在電腦端分析示波器采集波形數據的軟件。一致性測試中，采集所有波形的標準流程可能耗時數分鐘至數小時，具體取決于測試設置或待采集的數據量。如今，無需再等待數小時的示波器波形處理，只需將采集文件從示波器傳輸?shù)秸谶\(yùn)行QualiPHY 2的PC即可。

圖1. 使用QualiPHY 2進行USB4測試的界面，通過QPHY2可在遠程測量，或者直接在示波器上進行測量

在PC端打開會話文件、選擇分析模式并點擊執行按鈕后，QualiPHY 2軟件會分析波形、設置合格/不合格限值、生成一致性報告，并繼續執行示波器中暫停的測試會話。

此時示波器可斷開與PC的連接并用于其他測試。這可以最大限度地減少示波器的使用時間，并減少測試瓶頸現象。由于QPHY2 是在 PC 上使用的工具，因此不受地點和時間的限制，可以隨時隨地進行測量和調試。

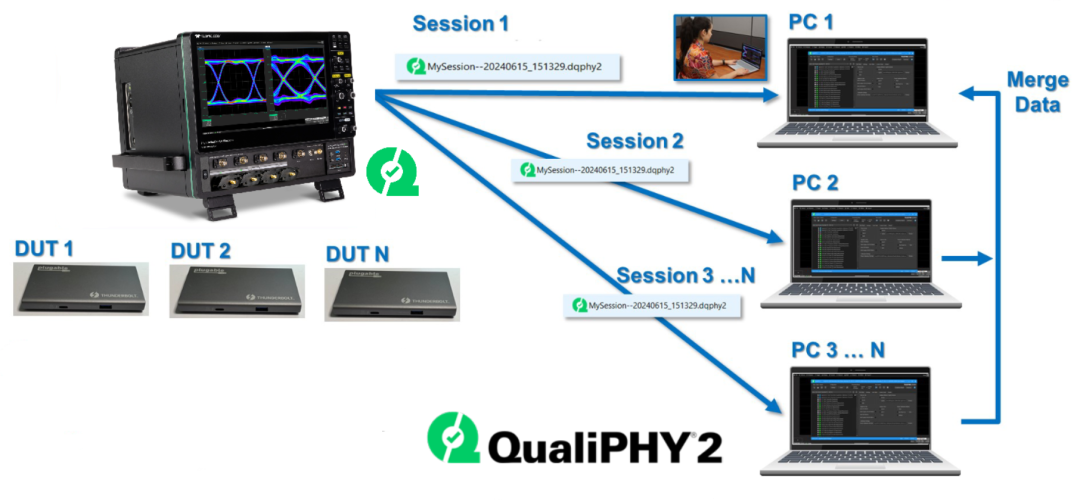

圖2. 可在多臺PC上對示波器測量的數據進行并行測量（QPHY2-PC）

離線分析：在PC端分析示波器捕獲的數據，使示波器可持續用于其他測試

并行處理：多臺PC同時分析數據，提升測試速度

報告生成：依據各類標準（最大值、峰值等）生成報告，高效管理測試結果，還可整合多臺電腦的測量結果生成綜合報告

最大化實驗室效率：將采集處理與分析作業模塊化

結合QualiPHY 2與QPHY2-PC，可實現如下測試流程：

信號捕獲傳輸模式：在示波器端采集所需波形數據

信號捕獲及分析模式：在示波器端同步完成信號捕獲與分析

會話文件傳輸：將含采集數據的會話文件傳輸至PC 分析傳輸模式：在電腦端打開會話文件，分析數據并生成報告

圖3. QPHY2中可選擇信號捕獲+分析、僅信號捕獲、僅分析等操作模式

依托上述流程，示波器專注于波形采集，數據分析在電腦端并行處理，可最大化測試效率。

適用于多領域的解決方案

汽車以太網測試：高效開展10BASE-T1S等最新汽車以太網標準測試，簡化PCIe、HDMI、MIPI等高速接口測試，快速完成無線通信邊界等復雜測試項目。

Teledyne LeCroy的QualiPHY 2與QPHY2-PC是能顯著提升一致性測試效率的解決方案?？煽s短示波器等待時間、消除測試并行沖突、并提高測試結果的質量。如果您想最大化實驗室測試效率，可以考慮此解決方案。
