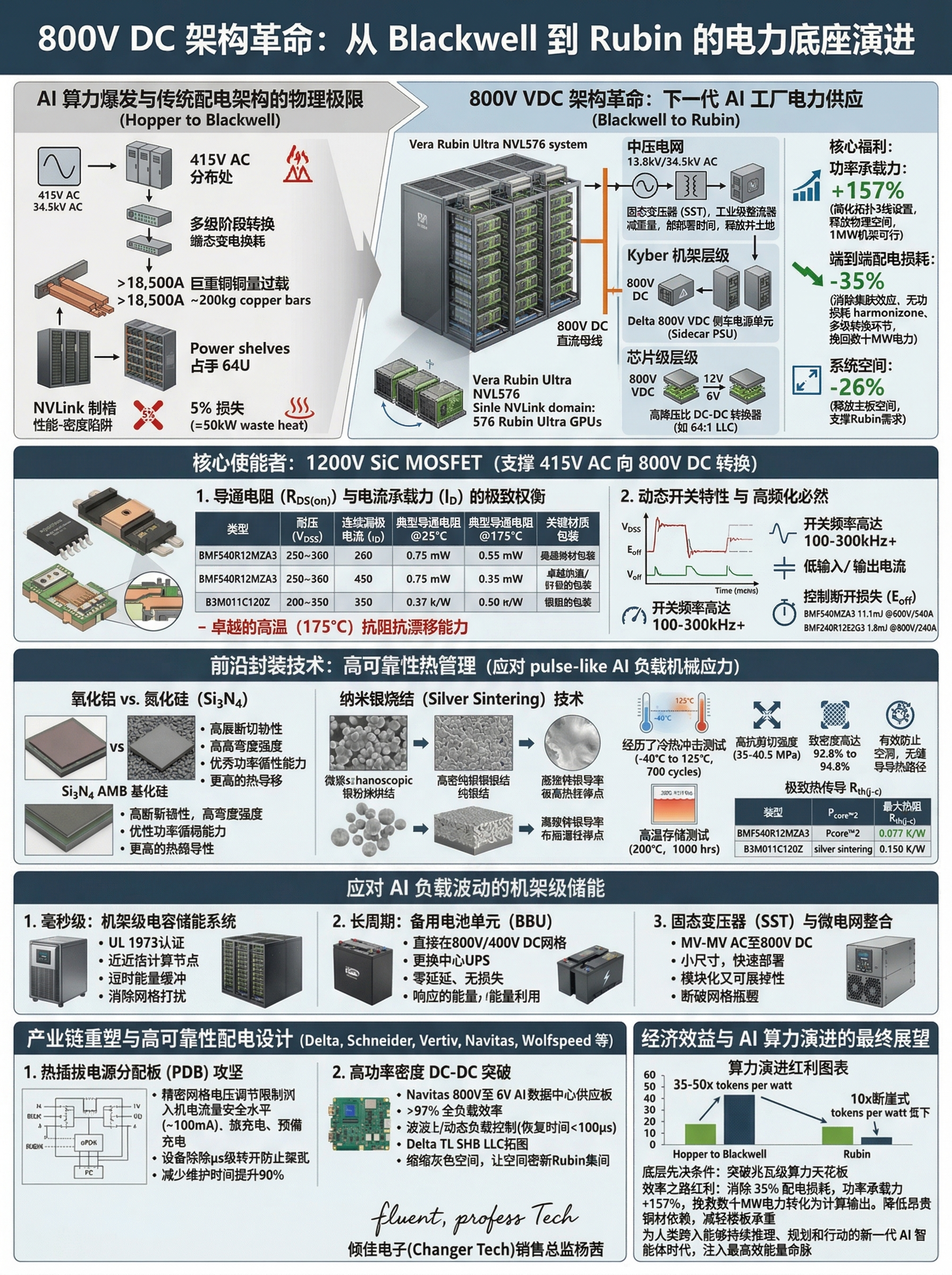

800V DC 架構革命：從 Blackwell 到 Rubin 的電力底座演進

核心摘要與產業背景

人工智能技術的全球性爆發，特別是參數量呈指數級增長的大型語言模型（LLM）與多模態生成式 AI 架構的廣泛部署，正以前所未有的力量催生數據中心基礎設施的底層范式轉移。從通用計算向“AI 工廠”的演進，標志著數據中心對電力、散熱以及空間密度的需求突破了傳統摩爾定律的線性增長軌跡。在 2026 年 3 月舉行的 NVIDIA GTC 大會上，業界見證了一個歷史性的轉折點：為了支撐下一代以兆瓦（MW）為單位的超高密度機架，NVIDIA 聯合全球電力與熱管理生態伙伴，正式展出了針對下一代 AI 工廠的完整 800V VDC（伏特直流電）配電架構方案 。

這一技術革命的核心價值在于，采用先進的 1200V 碳化硅（SiC）MOSFET 寬禁帶半導體器件，將傳統數據中心普遍采用的 415V AC（交流電）或 480V AC 供電網絡，直接替換為高效的 800V DC 架構 。在此新架構下，最核心的收益體現為物理與電氣雙重極限的突破：在維持相同線徑電纜的前提下，系統的功率承載力實現了高達 157% 的驚人提升，同時端到端配電損耗大幅降低了 35% 。在計算密度不斷挑戰物理邊界的今天，800V VDC 已被業界公認為支撐即將到來的 1MW 機架設計的唯一可行路徑 。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊！

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢

本文將深入剖析從 NVIDIA Blackwell 架構跨越至下一代 Rubin 架構期間，電力底座所經歷的深刻演進。通過對 800V VDC 配電網絡的基礎物理原理、核心半導體器件（1200V SiC MOSFET）的電學與熱學參數、前沿封裝技術（氮化硅基板與銀燒結工藝），以及包含固態變壓器（SST）和機架級儲能在內的全產業鏈重塑進行詳盡論述，全面揭示 AI 工廠電力架構的未來藍圖。

算力爆發與傳統配電架構的物理極限

要理解 800V VDC 架構的必然性，首先必須審視 AI 算力演進對電力密度的極端壓榨。驅動這一壓榨的核心因素是為了追求極致性能而廣泛采用的高帶寬互連技術，例如 NVIDIA NVLink 。為了實現同步 AI 訓練和持續的智能體推理所需的超低延遲和超高帶寬，成千上萬個 GPU 必須像一個單一的巨型處理器一樣協同工作 。然而，由于銅纜互連的有效物理傳輸距離極其有限，構建更強大的 AI 系統就必須將更多的 GPU 擠壓進更小的物理空間內，這種架構上的必然性直接將計算性能與機架功率密度死死綁定，形成了所謂的“性能-密度陷阱” 。

從 NVIDIA Hopper 架構向 Blackwell 架構的躍升是這一趨勢的初步顯現。盡管單個 GPU 的熱設計功耗（TDP）僅僅增加了約 75%，但由于 NVLink 域擴展到了包含 72 個 GPU 的系統（如 GB200 NVL72），導致機架級功率密度激增了 3.4 倍，這使得單機架功率達到了 130kW 至 150kW，甚至是 142kW 的驚人水平 。

然而，2026 年下半年即將向首批云服務提供商交付的 Rubin 架構（R100），將這種對電力的吞噬推向了全新維度 。Rubin 平臺通過極端的軟硬件協同設計，采用了 HBM4 內存（單 GPU 提供高達 22 TB/s 的帶寬）以及最新的 NVLink 6（雙向互連帶寬達到 3.6 TB/s），晶體管數量更是暴增至 3360 億個 。Rubin 架構下的 FP4 計算能力飆升至 50 PFLOPS，對比 B200 的 9 PFLOPS 實現了質的飛躍 。為了承載這種算力，NVIDIA 推出了 Kyber 機架架構，其中 Vera Rubin Ultra NVL576 系統將 8 個獨立的 MGX NVL 機架整合在一個由 576 個 Rubin Ultra GPU 組成的單一 NVLink 域中 。這一極其龐大的計算集群將機架功率推向了 400kW 乃至 600kW-1MW 的天文數字 。

面對 1MW 的單機架功率，傳統的 415V AC 到機架，再轉換為 54V DC 總線的配電架構已經觸及了無法逾越的物理墻壁：

銅材過載與空間吞噬（The Copper Overload） ：根據基本電學原理，在 54V 直流電壓下傳輸 1MW 功率，電流將超過 18,500 安培。為了安全承載如此巨大的電流而不引起災難性的焦耳熱熔毀，單個機架需要高達 200 公斤的純銅母排 。如果將這種架構擴展到一個 1 吉瓦（GW）規模的 AI 數據中心，僅機架內部的銅母排就需要消耗 20 萬至 50 萬噸銅材 。此外，在兆瓦級別，傳統的 54V 供電需要配置海量的電源層（Power Shelves）。在 Kyber 機架中，這些電源設備可能會占據多達 64U 的機架空間，導致機架內根本沒有剩余的物理空間來安裝核心的計算設備 。

多級轉換的效率黑洞：傳統數據中心電力架構包含冗長的轉換鏈路：中壓電網 -> 降壓變壓器 -> 低壓交流電 -> 不間斷電源（UPS） -> 機架級交流配電 -> 機架電源單元（PSU）交流轉直流（AC/DC） -> 54V 母排 -> 主板級直流轉直流（DC/DC）。這種重復的交流/交流、交流/直流以及直流/直流轉換不僅增加了系統復雜性和潛在故障點，更導致了巨大的能源損耗 。在兆瓦級負載下，哪怕是 5% 的端到端轉換損耗，也意味著每個機架產生 50kW 的純廢熱，這不僅浪費了寶貴的電力，還對數據中心的液冷系統提出了嚴苛的額外要求。

800V VDC 架構的技術原理解析與核心收益

為了徹底打破 54V DC 和 415V AC 帶來的物理枷鎖，行業巨頭在 GTC 2026 上達成了共識：將數據中心內部的配電電壓大幅拉升至 800V VDC 。這一架構的核心邏輯在于利用高壓直流電（HVDC）的傳輸優勢，從根本上重塑 AI 工廠的電力供應鏈。

800V VDC 架構的實施路徑通常采用工業級整流器或固態變壓器（SST），將 13.8kV 或 34.5kV 的中壓交流電直接在數據中心外部或配電室轉化為 800V 直流電 。隨后，800V 直流電被直接分配到計算機架中。在 Kyber 機架層面，例如 Schneider Electric 等公司提供的 800V VDC 側車（Sidecar）電源供應單元，能夠直接接收 800V 直流電并為 576 個 Rubin Ultra GPU 供電 。在靠近 GPU 的最后階段，系統利用高降壓比的 DC-DC 轉換器（如 64:1 LLC 轉換器），將 800V VDC 直接降壓至 12V 甚至 6V 供芯片使用 。

這種跨越式的電壓提升帶來了三個方面的顛覆性核心收益：

首先是功率承載力的極速膨脹。根據功率公式 P=VI，在相同的電流負載限制下，電壓從 415V AC 提升至 800V DC 使得同等線徑的銅纜能夠承載更多的功率。更重要的是，相比于三相交流電需要四根導線（三根相線加一根中性線），800V 直流電采用極簡的三線設置（正極、回路、保護接地） 。這種拓?fù)浣Y(jié)構的簡化與電壓的提升相疊加，使得相同線徑電纜的功率承載力飆升了 157% 。這徹底解決了銅材過載問題，使得機架內不再需要 200 公斤的笨重銅母排，極大地釋放了物理空間，并使 1MW 機架的設計從理論走向了現實 。

其次是端到端配電損耗降低 35% 。在傳統的交流配電系統中，存在著集膚效應、無功功率損耗、諧波失真以及三相不平衡帶來的額外損耗。800V VDC 架構通過在設施層級統一進行 AC/DC 轉換，徹底消除了機架內和數據中心內部復雜的相平衡設備和多級降壓變壓器 。根據測算，這種消減中間轉換環節、利用高壓降低傳輸電流（進而通過 Ploss?=I2R 大幅降低線路焦耳熱）的方案，使得端到端配電損耗降低了 35% 。這對于一個 1GW 的 AI 工廠而言，意味著挽回了數以十兆瓦計的電力，這些原本化為廢熱的電力如今可以直接轉化為大模型的訓練算力和 Token 生成量。

最后是系統空間與復雜度的顯著縮減。傳統的電源轉換架構在 IT 機架內占據了大量空間。采用 800V VDC 后，例如 Navitas 與 NVIDIA 合作開發的 800V 降至 6V 的單級降壓板（Power Delivery Board），相較于傳統的多級轉換方案，其占用面積減少了 26% 。這種高度緊湊的解決方案不僅釋放了主板上的寶貴空間，還使得 AI 服務器能夠部署更密集的內存和互連組件，直接支撐 Rubin 架構龐大的硬件需求。

1200V SiC MOSFET：800V VDC 架構的核心使能者

如果要將電網的高壓交流電高效轉換為 800V 直流電，并在機架內部完成從 800V 到核心電壓的高頻降壓，傳統的硅（Si）基絕緣柵雙極晶體管（IGBT）或超結 MOSFET 已經無法勝任。硅基器件在高壓下往往面臨著不可接受的開關損耗，且在兆瓦級功率密度下其熱性能會迅速崩潰。因此，采用 1200V 耐壓等級的碳化硅（SiC）MOSFET 寬禁帶半導體，成為了支撐傳統 415V AC 配電向 800V DC 轉換的技術基石 。

碳化硅材料具備比傳統硅高近十倍的臨界擊穿電場強度、更高的電子飽和漂移速度以及優異得多的熱導率。這些物理特性賦予了 1200V SiC MOSFET 在 800V 直流母線上工作時所需的巨大電壓余量（應對電網瞬態尖峰和宇宙射線降額），并在進行 AC-DC 整流（如三相維也納整流器或圖騰柱 PFC）及 DC-DC 轉換時，將轉換損耗大幅降低 25% 至 40% 。

為了深刻理解這一材料革命對 AI 電力底座的支撐作用，我們可以深入分析目前工業界頂級的 1200V SiC MOSFET 器件參數。以基本半導體（BASiC Semiconductor）為代表的前沿半導體企業，其針對不同功率等級推出的 SiC 模塊和分立器件，生動地展示了 1200V SiC 技術的當前極限。

導通電阻 (RDS(on)?) 與電流承載力 (ID?) 的極致權衡

在兆瓦級電源分配中，降低導通損耗（Pcond?=Irms2?×RDS(on)?）是提升 PSU 效率至 Open Rack V3 規定的 97.5% 以上的關鍵 。當前的 SiC 模塊在提升連續漏極電流（ID?）的同時，正在將導通電阻推向毫歐級的極致。

(數據來源：綜合分析基本半導體提供的器件規格書 )

從上表可以看出，隨著模塊從 160A 級別向支撐 1MW 架構所需的 540A 級別演進，芯片級的 RDS(on)? 實現了顯著下降。以旗艦級的 BMF540R12MZA3（Pcore?2 ED3 封裝）和 BMF540R12KHA3（62mm 封裝）為例，在室溫（25°C）下，它們在 540A 的恐怖電流下維持了僅僅 2.2mΩ 的超低導通電阻 。

更重要的是，碳化硅材料雖然具有正溫度系數特性（電阻隨溫度升高而增加），但在極其惡劣的 175°C 結溫（Tvj?）下，其導通電阻依然分別僅上升至 3.8mΩ 和 3.9mΩ 。這種在高溫下卓越的抗阻抗漂移能力，對于 AI 數據中心這種高負載、長周期運行的環境至關重要。它確保了即便在散熱系統面臨峰值壓力的極端工況下，器件也不會因為導通損耗的指數級膨脹而引發熱失控。

而在分立器件層面，例如采用 TO-247-4 封裝的 B3M011C120Z 和 B3M013C120Z，它們通過引入單獨的開爾文源極（Kelvin Source）引腳（引腳 3），將功率回路和驅動回路解耦，極大地降低了源極寄生電感對柵極驅動電壓的負面影響 。這種設計使得在高頻開關狀態下的柵極驅動更加穩定，是實現低損耗高頻 DC-DC 轉換的必要條件。

動態開關特性與高頻化的必然

800V VDC 降壓至 GPU 核心電壓的 DC-DC 轉換器通常采用諧振拓?fù)洌ㄈ?LLC），為了縮小磁性元件（變壓器、電感）的體積以滿足機架側車（Sidecar）極端的功率密度要求，開關頻率通常需要設定在 100 kHz 乃至 300 kHz 以上 。這就要求 SiC MOSFET 必須具備極低的輸入/輸出電容和開關損耗。

(注：表中 Eon? 數據均包含體二極管反向恢復能量。數據來源 )

從動態特性數據可以觀察到一種明顯的物理折中：為了獲得 540A 的巨大電流承載力（如 BMF540 系列），必須增加芯片的并聯面積，這不可避免地導致了寄生電容（如 Ciss? 達到 33.6 nF）和總柵極電荷（QG? 達到 1320 nC）的增加 。然而，即使在如此巨大的電流基數下，碳化硅器件的關斷損耗（Eoff?）依然得到了驚人的控制。例如，BMF540R12MZA3 在 600V、540A 下的關斷能量僅為 11.1 mJ 。

而針對 240A 中等功率的模塊（如 BMF240R12E2G3），其性能更是令人矚目：在 800V/240A 的嚴苛測試下，關斷損耗僅為 1.8 mJ 。這種極低的開關損耗主要歸功于碳化硅極低的反向恢復電荷（Qrr?）特性以及優化的內部柵極極化設計。低損耗不僅提升了整體電源模塊的能效，也大幅減輕了器件本身在超高頻切換下的自發熱，使得兆瓦級 800V DC-DC 轉換系統能夠長時間穩定運轉而不會出現熱衰竭。

前沿封裝技術：氮化硅 (Si3?N4?) 與銀燒結工藝的革命

如果說 1200V SiC 芯片是 800V VDC 架構的大腦，那么先進封裝技術就是它的骨骼與血管。在 1MW 級別的 AI 數據中心機架內，高密度的熱流使得傳統的封裝材料（如氧化鋁 Al2?O3? 陶瓷基板和傳統的鉛錫軟釬焊工藝）面臨巨大的可靠性危機。

AI 工作負載表現出高度的脈沖特性（例如在訓練 MoE 模型或進行大規模 Agentic 推理時算力的瞬間爆發），這種毫秒級到秒級的負載劇烈波動，會導致半導體結溫產生高頻的冷熱交變 。由于硅（或碳化硅）芯片、銅覆層和陶瓷基板的熱膨脹系數（CTE）存在顯著差異，這種溫度循環會產生巨大的熱機械應力，使得傳統的軟釬焊接層發生蠕變、微裂紋，最終導致模塊熱阻飆升而燒毀。

氮化硅 (Si3?N4?) 活性金屬釬焊（AMB）基板

為了克服上述熱機械疲勞，現代大功率 SiC 模塊（例如基本半導體的 BMF360R12KHA3、BMF540R12KHA3 以及 BMF540R12MZA3）全面引入了氮化硅（Si3?N4?）作為絕緣陶瓷基板，并結合了活性金屬釬焊（AMB）工藝 。

相比于傳統的氧化鋁或氮化鋁（AlN），Si3?N4? 展現出了近乎完美的綜合性能。它不僅具備極高的斷裂韌性（Fracture Toughness）和抗彎強度，能夠抵御反復熱脹冷縮帶來的撕裂力，而且其熱導率也遠高于氧化鋁。規格書表明，采用 Si3?N4? 基板的器件具有“卓越的功率循環能力（Excellent power cycling capability）”，這是支撐兆瓦級高頻波動的基本盤 。

納米銀燒結（Silver Sintering）技術的應用

在解決芯片到基板的熱傳導瓶頸上，銀燒結技術正在取代傳統的焊料層。該工藝?yán)梦⒚谆蚣{米級的銀粉，在一定的溫度和壓力下燒結成致密的純銀層。純銀擁有遠超傳統焊錫的導熱率和熔點，使得芯片散發的熱量能夠以極低的阻力向下傳導。

根據相關的功率模塊可靠性研究與聲學顯微鏡、電鏡掃描數據，銀燒結層在極端的環境測試中表現出無與倫比的耐久性。在經歷了從 -40℃ 到 125℃、高達 700 個循環的液對液冷熱沖擊測試（TCT），以及 200℃、1000 小時的高溫存儲測試（HTST）之后，銀燒結層依然維持了高達 35 MPa 至 40.5 MPa 的抗剪切強度（Shear Strength） 。此外，測試后的燒結層致密度仍高達 92.8% 至 94.8%，有效防止了空洞的產生，確保了無縫的導熱路徑 。

得益于氮化硅基板與（或）銀燒結工藝，以及底部大面積純銅基板的聯合加持，新一代 SiC MOSFET 達成了極低的結到殼熱阻（Rth(j?c)?）。

(數據來源：基本半導體器件規格書體系綜合提取 )

如表 3 所示，通過全面應用先進材料，BMF540R12MZA3 模塊將其最大 Rth(j?c)? 壓低至驚人的 0.077 K/W 。在分立器件中，B3M011C120Z 明確標注了通過應用銀燒結技術，使其熱阻優化至 0.150 K/W 。這種微觀層面的極致熱導性能，正是宏觀層面 1MW 機架能夠在不發生熱熔毀的前提下安全運行的物理保證。

固態變壓器（SST）與微電網整合：突破電網接入瓶頸

800V VDC 架構不僅重塑了機架內部的電力流向，更深刻地改變了 AI 數據中心與外部電網的交互方式。當前，制約兆瓦級 AI 工廠快速部署的最大外部瓶頸之一，是傳統中壓（MV）鐵芯變壓器的供應鏈短缺。國際能源署（IEA）的數據指出，由于電網限制和變壓器供應鏈的擁堵，大約 20% 的規劃中數據中心項目面臨延遲風險，部分中壓變壓器的交貨期甚至長達 3 年之久 。

為了打破這一僵局，利用高壓 SiC 技術的固態變壓器（Solid-State Transformers, SST）成為了 800V VDC 系統的完美外部入口。SST 是一種基于電力電子技術的變壓器替代方案。在大型 AI 數據中心外圍，SST 可以利用耐壓更高（如 3.3kV 或 6.5kV）的 SiC 器件，將 13.8kV 或 34.5kV 的中壓交流電直接、高效地變壓并整流為 800V 直流電，直接饋入數據中心的直流母線 。由于 SST 工作在高頻切換狀態，其體積和重量僅為傳統鐵芯變壓器的幾分之一，這不僅極大地縮短了部署時間，還有效釋放了數據中心的土地資源，使得電網互連變得更加模塊化和可擴展 。

應對 AI 負載波動的機架級儲能

當數萬個 Rubin Ultra GPU 同步進行全連接層的梯度同步時，電力網絡會經受劇烈的電流拉扯 。為了在這種高動態負載下維持 800V 母線的穩定，架構中深度融合了多時間尺度的儲能系統 。

一方面，針對毫秒級的電壓驟降和電流尖峰，諸如 Flex 等廠商引入了首個通過 UL 1973 認證的機架級電容儲能系統（Capacitive Energy Storage System）。這些超級電容物理上緊靠計算節點布置，能夠提供極高功率密度的瞬態能量緩沖，有效消除 AI 負載引發的電網擾動 。

另一方面，面向更長周期的負載平衡，備用電池單元（BBU）正取代集中式 UPS，成為 800V 直流母線上的主流標配 。在 2026 年的架構演進中，BBU 直接掛載于 800V 或 400V 直流電網上。當主電網發生波動時，BBU 可以零延遲、無轉換損耗地向直流母線注入電力，這相比于傳統的在線式交流 UPS，無論是響應速度還是整體能源利用率都實現了質的飛躍 。

產業鏈重塑與高可靠性配電設計

800V VDC 架構的落地并非 NVIDIA 一家之功，而是整個電力電子與數據中心基礎設施產業鏈的全面重塑

熱插拔電源分配板（PDB）的攻堅

AI 工廠對運行時間有著極為苛刻的要求，任何維護操作都必須在不斷電的情況下進行。然而，在 800V 的高壓直流母線上進行設備熱插拔（Hot-Swap），會面臨極其危險的浪涌電流（Inrush Current）和電弧閃絡（Arc Flash）風險 。

Delta 在其新一代 800V 架構中詳細闡述了針對性的配電板（PDB）設計。在插入操作時，熱插拔控制器會精密調節 SiC 或硅基 MOSFET 的柵極電壓（Vgs?），迫使晶體管短暫工作在飽和/線性區。利用此時器件表現出的高動態 RDS(on)?，系統將原本可能高達數千安培的破壞性浪涌電流，嚴格限制在約 100 毫安的安全水平，平穩完成輸入電容的預充電 。而在設備拔出瞬間，控制電路以微秒級的速度關斷 MOSFET，徹底切斷放電路徑，有效防止了電弧的生成并維持了母線電壓的絕對穩定 。

這種具備智能浪涌管理的熱插拔 PDB 技術，使得故障模塊的平均修復時間（MTTR）從傳統的數小時壓縮至 10-15 分鐘，降低了 90% 以上的維護時間成本，徹底消除了由于斷電引發的每小時數萬美元的直接停機損失 。

高功率密度 DC-DC 的極限突破

將 800V VDC 直接分配至機架內部后，必須通過高效的 DC-DC 電源模塊將其降至服務器所需的低壓。在這一環節，Navitas Semiconductor 于 GTC 2026 發布的 800V 降 6V AI 數據中心供電板代表了目前業界在單級轉換領域的最高水準 。結合 Delta 采用的兩電平串聯半橋（TL SHB）LLC 諧振拓?fù)?，這些先進的 DC-DC 模塊實現了驚人的 97% 以上的滿載轉換效率，同時對輸出電壓的紋波和動態負載響應（如 20% 突變至 80% 負載時的電壓過沖控制在 5% 以內，恢復時間小于 100 微秒）做出了嚴苛的保障 。這些緊湊型、高能效的轉換器極大地縮減了灰色空間（電源和冷卻設備占用空間）的比例，使得更多物理空間能夠讓渡給密集的 Rubin 計算集群 。

同時，800V VDC 的高能效和架構簡化也反哺了 AI 工廠的液冷系統。通過使用 1200V SiC MOSFET 替換冷卻水泵和變速風扇驅動器有源前端的傳統 IGBT 器件，冷卻系統的電力轉換效率也獲得了近 1% 的提升，進一步優化了數據中心整體的 PUE（電源使用效率）值 。

經濟效益與 AI 算力演進的最終展望

評估 AI 基礎設施演進的終極指標，正在從單純的“峰值算力”向“每瓦 Token 生成量（Tokens per Watt）”這一核心經濟學指標收斂 。在一個擁有 1 吉瓦電力上限的場地內，由于電網容量的硬性約束，數據中心無法輕易獲取第二個吉瓦的能源配額 。因此，每一瓦特在冗長銅母排上作為焦耳熱散失的電力，或者是被低效 AC-DC 轉換器吞噬的能量，都意味著算力的流失和巨額收入的蒸發。

NVIDIA 的架構演進證明了這條效率之路的巨大紅利：從 Hopper 到 Blackwell，每瓦 Token 生成量實現了 35 倍至 50 倍的飛躍 。而到了包含 Vera CPU、ConnectX-9 SuperNIC 以及 HBM4 內存的完整 Rubin 架構，推理 Token 成本相較于 Blackwell 再次實現了 10 倍的斷崖式下降 。然而，如果底層的機架供電仍然受困于傳統的 54V DC，這種芯片級的極高能效將被配電網絡的銅耗和散熱需求徹底抵消。

800V VDC 架構通過一次性消除 35% 的端到端配電損耗，并將電纜的功率承載能力推升 157% ，使得數據中心運營商能夠?qū)⒈徽然貋淼臄?shù)十兆瓦電力直接轉化為計算輸出。這不僅有效對沖了部署 1MW 機架時所面臨的極端空間和散熱挑戰 ，更大幅降低了對數以十萬噸計的昂貴銅材的依賴，極大地減輕了建筑樓板的承重壓力和供應鏈大宗商品波動的風險 。

總結而言，從 Blackwell 走向 Rubin 的道路上，800V VDC 配電體系已經超越了單純的“工程改良”范疇，它已成為突破兆瓦級算力天花板的底層先決條件。以 1200V 碳化硅 MOSFET 為絕對核心，輔以氮化硅陶瓷基板與銀燒結等前沿?zé)峁芾矸庋b工藝，再加上固態變壓器與智能熱插拔電源分配技術的全面生態協同，這套全新的高壓直流電力底座，正在為人類跨入能夠持續推理、規劃和行動的新一代 AI 智能體時代，注入源源不斷的、最高效的能量命脈。
