磁控濺射是物理氣相沉積（PVD）領域的主流技術之一，具有沉積溫度低、速率快、多靶共沉積靈活等優勢，被廣泛應用于金屬、半導體及絕緣體薄膜的制備。實際工程中，由于不同材料濺射原子的角分布差異懸殊，晶振片監測往往誤差較大，工程師們通常采用"以工藝時間換算薄膜厚度"的方法：在短時間內濺射沉積一定厚度的薄膜，經臺階儀測量折算出沉積速率，再按比例推算目標厚度所需的濺射時間。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究探討了磁控濺射中工藝時間對銅、鋁、氧化鋅和二氧化硅四種靶材濺射速率的影響。實驗發現，銅和鋁等金屬靶材的濺射速率隨工藝時間延長基本保持不變，而氧化鋅和二氧化硅靶材則出現“濺射失重”現象，即濺射速率在某一時間點后突然增加。通過建立靶材導熱模型并模擬表面溫度變化，該研究對磁控濺射工藝中薄膜厚度的精確控制具有指導意義。

1

實驗設備與材料

flexfilm

實驗采用多靶磁控濺射鍍膜系統，配備三個3英寸水冷靶槍（兩個直流電源、一個射頻電源），水冷溫度約25℃。靶材與工件臺中心距約15 cm，夾角45°。選用純度99.999%的銅、鋁、氧化鋅、二氧化硅靶材，厚度均為5 mm。襯底為4英寸單面拋光硅片，沉積前貼十字形聚酰亞胺膠帶以便Flexfilm費曼儀器臺階儀測厚度。

銅靶濺射工藝

抽真空至0.1 mPa后，預濺射清洗2分鐘（功率300 W，氣壓0.8 Pa）。先在硅片上濺射約10 nm鉻作為黏附層（功率300 W，氣壓0.8 Pa，時間40 s，工件臺轉速10 r/min），再濺射銅膜（相同功率、氣壓，初始時間15 min）。隨后更換新靶材，將濺射時間分別延長至30、45、60、75、90、105、120 min，重復實驗。每30分鐘加注液氮制冷，防止腔壁放氣。

鋁靶濺射工藝

鋁靶實驗流程與銅靶相同：黏附層為鈦（濺射30 s），濺射功率300 W，氣壓0.8 Pa，工件臺轉速10 r/min。首次時間15 min，后續依次延長至120 min，每次更換新靶材。

氧化鋅靶濺射工藝

氧化鋅靶材使用射頻電源。預濺射清洗2分鐘（300 W，0.8 Pa）。沉積前用50 W負偏壓對襯底預清洗3 min，增強結合力。濺射條件與金屬靶相同，時間依次為15~120 min，每次更換新靶材。

二氧化硅靶濺射工藝

步驟與氧化鋅相同，同樣使用射頻電源，工藝條件一致。

2

實驗結果

flexfilm

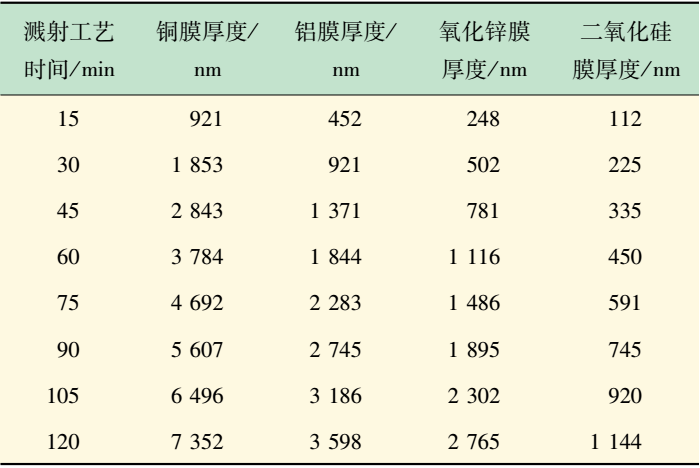

４種靶材的沉積薄膜厚度與濺射工藝時間對比

取下聚酰亞胺膠帶后，采用Flexfilm費曼儀器探針式臺階儀對樣品進行多點測量并取平均值,獲取四種靶材在不同濺射時間下的沉積薄膜厚度。

3

結果分析與討論

flexfilm

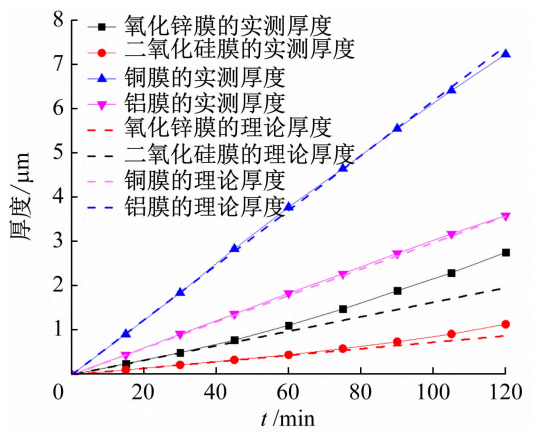

４種靶材的沉積薄膜厚度與濺射工藝時間的關系

實驗數據顯示：銅、鋁的沉積厚度與濺射時間幾乎呈線性關系。在40~80 min區間，銅膜厚度略高于理論值，原因是刻蝕槽加深使磁場對電子束縛增強，氬離子增多，濺射產額增加；超過90 min后出現“空心陰極效應”，速率下降。鋁膜變化趨勢類似但延遲，因其濺射速率較慢。

氧化鋅和二氧化硅薄膜在前期厚度與理論值吻合，但隨時間延長，實際厚度逐漸大于理論值，出現“濺射失重”。推測與靶材導熱不良、表面溫度過高有關。

為驗證這一推測，建立了靶材表面溫度隨濺射時間變化的數學模型。濺射功率300 W時，僅約1%的能量用于濺射原子逸出，其余大部分轉化為靶材表面晶格熱振動，使溫度升高，或用于氬氣電離并以熱輻射形式散失。考慮水冷靶槍恒溫25℃，推導出溫度與時間的關系式。代入各靶材的導熱系數、質量、比熱容等參數，用Matlab模擬得到表面溫度隨時間的變化曲線。

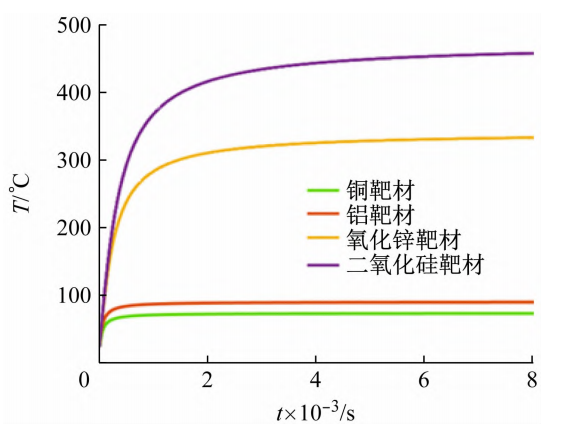

４種靶材表面溫度隨濺射工藝時間的變化

模擬結果表明：

銅、鋁靶材：導熱性能好，濺射開始后表面溫度迅速上升，約10分鐘后產熱與散熱達到平衡，溫度分別穩定在約75℃和94℃，均未達到“濺射失重”臨界溫度，因此濺射速率保持線性。

氧化鋅、二氧化硅靶材：導熱性能差，且溫度升高進一步降低導熱能力，熱量難以傳導至水冷靶槍，表面溫度持續上升，最終分別穩定在約345℃和472℃。高溫使材料鍵長增加、穩定性下降。當溫度超過臨界值后，氬離子轟擊時更多原子克服鍵能逸出靶面，導致濺射速率突增。氧化鋅的鍵能（約270 kJ/mol）遠低于二氧化硅（約799 kJ/mol），因此氧化鋅的“濺射失重”現象出現更早。

本研究系統對比了銅、鋁、氧化鋅、二氧化硅四種靶材在不同濺射工藝時間下的沉積行為，在磁控濺射中，隨著工藝時間延長，銅、鋁等金屬靶材的濺射速率變化不大；而氧化鋅、二氧化硅等導熱性能差的靶材會出現濺射速率突然增加的“濺射失重”現象。其根本原因是：導熱不良導致靶材表面溫度顯著升高，超過臨界溫度后材料鍵能降低，原子更易被濺出。這一發現對于優化濺射工藝、精確控制薄膜厚度具有重要參考價值。

Flexfilm費曼儀器探針式臺階儀

flexfilm

Flexfilm費曼儀器探針式臺階儀在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

Flexfilm費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm費曼儀器探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《濺射工藝時間對不同靶材濺射速率的影響》
