一、行業背景與項目概況

本項目為江蘇某機械制造企業機床非標升級改造項目，該企業專注于傳統機床非標改造，為下游汽車、電子企業提供定制化機床設備，本次改造對象為3臺老舊數控車床，核心控制設備為西門子200smart PLC（CPU SR40）。該P(yáng)LC唯一網口已被機床主軸轉速監測設備占用，僅剩余PPI 9針DP口——PPI協議是西門子專為S7-200系列PLC設計的專用主從式通信協議，無需PLC內部編程即可實現數據傳輸，是西門子200smart PLC的常用通訊方式?，F(xiàn)場已接入一臺施耐德HMIGXU5512網口觸摸屏（支持Modbus TCP、Profinet等協議），用于本地設定機床運行參數、監控設備運行狀態及故障報警，實現PLC與觸摸屏的本地聯動，該觸摸屏憑借工業級寬溫、高兼容性特點，適配機床車間嚴苛工況。

項目核心需求：將機床非標改造后的關鍵運行數據（主軸轉速、切削力度、加工精度、故障代碼等）實時上傳至工廠MES系統，實現改造后設備的數字化管控；保留施耐德網口觸摸屏的本地操作功能，確保直通通訊互不干擾；無需修改PLC原有程序，快速部署，減少機床停產損失；適配車間多電磁干擾、高粉塵的工業環境，保障設備長期穩定運行，契合非標改造“低成本、高效率、少改動”的核心要求。

二、項目痛點、選型與部署方案

（一）核心痛點

協議不兼容，數據孤島嚴重：西門子200smart PLC剩余PPI 9針DP口采用PPI協議通訊，施耐德網口觸摸屏通過Modbus TCP協議與PLC連接，而工廠MES系統基于TCP/IP以太網協議，三種協議底層架構差異較大，無法直接互通。PPI協議作為西門子專用協議，與施耐德觸摸屏的Modbus TCP協議、MES系統的以太網協議無法直接適配，導致PLC采集的機床運行數據無法自動上傳，只能人工手抄記錄，效率低且易出錯，誤差率達2.8%，無法滿足非標改造后數字化管控的核心需求，制約改造項目驗收。

接口資源匱乏，擴展受限：PLC唯一的網口已被機床主軸轉速監測設備占用，僅剩余的PPI 9針DP口用于與施耐德觸摸屏通訊，無多余接口接入聯網設備；若更換帶多網口的新型PLC，需重構控制程序、重新適配施耐德觸摸屏及轉速監測設備的通訊參數，改造成本增加約6.5萬元，且停產改造周期超過7天，嚴重影響改造進度與企業生產計劃，與非標改造“低成本、短周期”的需求相悖。

運維效率低下，成本偏高：PLC程序調試、故障排查需工程師到現場，通過專用PC/PPI電纜連接設備操作，單次運維耗時1.2小時以上，每月運維成本約3500元，無法實現遠程快速響應，設備故障易造成機床停機，影響改造后設備的正常交付與使用，難以滿足非標改造項目的售后運維要求。

（二）選型方案

經多輪技術論證與現場測試，選型遠創智控PPI-ETH-YC01直通型以太網模塊，該模塊專為西門子200smart系列PLC設計，主打直通通訊優勢，完美適配現場PPI協議、施耐德網口觸摸屏及網口被占用的非標改造場景，核心適配亮點如下（結合產品特性）：

直通型設計，完美兼容施耐德網口觸摸屏：模塊配備PPI 9針公母雙接口，采用直通模式串聯PLC與施耐德網口觸摸屏，不占用PLC編程口，不影響原有PPI與Modbus TCP通訊，無需修改觸摸屏IP地址及通訊參數，實現“即插即用”，完美保留本地操作功能，同時規避PLC網口被占用的局限，精準適配施耐德觸摸屏的多協議通訊需求，這也是直通型模塊區別于橋接型的核心優勢之一，其擴展接口可靈活對接各類品牌觸摸屏，適配非標改造的個性化需求。

多協議直通轉換，無縫對接上位系統：支持PPI與Modbus TCP、S7 TCP協議雙向直通轉換，可直接接入工廠以太網，完美兼容MES系統、WinCC等主流工控軟件，實現PLC機床運行數據上傳與上位機控制指令下發的雙向數據傳輸，徹底破解協議不兼容難題，助力非標改造項目實現數字化管控，滿足項目驗收要求，同時支持工控領域絕大多數SCADA軟件，適配性更強，契合非標設備多品牌、多協議的改造場景。

工業級可靠性，適配嚴苛工況：寬溫設計（-40℃至+75℃），具備磁耦隔離與EMC抗干擾能力，可抵御車間電磁干擾、粉塵侵蝕，契合工業網絡安全防護需求；無需外接電源，直接從PLC取電（功耗＜80mA），適配機床車間多干擾、高粉塵的嚴苛環境，MTBF（平均無故障時間）超10萬小時，保障改造后機床連續運行，同時支持固件在線升級，一次購買終身迭代，降低非標改造后的后期維護成本。

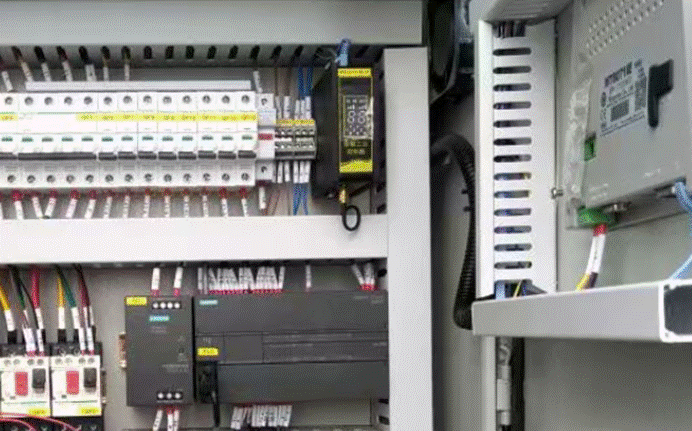

（三）部署方案

硬件配置：核心硬件包括西門子200smart PLC（CPU SR40，網口被占用，帶PPI 9針DP口）、施耐德HMIGXU5512網口觸摸屏、遠創智控PPI-ETH-YC01直通型以太網模塊、千兆工業以太網交換機、MES系統服務器（搭載生產監控與數據追溯系統）、上位監控電腦、機床設備（數控車床）、主軸轉速監測設備、專用通訊線纜（PPI通訊線、網線）。

部署步驟：①斷電狀態下，將模塊PPI公口插入PLC的PPI 9針DP口，確保接口連接牢固；②將施耐德網口觸摸屏的通訊線接入模塊的PPI 9針母口，通過直通模式實現觸摸屏與PLC的正常通訊，保留本地參數設定、故障報警功能，無需修改觸摸屏原有協議參數；③用網線將模塊以太網口連接至車間工業以太網交換機，并入工廠局域網，實現與MES系統、上位監控電腦的聯網，確保IP地址處于同一網段；④上電后，通過模塊WEB服務器或?qū)Ｓ门渲霉ぞ吲渲肐P地址（與MES系統同網段），完成PPI與以太網協議的直通參數設置，無需修改PLC及觸摸屏程序，全程部署不超過2小時，實現不停產改造，最大限度降低生產與改造損失，波特率可在9.6Kbps~187.5Kbps之間自適應，適配不同通訊速率需求。

三、網關功能介紹

遠創智控PPI-ETH-YC01直通型以太網模塊，是專為西門子200smart PLC（網口被占用、僅存PPI接口）非標改造設計的串口轉以太網核心設備，以直通通訊為核心，兼顧協議轉換與多設備兼容，核心功能貼合機床非標改造現場需求，具體如下：

多協議直通轉換功能：核心實現PPI與Modbus TCP、S7 TCP協議的雙向直通轉換，數據傳輸延遲＜50ms，可同步實現PLC采集的機床運行數據（主軸轉速、切削力度等）上傳至MES系統，以及上位機下發的控制指令傳輸至PLC，確保數據傳輸精準、實時，破解不同協議無法通訊的核心痛點，支撐非標改造后數字化管控體系搭建，同時支持用戶通過高級語言編程實現數據通訊，方便適配非標改造的個性化需求。

雙路通訊兼容功能：支持多主站通訊，可同時連接32臺上位機或設備，完美兼容施耐德網口觸摸屏及各類工控系統，支持MicroWIN編程軟件遠程程序上下載，無需額外適配驅動，擴展性強，可靈活對接企業現有數字化體系，同時不影響PLC原有網口設備（主軸轉速監測設備）的正常運行，免費提供OPC服務器，支持OPC通道的SCADA與PLC通訊，適配非標改造的多設備聯動需求。

便捷配置與故障診斷：支持WEB服務器與專用配置工具雙重配置方式，配備運行、通訊狀態指示燈，可實時反饋通訊狀態，便于工程師快速排查故障；支持固件在線升級，終身免費迭代，降低后期維護成本，適配企業長期智能化升級需求，可通過配置工具實現運行診斷，提升運維效率，契合非標改造項目的售后運維要求。

安全與節能設計：內置數據校驗與加密機制，抵御工業現場電磁干擾、雷擊浪涌，結合工業網絡安全防護要求，保障數據傳輸安全；無外接電源設計，降低故障點，節能環保，適配工業現場長期連續運行需求，MTBF超10萬小時，保障改造后機床穩定運轉，提升非標改造項目的產品附加值。

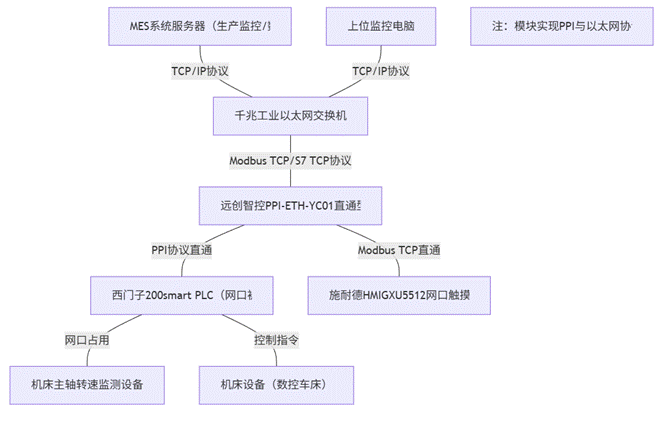

四、技術架構拓?fù)鋱D

五、應用效果前后對比及產品優勢

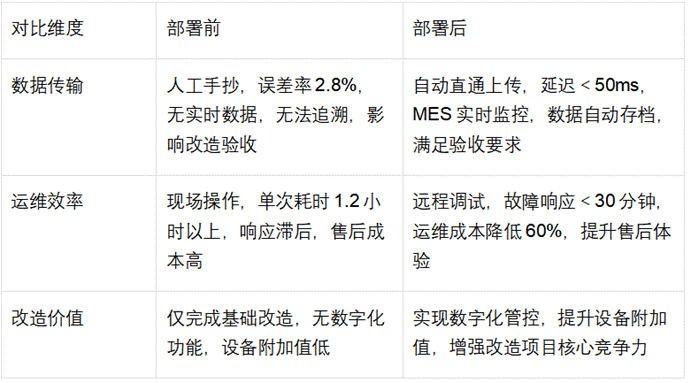

應用效果對比

（二）產品優勢與亮點

直通核心優勢，精準適配非標改造場景：區別于普通轉換模塊，直通模式可完美兼容施耐德網口觸摸屏，無需修改原有通訊參數，專門適配西門子200smart PLC網口被占用、僅存PPI接口的非標改造場景，徹底解決協議不兼容、接口占用的痛點，精準適配機床非標改造“少改動、高效率”的需求，無需重構現有通訊體系，同時支持多主站通訊，可靈活擴展設備連接，適配非標改造的個性化需求，其擴展接口可兼容各類品牌觸摸屏與通訊設備，適配性更強。

零改動部署，降本增效顯著：無需修改PLC程序、無需更換施耐德觸摸屏與配套設備，僅通過模塊直通即可實現聯網升級，避免停產損失，改造成本僅為更換PLC的7.7%，投入成本可快速回收，大幅降低企業非標改造門檻，契合非標設備改造“低成本、短周期”的核心需求，部署效率遠超傳統改造方式，助力企業快速完成改造項目、實現驗收交付。

高穩定性，工業級保障：寬溫、抗干擾、無外接電源設計，適配機床車間多干擾、高粉塵的嚴苛工況，MTBF超10萬小時，確保改造后機床連續運行，減少設備故障造成的經濟損失，保障改造項目的交付質量，同時具備磁耦隔離設計，進一步提升運行穩定性，降低后期售后運維成本，契合非標改造的長期使用需求。

多場景適配，擴展性強：除機床非標改造行業外，可廣泛應用于化工、電力等行業，適配各類西門子200smart PLC（網口被占用、帶PPI接口）老舊設備升級，支持多設備聯動與功能拓展，可靈活新增監測點位或上位設備，適配國家智能制造改造升級趨勢，同時兼容主流工控軟件與編程工具，適配性更廣泛，可滿足不同非標改造項目的個性化需求。

六、總結

本機床非標改造項目中，遠創智控PPI-ETH-YC01直通型以太網模塊成功破解了西門子200smart PLC網口被占用、PPI協議與施耐德網口觸摸屏及以太網協議不兼容的通訊痛點，通過高效的多協議直通轉換能力，實現了PLC與MES系統、施耐德網口觸摸屏的無縫聯動，既滿足了非標設備改造行業數字化管控、數據可追溯的核心需求，助力改造項目順利驗收，又大幅降低了改造成本與運維成本，彰顯了產品的核心競爭力，為非標設備改造企業老舊PLC聯網升級提供了可行方案。

該案例充分證明，串口轉以太網、以太網轉換器、以太網橋接器類產品是工業非標設備改造的關鍵載體。遠創智控PPI-ETH-YC01憑借其直通兼容、零改動部署、高穩定性的優勢，成為各行業西門子200smart PLC（網口被占用、帶PPI接口）非標改造的優選方案，助力企業以低成本實現設備數字化升級，提升改造項目附加值與核心競爭力，推動非標設備改造行業高質量發展，契合國家智能制造改造升級的發展方向。
