一、項目概況與核心痛點

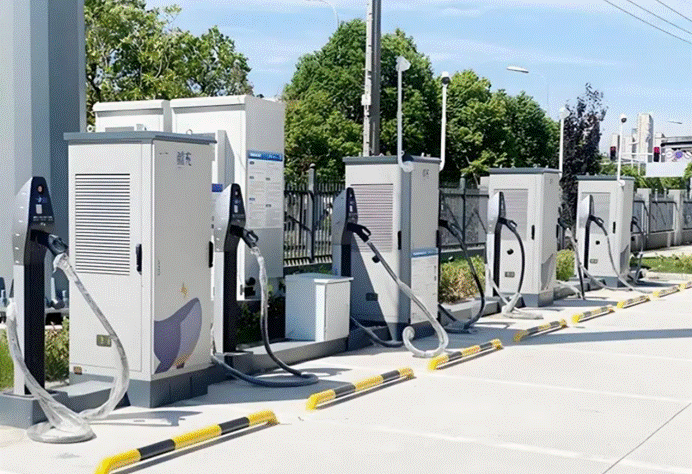

該項目為工業園區充電樁群智能化監控升級項目，現場部署20臺直流充電樁，核心控制設備采用西門子200系列PLC，主要負責充電樁啟停控制、充電參數采集、故障報警等核心功能。項目核心需求是實現PLC與西門子觸摸屏、上位機的雙向穩定通訊：觸摸屏用于現場運維人員下發控制指令、查看單臺充電樁運行狀態及故障信息；上位機用于后臺管理人員實時監控整個充電樁群的運行參數、統計充電數據、遠程排查故障，實現充電樁群的可視化、集約化管理，契合新能源充電設施高效運維的行業需求。

項目實施前，核心痛點集中在協議不兼容導致的通訊失效：西門子200系列PLC采用專屬PPI協議，而現場西門子觸摸屏采用Modbus協議、上位機采用TCP/IP協議，三種設備協議不互通，形成“通訊孤島”，這是工業現場協議“七國八制”難題的典型體現。此前嘗試直接連接設備，出現觸摸屏指令無法下發至PLC、上位機無法采集充電樁運行數據（如充電電壓、電流、電量）的問題，只能依靠人工巡檢記錄數據、手動操作充電樁，不僅增加了運維成本，還易出現數據錯記、故障響應滯后等問題，嚴重影響充電樁群的運營效率與用戶充電體驗。同時，充電樁群布局分散，傳統有線連接布線繁瑣、成本高，且易受戶外電磁干擾，進一步加劇了通訊難題。

二、設備選型與實施過程

針對項目通訊痛點，經過多方調研與對比，最終選型捷米特品牌ETH-S7200-JM01-W無線以太網模塊，該模塊專為西門子200系列PLC設計，具備強大的協議轉換與無線通訊能力，可完美適配充電樁群戶外復雜環境，同時集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有PLC及終端設備，大幅降低升級成本，是充電樁群監控通訊的最優選型。

選型核心依據：

一是兼容性強，ETH-S7200-JM01-W模塊可直接對接西門子200系列PLC，完美支持PPI協議，同時兼容觸摸屏Modbus協議與上位機TCP/IP協議，無需修改設備原有協議，可快速實現協議轉換；

二是無線通訊優勢，模塊支持穩定無線傳輸，空曠環境傳輸距離可達100米，適配充電樁群分散布局，無需現場布線，規避戶外布線難題，同時抗電磁干擾能力強，適應戶外復雜電磁環境；

三是功能全面，集成串口轉以太網、以太網橋接功能，可實現PLC串口數據與以太網數據的雙向轉換，作為以太網轉換器，能搭建設備間的通訊橋梁，支持多終端協同；四是部署便捷，體積小巧，可直接安裝在PLC控制柜內，無需外接電源，通過WEB服務器即可完成參數配置，調試簡單，大幅縮短實施周期。

實施過程主要分為三步：

第一步，設備安裝，將ETH-S7200-JM01-W模塊固定在PLC控制柜內，通過專用線纜連接西門子200系列PLC的串口，完成模塊與PLC的物理連接，部署高效便捷；

第二步，參數配置，通過WEB服務器設置模塊通訊參數，包括PLC協議類型、觸摸屏與上位機通訊地址、無線傳輸參數等，完成協議轉換調試，確保模塊精準“翻譯”不同設備協議；

第三步，聯機測試，分別連接觸摸屏、上位機與模塊，測試通訊穩定性，驗證觸摸屏指令下發、上位機數據采集的實時性，排查故障后完成整體部署，整個過程僅用1.5個工作日，高效適配項目升級需求。

三、網關功能介紹

捷米特ETH-S7200-JM01-W模塊作為核心通訊網關，本質是集成串口轉以太網、以太網轉換器、以太網橋接器功能的工業級無線通訊設備，核心功能圍繞協議轉換與數據傳輸展開，精準適配充電樁群監控需求，具體如下：

1. 串口轉以太網功能：可將西門子200系列PLC的串口PPI協議數據轉換為以太網數據，實現PLC與以太網設備（觸摸屏、上位機）的雙向數據傳輸，打破串口設備與以太網設備的通訊壁壘，讓傳統串口PLC無需硬件升級即可實現以太網通訊，降低充電樁群升級成本。

2. 以太網轉換與橋接功能：作為專業的以太網轉換器，模塊可實現PPI協議、Modbus協議、TCP/IP協議的無縫轉換，將PLC采集的充電樁運行數據、故障信息轉換為觸摸屏、上位機可識別的格式；同時作為以太網橋接器，搭建起PLC與觸摸屏、上位機之間的穩定通訊橋梁，支持32個上位機同時連接，滿足多終端協同監控需求。

3. 無線通訊功能：支持穩定無線傳輸，適配充電樁群分散布局，無需布線，減少戶外施工工作量，同時具備強抗電磁干擾能力，確保充電樁運行數據、控制指令傳輸?shù)姆€(wěn)定性，避免因干擾導致的通訊中斷，保障充電服務正常開展。

4. 輔助功能：支持設備狀態實時監測，可通過配置工具查看模塊運行狀態，便于運維人員及時排查通訊故障；支持固件在線升級，一次購買可永久升級，適配后續充電樁群擴展需求；不占用PLC編程口，可同時實現編程軟件、上位機、觸摸屏并行通訊，互不干擾。

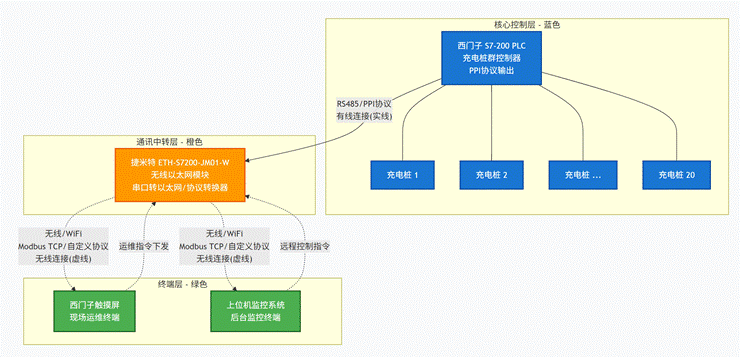

四、系統結構拓?fù)鋱D

五、應用效果前后對比

六、網關未來發展趨勢

結合新能源充電行業升級需求與工業自動化發展趨勢，以太網網關（含串口轉以太網、以太網轉換器、以太網橋接器類產品）未來將朝著以下方向發展：

1. 多協議兼容化：未來網關將進一步提升多協議兼容能力，支持Modbus、OPC UA、Profinet等更多工業協議，實現“即插即用”，適配不同品牌充電樁、PLC及終端設備，滿足復雜監控場景需求。

2. 無線化與高速化：采用5G、Wi-Fi6等先進無線技術，提升傳輸速度與距離，降低延遲，增強戶外抗干擾能力，徹底替代傳統有線連接，適配大型充電樁集群的分散布局需求。

3. 智能化與集成化：集成邊緣計算、故障預警功能，可對充電樁數據進行本地分析，及時預警故障，支持遠程運維；整合串口轉以太網、數據采集等功能，實現一體化設計，部署更便捷。

4. 國產化替代加速：國產網關性能已接近甚至超越進口產品，未來將實現核心芯片、軟件自主可控，結合充電行業需求提供定制化服務，推動充電樁監控領域國產化升級。

七、總結

本次工業園區充電樁群監控項目，通過選用捷米特ETH-S7200-JM01-W無線以太網模塊，成功解決了西門子200系列PLC與觸摸屏、上位機的協議兼容難題，充分發揮模塊串口轉以太網、以太網轉換器、的核心功能，實現了充電樁群的無縫協同監控。項目實施后，大幅提升了通訊效率、操作便捷性與數據準確性，降低了人工與維護成本，為充電樁群智能化升級提供了有力支撐，是新能源充電領域多設備通訊升級的經典案例。

隨著新能源行業的持續發展，充電樁群監控的智能化、集約化需求將不斷提升，串口轉以太網、以太網轉換器、以太網橋接器類產品的應用將更加廣泛。捷米特ETH-S7200-JM01-W模塊憑借兼容性強、部署便捷、穩定性高的優勢，將在充電樁監控、新能源運維等領域發揮重要作用，為同類PLC與多終端通訊項目提供可推廣的解決方案，助力新能源充電行業實現數字化、智能化升級。
