一、項目概況與核心痛點

該項目為某大型機械制造工廠智能照明系統升級項目，工廠占地面積約20000㎡，涵蓋6個功能區域，部署LED智能燈具800余盞、各類感應傳感器40余臺，核心控制采用西門子300系列PLC。該P(yáng)LC集成MPI接口（默認傳輸速率187.5kbps），負責采集光照強度、燈具狀態、能耗數據，執行啟停、調光等指令，實現“人來燈亮、按需調光”的節能目標。項目核心需求：實現PLC與5個觸摸屏、2臺上位機雙向穩定通訊，觸摸屏分區部署供現場調控，上位機部署于中控室及運維辦公室，實現全局監控、能耗統計與遠程運維。

項目實施前，核心痛點集中在通訊層面：

一是協議不兼容致通訊失效，西門子300系列PLC采用MPI協議，觸摸屏采用Modbus協議、上位機采用TCP/IP協議，三者不互通形成“通訊孤島”，這是該系列PLC在智能照明領域的常見局限；

二是多終端協同管控失靈，直接連接易出現指令延遲、數據錯亂，只能人工每30分鐘巡檢，手動操作燈具、記錄能耗，不僅工作量大，還易出現誤操作與數據偏差，故障響應滯后；

三是傳統有線布線復雜，受車間震動、電磁干擾易出故障，排查繁瑣，不符合智能照明“便捷部署、高效運維。

二、設備選型與實施過程

針對通訊痛點與車間復雜工況，經調研對比，選型捷米特ETH-S7300-JM01-W無線以太網模塊。該模塊專為西門子300系列PLC設計，工業級材質適配車間環境，集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有設備，性價比遠超原裝模塊，是工廠智能照明多終端通訊的最優解。

選型核心依據：

一是兼容性強，完美支持MPI協議，同時兼容Modbus、TCP/IP協議，可適配5個觸摸屏、2臺上位機，支持32個終端同時連接，契合多終端聯動需求；

二是無線優勢突出，空曠傳輸150米可覆蓋全廠區，無需布線，規避有線連接弊端；

三是功能全面，作為以太網轉換器實現三協議無縫轉換，作為以太網橋接器搭建設備通訊橋梁，串口轉以太網功能打破串口與以太網設備壁壘；

四是部署便捷，可直接安裝于PLC控制柜，通過WEB服務器配置參數，2個工作日即可完成部署，不影響生產。

實施過程分三步：

第一步，安裝模塊并連接PLC的MPI接口，做好防塵防震動處理；

第二步，通過WEB服務器配置協議類型、通訊地址及無線參數，調試協議轉換功能；

第三步，聯機測試所有終端，驗證指令下發與數據采集的實時性，排查故障后完成部署。

三、網關功能介紹

捷米特ETH-S7300-JM01-W模塊作為核心通訊網關，集成串口轉以太網、以太網轉換器、以太網橋接器功能，精準適配智能照明需求：

1. 串口轉以太網功能：將PLC的串口MPI協議數據（光照、能耗、故障信息）轉換為以太網數據，實現PLC與多終端雙向傳輸，讓傳統串口PLC無需升級即可接入以太網，降低改造成本。

2. 以太網轉換與橋接功能：作為以太網轉換器，實現MPI、Modbus、TCP/IP三協議無縫轉換，解決協議不兼容痛點；作為以太網橋接器，搭建PLC與多終端的通訊橋梁，保障32個終端并行通訊無干擾，實現現場與遠程聯動。

3. 無線通訊功能：穩定無線傳輸，抗電磁干擾、抗震動，適配車間復雜環境，無需布線，保障多終端實時交互，支撐系統連續運行。

4. 輔助功能：實時監測終端通訊狀態，便于快速排查故障；支持固件在線升級，適配終端擴展需求；可聯動各類傳感器，提升照明智能化水平，契合零碳工廠節能要求。

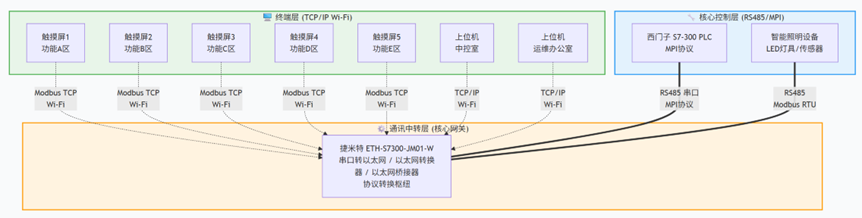

四、系統結構拓?fù)鋱D

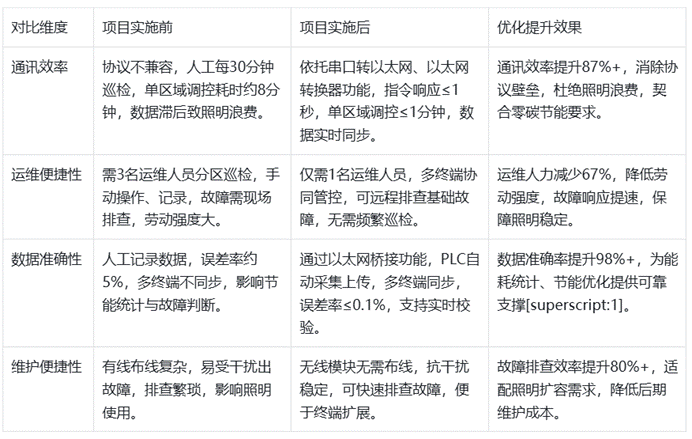

五、應用效果前后對比

六、網關未來發展趨勢

結合工廠智能照明需求與零碳工廠、智慧工業發展趨勢，以太網網關（含串口轉以太網、以太網轉換器、以太網橋接器類產品）未來將向四大方向發展：

一是多協議兼容化，支持更多工業協議，實現多品牌設備“即插即用”，破解PLC通訊局限；

二是無線化與高速化，采用5G、Wi-Fi6技術，提升傳輸效率，徹底替代有線連接；

三是智能化與集成化，集成邊緣計算、故障預警功能，整合核心功能實現一體化部署，契合無人化發展方向；四是國產化替代加速，實現核心芯片自主可控，結合零碳需求提供定制化服務，推動智慧工業國產化升級。

七、總結

本次工廠智能照明升級項目，通過捷米特ETH-S7300-JM01-W模塊，成功解決西門子300系列PLC與多終端的通訊難題，充分發揮串口轉以太網、以太網轉換器、以太網橋接器核心功能，實現多終端協同管控。項目實施后，通訊效率、數據準確性大幅提升，運維成本顯著降低，杜絕照明浪費與故障漏報，契合零碳工廠建設要求，是同類項目的經典案例。

隨著智慧工業與零碳政策推進，工廠智能照明的智能化、節能化需求持續提升，串口轉以太網、以太網轉換器、以太網橋接器類產品應用將更廣泛。捷米特模塊憑借兼容性強、部署便捷等優勢，將為同類PLC多終端通訊項目提供可推廣方案，助力更多工廠實現智能照明升級，推動綠色節能與智慧工業高質量發展。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
