摘要：航空燃油泵作為飛行器燃油供給系統的核心部件，其驅動電機的可靠運行直接關乎飛行安全。本文針對高壓直流航空燃油泵用無刷直流電機（BLDCM）的堵轉故障問題，系統研究了故障機理、檢測方法與應急控制策略。在分析BLDCM堵轉故障電氣特征的基礎上，設計了基于轉速和母線電流的雙參量故障檢測機制；提出了一種降PWM占空比延時重啟的應急控制方法，以區別于傳統停機保護策略。建立了基于磁場定向控制（FOC）的BLDCM系統仿真模型，對堵轉故障工況及應急控制過程進行了仿真驗證；編制了故障檢測與應急控制軟件模塊，并在燃油泵用BLDCM試驗臺上完成了驗證試驗。結果表明，所設計的檢測方法能夠準確識別堵轉故障，應急控制機制可在故障暫態或消除后自動恢復系統運行，顯著提升了燃油泵系統在故障條件下的生存能力，降低了虛警率，具有明確的工程應用價值。

關鍵詞：高壓直流；航空燃油泵；無刷直流電機；堵轉故障檢測；應急控制；磁場定向控制

一、航空燃油泵作用及電機應用

1.1 航空燃油泵在航空飛行器中的關鍵作用

航空燃油泵是飛機燃油供給系統的核心部件，其主要功能是按照飛行器各工況下的燃油需求，將燃油從油箱可靠地輸送至發動機燃燒室，為發動機提供持續穩定的動力來源。燃油泵性能的優劣，直接影響發動機的燃燒效率、推力輸出和運行穩定性，進而決定飛行器的機動性能和飛行安全。因此，燃油泵在航空系統中具有特殊地位和不可替代的作用。

隨著現代航空技術向多電/全電方向加速演進，飛機二次能源由傳統的氣壓能、液壓能、機械能逐步統一為電能，燃油泵的驅動方式也隨之由機械傳動向電力驅動轉變。電動燃油泵內置于燃油箱中，通常由驅動電機與離心渦輪泵直聯構成，電機驅動葉輪旋轉，在離心力作用下將燃油從進油口吸入、增壓后經出油口壓出，為發動機提供一定流量和壓力的燃油。與傳統機械泵相比，電動燃油泵省去了復雜的齒輪箱和傳動機構，顯著降低了系統重量和能量損耗，提高了供油效率，已成為現代航空燃油泵系統的主流技術方案。

1.2 稀土永磁無刷直流電機在航空燃油泵中的應用

稀土永磁無刷直流電機（BLDCM）因其體積小、質量輕、功率密度高、散熱性能好、可靠性優越等特點，近年來在各工業領域得到了廣泛應用。在航空燃油泵系統中，稀土永磁BLDCM已成為驅動電機的首選方案。這類電機采用釹鐵硼等高性能稀土永磁材料作為轉子勵磁源，取消了傳統有刷電機的機械換向器結構，從根本上消除了電刷磨損和換向火花問題，大幅提升了電機的壽命和環境適應性，為燃油泵提供了高效、可靠的動力保障。

在航空電源系統架構層面，270V高壓直流（HVDC）系統因不受交流頻率約束、電機可工作于更高轉速以提高功率密度、易于實現不間斷供電和并聯擴容等優勢，已在新一代軍民用飛機上獲得廣泛應用。高壓直流電源系統與稀土永磁BLDCM的結合，使航空燃油泵系統在功率密度、動態響應和控制精度等方面獲得了顯著提升。然而，航空燃油泵BLDCM通常處于密閉環境中運行，受到電機本體設計、燃油介質特性、溫度變化、發動機振動等內外部因素的疊加影響，在極端工況下可能發生堵轉故障。一旦發生堵轉，若不及時采取有效措施，將導致電機繞組電流急劇增大、發熱嚴重，嚴重時可引發繞組燒毀或控制器損壞，進而造成燃油泵失效，危及飛行安全。因此，研究BLDCM堵轉故障的檢測與應急控制技術，對于提高航空燃油泵系統的可靠性和安全性具有重要的理論意義和工程價值。

二、航空燃油泵基本結構及工作原理

2.1 電動燃油泵的系統組成

電動航空燃油泵主要由驅動電機和泵體兩部分構成，二者通常采用直聯一體化結構。驅動電機一般為稀土永磁無刷直流電機，直接驅動泵體葉輪旋轉。泵體部分則主要由葉輪、蝸殼、泵蓋、進油口和出油口等部件組成。燃油泵整體浸入燃油中工作，利用燃油介質同時起到潤滑和散熱作用，這一設計有效簡化了冷卻系統的復雜度。

葉輪作為燃油泵的核心做功部件，承擔著將電機輸出的機械能轉化為燃油動能與壓力能的關鍵功能。隨著航空燃油泵向高轉速、高功率密度方向的不斷發展，現代航空葉輪已從傳統的等厚度直葉片設計，演進為采用三元流曲面設計的復雜結構。通過計算流體力學（CFD）仿真技術，設計人員可以精確優化葉輪流道形態、預測汽蝕空化性能并校核結構強度，使得葉輪水力效率較傳統經驗設計提升了30%以上。在高壓直流燃油泵中，部分高端葉輪還集成了誘導輪功能，采用螺旋離心式主葉片與副葉片組合結構，既改善了高空進氣性能，又能通過平衡孔設計有效降低高速旋轉下的軸向力，避免振動與磨損。

2.2 燃油泵的工作原理

燃油泵工作時，控制系統向BLDCM發出啟動指令，電機驅動葉輪高速旋轉。在離心力的作用下，葉輪通過縱向旋渦和徑向旋渦兩種流體運動形式，將機械能傳遞給燃油介質，使燃油沿葉輪徑向向外加速流動。燃油在蝸殼內進一步收集和引導后產生壓力，經出油口被壓送至發動機供油管路。整個工作過程實現了“吸入—增壓—輸送”的連續循環，為發動機提供穩定流量和壓力的燃油供給。

在正常工況下，電機反饋轉速穩定在設定值附近，母線電流維持在額定范圍內，系統處于閉環穩態運行狀態。燃油泵的實際輸出流量和壓力由轉速指令決定，控制器通過轉速電流雙閉環結構實時調節電機的運行狀態。然而，燃油泵的運行環境十分復雜——濾網膜破損可能導致雜質顆粒進入泵腔，定轉子氣隙間可能累積多余物，主軸軸承在長期運行后可能發生抱死，加之燃油溫度變化和發動機振動等外部因素的影響，電機負載轉矩可能突發性增大，進而引發過載甚至堵轉故障。當堵轉發生時，電機轉速急劇下降或降至零，導通的兩相繞組直接承受全部母線電壓，導致電流急劇攀升，對電機本體和控制器構成嚴重威脅。因此，建立有效的堵轉故障檢測與應急控制機制，對于保障燃油泵系統的持續可靠運行至關重要。

三、電機堵轉故障檢測與應急控制技術分析

3.1 電機堵轉故障分析

當BLDCM發生堵轉故障時，其電氣特性表現出一系列顯著異常。正常運行時，電機三相繞組按既定換相邏輯依次導通，反電動勢與轉速成正比，母線電流隨負載變化而動態調整。然而，一旦發生堵轉，電機轉速迅速下降，反電動勢隨之減小甚至為零。此時，任意時刻導通的兩相繞組直接承受全部母線電壓，由于反電動勢幾乎消失，電樞回路的等效阻抗極小，導致母線電流急劇攀升，迅速達到系統設定的電流保護閾值。若大電流狀態持續，定子電樞繞組將產生嚴重的焦耳熱效應，繞組溫度快速升高，輕則導致絕緣層加速老化，重則直接燒毀繞組，甚至引發控制器功率器件損壞或火災。

從故障誘因來看，航空燃油泵BLDCM堵轉故障主要源于以下幾類因素：一是機械性卡滯，如濾網膜破損導致細小雜質顆粒進入泵腔、定轉子氣隙之間落入多余物、主軸軸承磨損抱死、電機定轉子發生掃膛等；二是負載突變，如外界油壓瞬時異常、燃油管路阻力驟增等導致負載轉矩超出電機驅動能力；三是電機本體或控制器故障。在實際運行中，燃油泵BLDCM的堵轉故障存在三種典型的演化模式：其一，過載型暫態故障——負載突增但經短暫時間后自行恢復正常；其二，可恢復型堵轉故障——故障發生后在一定時間內自動消除；其三，永久性堵轉故障——故障發生后持續存在且無法自行恢復。傳統的停機保護策略對上述三種模式不加區分，一律切斷輸出停機，這在航空應用中可能導致本可恢復的故障演變?yōu)轱w行器失去動力的嚴重后果。

3.2 電機堵轉故障檢測方法

針對BLDCM堵轉故障的特征，本文選用電機轉速和母線電流作為核心檢測參量，通過雙參量綜合判斷實現對堵轉故障的準確識別。這一檢測方法涵蓋起動過程和運行過程兩個階段。

在電機起動過程中，控制系統以固定采樣周期實時采集反饋轉速信號，通過測量不同時刻的轉速值，計算區間內的轉速變化量和轉速平均變化率。若在連續多個采樣周期內，轉速變化率持續為負且幅值超出預設閾值，同時母線電流出現過流跡象，則判定電機在起動階段發生了堵轉故障。這一判據能夠有效區分正常的起動加速過程與異常堵轉工況，避免誤判。

在電機正常運行過程中，反饋轉速通常穩定在給定轉速附近，母線電流測量值低于保護閾值。此時引入轉速變化量作為輔助判據：若控制系統檢測到轉速在短時間內大幅下降（如從額定轉速急劇跌落至某一閾值以下），且母線電流同時超出額定值，則判定電機發生堵轉故障。根據不同故障嚴重程度，檢測系統將故障劃分為若干等級：當轉速跌落至額定值的50%～80%且母線電流大于額定值但小于設定閾值時，判定為過載工況；當轉速跌落至額定值的10%～50%且母線電流超出正常范圍時，判定為機械性堵轉故障；當轉速降至設定最低閾值（如額定值的3%以下）且母線電流持續超過保護閾值時，判定為嚴重堵轉故障。

值得注意的是，在基于磁場定向控制（FOC）的BLDCM系統中，無傳感器控制方案下的堵轉檢測還可采用反電動勢校驗法。該方法通過觀測器實時估計反電動勢波形，當檢測到反電動勢幅值持續低于理論值或過零點周期出現異常時，判斷電機進入堵轉狀態。但考慮到航空應用對檢測可靠性的極高要求，有位置傳感器的方案更為穩妥——轉速信號直接來源于霍爾傳感器，母線電流由采樣電阻或霍爾電流傳感器測量，雙參量信息獨立獲取且相互校驗，可有效降低虛警率。

3.3 電機堵轉故障的應急控制機制

傳統的堵轉故障處理策略以停機保護為核心目標：一旦檢測到堵轉故障，立即封鎖六路PWM輸出，使電機完全停機，等待人工排查故障。然而，在航空飛行器這一特殊應用場景中，限于故障排除的可操作性——特別是對于發射后的飛行器而言——幾乎不具備人工干預的可能性。若因短暫可恢復的堵轉故障而導致燃油泵永久停機，整個飛行器可能失去動力，后果不堪設想。因此，在傳統停機保護的基礎上，必須建立一套能夠在故障暫態或消除后自動恢復系統運行的應急控制機制。

本文介紹一種應急控制機制以“降PWM占空比延時重啟”為核心策略，具體執行流程如下：

第一層響應——降額運行。當控制系統檢測到堵轉故障后，首先不直接切斷PWM輸出，而是將PWM占空比降低至當前值的一半（或降至預設的安全占空比值），使電機以降額模式繼續運行。在降額運行期間，控制系統實時監測轉速和母線電流的變化趨勢：若故障消失（轉速回升至正常范圍、電流恢復至額定值），則立即恢復額定PWM占空比，電機返回正常工況；若在降額運行階段再次檢測到堵轉故障特征，則觸發第二層響應。

第二層響應——周期性重啟。當降額運行仍無法規避故障時，控制系統封鎖全部PWM信號，使電機停機。停機后，控制器持續監測電機繞組溫度。若溫度滿足安全條件（如T≤120°C）且控制器自檢無異常，則每隔設定時間（如1秒）進行一次重啟嘗試。在重啟過程中，若堵轉故障依然存在，則重啟失敗，電機再次停機并等待下一個重啟周期；若堵轉故障在某次重啟時已經消失，則電機在重啟后恢復正常運行狀態，燃油泵系統恢復正常工作。

第三層響應——永久性故障處置。若經過多次周期性重啟后，電機溫度持續升高至危險閾值，或堵轉故障始終無法消除，控制系統則判定為永久性堵轉故障，執行最終停機保護，并向飛行管理系統上報故障狀態。

該應急控制機制的核心優勢在于：對堵轉故障的三種演化模式進行差異化處理。對于過載型暫態故障和可恢復型堵轉故障，系統在降額運行階段或周期性重啟階段即可自動恢復，避免了不必要的停機；對于永久性堵轉故障，系統在多次嘗試無效后執行安全停機，確保控制器和電機本體不受損壞。這一機制顯著提高了燃油泵系統在堵轉故障后的生存能力和自恢復能力，同時有效降低了虛警率，具有較強的工程應用價值。

四、系統仿真模型構建與仿真驗證

4.1 BLDCM的數學模型

無刷直流電機的數學建模是控制系統分析與仿真的基礎。在三相靜止坐標系下，BLDCM的電壓方程可表示為：

其中，u?、u_b、u_c為三相定子繞組端電壓；i?、i_b、i_c為三相相電流；e?、e_b、e_c為三相反電動勢；R為每相繞組電阻；L為每相等效電感。電機的電磁轉矩方程可表示為：

其中，ω_m為電機的機械角速度。機械運動方程為：

其中，J為轉動慣量，T_L為負載轉矩，B為阻尼系數。

在磁場定向控制（FOC）框架下，通過Clarke變換和Park變換將三相靜止坐標系下的電氣量轉換至兩相旋轉坐標系（d-q坐標系），實現勵磁電流分量i_d與轉矩電流分量i_q的解耦控制。在d-q坐標系下，電機的電壓方程和電磁轉矩方程可進一步簡化為更適合控制系統設計的形式。本文中提到的燃油泵用電機為一臺10 kW、11000 r/min、2極的BLDCM，采用FOC控制方法，控制器輸入電壓為28 V，永磁材料為釹鐵硼強磁磁鐵（N35SH）。上述數學模型為后續仿真模型的建立提供了理論基礎。

4.2 控制系統仿真模型

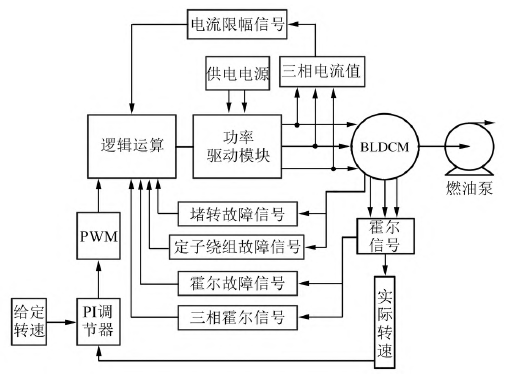

基于上述數學模型，本文介紹一種燃油泵用BLDCM控制系統的仿真模型。模型采用模塊化架構，主要包含以下功能模塊：電機本體模塊（實現BLDCM的電氣和機械特性計算）、轉速電流閉環控制模塊（包含速度環PI控制器和電流環PI控制器）、三相功率逆變器模塊（模擬PWM調制和功率管開關過程）、霍爾信號模塊（提供轉子位置反饋）、以及故障檢測與應急控制模塊。

電機轉速控制采用電流內環和轉速外環的雙閉環結構。轉速環的輸入為轉速指令，經過PI控制器后輸出電流環的參考值；電流環根據參考電流與實際反饋電流的偏差，經PI調節后生成PWM調制信號，控制三相逆變器開關管的導通與關斷，驅動電機完成轉速和轉矩的動態調節。在此基礎上，仿真模型集成了堵轉故障檢測邏輯和應急控制邏輯：故障檢測模塊實時獲取轉速和母線電流信號，按預設判據判斷故障狀態；應急控制模塊根據故障檢測結果，執行降PWM占空比和周期性重啟策略。

4.3 系統仿真參數

仿真模型中的關鍵參數設置如下：電機額定功率10 kW，額定轉速11000 r/min，極對數1（2極電機），額定母線電壓28 V，相電阻和相電感按實測值設置，轉動慣量和阻尼系數根據電機和燃油泵負載的等效參數確定。速度環PI參數和電流環PI參數通過多次仿真調試確定，以保證系統在額定工況下具有良好的動態響應和穩態精度。故障檢測閾值設置方面：過載電流閾值設為額定電流的1.5倍，堵轉電流保護閾值設為200 A；轉速跌落判據分為5000 r/min（輕度過載/堵轉邊界）和300 r/min（嚴重堵轉邊界）兩個等級。應急控制參數方面：降額運行時的PWM占空比設為故障前值的50%；停機后重啟間隔時間在仿真中設置為0.1 s以便于觀察（實際工程中設為1 s）；電機溫度保護閾值設為120°C。

4.4 電機堵轉故障仿真分析

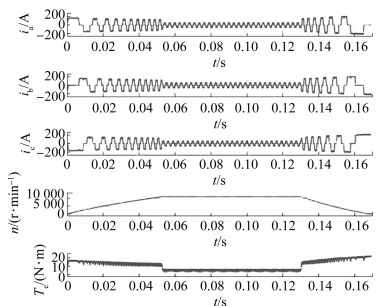

在仿真驗證中，電機首先經歷起動階段，于0.05 s達到11000 r/min的額定轉速并進入穩定運行狀態。在0.13 s時，通過將負載轉矩突然增大至額定值的4倍來模擬堵轉故障的發生。仿真波形顯示：堵轉發生后，電機三相相電流幅值逐漸增大并迅速達到電流保護值（200 A），電流頻率明顯降低，電磁轉矩急劇增大，電機轉速在約0.17 s時下降至零。當轉速歸零時，電機處于完全堵轉狀態，此時B相電流為零，A相和C相電流維持在限流幅值，兩相繞組持續承受大電流，若不加干預將導致嚴重的熱積累和潛在的控制器損壞。

上述仿真結果與理論分析高度吻合：堵轉工況下反電動勢隨轉速下降而減小，導通繞組的等效阻抗極小，在母線電壓作用下電流急劇上升；同時電磁轉矩雖大但無法克服外部負載，電機轉速持續下降直至為零。這一仿真驗證了堵轉故障的電氣特征和危害機理，為故障檢測方法的參數整定提供了依據。

4.5 電機堵轉應急控制仿真

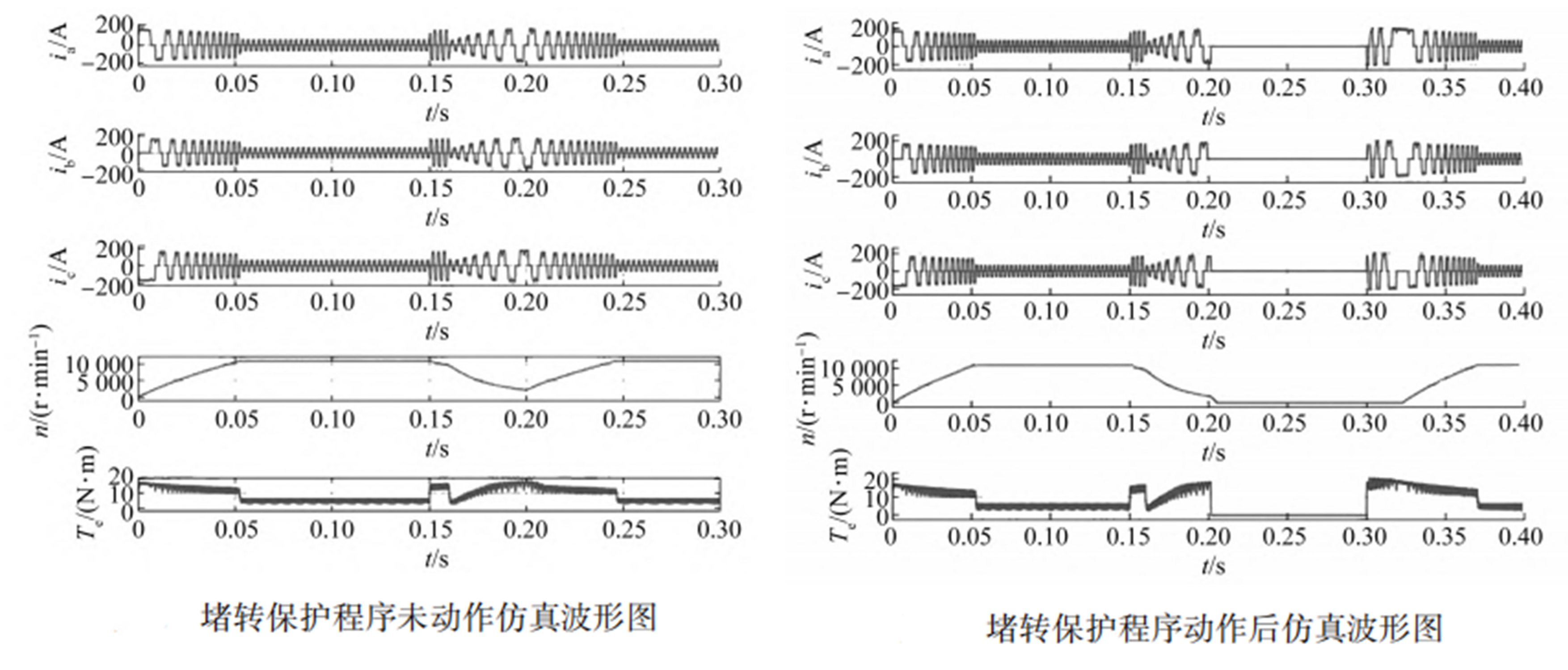

針對堵轉故障的不同演化時序，本文分別對“故障在堵轉保護程序動作之前消失”和“故障在堵轉保護程序動作之后消失”兩種典型工況進行了應急控制仿真。

工況一：故障在保護動作前消失。仿真中，系統在0.15 s發生堵轉故障，經綜合判斷后約在0.16 s確認故障并立即觸發降額響應——PWM占空比降低至50%。降額后，電機相電流幅值明顯減小，電磁轉矩突降，轉速快速下降但仍維持一定低轉速運行。在0.16～0.20 s期間，由于故障持續存在，相電流幅值逐漸增大、頻率減小、轉速繼續下降。在0.20 s時堵轉故障消失，控制系統于0.21 s檢測到故障消除，電機隨即進入恢復起動階段，并于0.24 s恢復額定運行狀態。值得注意的是，由于應急控制機制的存在，電機在故障期間并未直接停機，而是以降額模式維持運行；一旦故障消失，系統能夠迅速恢復至額定工況，保證了燃油泵運行的連續性。

工況二：故障在保護動作后消失。仿真中，堵轉故障在0.22 s導致電機轉速幾乎降為零、電流達到保護閾值，此時堵轉保護程序動作，六路功率管全部關斷，三相電流和電磁轉矩快速降至零。之后控制系統每隔0.1 s嘗試一次重啟（仿真中為便于觀察結果，將實際工程中1 s的間隔時間縮短至0.1 s，并暫時忽略溫度判定條件）。堵轉故障在0.28 s消失，電機在0.30 s的下一個重啟周期開始恢復過程，并于0.35 s恢復至額定運行狀態。這一仿真結果驗證了周期性重啟策略的有效性：即使故障觸發了停機保護，只要故障最終消失，系統仍能通過周期性重啟自動恢復運行，無需人工干預。

兩種工況的仿真結果共同表明，所設計的降PWM占空比延時重啟應急控制機制能夠有效應對不同類型的堵轉故障演化模式，在保證控制器安全的前提下，最大程度地提高了系統的生存能力和自恢復能力。

五、電機堵轉故障檢測與應急控制機制驗證試驗

5.1 電機堵轉故障檢測與應急控制程序模塊開發

在仿真驗證的基礎上，本文將故障檢測與應急控制算法編制為嵌入式軟件模塊，注入到已有的燃油泵用BLDCM控制器中。程序模塊采用模塊化設計，主要包括以下功能子模塊：信號采集與預處理模塊（負責轉速、母線電流、溫度等信號的A/D轉換和數字濾波）、故障檢測判斷模塊（實現起動階段和運行階段的堵轉故障判據邏輯）、應急控制狀態機模塊（管理正常運行、降額運行、停機等待、周期性重啟四個狀態之間的切換邏輯）、PWM輸出控制模塊（根據控制狀態調節占空比或執行封鎖/解封操作）、溫度監測與保護模塊（實時監測繞組溫度并參與安全邏輯判決）。

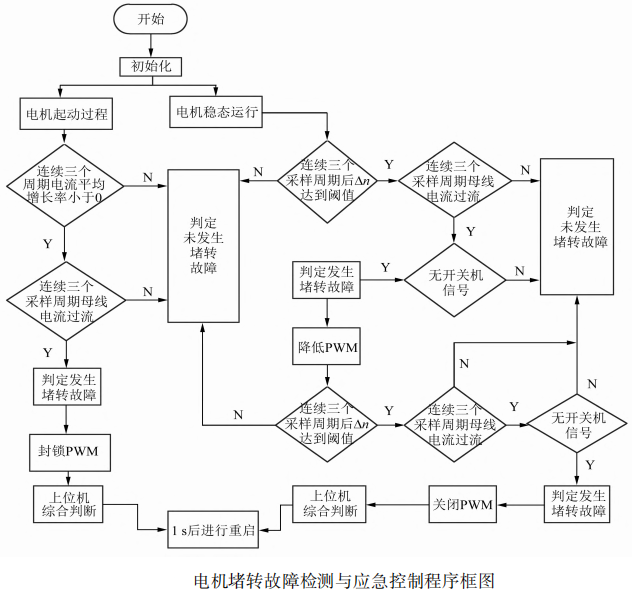

狀態機設計是該程序的核心。系統正常運行時，狀態機處于“正常運行”狀態，故障檢測模塊持續監測。當檢測到堵轉故障特征后，狀態機轉入“降額運行”狀態，PWM占空比減半，并設置故障監測標志。在降額運行期間，若故障消失，狀態機返回“正常運行”；若再次檢測到故障，狀態機轉入“停機等待”狀態，封鎖PWM輸出并啟動定時器。定時器溢出后，狀態機進入“周期性重啟”狀態，執行PWM解封并監測重啟過程。若重啟成功，返回“正常運行”；若重啟失敗，在溫度條件允許時繼續等待下一個重啟周期，否則執行最終停機保護。整個狀態機邏輯完整覆蓋了前述三種故障演化模式的處理流程。

5.2 電機堵轉故障檢測與應急控制機制驗證過程

驗證試驗借助已有的燃油泵用BLDCM試驗臺完成。為防止堵轉故障對驅動系統及電機本體造成不可逆損壞，試驗在空載低轉速條件下進行。試驗步驟如下：首先使BLDCM在5000 r/min的轉速下空載運行至穩定狀態；隨后使用特定工具對電機輸出軸施加阻力矩，模擬堵轉故障的發生；當觀測到控制系統檢測到堵轉故障并觸發應急控制響應后，立即解除對輸出軸的控制，恢復電機的自由運行條件，以驗證系統在故障消失后的自恢復能力。

試驗過程中，通過數據采集系統實時記錄電機轉速、母線電流、PWM占空比和故障標志信號。試驗結果表明：當輸出軸被制動后，電機轉速迅速下降，母線電流急劇上升，控制系統在數百毫秒內正確檢測到堵轉故障并觸發應急控制響應——PWM占空比降低、故障標志位置位。當輸出軸解除制動后，故障消失，控制系統在下一個檢測周期識別到正常工況，自動恢復PWM占空比至額定值，電機轉速平穩回升至5000 r/min。在整個試驗過程中，未發生控制器過流保護誤觸發或電機異常停機現象，驗證了故障檢測方法的準確性和應急控制機制的有效性。雖然試驗在低轉速輕載條件下進行，但其控制邏輯與全工況一致，試驗結果具有良好的代表性。

六、總結與展望

本文圍繞高壓直流航空燃油泵用無刷直流電機的堵轉故障問題，從故障機理分析、檢測方法設計、應急控制策略構建、系統仿真驗證和試驗驗證五個層面開展了系統性研究，取得了以下主要成果：

第一，深入分析了BLDCM堵轉故障的電氣特征和故障誘因。堵轉工況下，反電動勢隨轉速急劇下降而衰減，導通繞組直接承受母線電壓，導致電流快速攀升，對電機和控制器構成嚴重的熱安全威脅。航空燃油泵的運行環境和故障排除的可操作性限制，決定了必須突破傳統停機保護模式的局限。

第二，設計了基于轉速和母線電流雙參量的堵轉故障檢測方法。通過設置起動階段和運行階段的差異化判據，實現了對不同嚴重程度故障的準確識別與分級，為后續控制決策提供了可靠的信息基礎。

第三，提出了一種降PWM占空比延時重啟的應急控制機制。該機制對過載暫態、可恢復堵轉和永久性堵轉三類故障模式實施差異化處理，在保障系統安全的前提下，顯著提高了燃油泵系統在故障后的生存能力和自恢復能力，有效降低了虛警率。

第四，建立了基于FOC的BLDCM控制系統仿真模型，完成了堵轉故障和應急控制的仿真驗證。仿真結果與理論分析高度一致，驗證了故障檢測方法和應急控制策略的合理性與有效性。

第五，編制了故障檢測與應急控制軟件模塊并完成了試驗臺驗證，試驗結果進一步證實了所提方案在工程應用中的可行性。

本研究在燃油泵電機堵轉故障的檢測與應急處理方面取得了階段性成果，但仍存在若干值得深入探索的方向。例如，如何在多參數檢測的基礎上引入智能診斷算法（如機器學習分類器）以進一步提升故障辨識精度和降低虛警率；如何在多電飛機架構下實現燃油泵系統與其他機電系統的協同容錯控制；如何按照航空適航標準（如DO-254、DO-178C）對故障檢測與應急控制軟件進行嚴格的認證與審定。這些問題的研究，將對提升航空燃油泵系統的可靠性和安全性具有深遠意義。

航空燃油泵作為飛行器燃油供給系統的“心臟”，其驅動電機的可靠性始終是飛行安全的重要基石。堵轉故障作為一種典型的嚴重故障模式，若處理不當，可能導致燃油泵失效甚至飛行器失去動力。本文的研究為航空燃油泵BLDCM的堵轉故障風險規避提供了具有工程應用價值的技術支撐和參考方案，有助于推動燃油泵系統向更高可靠性、更強生存能力的方向發展，對保障航空飛行安全具有積極的理論與實踐意義。
