一個ETHERNET IP轉MODBUS RTU協議轉換網關，救活了我們的整條光伏產線

羅克韋爾的PLC和臺達伺服“語言不通”，新到的硅片切割機遲遲沒法聯調。

現場情況很簡單：PLC走的是EtherNet/IP，臺達伺服只認Modbus RTU。兩臺設備面對面，數據就是過不去。張力輥稍微一抖，切出來的硅片邊緣全是崩邊，良品率直接掉了15個點。

伺服那點事兒

我們用的臺達ASDA-A2系列，具體型號是ECMA-E11310RS。正經參數在這兒：

- 額定扭矩：3.2 N·m（帶硅片切割的張力控制剛好夠）

- 最高轉速：3000 rpm

- 編碼器分辨率：20 bit（約1，048，576脈沖/轉）

- 控制模式：PR位置模式+速度模式切換

這伺服本身不差，20位的編碼器做微米級定位足夠，問題就出在通訊上——它只認Modbus RTU，而羅克韋爾那邊死活不肯改協議。

疆鴻那臺網關怎么干的

以前試過自己寫轉換程序，報文解析總丟包。后來現場工程師老張拿來一臺疆鴻智能EtherNet/IP轉Modbus RTU網關，型號JH-EIP-RTU

接上去的配置邏輯很簡單：

1. 羅克韋爾側：網關虛擬成一個EtherNet/IP從站，PLC那邊直接往指定標簽里寫數據

2. 臺達伺服側：網關走Modbus RTU，波特率設了115200，8數據位，1停止位，無校驗

3. 映射關系：把PLC的張力目標值（REAL類型）映射到伺服地址0x2112，把編碼器反饋值讀回

網關里有個功能挺好用——自動處理Modbus校驗，不用我們寫代碼去算，少了個丟包的坑。

跑起來之后，生產線變了

最明顯的是兩件事：

第一，張力不抖了。 以前通訊延遲大概50ms，張力調節總慢半拍。現在網關做協議轉換+緩存，實際延遲壓到8ms以內。串焊機的焊帶張力波動從±1.2N降到了±0.3N，微米級對位終于能穩住。

第二，停機少了。 之前數據錯位偶爾會把伺服卡死，現在網關帶斷線重連和心跳包檢測，跑了一個多月沒出過通訊故障。

一個實際項目數據

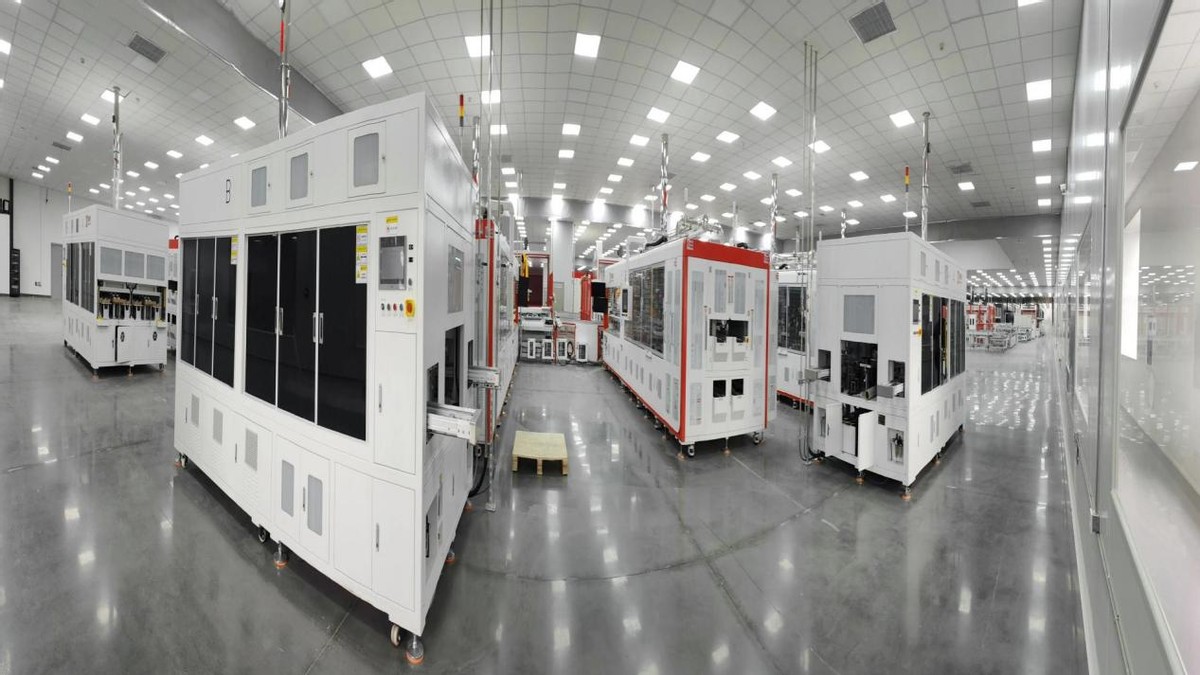

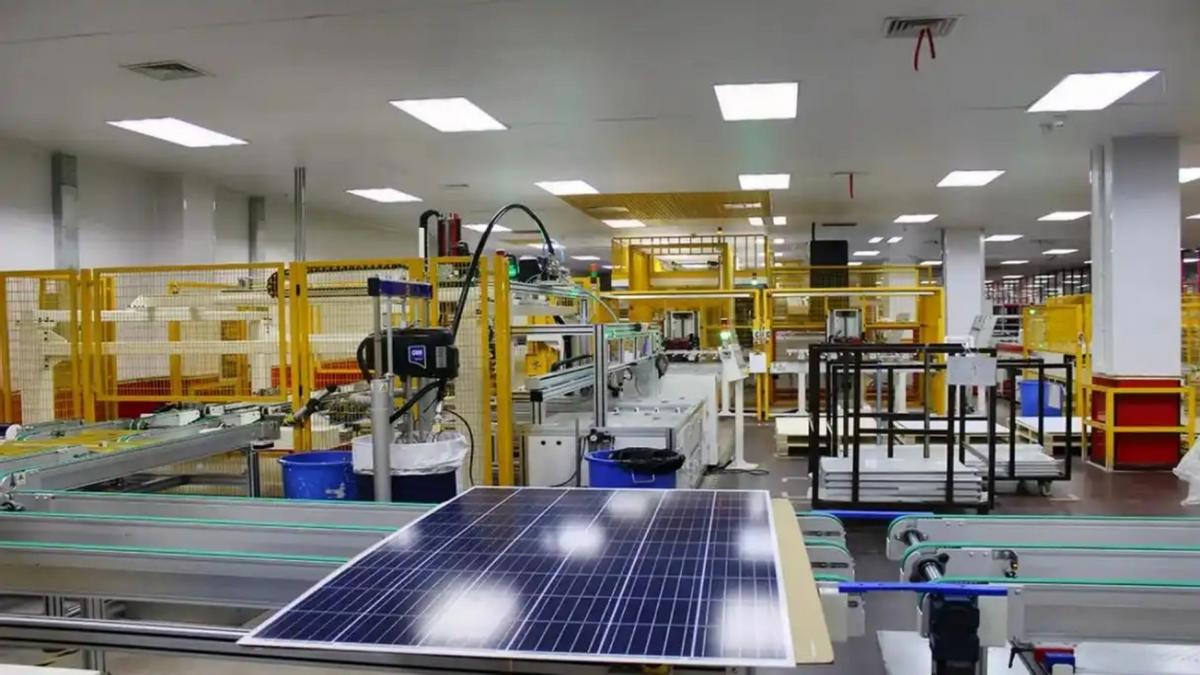

去年改造的某光伏組件產線，四臺串焊機全上了這個方案。改造前：OEE（設備綜合效率）約72%，每天至少一次因通訊問題停機。改造后：OEE提到86%，連續三個月零通訊故障停機。單條線月產能從47萬片提升到53萬片。

總結

技術有時候不需要太復雜。一個兩千塊的網關，解決了兩家大廠協議壁壘的問題。羅克韋爾還是羅克韋爾，臺達還是臺達，中間多了個“翻譯官”，整條產線就順了。

做現場的人都知道，能跑通、能穩定、能賺錢的方案，就是好方案。
