一、案例背景

包裝生產中，裁切精度、熱封質量與包裝速度直接決定產品競爭力，隨著工業自動化與工業物聯網發展，包裝行業亟需精準、智能的控制系統破解傳統痛點。某大型日用品企業引入西門子PLC作為ProfiNet主站，承擔切刀、送膜伺服電機的控制任務；配備羅克韋爾AB Kinetix 5700伺服驅動器，驅動執行機構完成裁切、熱封動作。

因西門子PLC采用ProfiNet總線協議，羅克韋爾伺服驅動器支持EtherNet/IP協議，異構總線協議無法直接通訊，形成通訊孤島，制約工業自動化閉環控制與工業物聯網數據整合。為此，企業選用TX181-RE-RE-PNS/EIM協議轉換網關（兼具工業網關、物聯網網關與數據采集器功能），實現兩種協議雙向轉換，搭建完整工業自動化系統。

項目現場為包裝車間，存在電磁干擾、輕微粉塵及溫度波動，需24小時連續運行。通過網關的協議轉換與數據采集功能，實現多軸伺服同步控制，最終達成切刀定位精度＜±0.2mm、包裝速度達120包/分鐘的目標，推動生產線智能化升級。

二、協議轉換網關功能簡介

本次選用的TX181-RE-RE-PNS/EIM協議轉換網關，是適配工業自動化與工業物聯網場景的智能網關，核心功能如下：

1.總線協議雙向轉換：實現ProfiNet與EtherNet/IP雙向透明轉換，適配西門子PLC與羅克韋爾伺服驅動器通訊需求，完成指令與數據交互，打破通訊孤島，為工業自動化閉環控制奠定基礎，是協議轉換技術的典型應用。

2.高效數據采集傳輸：具備專業數據采集器能力，10ms采集周期、數據轉換延遲≤20μs，實時采集伺服驅動器運行參數與包裝機狀態數據，傳輸至PLC，為工業物聯網數據采集分析提供支撐。

3.工業級穩定運行：-40℃~70℃寬溫域、15KV ESD靜電防護、3KV端口隔離，IP20防護等級，可抵御車間環境干擾，支持24小時連續運行，降低停機風險，契合工業網關工業級標準。

4.靈活兼容配置：可視化軟件配置，適配西門子、羅克韋爾全系列設備，支持多設備接入，為工業物聯網系統升級預留空間，彰顯智能網關優勢。

5.數據緩存與報警：通訊中斷時自動緩存數據，恢復后上傳；檢測到異常時及時報警，保障系統穩定運行。

6.數據映射與整合：自定義數據映射，實現伺服驅動器、傳感器數據與PLC寄存器精準對應，整合多設備數據，助力工業物聯網平臺構建。

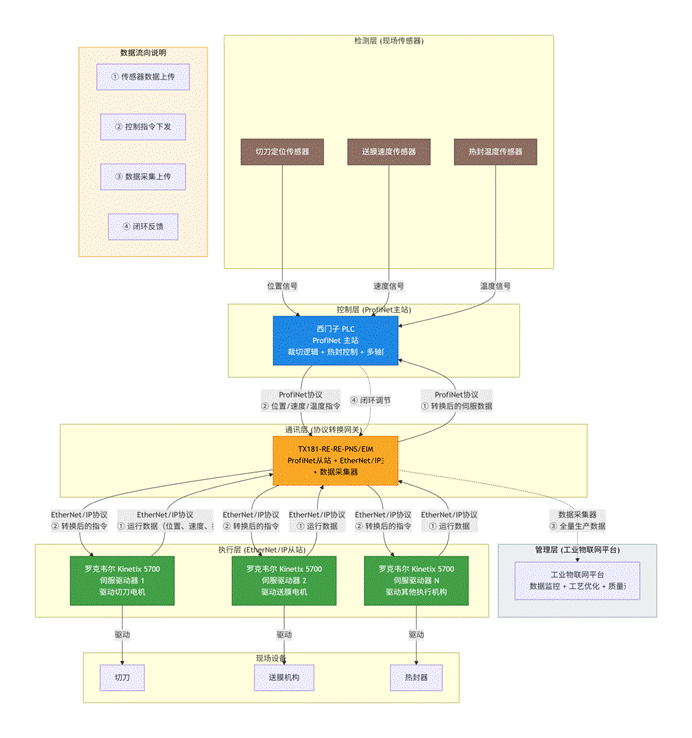

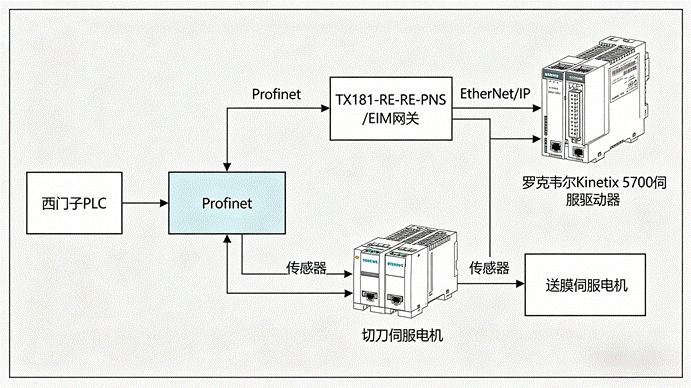

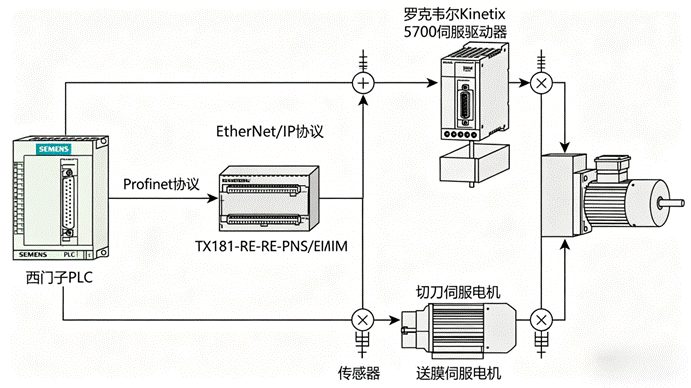

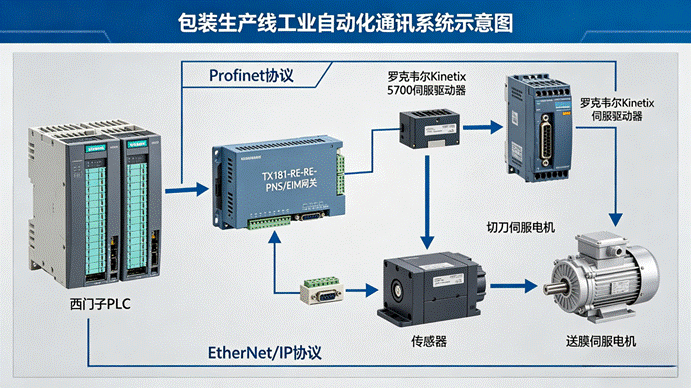

三、系統結構拓?fù)鋱D

四、解決方案

針對總線協議不兼容、通訊孤島等核心問題，結合車間環境與生產需求，以TX181網關為核心，融入相關關鍵詞，制定如下工業自動化通訊解決方案：

1.整體架構設計：采用“控制層-通訊層-執行層-檢測層”四層架構，構建工業自動化與工業物聯網融合系統，四層協同聯動，保障系統穩定。

2.協議轉換方案：TX181工業網關實現ProfiNet與EtherNet/IP雙向轉換，網關兩側分別設為從站對接PLC與伺服驅動器，實現數據無縫交互，打破通訊孤島，破解總線協議不兼容難題。

3.數據采集與傳輸方案：依托網關數據采集器功能，10ms周期采集伺服驅動器與傳感器數據，采用工業級屏蔽線纜傳輸，啟用緩存功能，保障工業物聯網數據連續性。

4.閉環控制方案：構建“PLC-網關-伺服系統-檢測設備”閉環，PLC結合采集數據自動調節參數，確保切刀定位精度＜±0.2mm、包裝速度達120包/分鐘，異常時停機報警。

5.環境適配方案：PLC與TX181物聯網網關安裝于密封控制柜并配散熱裝置，伺服驅動器采用防塵外殼，線纜選用防干擾屏蔽款橋架敷設，抵御環境干擾。

6.工業物聯網適配方案：依托網關物聯網功能，將數據上傳至工業物聯網平臺，實現數據集中監控、分析與追溯，助力工藝優化與智能化生產。

五、實施配置過程

項目按“前期準備-硬件安裝與接線-參數配置-軟件調試-聯調測試-試運行-正式投用”規范實施，步驟如下：

1.前期準備：現場勘察確定設備安裝與線纜路徑，準備輔助設備并檢測；安裝調試相關軟件，完成初始化。

2.硬件安裝與接線：按拓?fù)鋱D安裝各設備，采用工業級屏蔽線纜連接，檢查牢固性并做好標識，橋架敷設符合車間要求。

3.網關參數配置：通過配套軟件配置IP（與PLC、伺服驅動器同網段）、協議轉換與數據映射參數，設置10ms采集周期，啟用緩存與報警功能，重啟生效。

4.伺服驅動器參數配置：調試軟件配置電機、運行及通訊參數，設為EtherNet/IP從站匹配網關，單獨調試確保響應正常。

5. PLC參數配置與程序編寫：在TIA Portal軟件添加設備、配置參數，編寫控制與報警程序，下載調試至正常運行，確保工業自動化閉環控制達標。

6.聯調測試：?jiǎn)?dòng)所有設備，驗證通訊與數據傳輸正常；模擬生產測試，確認控制精度、速度及報警功能達標。

7.試運行與正式投用：7天24小時值守試運行，優化參數；達標后正式投用，培訓操作人員與維護人員，保障系統長期穩定運行。

六、項目痛點、應用效果及實施前后對比

6.1項目痛點

實施前，生產線存在諸多痛點，制約生產與工業物聯網轉型：

1.總線協議不兼容，形成通訊孤島，無法實現工業自動化閉環控制，阻礙工業物聯網數據整合。

2.切刀定位精度偏差≥±1mm，包裝裁切不整齊，不合格品率偏高，批次差異大。

3.包裝速度僅60-80包/分鐘，生產效率不足，無法適配規?；a(chǎn)。

4.需6名操作人員24小時輪崗，人工成本高、勞動強度大，易出現疏漏。

5.無數據記錄，無法追溯，工業物聯網系統無法運行，工藝優化困難。

6.設備故障頻發，每天停機≥2小時，影響生產連續性。

6.2應用效果

通過塔訊TX181網關應用，成功解決痛點，融入核心關鍵詞，成效顯著：

1.打破通訊孤島，實現PLC與伺服系統無縫交互，構建工業自動化閉環，推動工業自動化與工業物聯網深度融合。

2.切刀定位精度控制在±0.2mm以?xún)?nèi)，產品合格率提升至99.8%以上，品質穩定。

3.包裝速度提升至120包/分鐘，生產效率提升50%以上，適配規?；a(chǎn)。

4.操作人員縮減至1名巡檢人員，人工成本降低83.3%，勞動強度大幅減輕。

5.依托網關數據采集器與物聯網網關功能，實現全流程數據追溯，助力工藝優化與智能化生產。

6.產線每天停機≤0.4小時，減少80%停機時間，保障生產連續。

7.網關兼容性強，為工業物聯網升級與設備擴展預留空間，提升企業核心競爭力。

6.3實施前后效果對比

核心指標對比如下表所示：

七、案例總結

本次案例以TX181-RE-RE-PNS/EIM協議轉換網關為核心，解決西門子PLC與羅克韋爾AB Kinetix 5700伺服系統總線協議不兼容問題，充分發揮其工業網關、物聯網網關、數據采集器作用，實現ProfiNet與EtherNet/IP雙向轉換，搭建完整工業自動化閉環系統，融入核心關鍵詞，徹底解決通訊孤島等痛點。

項目實施后，切刀定位精度、包裝速度等核心指標大幅優化，人工成本與停機時間顯著降低，實現數據追溯與設備協同，推動企業從手動生產轉型為數據驅動的智能化生產。塔訊網關為工業物聯網升級預留空間，彰顯協議轉換技術與工業網關的核心支撐作用。

本次案例為包裝行業及其他離散制造領域解決異構協議兼容問題提供了可復制經驗。在工業4.0浪潮下，協議轉換網關將助力工業自動化與工業物聯網深度融合，推動制造業高質量發展。未來，企業將依托網關拓展工業物聯網場景，持續提升智能化水平。
