一、行業背景與項目概況

本項目為山東某中型裝備制造企業機床加工自動化生產線升級項目，該企業主營精密機床零部件加工，現有2條數控車床、銑床自動化生產線，核心控制設備為西門子300系列PLC（CPU 317-2PN/DP）。該P(yáng)LC唯一網口已被生產線設備運行數據采集終端占用，僅剩余MPI 9針DP口；現場已接入昆侖通態、威綸通兩個品牌的網口觸摸屏，均支持Modbus TCP協議，用于本地設定加工參數、監控機床運行狀態及故障報警，適配車間高干擾、連續運行的工業工況。

項目核心需求：將機床加工關鍵數據（切削速度、加工精度、設備負載等）實時上傳至工廠MES系統，實現生產過程數字化管控與數據追溯；保留兩款多品牌網口觸摸屏的本地操作功能，確保通訊互不干擾；無需修改PLC原有程序，快速部署，避免生產線停產；適配車間高電磁干擾、溫濕度波動大的環境，保障設備長期穩定運行。

二、項目痛點、選型與部署方案

（一）核心痛點

協議不兼容，數據孤島嚴重：西門子300系列PLC剩余MPI 9針DP口采用MPI專用協議，昆侖通態、威綸通網口觸摸屏采用Modbus TCP協議，工廠MES系統基于TCP/IP以太網協議，三種協議底層架構差異大，無法直接互通。MPI協議作為西門子專用協議，與觸摸屏、MES系統的協議無法適配，導致PLC采集的生產數據無法自動上傳，只能人工手抄記錄，效率低且易出錯，誤差率達2.8%，無法滿足裝備制造行業數字化管控與質量追溯要求，這也是工業自動化場景中協議不同導致通訊失敗的典型痛點。

接口資源匱乏，擴展受限：PLC唯一網口已被數據采集終端占用，僅有的MPI 9針DP口需同時對接兩款不同品牌的網口觸摸屏，無多余接口接入聯網設備；若更換帶多網口的新型PLC，需重構控制程序、重新適配觸摸屏及數據采集終端，改造成本增加約7.5萬元，且停產改造周期超過8天，嚴重影響機床加工連續生產，與自動化升級“低成本、短周期”需求相悖。

運維效率低，成本偏高：PLC程序調試、故障排查需工程師到現場，通過專用MPI電纜連接設備操作，單次運維耗時1.2小時以上，每月運維成本約3500元，無法實現遠程響應，設備故障易造成生產線停機，影響零部件加工產能與交付周期。

（二）選型方案

經多輪技術論證與現場測試，選型捷米特ETH-S7300-JM01直插型以太網模塊，該模塊專為西門子300系列PLC設計，主打直插適配、多協議轉換優勢，完美契合裝備制造自動化場景，核心適配亮點如下：

直插型設計，兼容多品牌網口觸摸屏：模塊配備MPI 9針公母雙接口，直插式對接PLC的MPI 9針DP口，串聯兩款不同品牌的網口觸摸屏，不占用PLC編程口，不影響原有通訊，無需修改觸摸屏參數，實現“即插即用”，完美保留本地操作功能，適配裝備制造車間多設備協同需求。

多協議轉換，無縫對接上位系統：作為高性能以太網轉換器，支持MPI與Modbus TCP、S7 TCP協議雙向轉換，可直接接入工廠以太網，兼容MES系統、WinCC等工控軟件，實現生產數據上傳與控制指令下發，徹底破解協議不兼容難題，同時具備串口轉以太網核心功能，助力實現裝備制造生產數據追溯體系搭建。

工業級可靠性，適配車間嚴苛工況：寬溫設計（-30℃至+70℃），具備EMC抗電磁干擾、防粉塵能力，符合裝備制造車間高干擾環境要求；無需外接電源，直接從PLC取電（功耗＜80mA），MTBF超10萬小時，保障機床加工生產線連續穩定運行，同時支持固件在線升級，降低后期維護成本，契合智能制造設備長效運行需求。

（三）部署方案

硬件配置：核心硬件包括西門子300系列PLC（CPU 317-2PN/DP，網口被占用）、昆侖通態TPC1561Hi網口觸摸屏、威綸通MT8150iE網口觸摸屏、捷米特ETH-S7300-JM01直插型以太網模塊、千兆工業以太網交換機、MES系統服務器、上位監控電腦、設備運行數據采集終端、數控車床/銑床、專用通訊線纜。

部署步驟：①斷電狀態下，將模塊MPI公口直插接入PLC的MPI 9針DP口，確保連接牢固；②將兩款網口觸摸屏的通訊線接入模塊擴展接口，實現觸摸屏與PLC直通通訊，保留本地參數設定功能；③用網線將模塊以太網口連接至車間交換機，并入工廠局域網，確保與MES系統IP同網段；④上電后，通過WEB服務器配置模塊參數，完成MPI與以太網協議轉換設置，無需修改PLC及觸摸屏程序，全程部署不超過1.5小時，實現不停產升級，最大限度降低對生產的影響。

三、網關功能介紹

捷米特ETH-S7300-JM01直插型以太網模塊，本質是一款專為裝備制造自動化場景設計的串口轉以太網網關，核心功能圍繞協議轉換、多設備兼容與便捷運維展開，貼合機床加工生產線需求，具體如下：

多協議轉換功能：核心實現MPI與Modbus TCP、S7 TCP協議雙向轉換，數據傳輸延遲＜50ms，可同步將PLC采集的機床加工數據上傳至MES系統，以及上位機下發的控制指令傳輸至PLC，作為核心的以太網橋接器，實現不同協議設備的無縫聯動，支撐裝備制造生產數據追溯與協同管控體系搭建。

多設備兼容功能：支持多主站通訊，可同時連接32臺上位機或設備，完美兼容多品牌網口觸摸屏及各類工控系統，支持Step7編程軟件遠程程序上下載，無需額外適配驅動，擴展性強，可靈活對接裝備制造生產線新增監測設備，適配智能制造柔性配置需求。

便捷配置與故障診斷：支持WEB服務器與專用配置工具雙重配置，配備狀態指示燈，可實時反饋通訊狀態，便于快速排查故障；支持固件在線升級，終身免費迭代，適配裝備制造自動化長期升級需求，助力企業實現設備智能運維。

安全與節能設計：內置數據校驗機制，抵御工業干擾，保障數據傳輸安全；無外接電源設計，降低故障點，節能環保，適配裝備制造車間長期連續運行需求，保障機床加工生產穩定性。

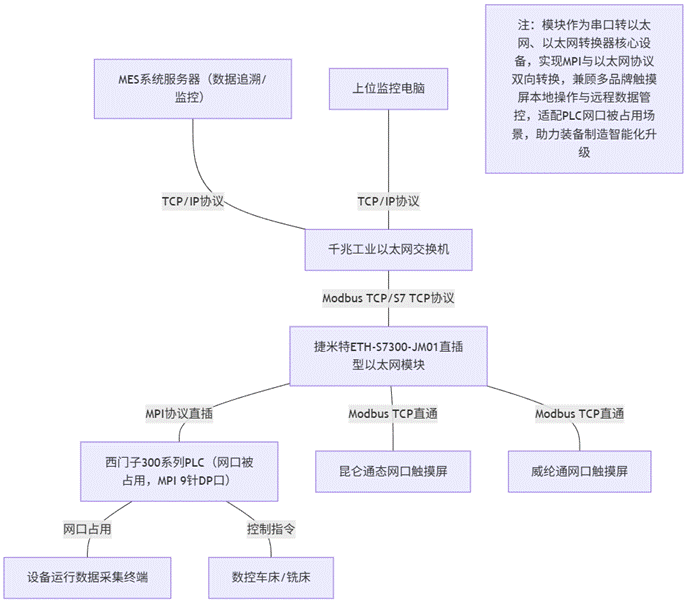

四、技術架構拓?fù)鋱D

五、應用效果前后對比

六、網關未來發展趨勢

智能化升級：結合裝備制造智能化需求，未來網關將集成邊緣計算能力，實現本地?cái)?shù)據預處理、異常預警，降低云端負載，同時結合AI技術預判設備故障，提升機床加工生產線智能化水平，適配行業高質量發展需求，契合智能制造設備智能運維發展方向。

安全性能強化：隨著工業互聯網安全要求提升，網關將新增TLS加密、雙向身份認證功能，保障生產數據安全，防止數據泄露，契合裝備制造行業核心生產數據管控要求，助力企業構建安全的工業互聯網體系。

國產化替代加速：依托國產芯片技術突破，實現網關核心部件自主可控，支持更多工業協議轉換，打破國外技術壟斷，降低裝備制造企業設備采購成本，推動國產串口轉以太網、以太網轉換器產品普及，助力智能制造自主可控發展。

無線化拓展：集成5G、Wi-Fi 6功能，擺脫有線布線限制，提升部署靈活性，適配裝備制造車間設備布局調整頻繁、布線復雜的場景，助力實現機床加工全流程無線智能化管控。

七、總結

本裝備制造自動化生產線升級項目中，捷米特ETH-S7300-JM01直插型以太網模塊成功破解了西門子300系列PLC網口被占用、MPI協議與多品牌網口觸摸屏及以太網協議不兼容的核心痛點。作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器類設備，其通過高效的協議轉換、直插適配能力，實現了PLC與MES系統、多品牌觸摸屏的無縫聯動，既滿足了裝備制造行業數字化管控、數據可追溯的核心需求，又大幅降低了改造成本與運維成本，保障了生產線連續穩定運行，契合智能制造典型場景升級要求。

該模塊的直插適配、高穩定性、低成本等優勢，使其成為裝備制造行業老舊PLC設備智能化升級的優選方案，可廣泛應用于各類機床加工、零部件制造自動化場景。未來，隨著網關技術的不斷升級，串口轉以太網、以太網轉換器、以太網橋接器類產品將在裝備制造智能化轉型中發揮更重要作用，助力企業實現高效、安全、可追溯的生產目標，推動裝備制造行業高質量發展。
